Sensor de presión de silicio de 10 KPa ~ 70 MPa Sensor de presión pieoresistivo
Detalles del producto
| Modelo no.: | Se aplican los siguientes requisitos: | Tipo de hilo: | No |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Mediano de medición: | Gas y líquido |
| Rango de acción: | 0-10kpa~60mpa | Producción: | MV |
| Tipo de presión: | G/A/S | Suministro: | 5 a 10 VDC |
| Código del SH: | 9026209090 | Capacidad de la fuente: | 20000 piezas/mes |
| Tipo de producto: | Sensor de presión piezoresistivo | El material: | Acero inoxidable |
| Personalización: | Disponible para OEM y ODM | ||
| Resaltar |
Sensor de presión de silicio de 10kpa,Sensor de presión de silicio piezoresistivo,Sensor de presión de silicio de 70 MPa |
||
Descripción del Producto

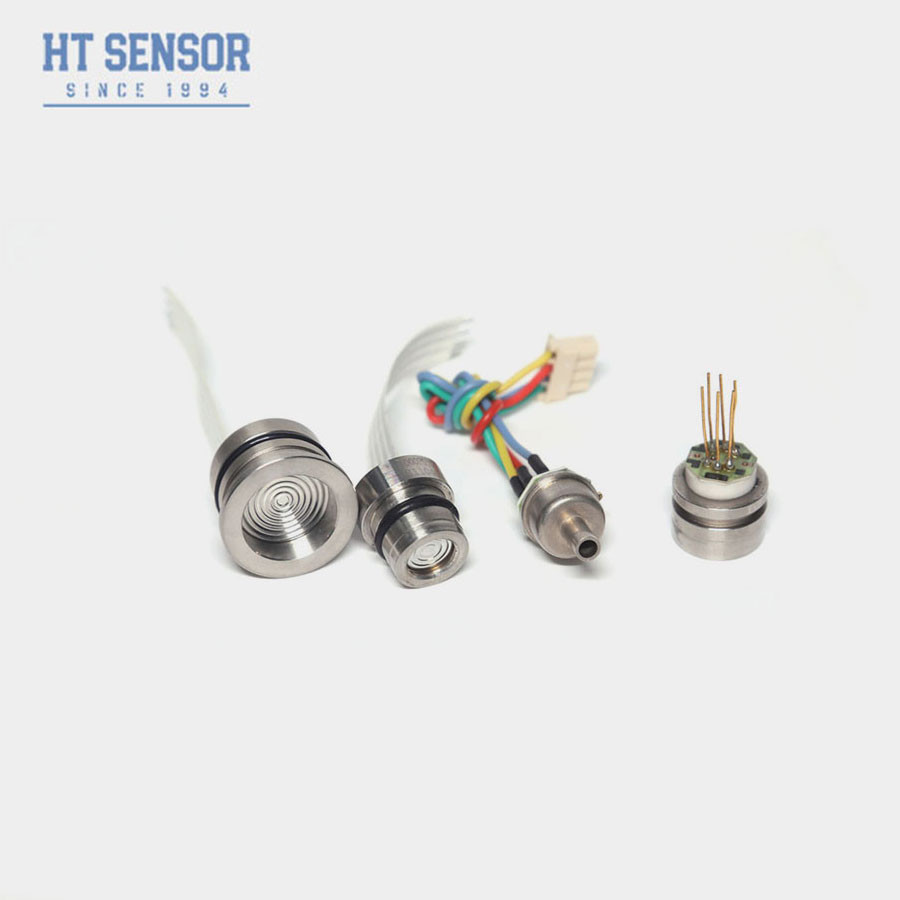

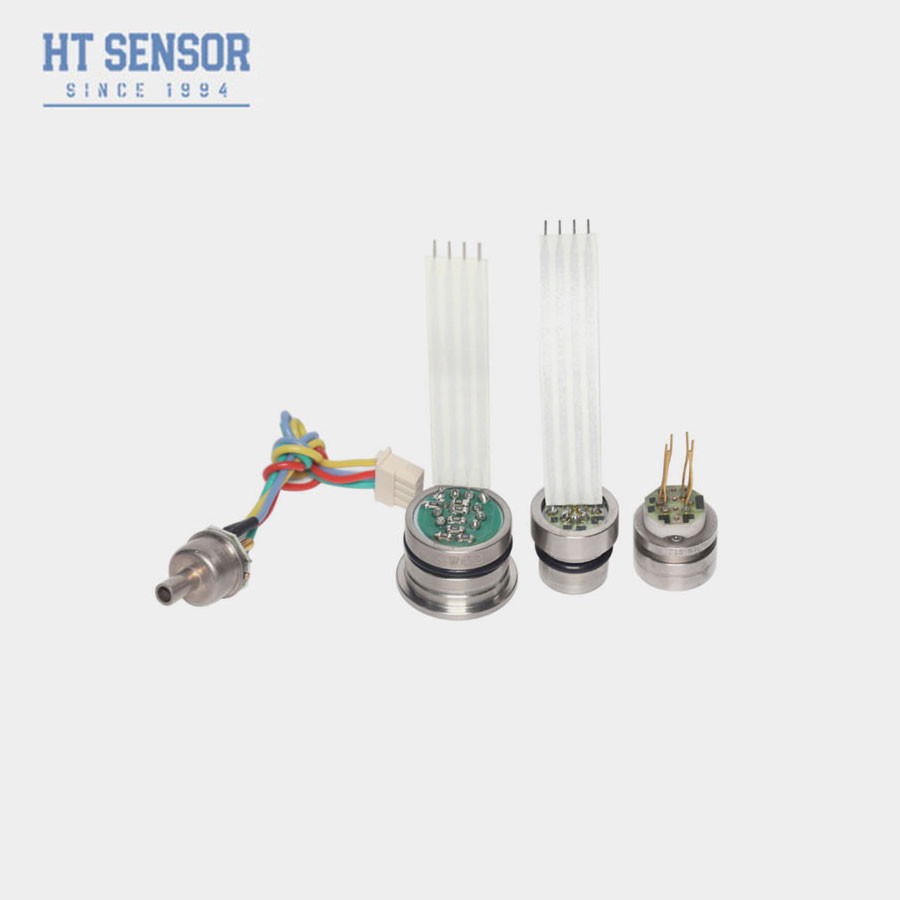

El sensor de presión de silicio piezorresistivo HT19V
Introducción del sensor de presión de silicio:
El núcleo del sensor de presión piezorresistivo de silicio HT19 es un elemento de silicio difuso altamente estable.sensor de presión de silicio piezorresistivo envasado en una carcasa de acero inoxidable de 316LEl HT19V compensado se ofrece en un paquete soldable o con una variedad de accesorios roscados como 1/4 y 1/8NPT, 1/4BSP, así como accesorios de proceso personalizados.
Compensación de zonas de temperatura amplias, ajuste de la resistencia del láser, prueba de envejecimiento para garantizar un rendimiento estable del producto y una alta fiabilidad
Características del productode las Sensor de presión de silicio piezoresistivo
• Instalable con sello de anillo O.
• Superficies mojadas de acero inoxidable
• Amplificado
• Calibrado con ASIC
• Medidor absoluto y sellado
• Opción de cable
Aplicacionescon un diámetro de diámetro superior a 20 mm,:
1Apto para medir la presión de los gases corrosivos y de los líquidos, compatible con acero inoxidable de 316 l
2Se utiliza en sistemas de control de procesos para controlar la presión.
Rendimiento eléctricocon un diámetro de diámetro superior a 20 mm,:
1.Alimentación eléctrica: ≤ 10 VDC
2.Voltaje de salida de modo común: 50% de la entrada (típica)
3.Impedencia de entrada: 4KΩ~20KΩ
4Impedancia de salida:2.5KΩ~6KΩ
5Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimientocon un diámetro de diámetro superior a 20 mm,¿Qué es esto? | ||||||
| Rango de medición | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | |||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | |||||
| Tipo de producto | - ¿ Qué es? | Unidad | ||||
| No linealidad | ± 015 | ± 03 | % F.S. | |||
| Repetibilidad | 0.05 | 0.1 | % F.S. | |||
| La histeresis | 0.05 | 0.1 | % F.S. | |||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | |||
| Producción a escala completa | No más de 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Temperatura de desplazamiento cero. | No más de 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | No más de 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 08 | ± 15 | % F.S. | |||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | ||||
| Temperatura de almacenamiento | -40 ~ 125 | oC | ||||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | |||||
| Presión de explosión | 5 veces la escala completa | |||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | ||||
| Material del diafragma | Las demás: | |||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | |||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | |||||
| El choque | 100 g, 11 ms | |||||
| Tiempo de respuesta | ≤ 1 ms | |||||
| Sello de anillo O | Las demás materias textiles | |||||
| Medio de llenado | Aceite de silicio | |||||
| Peso | ~ 28 g | |||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | ||||||

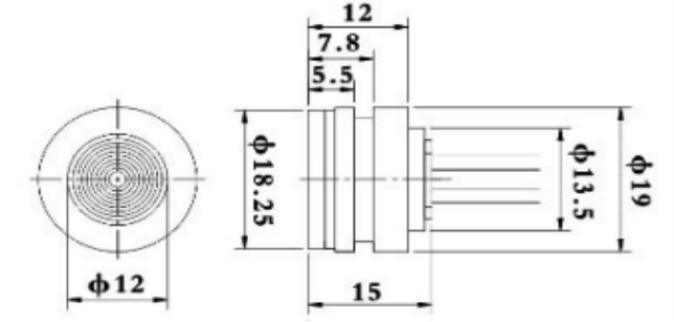

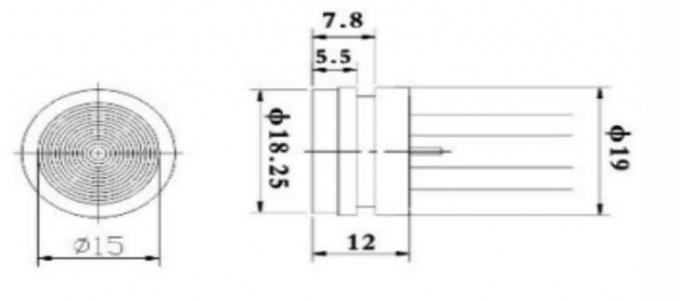

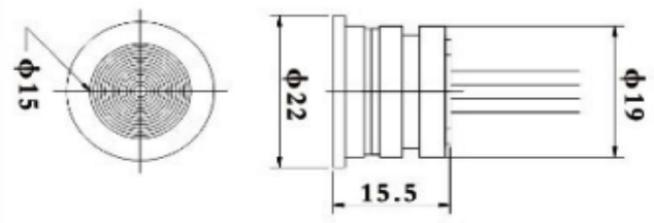

| Proyecto de construccióncon un diámetro de diámetro superior a 20 mm, | |
| Se aplican las siguientes medidas: |  |
| ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|
| ≥ 40 MPaS | |

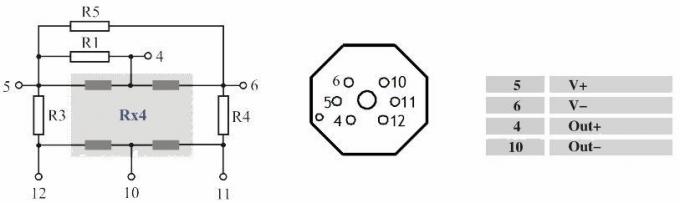

| Conexión eléctrica y compensacióncon un diámetro de diámetro superior a 20 mm, |
|
|

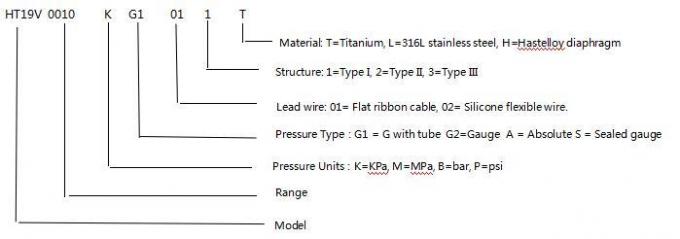

| Ejemplos de selección |
