Sensor de presión de silicio difuso piezorresistivo de alta sensibilidad de 19 mm
Product Details
| El material: | Las demás: | rango mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Suministro: | 1.5 mA |
| Producción: | 100 mv + 30 mv | a elección: | Cables de silicona de cuatro colores o alfil dorado |
| Modelo: | HT19 | En alto.: | 12 mm |
| Aceite de oliva: | Silicio de difusión | El hilo: | No es |
| Resaltar |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description

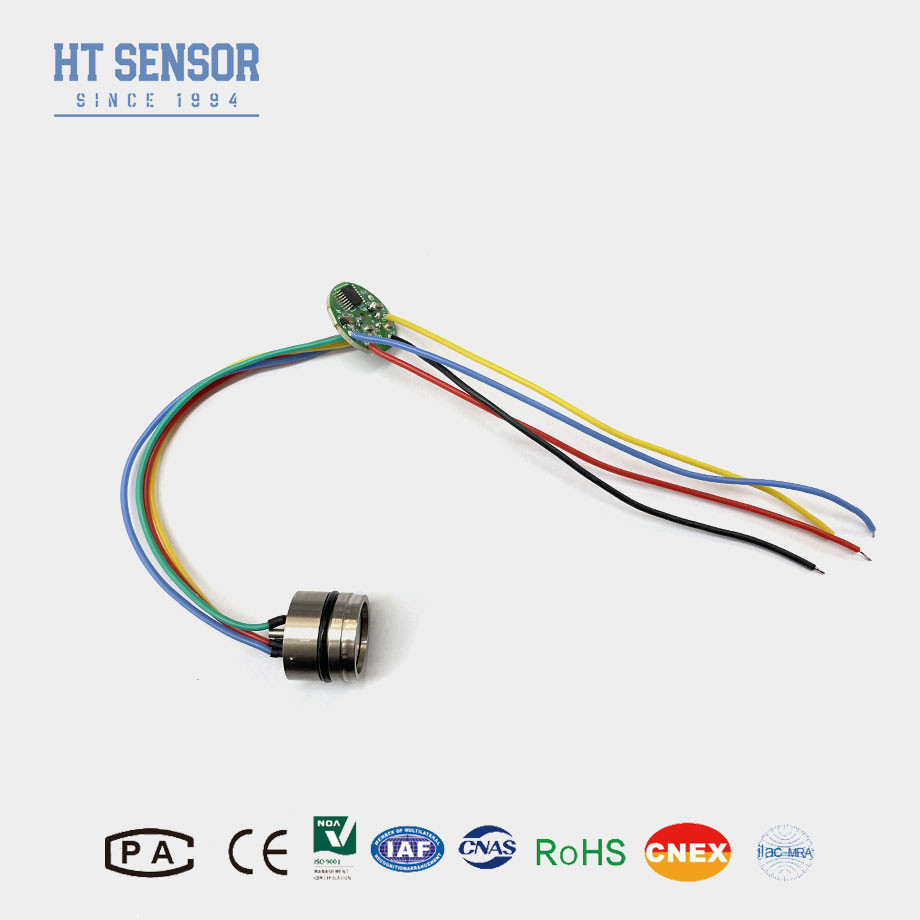

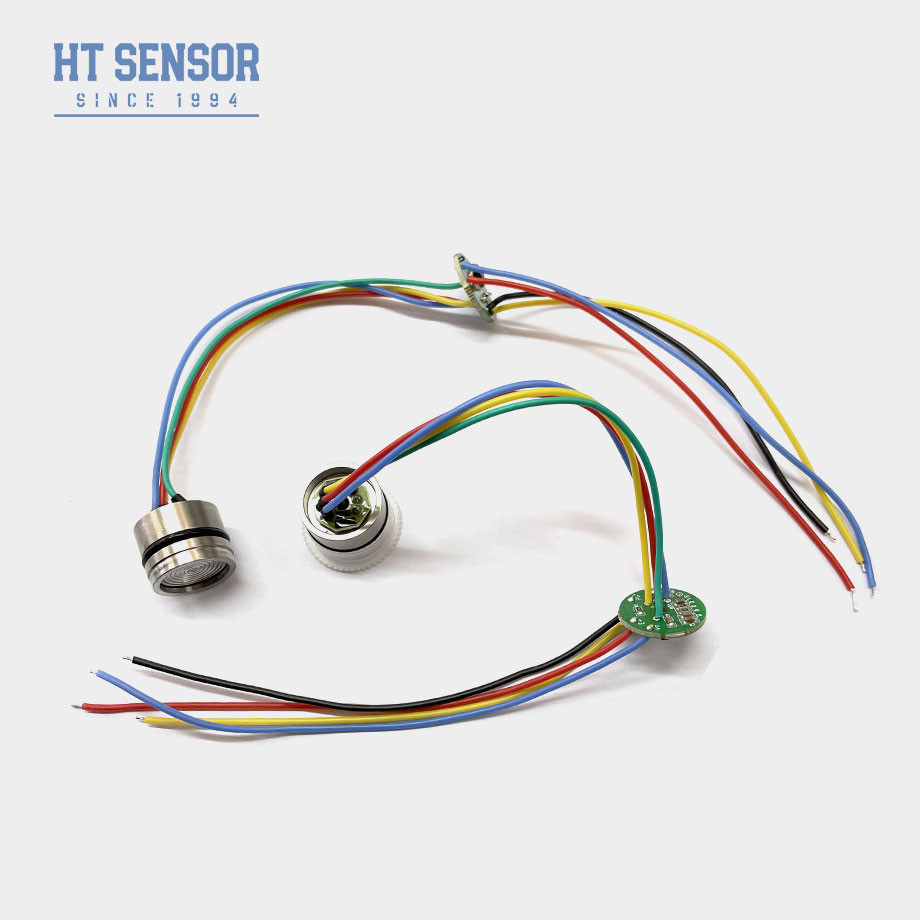

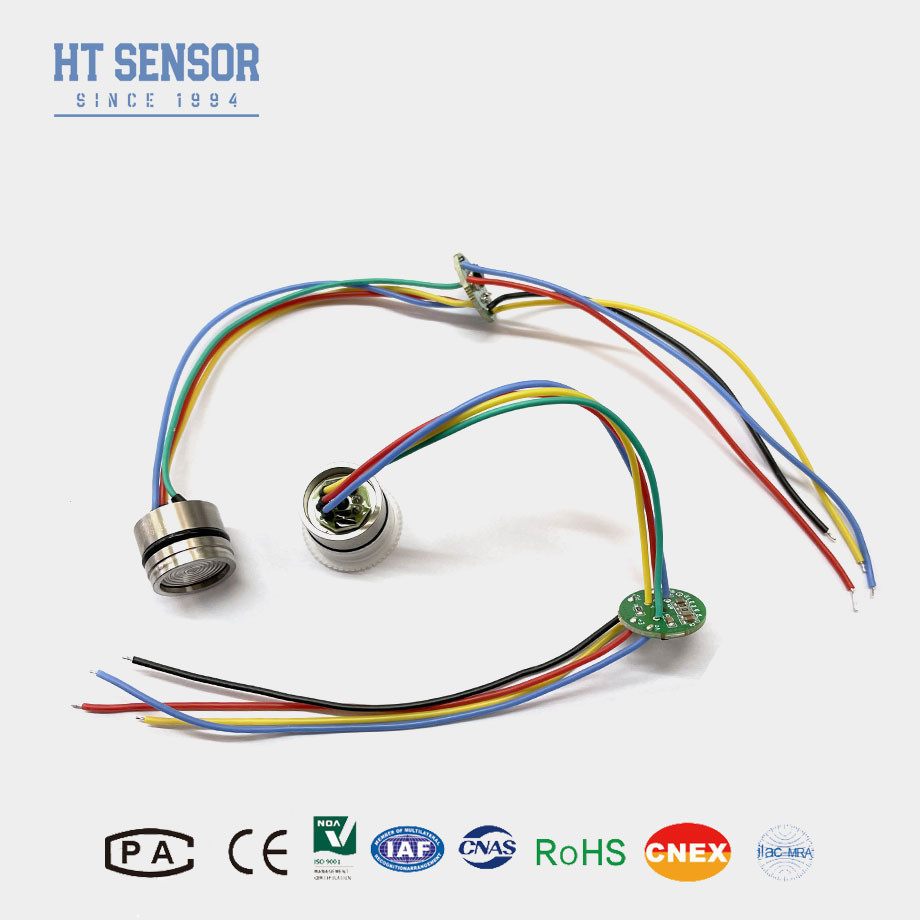

Sensor de presión de silicio difuso de 19 mm Sensor de presión piezorresistivo
Introducción del sensor de presión de silicio:
HT19 sensor de presión de silicio piezorresistivo, el componente principal es un elemento de detección de silicio difuso de alta estabilidad.Es un dispositivo basado en semiconductores que convierte la presión mecánica en una señal eléctrica aprovechando el efecto piezorresistivo en el silicioEs ampliamente utilizado en aplicaciones industriales, automotrices, médicas y de consumo debido a su alta sensibilidad, potencial de miniaturización y rentabilidad.
Características del productosensor de presión de silicio:
- Alta sensibilidad: detecta cambios de presión mínimos (por ejemplo, < 1 mbar).
- Salida lineal: respuesta bien caracterizada a las variaciones de presión.
- Tamaño compacto: La tecnología MEMS permite la integración en sistemas pequeños.
Aplicaciones con un diámetro de diámetro superior a 20 mm,:
- Presión de medición de gases y líquidos
- Explotación del petróleo
- Suministro de agua y calor de la ciudad
- Sistema de control del proceso
- Inspección de aviación y navegación
- Presión hidráulica
Datos eléctricos del sensor de presión de silicio
Suministro:1.5mADC Impedancia de entrada: 3KΩ~6KΩ
Impedancia de salida:2.5KΩ~6KΩ Resistencia al aislamiento:≥100MΩ/50VDC
Tensión de aislamiento: 500VAC entre la carcasa y la conexión eléctrica no causará daños
Compatibilidad media: líquido, gas compatible con acero inoxidable 316L
Especificación de rendimiento del sensor de presión de silicio
| Parámetros |
El valor de las emisiones de gases de efecto invernadero se calcula en función de las emisiones de gases de efecto invernadero, de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | - ¿Qué quieres decir? | Unidades | ||
| Presión No linealidad |
± 015 |
± 03 | % F.S. | |
| Repetibilidad de presión e histeresis | 0.02 | 0.05 | % F.S. | |
| Producción cero | 0 ± 1 | 0 ± 2 | MV | |
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | MV | |
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 05 | ± 1 | % F.S. | |
| Presión de prueba | 3X Rango nominal o 120MPa, la que sea menor | - ¿Qué quieres decir? | ||
| Rango de temperatura de funcionamiento | -20 a 80 | °C | ||
| Rango de temperatura compensado | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de funcionamiento de los motores de combustión renovables. | °C | ||
| Rango de temperatura de almacenamiento | -40 ~ 125 | °C | ||
Nota:Parámetro anterior en condiciones:Alimentación: 1,5 mA Temperatura: 25°C
Dimensión
Nota:
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad de aire requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.
FQA:
1P: ¿Cuáles son las características de su sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer las necesidades específicas.
3P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega
4.P: ¿Cuál es el período de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.
5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
