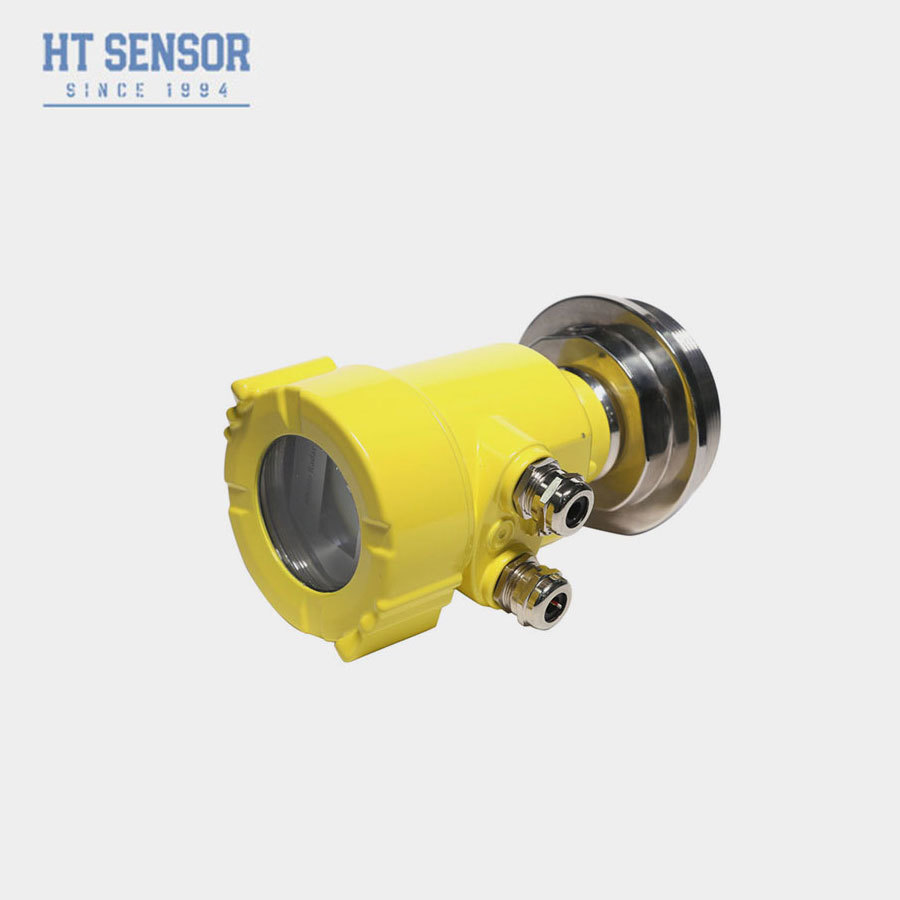

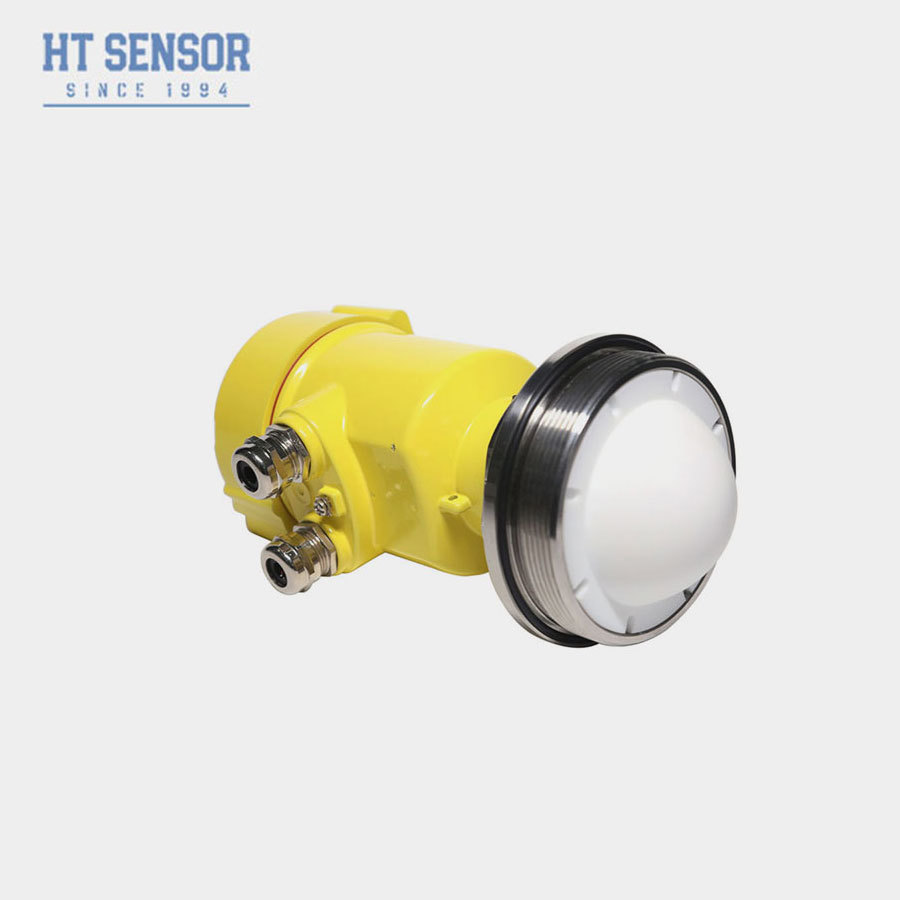

Medidor de nivel del radar 80G
La producción incluye:
Los productos de radar de onda continua modulada por frecuencia (FMCW) de 76-81 GHz admiten aplicaciones de cuatro y dos cables.y el punto ciego es tan pequeño como 10 cmDebido a su frecuencia de funcionamiento más alta y a su longitud de onda más corta, es particularmente adecuado para aplicaciones sólidas.ofrece ventajas únicas en ambientes de alto polvo y altas temperaturas (hasta +200°C)El instrumento ofrece opciones de montaje con brida o rosca, lo que hace que la instalación sea sencilla y conveniente.
Ventajas:
Basado en el chip de RF de onda milimétrica CMOS desarrollado por la empresa, se realiza una arquitectura de RF más compacta, un SNR más alto y una zona ciega más pequeña.
El ancho de banda de trabajo de 5 GHz permite que el producto tenga una mayor resolución de medición y precisión de medición.
El ángulo más estrecho del haz de antena es de 3°, la interferencia en el entorno de instalación tiene menos impacto en el instrumento y la instalación es más conveniente.
La longitud de onda más corta tiene mejores características de reflexión en la superficie sólida, por lo que no necesita utilizar una brida universal especial para apuntar.
Apoya el depuración por Bluetooth de teléfonos móviles para facilitar el trabajo de mantenimiento del personal de campo.
Técnico:
Instalación:
Hay dos puntos a los que hay que prestar atención en la instalación: apuntar al nivel del material objetivo y tratar de garantizar la incidencia vertical del nivel del material; evitar el falso eco.Véase las siguientes condiciones de trabajo típicas.
Asegúrese de que no haya obstáculos dentro del rango del haz, como escaleras y escalones.
Diagrama esquemático de la posición de instalación del instrumento
El instrumento debe instalarse a una distancia de al menos 20 cm de la pared del contenedor, de lo contrario es probable que produzca lecturas incorrectas.
Instalar al menos a 20 cm de la pared del contenedor
La instalación del instrumento debe garantizar que el haz de antena evite el puerto de alimentación, como se muestra en la figura
El haz de antena evita el puerto de alimentación
El contenedor cónico debe garantizar que el haz esté directamente dirigido hacia el fondo del tanque, de lo contrario los resultados de medición en el fondo del tanque pueden ser inexactos.
El tanque cónico debe garantizar que el haz esté dirigido directamente hacia el fondo del tanque.
