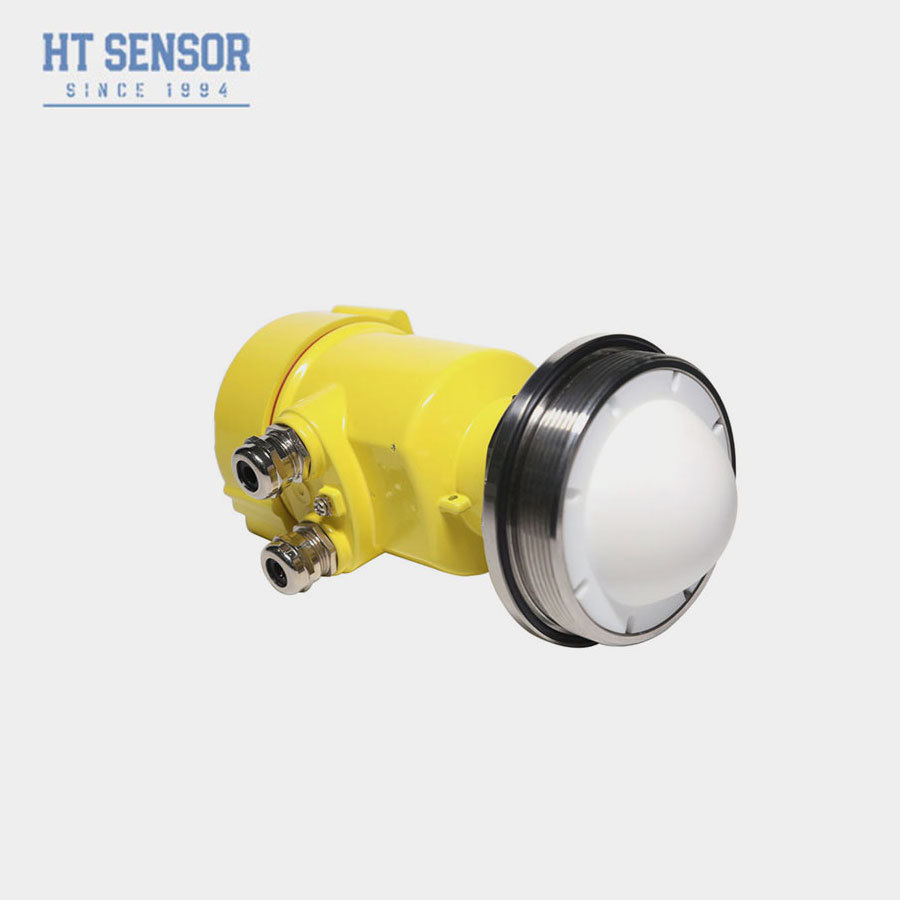

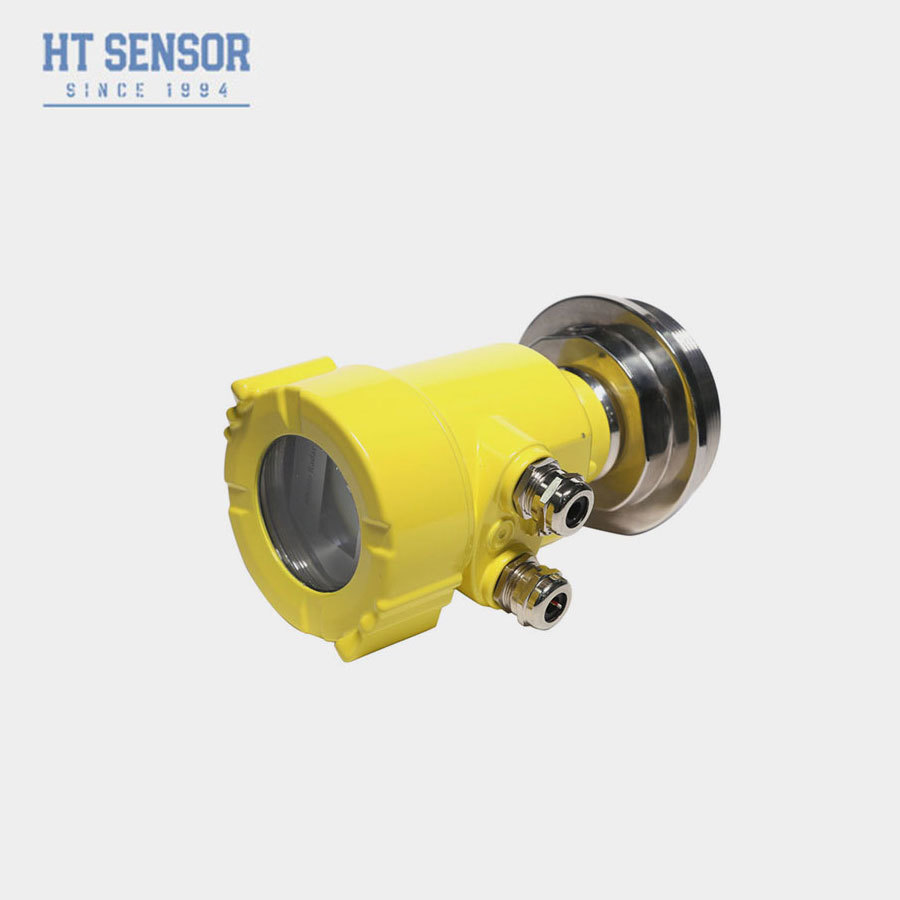

Medidor de nivel de radar de 80G
Introducción de la producción:
Los productos de radar de onda continua modulada en frecuencia (FMCW) de 76-81 GHz admiten aplicaciones de cuatro y dos hilos. Con múltiples modelos, el alcance máximo puede alcanzar los 120 m, y el punto ciego es tan pequeño como 10 cm. Debido a su mayor frecuencia de funcionamiento y menor longitud de onda, es particularmente adecuado para aplicaciones sólidas. Al emitir y recibir ondas electromagnéticas a través de una lente, ofrece ventajas únicas en entornos con mucho polvo y temperaturas extremas (hasta +200℃). El instrumento proporciona opciones de montaje con brida o roscadas, lo que facilita y agiliza la instalación.
Ventajas:
Basado en el chip de RF de onda milimétrica CMOS desarrollado internamente, se logra una arquitectura de RF más compacta, una mayor SNR y una zona ciega más pequeña.
El ancho de banda de trabajo de 5 GHz permite que el producto tenga una mayor resolución y precisión de medición.
El ángulo de haz de antena más estrecho es de 3°, la interferencia en el entorno de instalación tiene menos impacto en el instrumento y la instalación es más conveniente.
La longitud de onda más corta tiene mejores características de reflexión en la superficie sólida, por lo que no es necesario utilizar una brida universal especial para apuntar.
Admite la depuración Bluetooth del teléfono móvil para facilitar el trabajo de mantenimiento del personal de campo.
Técnico:
Instalación:
Hay dos puntos a los que prestar atención en la instalación: apuntar al nivel del material objetivo e intentar asegurar la incidencia vertical del nivel del material; evitar el eco falso. Consulte las siguientes condiciones de trabajo típicas.
Asegúrese de que no haya obstrucciones dentro del rango del haz, como escaleras y escalones.
Diagrama esquemático de la posición de instalación del instrumento
El instrumento debe instalarse al menos a 20 cm de la pared del contenedor, de lo contrario es probable que se produzcan lecturas incorrectas
Instale al menos a 20 cm de la pared del contenedor
La instalación del instrumento debe asegurar que el haz de la antena evite el puerto de alimentación, como se muestra en la figura
El haz de la antena evita el puerto de alimentación
El contenedor cónico debe asegurar que el haz se dirija directamente a la parte inferior del tanque, de lo contrario, los resultados de la medición en la parte inferior del tanque pueden ser inexactos
El tanque cónico debe asegurar que el haz se dirija directamente a la parte inferior del tanque
Cableado del producto
Diagrama de cableado de productos de dos hilos con carcasa de una sola cámara y fuente de alimentación de 24 VCC
Diagrama esquemático de productos de dos hilos
Diagrama de cableado de carcasa de una sola cámara con fuente de alimentación de 24 VCC (4-20 mA) producto de cuatro hilos
En la aplicación del sistema de cuatro hilos, además del terminal de alimentación de 24v, la señal analógica de 4-20mA es dos terminales separados
Diagrama de cableado de carcasa de una sola cámara con fuente de alimentación de 24 VCC (RS485) y productos de cuatro hilos
En la aplicación del sistema de cuatro hilos, además del terminal de alimentación de 24v, la señal analógica RS485 es dos terminales separados
Diagrama de cableado de una carcasa de dos cámaras con fuente de alimentación de 220 V CA (4-20 mA) y productos de cuatro hilos
En la aplicación del sistema de cuatro hilos, cuando no se emite 4-20 mA, los pines 3 y 4 están en cortocircuito
