G1 Transductor de presión del diafragma de filtración Sensor de presión del diafragma de silicio
Product Details
| Modelo no.: | BPHT241 | Personalizado: | Personalizado |
|---|---|---|---|
| Calificación de protección: | IP65 | Peso: | ~ 0,3 kg |
| Material de alojamiento: | Las demás: | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Paquete de transporte: | Embalaje estándar para exportación con cartón | Especificación: | Sensor de presión de silicio |
| Origen: | Baoji, China | Código HS: | 9026201090 |
| Tipo de estructura: | Transmisor de presión de silicio difuso | Medio de medición: | Aire y líquido |
| Grado de precisión: | 0.5% | Rango de presión: | -100KPA ... 0KPA ~ 35KPA ... 20MPA |
| Hilo: | G1 | ||
| Resaltar |
flush diaphragm pressure transducer,silicon diaphragm pressure sensor,G1 pressure sensor with warranty |
||
Product Description

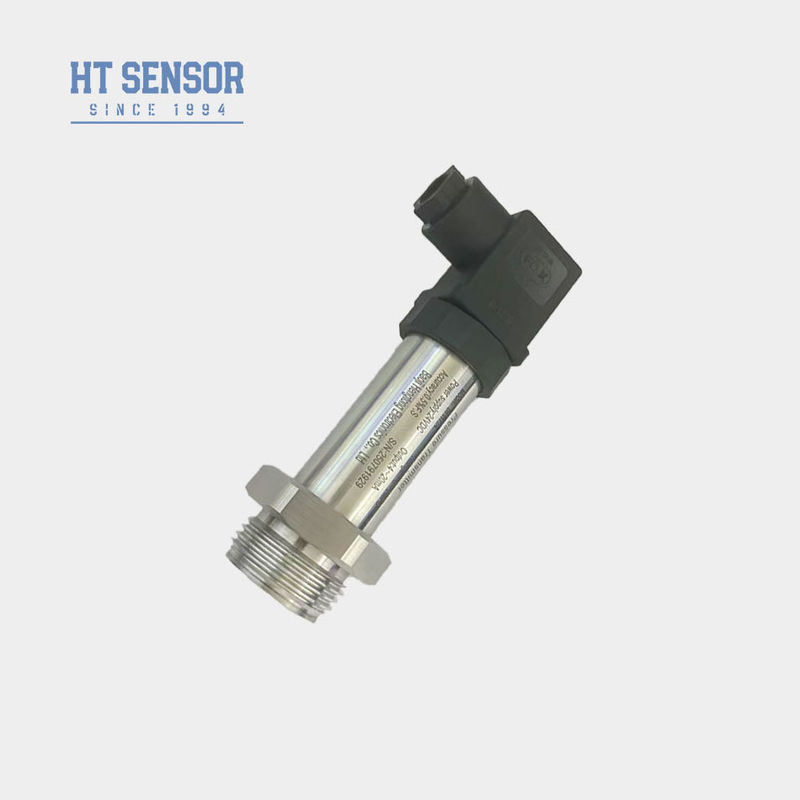

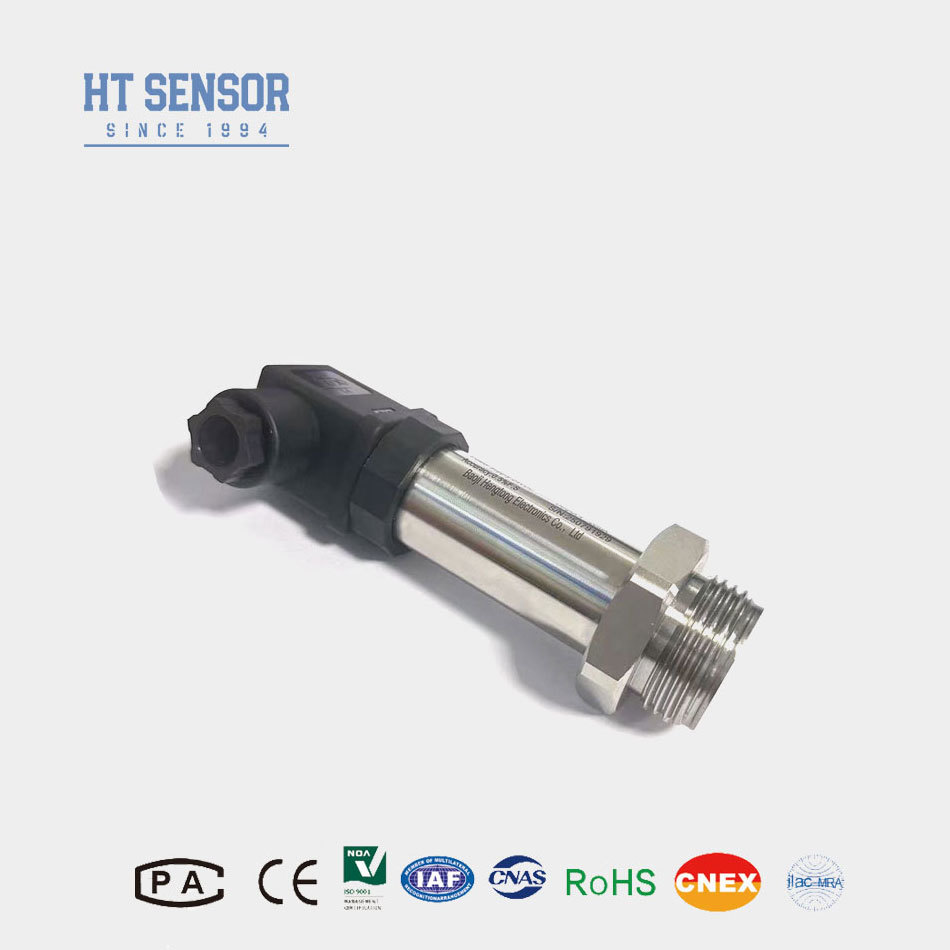

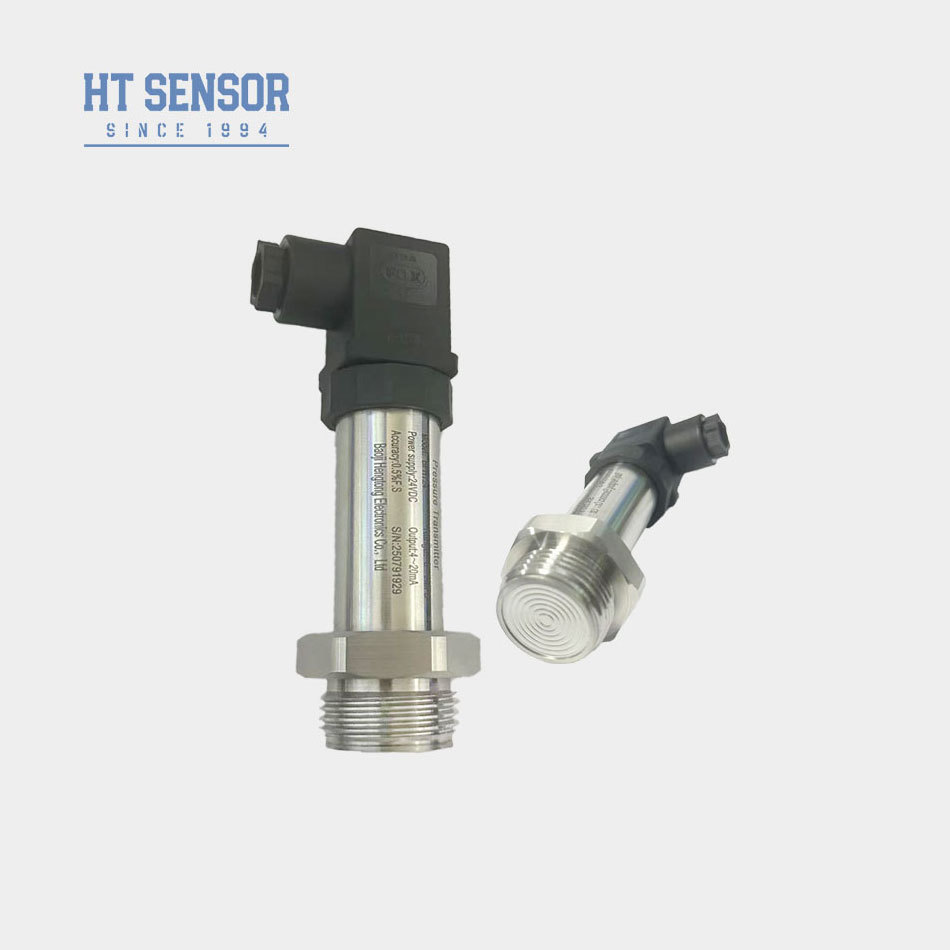

Transmisor de presión de diafragma enrasado BPHT241
Introducción:
El transmisor de presión de diafragma enrasado BPHT241 utiliza el núcleo de aislamiento de resistencia a la presión de silicio de diafragma enrasado grande de la serie HT como elemento de medición de señal. El circuito de procesamiento de señal se encuentra dentro de una carcasa de acero inoxidable, convirtiendo la señal del sensor en una señal de salida estándar. Este transmisor de presión se utiliza principalmente en lugares donde se requieren altas condiciones sanitarias, lo que garantiza mediciones de presión confiables y precisas en entornos higiénicos.
Características del producto:
1. Interfaz de presión G1
2. Diseñado para aplicaciones higiénicas para evitar la incrustación del medio
3. Alta precisión con una estructura totalmente de acero inoxidable
4. Fácil de limpiar.
Aplicaciones:
1. Adecuado para medir gases y líquidos no corrosivos con 316L
2. Ideal para la protección ambiental y las industrias químicas
3. Utilizado en las industrias marina y de aviación
4. Muy adecuado para su uso en las industrias médica, biofarmacéutica e higiene alimentaria. Parámetros de rendimiento
| Rango de medición | |
| 0~35Kpa…~20MPa | Tipo de presión |
| Presión manométrica, Presión absoluta, Presión sellada | Sobrecarga |
| ≤ 1.5 veces el rango nominal | Precisión @ 25ºC |
| ±0.25% (Típico) ±0.5% (Máximo) | Repetibilidad |
| 0.1%FS | Estabilidad a largo plazo |
| 0.1%FS | Estabilidad a largo plazo |
| ±0.1%F.S/Año(Típico) ±0.2%F.S/Año(Máximo) | Deriva de temperatura del punto cero |
| ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) | Respuesta de frecuencia |
| ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) | Respuesta de frecuencia |
| 2.4Khz | Temperatura de compensación |
| -20-70ºC(≤10mpa,personalizable) | Temperatura de funcionamiento |
| -20ºC~80ºC | Temperatura de almacenamiento |
| -40ºC~120ºC | Vibración |
| 10g,55Hz ~ 2kHz | Material de la carcasa |
| 304,316L | Material del diafragma |
| 316L | Resistencia de aislamiento |
| 100MΩ 100VDC | Clasificación a prueba de explosiones |
| Ex | db IIC T6 Gb Grado de protección |
| IP65 | Junta tórica |
| Caucho de flúor | Peso |
| ~0.25kg | Señal de salida |
| Tensión de alimentación | Tipo de salida | 4~20mA |
| 12~30VDC | 2/3/4 hilos | 0~10/20mA |
| 3 hilos | 0/1~5V |
|
| 0/1~10V | ||
| 0.5~4.5V | ||
| 5VDC | Protocolo de comunicación RS485 | |
| 3.6~30V / Batería | 4 hilos | Ejemplos de selección |
| Consejos para pedidos |
| 1. Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto. |
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital.
3. Al pedir transmisores con un cabezal de visualización LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
4. Para garantizar un funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos en el sitio y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
5. El rango de temperatura de trabajo nominal de la junta tórica de caucho de flúor es de -20ºC a 250ºC. Cuando la temperatura de funcionamiento del producto es inferior a -20ºC, es necesario elegir una junta tórica de EPDM.
6. La longitud del cable predeterminada es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno. Si necesita un material de cable diferente, especifíquelo en el pedido.
7. Para requisitos especiales como vibraciones fuertes, fuerza de impacto instantánea, fuertes interferencias electromagnéticas o de radiofrecuencia, informe a nuestra empresa y especifíquelos en el pedido.
