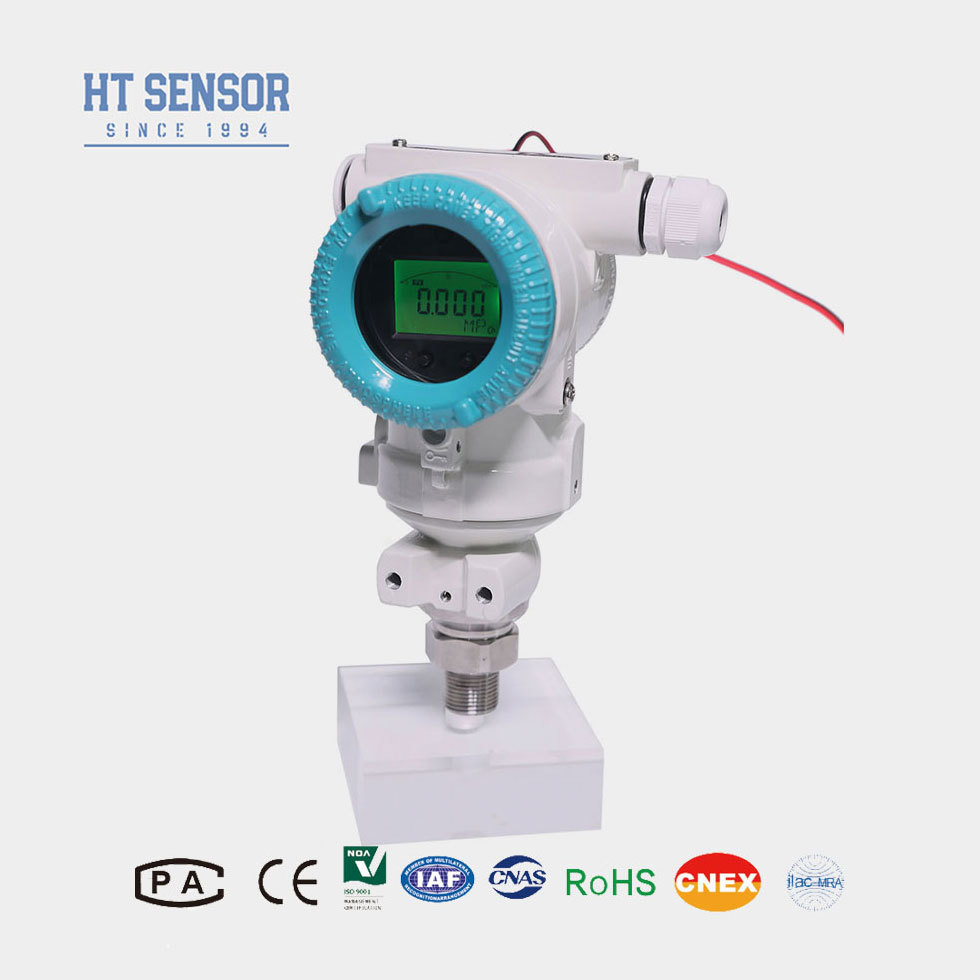

BP93420-III Transmisor de presión digital de 0 a 100 MPa IP65
Product Details
| Modelo no.: | BP93420-III, incluidos los demás | Medio de medición: | Líquido |
|---|---|---|---|
| Grado de precisión: | 0.5% | Rango de presión: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Calificación IP: | IP65 | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Material de alojamiento: | 316L | Respuesta de frecuencia: | 2.4kHz |
| Peso: | ~1,2 kg | Sobrecarga: | ≤ 1.5 veces del rango nominal |
| Precisión @ 25ºC: | ± 0.25% (típico) ± 0.5% (máximo) | Estabilidad a largo plazo: | ± 0.1%FS/año (típico) ± 0.2%FS/año (máximo) |
| Temperatura de funcionamiento: | -20ºC ~ 80ºC | Temperatura de almacenamiento: | -40ºC ~ 120ºC |
| Resistencia a aislamiento: | 100mΩ 100vdc | ||
| Resaltar |
Transmisor de presión digital de 0 a 100 MPa,Sensor de presión industrial IP65,Transmisor de presión con garantía |
||
Product Description
El transmisor de presión BP93420III utiliza tecnología de núcleo llena de aceite de aislamiento piezoresistivo de silicio de la serie HT para medir la señal.El circuito de procesamiento de señales convierte las señales del sensor en señales de salida estándarLas pruebas rigurosas y la detección del envejecimiento de los componentes garantizan un rendimiento estable y confiable con una fuerte capacidad antiinterferencia.
- Amplio rango de medición con múltiples opciones de interfaz de presión y protección IP65
- Señal de salida ajustable con capacidad de visualización
- Punto cero y ajuste de escala completa
- Núcleo de sensor de presión piezorresistivo de silicio difuso de alta precisión
- Medición de gases y líquidos no corrosivos en sistemas de acero inoxidable 316L
- Industria petrolera, química, metalúrgica, energética y hidrológica
- Medición de la presión en ambientes industriales exteriores adversos
- Sistemas de control hidráulico y neumático
| Parámetro | Especificación |
|---|---|
| Rango de medición | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad | ≤ ± 0,1% FS |
| La histeresis | ≤ ± 0,1% FS |
| Estabilidad a largo plazo | ± 0,1% de F.S./Año ((típico) ± 0,2% de F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | Aluminio fundido |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | ~1,2 kg |
| Señales de salida | Válvula de alimentación | Tipo de salida |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V | 5VDC | |
| Protocolo de comunicación RS485 | 3.6 ~ 30V / batería | 4 cables |
- Asegurar la compatibilidad media con las piezas de contacto del producto
- Los modelos a prueba de explosiones excluyen las cabezas de visualización digital
- Los transmisores con pantallas LCD/LED requieren una fuente de alimentación ≥ 20VDC
- Instale dispositivos de protección contra rayos y asegúrese de la correcta puesta a tierra
- Para las temperaturas inferiores a -20oC, especificar los sellos de anillo O de EPDM
- Duración del cable por defecto: 1,5 m (material de polietileno)
- Especificar los requisitos especiales (vibración, EMI/RFI, etc.) en las órdenes
| Código | Proyecto de construcción |
|---|---|
| IB | Transmisor de presión general |
| 9o de junio | Muestra el transmisor de presión |
| IE | Transmisor de presión de aviación resistente a los golpes |
| IIC/III | Transmisores de presión generales industriales/de pantalla |
| Si | Transmisor de presión a prueba de humedad |
| IIE y IIIE | Transmisor de presión general/de pantalla |
| En el | Transmisor de presión dedicado para aire acondicionado |
| IC | Transmisor de presión de alta temperatura |
| El coeficiente intelectual | Transmisor de presión de alta temperatura con diafragma grande |
Rango de medición:- 100kPa... 0kPa ~ 35kPa... - ¿Qué quieres decir con eso?3.5MPa (0-X)Kpa o MPa (X indica el rango de medición real)
| Código | Fuente de alimentación |
|---|---|
| D1 | 24 VDC |
| D2 | 5VDC |
| D3 | Las demás |
| Código | Señales de salida |
|---|---|
| S1 y S2 | 4 ~ 20 mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20 mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexión de presión |
|---|---|
| J1 | M20 por uno.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Las demás |
| Código | Conexión eléctrica |
|---|---|
| B1 | - ¿ Qué es? |
| B2 | Enchufe PG7 |
| B3 | Salida del cable sellado |
| B4 | 2088 Casillas industriales |
| B5 | 2088 Revestimiento industrial con pantalla |
| B6 | Las demás |
| Código | Tipo de presión |
|---|---|
| G. | Presión de medición |
| A. No | Presión absoluta |
| El S | Presión de referencia sellada |
