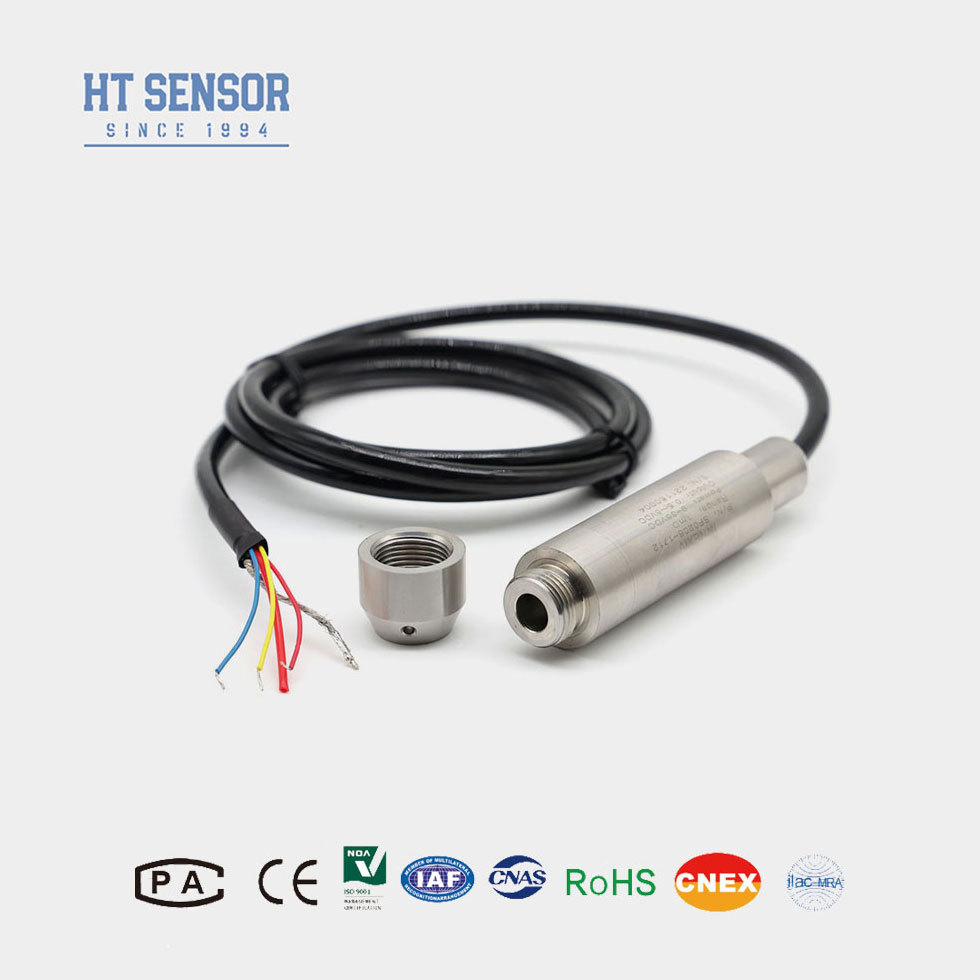

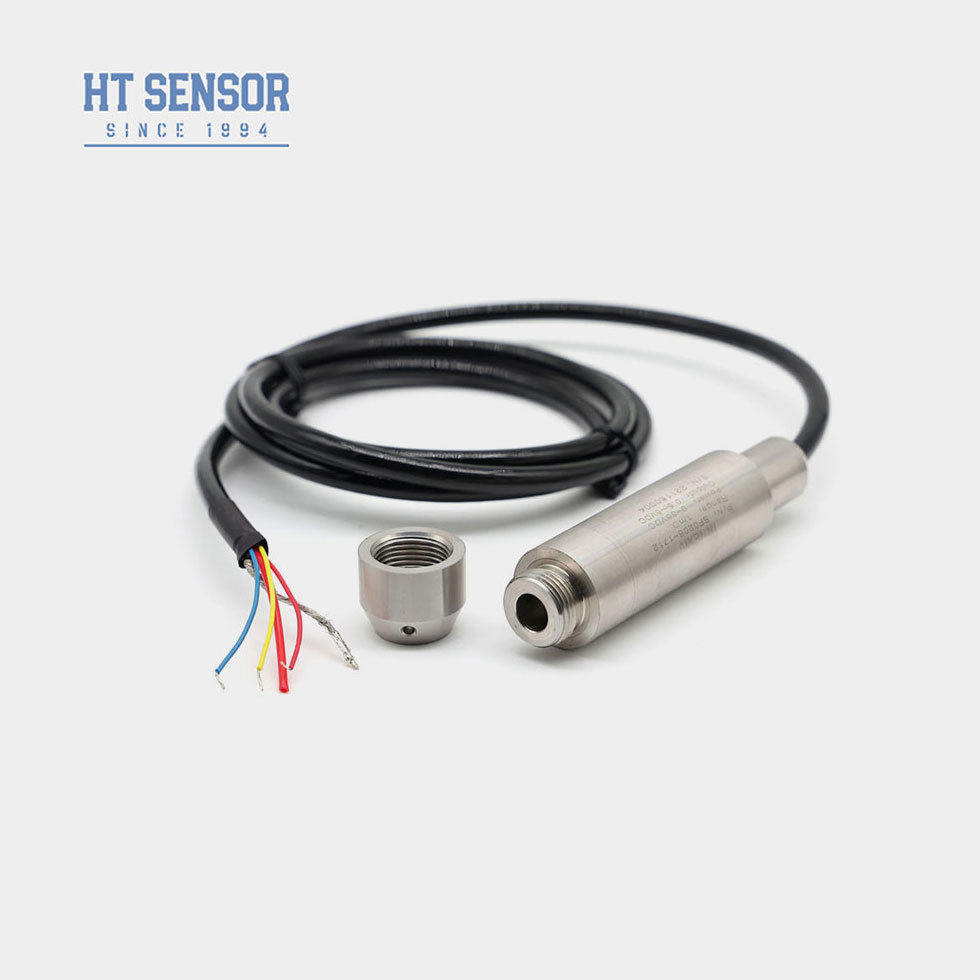

Transmisor sumergible de nivel de agua con núcleo lleno de aceite de aislamiento pieoresistivo de la serie HT para una medición precisa del nivel
Product Details
| Rango de presión: | 0-1m-400 mH2O | Grado de precisión: | 00,25%,00,5% |
|---|---|---|---|
| Calificación IP: | IP68 | Peso neto: | 0.3 kg |
| Material de diafragma: | Acero inoxidable 316L | Material de alojamiento: | Las demás partidas del anexo |
| Señal de salida: | 4-20MA | Fuente de alimentación: | 24 VCC |
| Rango de medición: | 0 ~ 10m ... 400m | Capacidad de sobrecarga: | ≤ rango nominal 2x |
| Repetibilidad: | ± 0.03% (típ.) ± 0.05% fs (máx.) | Temperatura de funcionamiento: | -20 a 80 oC |
| Temperatura de almacenamiento: | -30 ~ 100ºC | Resistencia a aislamiento: | > = 100mΩ@100vdc |
| Calificación de resistencia a la explosión: | ExiaIICT6 | ||
| Resaltar |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- Carcasa completa de acero inoxidable, adecuada para diversos entornos de ensayo
- Medición de la sonda de inmersión para facilitar su instalación
- Varias opciones de señal de salida
- Marcado a prueba de explosión: ExiaIICT6
- Tasa de protección elevada: IP68
- Opciones de cable PE o PU
- Compatible con el 316LSS y líquidos no corrosivos
- Monitoreo de los niveles de agua en aguas residuales, aguas industriales/municipales, tanques, pozos, ríos, aguas marinas y lagos
- Medición de los niveles de combustible en los depósitos de diésel y combustible
| Rango de medición | 0 ~ 10m... 400m |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | Rango nominal ≤ 2X |
| Precisión @ 25oC | Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las condiciones de ensayo de los motores de combustión renovables. |
| Repetibilidad | ± 0,03% (típico) ± 0,05%FS (máximo) |
| La histeresis | ± 0,03% (típico) ± 0,05%FS (máximo) |
| Estabilidad a largo plazo | ± 0,2% F.S/año (máximo) |
| Drift de temperatura cero | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Desviación de la temperatura de la franja | Las emisiones de gases de efecto invernadero de los sistemas de control de temperatura de las instalaciones de ensayo deberán ser de una intensidad máxima igual o superior a ± 0,01 °C. |
| Temperatura de compensación | 0-50oC (0-1m. 0-2m); 0-70oC |
| Temperatura de funcionamiento | -20 a 80 oC |
| Temperatura de almacenamiento | -30 ~ 100oC |
| Vibración | 10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda | 1Cr18Ni9Ti |
| Material del diafragma | Acero inoxidable 316L |
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: |
| Calificación de resistencia a explosiones | ExiaIICT6 |
| Calificación de protección | Protección IP67, IP68 |
| Sello de anillo O | Las demás materias |
| Peso | ~ 0,3 kg (sin cable) |
| Material del cable | Polietileno, poliuretano |
| Señales de salida | Válvula de alimentación | Tipo de salida |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | 3 cables | |
| 0/1 ~ 5V | 5VDC | |
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | ||
| Protocolo de comunicación RS485 |
- Asegurar la compatibilidad del medio medido con los componentes del producto
- Especificar la densidad del medio medido
- Para entornos con interferencias electromagnéticas/RF fuertes, proporcionar detalles
- Instale dispositivos de protección contra rayos y asegúrese de la correcta puesta a tierra
| Código | Descripción |
|---|---|
| BH93420 | Transmisor de presión |
| Yo... | Distancia de medición: 0~10m...400m |
| D1 | La potencia de alimentación: 24VDC |
| D2 | Se aplicará una corriente de corriente de 5VDC. |
| D3 | Fuentes de alimentación: otras |
| S1 y S2 | La señal de salida: 4~20mADC |
| S2 | La señal de salida: 1~5VDC |
| S3 | La señal de salida: 0~5VDC |
| S4 | La señal de salida: 0~10mADC |
| S5 | La señal de salida: 0~20mADC |
| S6 | La señal de salida será de 0 a 10 VDC. |
| S7 | La señal de salida es de 0,5 a 4,5 VDC |
| S8 | Señal de salida: RS485 |
| G. | Tipo de presión: presión de medición |
| A. No | Tipo de presión: presión absoluta |
| El S | Tipo de presión: presión de referencia sellada |
| 01 | Material: acero inoxidable 304 |
| 02 | Material: acero inoxidable 316L |
| C1 | Material del cable: PE |
| C2 | Material del cable: PU |
