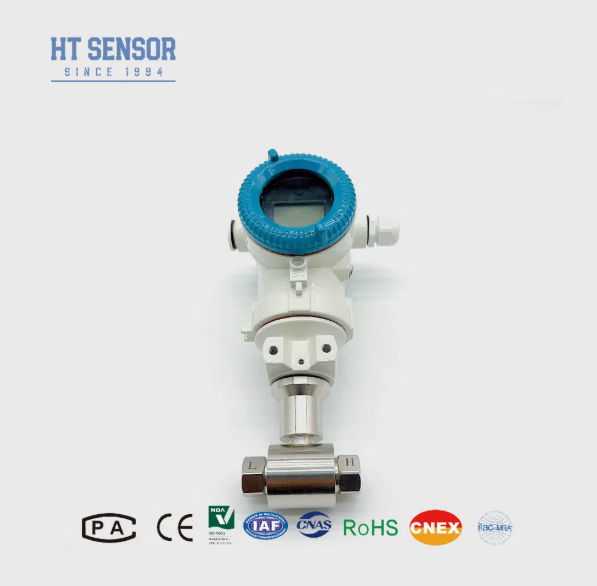

Transmisor de presión diferencial LCD digital de aleación de aluminio con puente de piedra de trigo para aplicaciones industriales
Product Details
| Diseño: | Aceptar personalizado | Conector: | M12*1 |
|---|---|---|---|
| Relleno de aceite: | Aceite de silicio | Palabras clave de productos: | sensores de presión de aire automáticos |
| Tipo de cableado: | Cuatro alambres | Tipo de estructura: | Transmisor de presión de silicio difuso |
| Sello: | EPDM, FPM y FKM | Suministrar: | 1,5A |
| Conexión de proceso: | Macho NPT de 1/2" | ||
| Resaltar |
Transmisor de presión diferencial de aleación de aluminio,Transmisor de sensor de presión LCD digital,Transmisor de presión de silicio difuso de Wheatstone Bridge |
||
Product Description
Transmisor de presión diferencial de diferencia de presión de líquido
Transmisor de Presión Diferencial BP93420DII
El transmisor de presión diferencial BP93420DII utiliza un sensor de silicio difuso piezorresistivo. Cuando la presión diferencial del medio medido actúa sobre los diafragmas corrugados del sensor, la señal de salida del puente de Wheatstone mantiene una excelente linealidad con la diferencia de presión, lo que permite una medición precisa de la presión diferencial. Ideal para la medición de la presión diferencial de gases y líquidos en las industrias del petróleo, la química, la energía y la hidrología.
- Construcción de acero inoxidable para un diseño compacto y fácil instalación
- La rigurosa compensación de temperatura y la detección de envejecimiento garantizan un rendimiento estable y fiable
- Opciones de interfaz eléctrica flexibles: enchufable o cableado directo
- Medición de la presión diferencial para gases y líquidos en tuberías de petróleo, química, energía e hidrología
- Monitoreo de procesos industriales en petróleo, química, metalurgia, generación de energía e hidrología
- Medición de la presión en tuberías y cámaras de hornos
| Rango de Medición | 0-10KPa...~2MPa |
|---|---|
| Tipo de Presión | Presión Diferencial |
| Sobrecarga de un solo lado | ≤3 veces el rango nominal |
| Presión estática | El valor mínimo entre 5 veces el rango nominal o 7 MPa |
| Precisión @ 25ºC | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a Largo Plazo | ±0.5%F.S/Año(≤200KPa) ±0.2%F.S/Año(>200KPa) |
| Deriva de Temperatura Cero | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Deriva de Temperatura de Span | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| Temperatura de Compensación | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| Temperatura de Funcionamiento | -30ºC~80ºC |
| Temperatura de Almacenamiento | -40ºC~100ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la Carcasa | 304,316L |
| Material del Diafragma | 316L |
| Resistencia de Aislamiento | 100MΩ 100VDC |
| Clasificación a Prueba de Explosiones | Intrínsecamente seguro y a prueba de explosiones |
| Clasificación de Protección | IP65 |
| Peso | ~0.45kg |
| Señal de Salida | Tensión de Alimentación | Tipo de Salida |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos | |
| 0/1~5V 0.5~4.5V |
5VDC |
- Asegúrese de la compatibilidad del medio medido con las piezas de contacto del producto
- Instale un colector de tres válvulas entre el punto de medición y el transmisor para un funcionamiento fiable
- Coloque las interfaces de presión horizontalmente durante la instalación para minimizar el impacto de la ubicación
- Especifique requisitos especiales (vibración, impacto, EMI/RFI) al realizar el pedido
| BP93420XX | Transmisor de Presión |
|---|---|
| Código | Construcción del Contorno |
| DII | Transmisor de Presión Diferencial |
| Rango de Medición | 0-10KPa...~2MPa |
| Código | Fuente de Alimentación |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Otro |
| Código | Señal de Salida |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| Código | Conexión de Presión |
| J1 | M20×1.5 Macho |
| J2 | G1/2 Macho |
| J3 | G1/4 Macho |
| J4 | 1/2 NPT Macho |
| J5 | Otro |
| Código | Conexión Eléctrica |
| B1 | Hirschmann |
| B2 | Enchufe PG7 |
| B3 | Salida de Cable Sellado |
| B4 | Otro |
| Código | Tipo de Presión |
| D | Presión Diferencial |
