Información detallada

Modelo No.:	Se aplicará el método de clasificación de los productos.	Medio de medición:	Líquido
Grado de precisión:	0.5%	Rango de presión:	- 100kpa... 0kpa ~ 35kpa...3.5MPa
Clasificación IP:	IP65	Personalizado:	Personalizado
Tipo de presión:	Presión de medición, presión absoluta, presión sellada	Material de alojamiento:	316L
Clasificación de protección:	IP65	Respuesta de frecuencia:	2.4kHz
Peso:	- 1 kg	Paquete de transporte:	Embalaje estándar para exportación con cartón
Especificación:	Sensor de presión de silicio	Marca:	El sensor HT
Origen:	Baoji, China	Código Hs:	9026201090
Capacidad de producción:	2000pcs/mes
Resaltar:	transmisor de presión de salida digital , Sensor de presión para la industria alimentaria , Transmisor de presión SMART con garantía

Descripción de producto

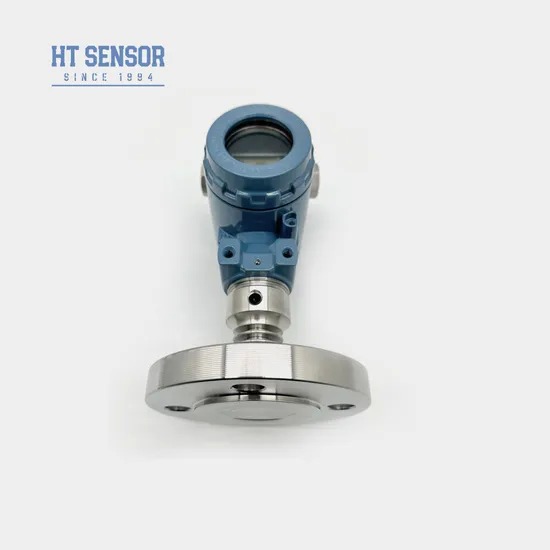

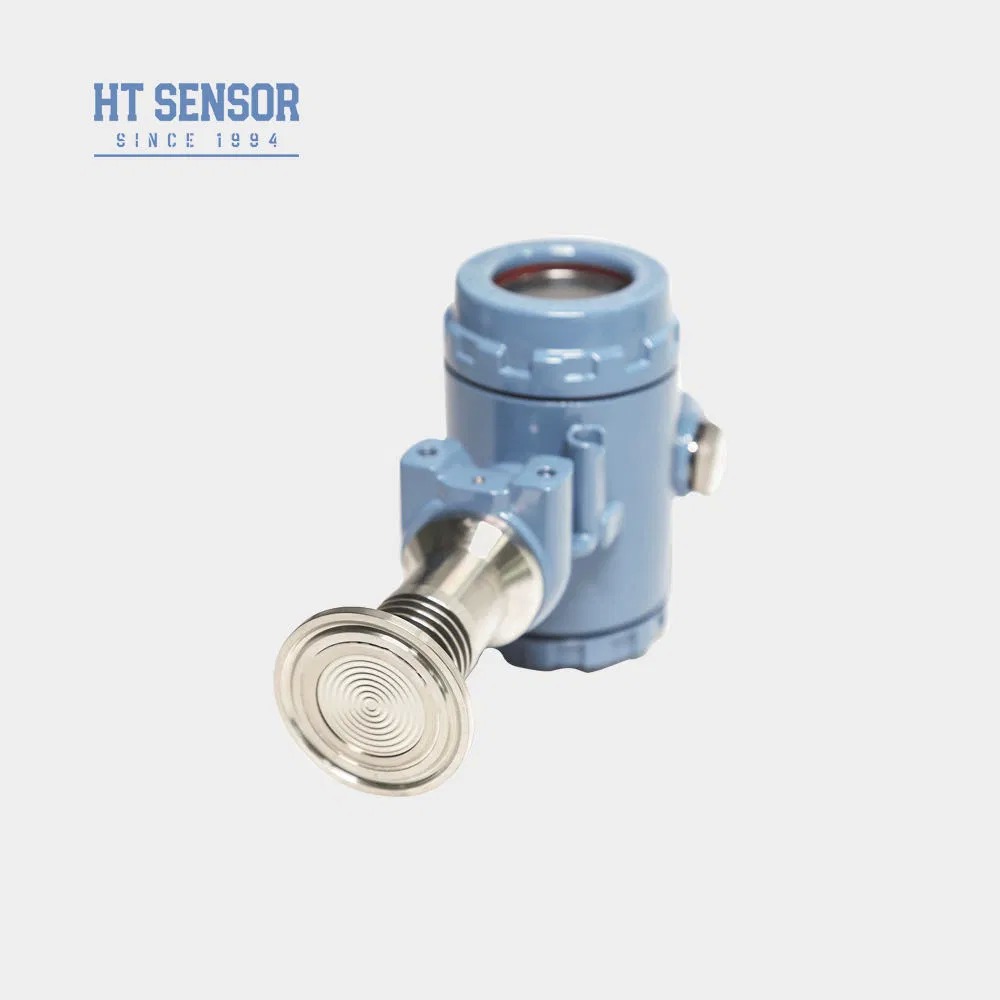

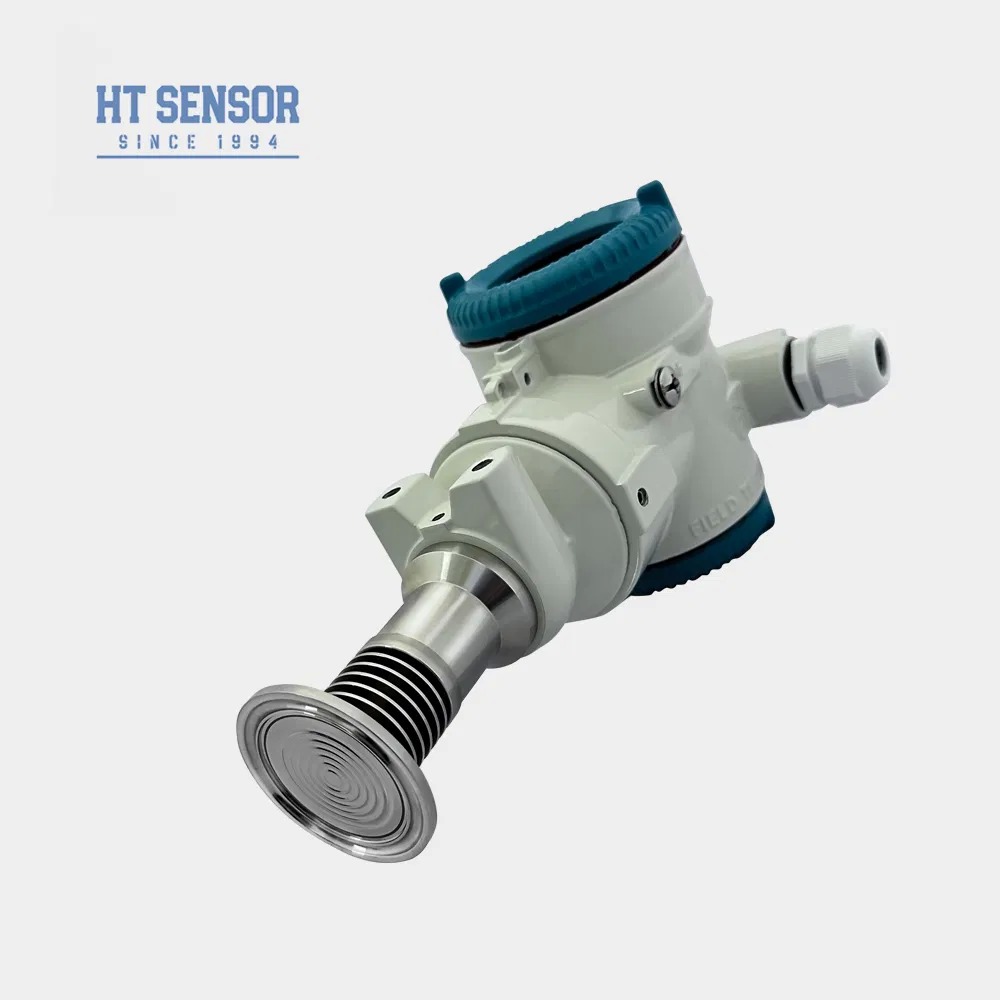

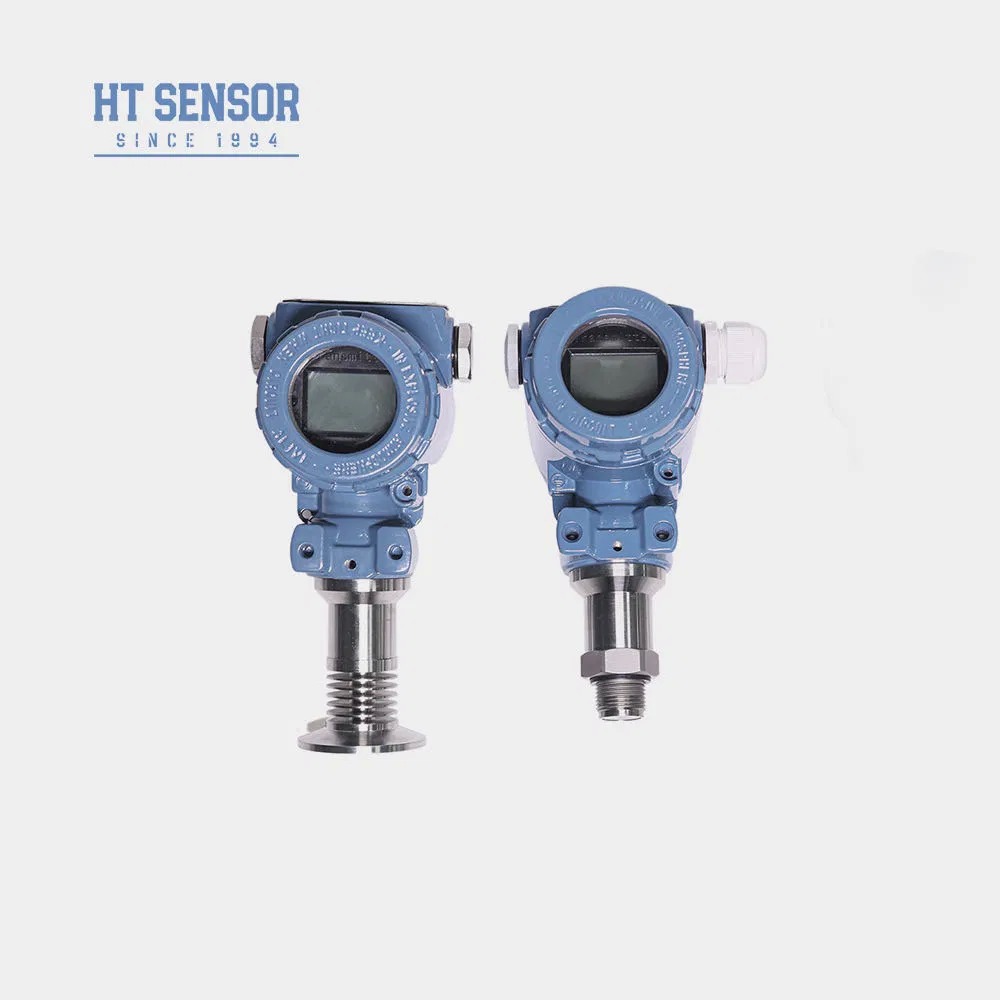

Transmisor de presión BPHT24-III

Introducción:

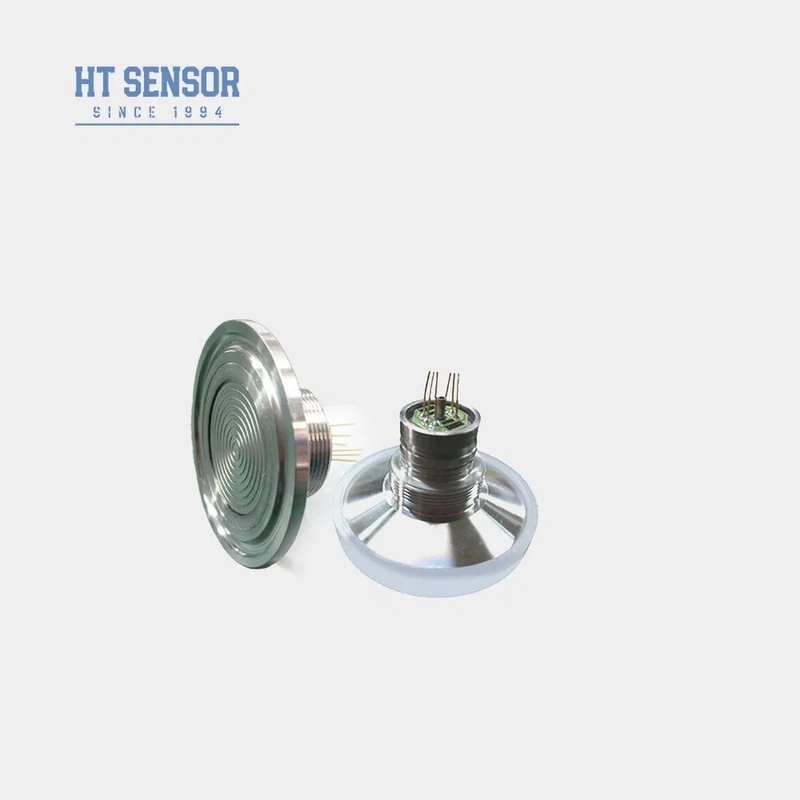

El transmisor de presión BPHT24-III utiliza el núcleo de aislamiento de resistencia a la presión de silicio de la serie HT como elemento de medición de señal. Cuenta con un diafragma enrasado totalmente metálico y soldadura directa con la conexión de proceso, lo que garantiza conexiones precisas entre la conexión de proceso y el diafragma de medición. Todo el producto ha sido sometido a rigurosas pruebas, lo que garantiza un rendimiento estable y fiable y previene eficazmente el problema de la obstrucción del orificio de presión causada por medios cristalizantes.

Características del producto:
1. Amplio rango de medición, varias opciones de interfaz de presión
2. Diversas opciones de señal de salida
3. Cero y escala completa ajustables
4. Alta precisión, múltiples conexiones de proceso estériles

Aplicaciones:
1. Adecuado para medir gases y líquidos no corrosivos con 316L
2. Industrias médica, biofarmacéutica y de higiene alimentaria para el procesamiento estéril
3. Se utiliza en las industrias del papel y la química, así como para mediciones de presión de nivel de aguas residuales y latas de bebidas. Adecuado para sistemas de control hidráulicos y neumáticos

Parámetros de rendimiento
Rango de medición	-100kPa…0kPa ~ 35kPa…3.5MPa
Tipo de presión	Presión manométrica, Presión absoluta, Presión sellada
Sobrecarga	≤ 1,5 veces el rango nominal
Precisión a 25ºC	±0,25% (Típico) ±0,5% (Máximo)
Repetibilidad	≤0,1%FS
Histéresis	≤0,1%FS
Estabilidad a largo plazo	±0,1%F.S/Año(Típico) ±0,2%F.S/Año(Máximo)
Deriva de temperatura del punto cero	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Deriva de temperatura a escala completa	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Respuesta de frecuencia	2.4Khz
Temperatura de compensación	0-70ºC(≤10mpa, personalizable)
Temperatura de funcionamiento	-20ºC~80ºC
Temperatura de almacenamiento	-40ºC~120ºC
Vibración	10g,55Hz ~ 2kHz
Material de la carcasa	304,316L
Material del diafragma	316L
Resistencia de aislamiento	100MΩ 100VDC
Clasificación a prueba de explosiones	Ex db IIC T6 Gb
Grado de protección	IP65
Junta tórica	Caucho de flúor
Peso	~0,3 kg

Señal de salida	Tensión de alimentación	Tipo de salida
4~20mA	12~30VDC	2/3/4 hilos
0~10/20mA		3 hilos
0/1~5V
0/1~10V
0.5~4.5V	5VDC
Protocolo de comunicación RS485	3.6~30V / Batería	4 hilos

Consejos para pedidos

1. Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
2. Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital.
3. Al pedir transmisores con un cabezal de visualización LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
4. Para garantizar un funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos en el sitio y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
5. El rango de temperatura de trabajo nominal de la junta tórica de caucho de flúor es de -20ºC a 250ºC. Cuando la temperatura de funcionamiento del producto es inferior a -20ºC, es necesario elegir una junta tórica de EPDM.
6. La longitud del cable predeterminada es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno. Si necesita un material de cable diferente, especifíquelo en el pedido.
7. Para requisitos especiales como vibraciones fuertes, fuerza de impacto instantánea, fuertes interferencias electromagnéticas o de radiofrecuencia, informe a nuestra empresa y especifíquelos en el pedido.

Guía de pedidos
BP93420XX	Transmisor de presión
	Código	Construcción del esquema
	IB	Transmisor de presión general			IX	Transmisor de presión con pantalla
	IE	Transmisor de presión de aviación resistente a los golpes			IIC/III	Transmisor de presión general/con pantalla industrial
	IF	Transmisor de presión a prueba de humedad			IIE/IIIE	Transmisor de presión general/con pantalla
	IN	Transmisor de presión dedicado a aire acondicionado
	IC	Transmisor de presión de alta temperatura
	IQ/IQT	Transmisor de presión de diafragma grande/alta temperatura
		Rango de medición	-100kPa…0kPa ~ 35kPa…3.5MPa
		(0-X)Kpa o MPa	X: Indica el rango de medición real
			Código	Fuente de alimentación
			D1	24VDC
			D2	5VDC
			D3	Otros
				Código	Señal de salida
				S1	4~20mADC	S5	0~20mADC
				S2	1~5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC
					Código	Conexión de presión
					J1	M20×1.5
					J2	G1/2
					J3	G1/4
					J4	7/16-20UNF
					J5	Otros
						Código	Conexión eléctrica
						B1	Hirschmann
						B2	Enchufe PG7
						B3	Salida de cable sellado
						B4	Carcasa industrial 2088
						B5	Carcasa industrial 2088 con pantalla
						B6	Otros
							Código	Tipo de presión
							G	Presión manométrica
							A	Presión absoluta
							S	Presión de referencia sellada

Preguntas frecuentes:
1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
2. P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM
3. P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
4. P: ¿Cuál es el período de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC está siempre disponible.

Certificación:	CE, RoHS

Cantidad de orden mínima:	1 pieza
Precio:	US $55-60 / Piece
