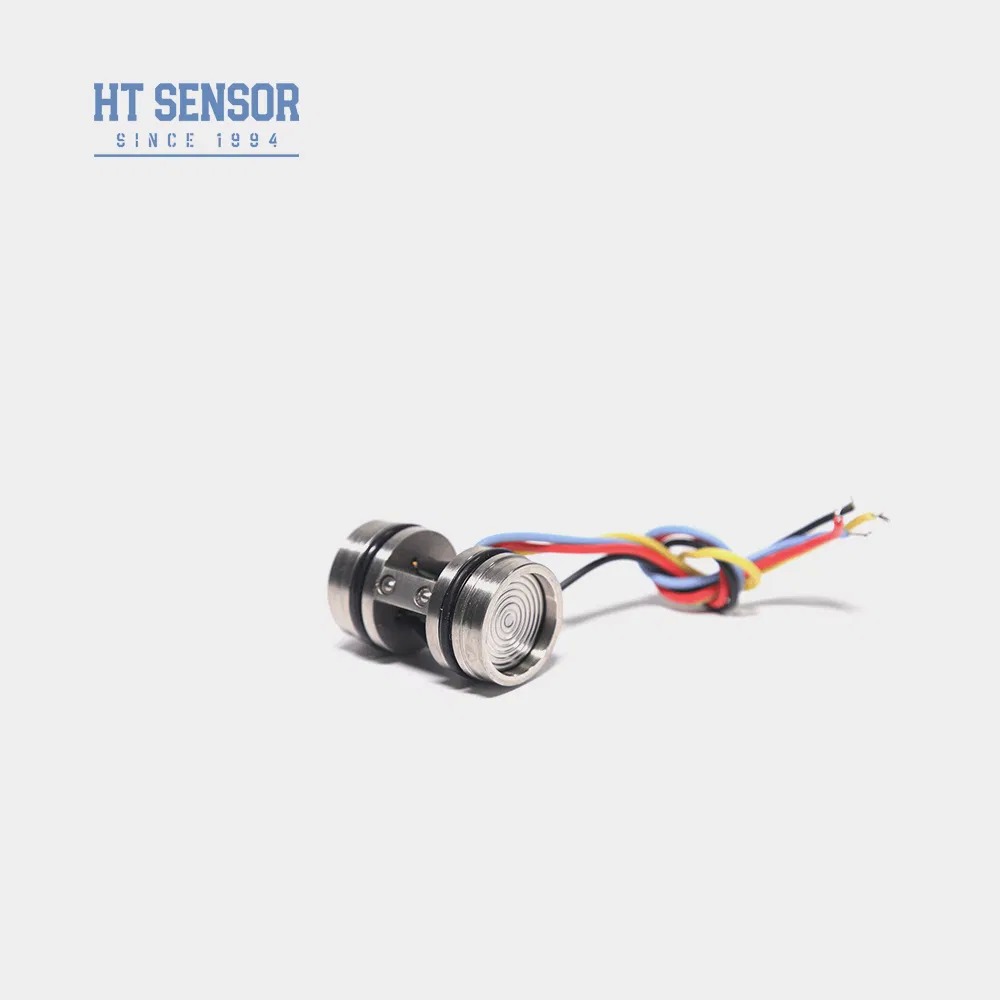

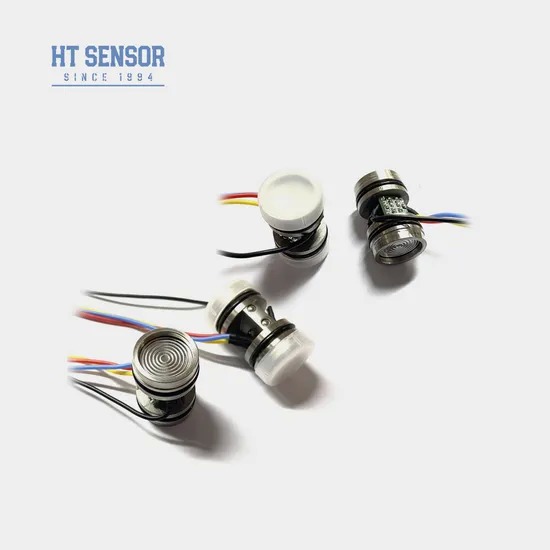

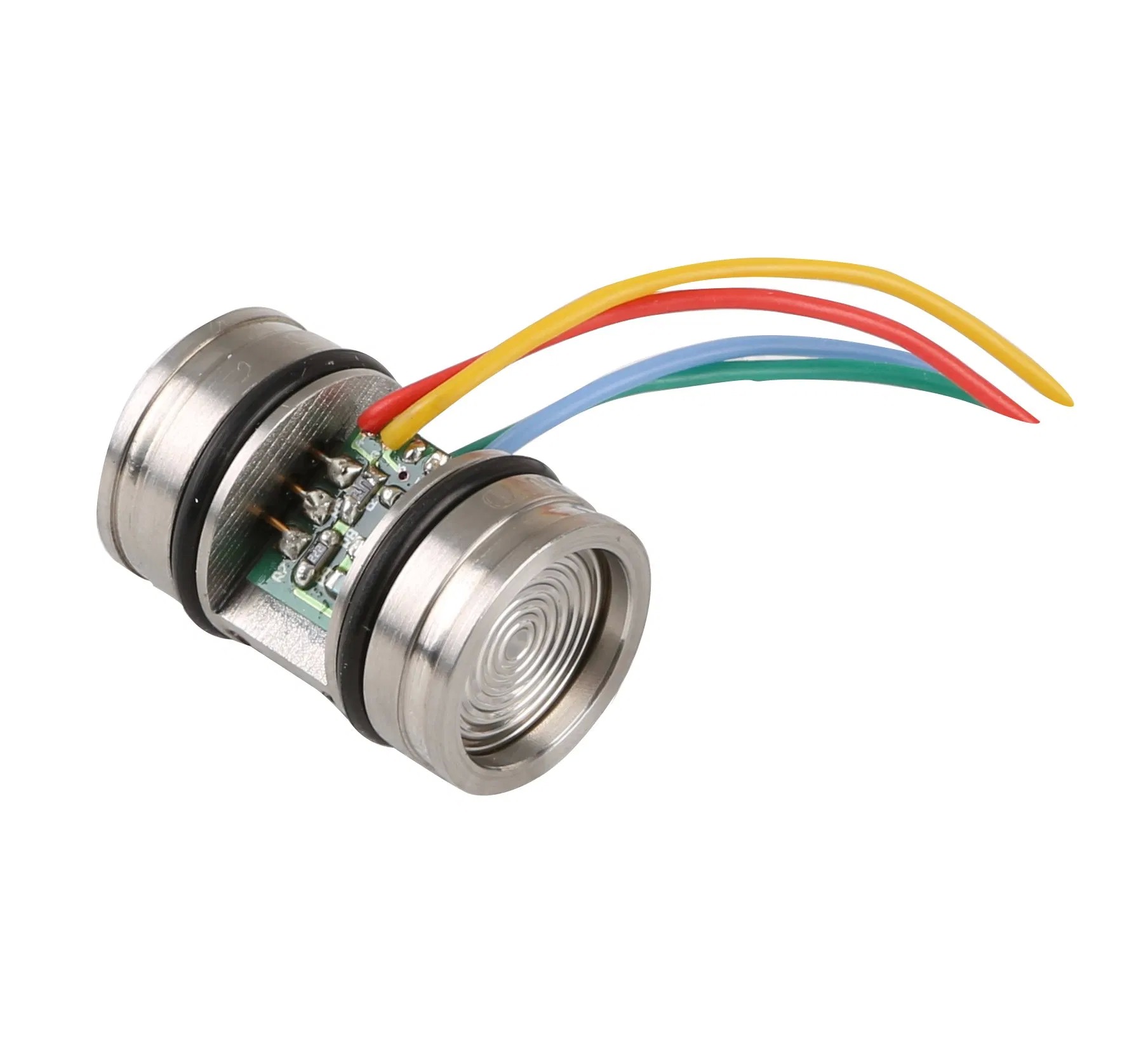

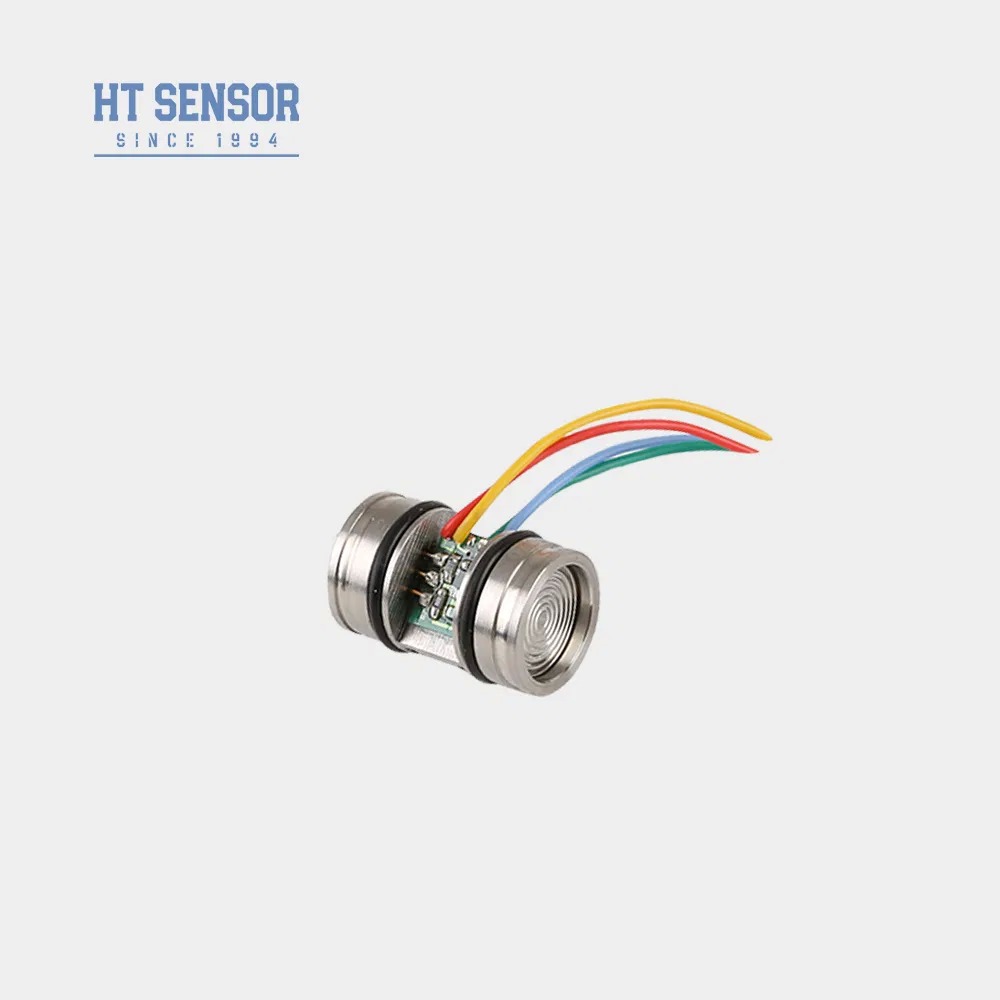

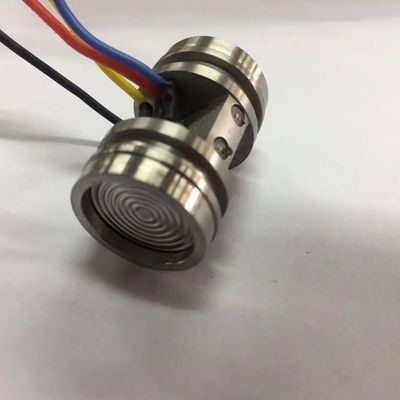

Baoji Hengtong Ht20V Sensor de presión de silicio difuso piezoresistivo diferencial

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Informacion basica
Certificación: RoHS
Cantidad de orden mínima: 5
Precio: 40
Mejor precio Contactar ahora
Información detallada
Modelo No.: Las demás: Para: Transmisor de presión de silicio difuso
Tipo de señal de salida: Tipo analógico Proceso de producción: Integración
Material: Acero inoxidable Tipo de hilo: No
Tipo de cableado: Cuatro alambres Medio de medición: Gas y líquido
Clasificación IP: IP65 Personalizado: Personalizado
Fuerza: 5-10VCC Producción: MV
Tipo de presión: Presión diferencial Longitud: 29.6 mm
Paquete de transporte: caja de cartón Especificación: 29.5m m
Marca: - ¿ Qué es esto? Origen: Porcelana
Código Hs: 9026209090 Capacidad de producción: 50000 PCS/año
Resaltar:

Sensor de presión diferencial HT20V

,

con una capacidad de transmisión de presión de silicio piezorresistivo

,

Sensor de presión de silicio difuso

Descripción de producto

Baoji Hengtong HT20V Sensor de presión de silicio difuso piezoresistivo diferencial

Introducción:
El HT20V es un sensor de presión diferencial que utiliza una presión difusa altamente estableEl núcleo es de silicio y está envuelto en una carcasa de acero inoxidable de 316 litros.El sensor funciona con una fiabilidad excepcional.a través de un diafragma de acero inoxidable y un aceite de silicio sellado, asegurando una precisiónEl chip sensible se mantiene aislado de loscontacto directo con el medio medido, estableciendo un estado totalmente sólidoEn el caso de los motores de alta tensión, la presión diferencial de los motores de alta tensión es la misma que en el caso de los motores de alta tensión.El producto versátil es adecuado para diversas aplicaciones que requieren unmedición precisa de la presión diferencial
Características del producto:
  1. Rendimiento estable y fiable
  2. Alta resistencia a la presión estática
  3. Eficacia en cuanto a costes
Aplicaciones:
  1. Detección de presión diferencial
  2. Instrumentos de calibración de presión
  3. Medición del nivel del líquido
Rendimiento eléctrico:
  1. Se aplicará una corriente de corriente: ≤ 10 VDC
  2. Válvula de salida de modo común: 50% de la entrada (típica)
  3. Impedancia de entrada:4KΩ~20KΩ
  4. Impedancia de salida:2.5KΩ~6KΩ
  5. Conexión eléctrica: alambre de alta temperatura de 100 mm.
Parámetros de rendimiento:
Rango de medición 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
  Tipo de producto - ¿ Qué? Unidad
Linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción de compensación cero   0 ± 1 0 ± 2 MV
Producción a escala completa   No más de 20 KPa 50 ± 1 50 ± 2 MV
≥ 35 kPa 100 ± 1 100 ± 2 MV
Temperatura de desplazamiento cero. No más de 20 KPa ± 1 ± 2.5 % F.S.
≥ 35 kPa ± 08 ± 15 % F.S.
Temperatura de escala completa. No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 08 ± 15 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 4MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso ~ 45 g
Los parámetros se ensayarán en las siguientes condiciones: tensión constante de 10 V y temperatura ambiente de 25oC.

Baoji Hengtong Ht20V Sensor de presión de silicio difuso piezoresistivo diferencial 0
Baoji Hengtong Ht20V Sensor de presión de silicio difuso piezoresistivo diferencial 1

Proyecto de construcción
Dimensión Baoji Hengtong Ht20V Sensor de presión de silicio difuso piezoresistivo diferencial 2
Las notas:El extremo de salida es el terminal positivo. Si hay cambios en los colores del cable, consulte la etiqueta adjunta al sensor para obtener información precisa

Conexión eléctrica y compensación

Baoji Hengtong Ht20V Sensor de presión de silicio difuso piezoresistivo diferencial 3


Ejemplos de selección
Baoji Hengtong Ht20V Sensor de presión de silicio difuso piezoresistivo diferencial 4
Consejos para ordenar
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.

Empresa


Baoji Hengtong Ht20V Sensor de presión de silicio difuso piezoresistivo diferencial 5
Pregunta y respuesta

1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.

2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM

3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega
.
4.P: ¿Cuál es el período de entrega típico?
R: 5 a 8 días laborables para los modelos estándar.

5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo
.
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
