Información detallada

Modelo NO.:	Se aplican los siguientes requisitos:	Para:	Transmisor de presión de silicio difuso
Tipo de señal de salida:	Tipo analógico	proceso de producción:	Integración
Material:	Acero inoxidable	Tipo de hilo:	No
Tipo de cableado:	Cuatro alambres	Medio de medición:	Gas y líquido
Clasificación IP:	IP65	Personalizado:	Personalizado
Fuerza:	10VDC	Producción:	10 mv/v
Diámetro:	19 mm	Alto:	OEM
Paquete de transporte:	caja de cartón	Especificación:	Personalizado
Marca:	Sensor de alta velocidad	Origen:	Porcelana
Código HS:	9026209090	Capacidad de producción:	50000 PCS/año
Resaltar:	Sensor de gasolina de alta presión de 19 mm , Transmisor de presión para sistema de GNC , Sensor de presión de gasolina con garantía

Descripción de producto

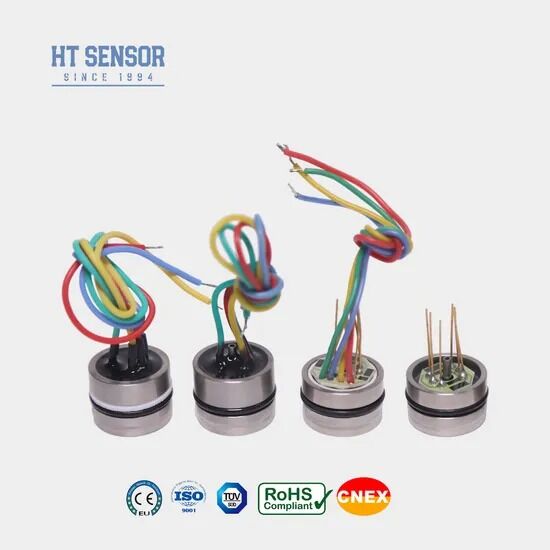

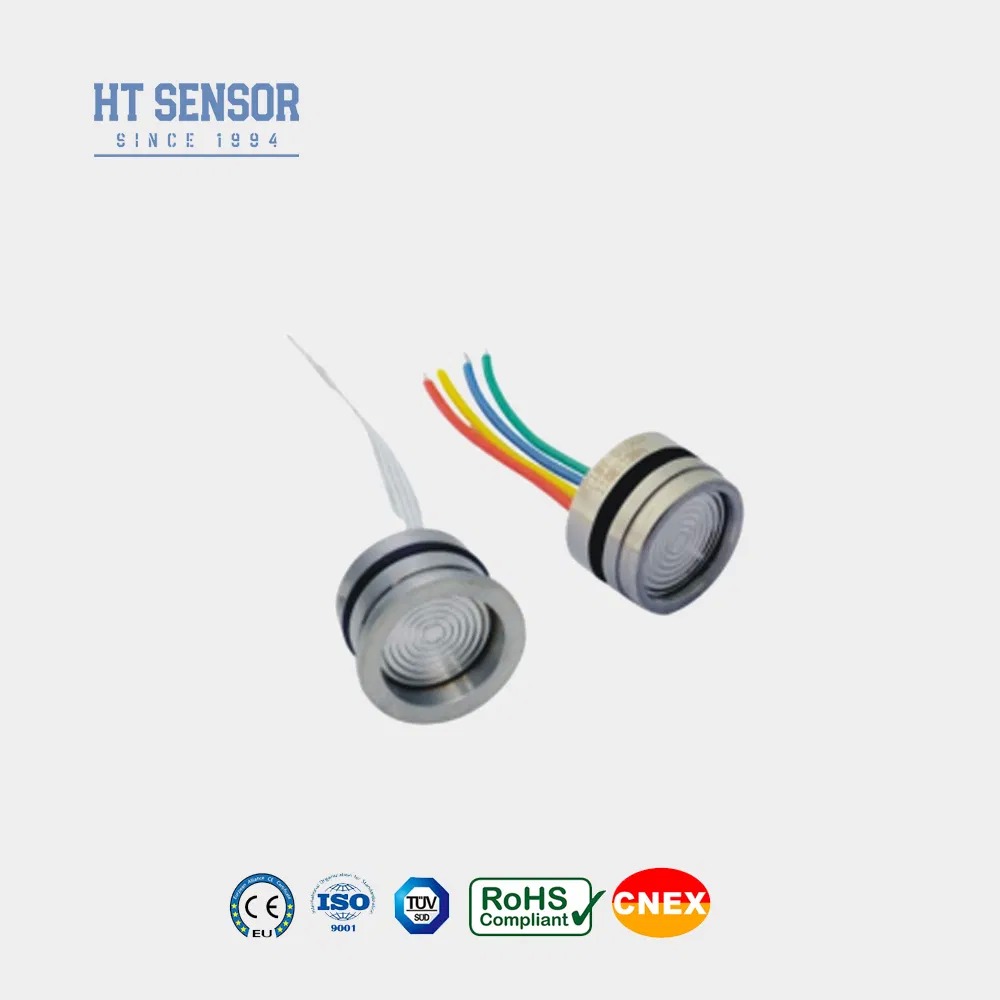

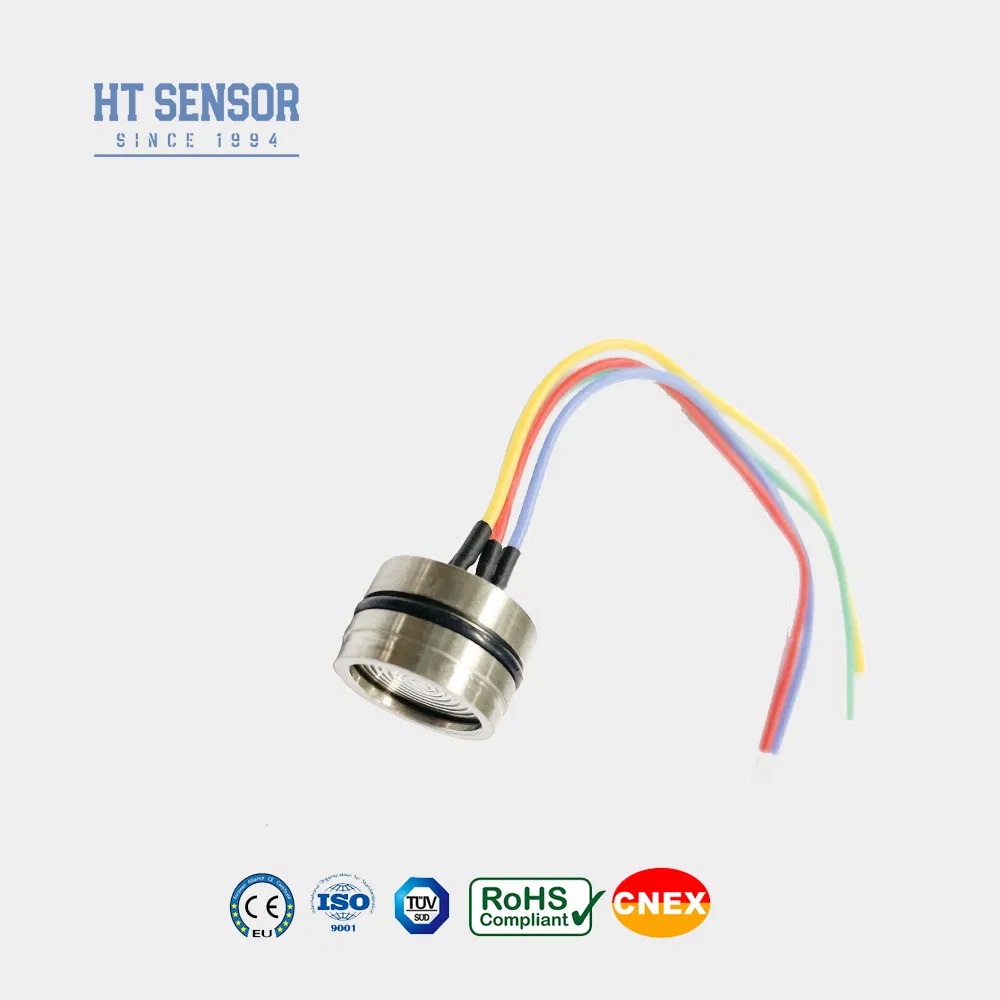

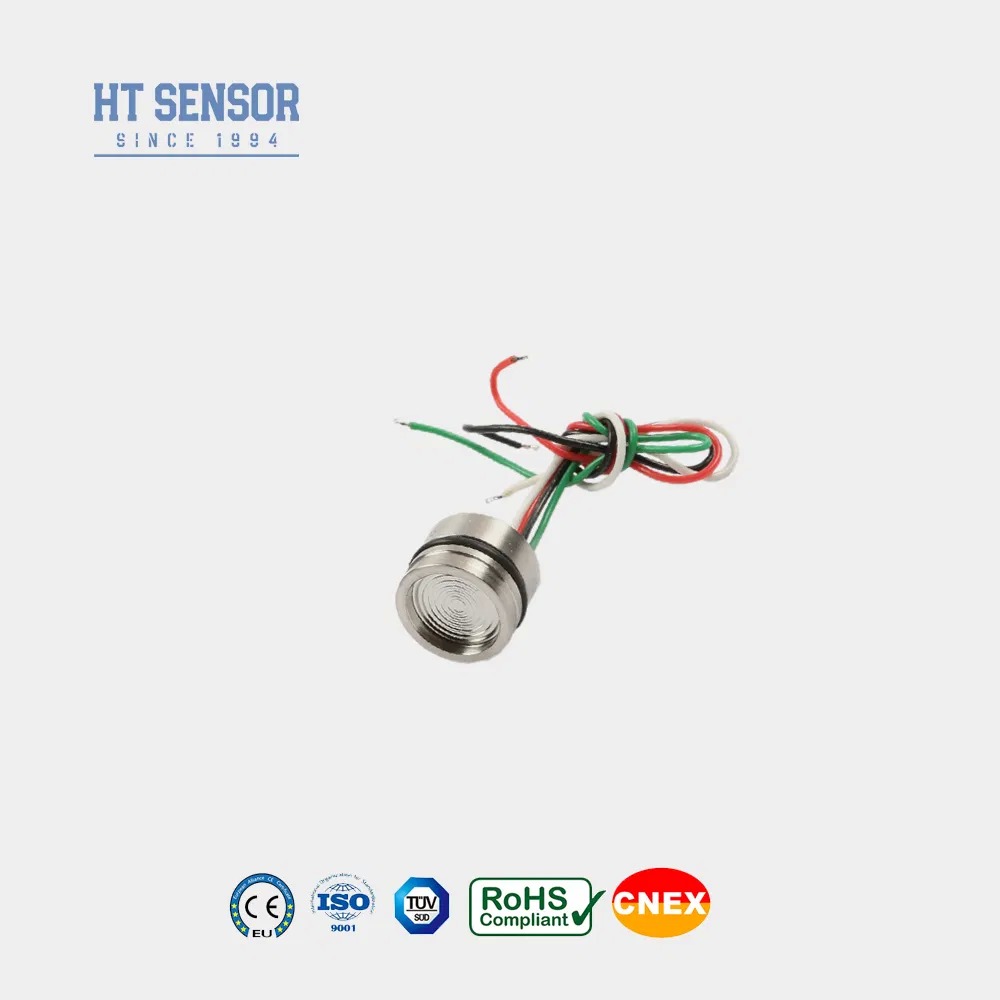

Sensor de presión OEM de 10 Vcc para transmisor

Introducción:
HT19V es un sensor de presión piezorresistivo de silicio con un núcleo de elemento de silicio difuso altamente estable.La presión diferencial del medio medido se transmite al diafragma de silicio a través de un diafragma de aislamiento 316L yaceite de silicona sellado. Utiliza el efecto piezorresistivo del silicio difuso para medirla presión de líquidos y gases. El sensor de presión HT26V está equipado con unajunta tórica para el sellado de presión, lo que facilita su instalación.Características del producto:

Suministro de voltaje constante y salidas de señales estándarConexión eléctrica: cable de alta temperatura de 100 mm, cable plano y

La
altura es de 7 mm, se pueden personalizar varias estructurasSe aplica en varios sitios de procesos industriales, incluidos petróleo, química, metalurgia, energía e hidrología.

Conexión eléctrica: cable de alta temperatura de 100 mm, cable plano y

Adecuado para sistemas de control hidráulicos y neumáticosUtilizado en aplicaciones de control de procesos
Rendimiento eléctrico:
Fuente de alimentación: 10 VCC
Impedancia de entrada: 4KΩ~20KΩ

Impedancia de salida: 2.5KΩ~6KΩConexión eléctrica: cable de alta temperatura de 100 mm, cable plano y

conectores de clavijas.
Parámetros de rendimiento:
Rango de medición10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa

Absoluto (A)
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA		Sellado (S)	3500KPaS, 7MPaS, 10MPaS
			Típ.
		Máx.	Unidad
				±0.15	±0.3
%F.SmV				0.05	°C
%F.S				0±1	°C
%F.SSalida de desplazamiento cero				0±1	°C
mVmV				≤20KPa	±2.5
50±2mV	0~70	100±1		100±2	±2.5
	-20~80	≤20KPa		±1	±2.5
%F.S	0~70	±0.8		±1.5	°C
	-20~80	≤20KPa		0~50	°C
%F.S	0~70	±0.8		±1.5	°C
	-20~80	≤20KPa		0~50	°C
≥35kPa	0~70	°C			Presión de ruptura
	-20~80	°C			Presión de ruptura
-40~125		°C			Presión de ruptura
3 veces la escala completa					Presión de ruptura
5X la escala completa
0.2 %
Material del diafragma		316L			Resistencia de aislamiento
≥200MΩ 100VCC
Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz
100g, 11ms
≤1ms
Caucho de nitrilo o caucho de flúor
Aceite de silicona
~25g

Conexión eléctrica y compensación

1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el

requerido hermeticidad

2. Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.

3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños al núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en

la cámara de presión negativa del núcleo.
6. Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.

1.Q: ¿Cuáles son las características de sus transmisores de sensor de presión?

A: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
4.Q: ¿Cuál es el período de entrega típico?

2.Q: ¿Puedo personalizar especificaciones especiales?

4.Q: ¿Cuál es el período de entrega típico?

3.Q: ¿Cuál es su capacidad de producción?A:

Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.

.
4.Q: ¿Cuál es el período de entrega típico?

A: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.

5.Q: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?

A: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo

Certificación:	RoHS

Cantidad de orden mínima:	5
Precio:	15
