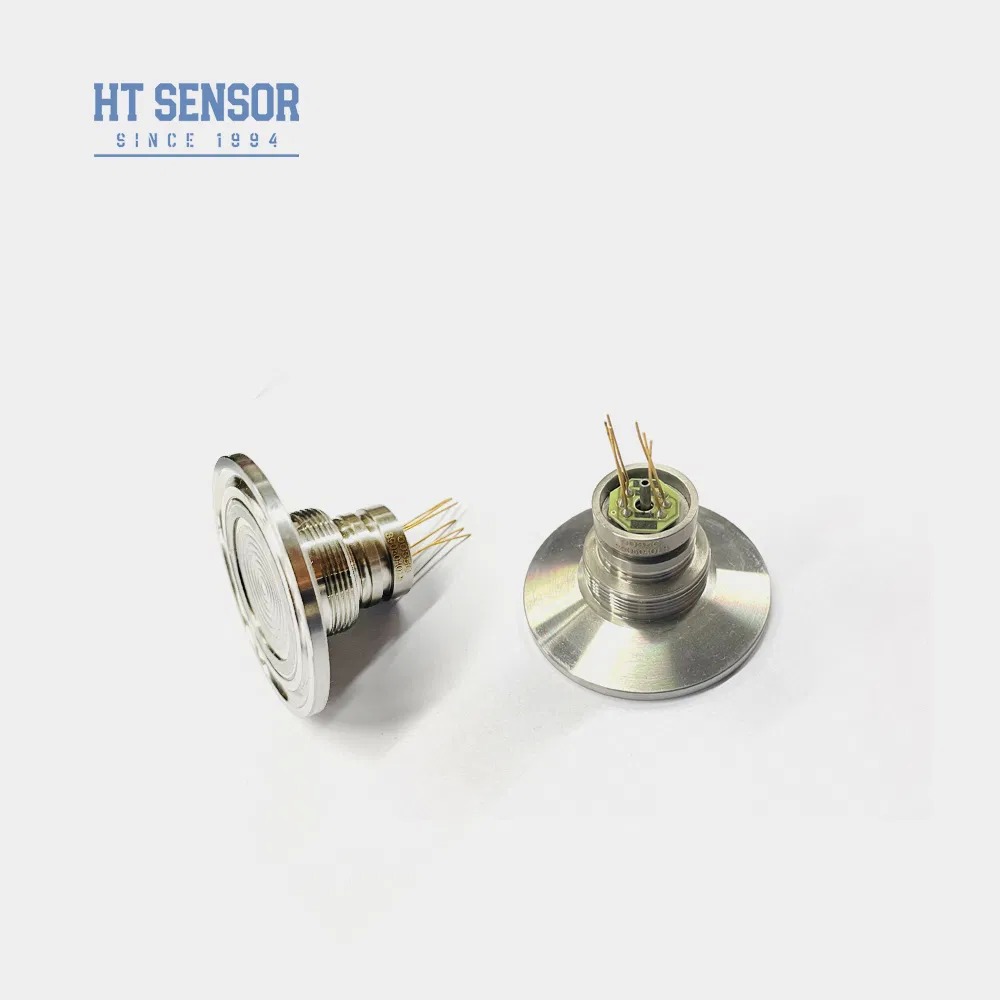

Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera

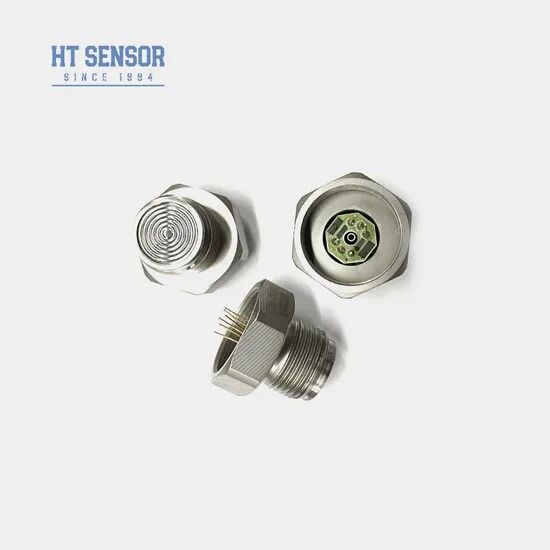

Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell
Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell Sanitary Industry Flush Diaphragm Pressure Sensor with Clamp Level Sensor Cell
Informacion basica
Certificación: RoHS
Cantidad de orden mínima: 5
Precio: 36
Mejor precio Contactar ahora
Información detallada
Modelo NO.: Ht-IQ Para: Transmisor de presión de silicio difuso
Tipo de señal de salida: Tipo analógico proceso de producción: Integración
Material: Acero inoxidable Tipo de hilo: No
Tipo de cableado: Cuatro alambres Medio de medición: Gas y líquido
Clasificación IP: IP65 Personalizado: Personalizado
Fuerza: 1,5 mA/10 VCC Producción: señal del milivoltio
Conexión: abrazadera 50.4 Compensación de temperatura: 0-70
Paquete de transporte: caja de cartón Especificación: 50.4 mm
Marca: - ¿ Qué es esto? Origen: Porcelana
Código HS: 9026209090 Capacidad de producción: 50000 PCS/año
Resaltar:

Sensor de presión del diafragma

,

célula de sensor de nivel con abrazadera

,

Sensor de transmisión de presión sanitaria

Descripción de producto

Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera 0Sensor de presión de diafragma enrasado para la industria sanitaria con abrazadera
Sensor de presión piezorresistivo de silicio HT-IQ

Introducción:Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
HT-IQ es un sensor de presión de diafragma enrasado con un chip de silicio difuso altamente estable. La presión se transmite al chip sensible a través de un acero inoxidable diafragma y aceite de silicona sellado. El chip sensible no contacta directamente con el medio medido. Este producto presenta una estructura de diafragma plano, lo que lo hace fácil de limpiar y altamente confiable. Es adecuado para aplicaciones en industrias como la alimentaria y la higiene.

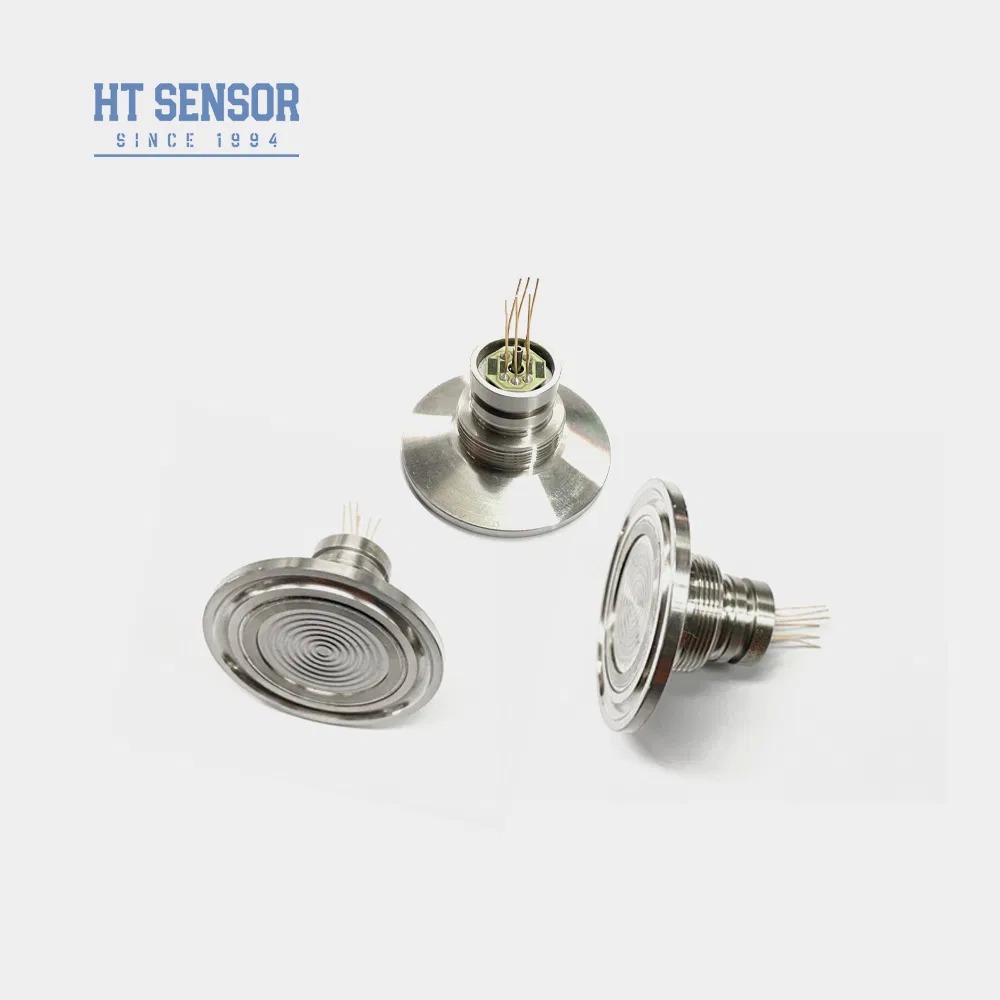

Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera 1

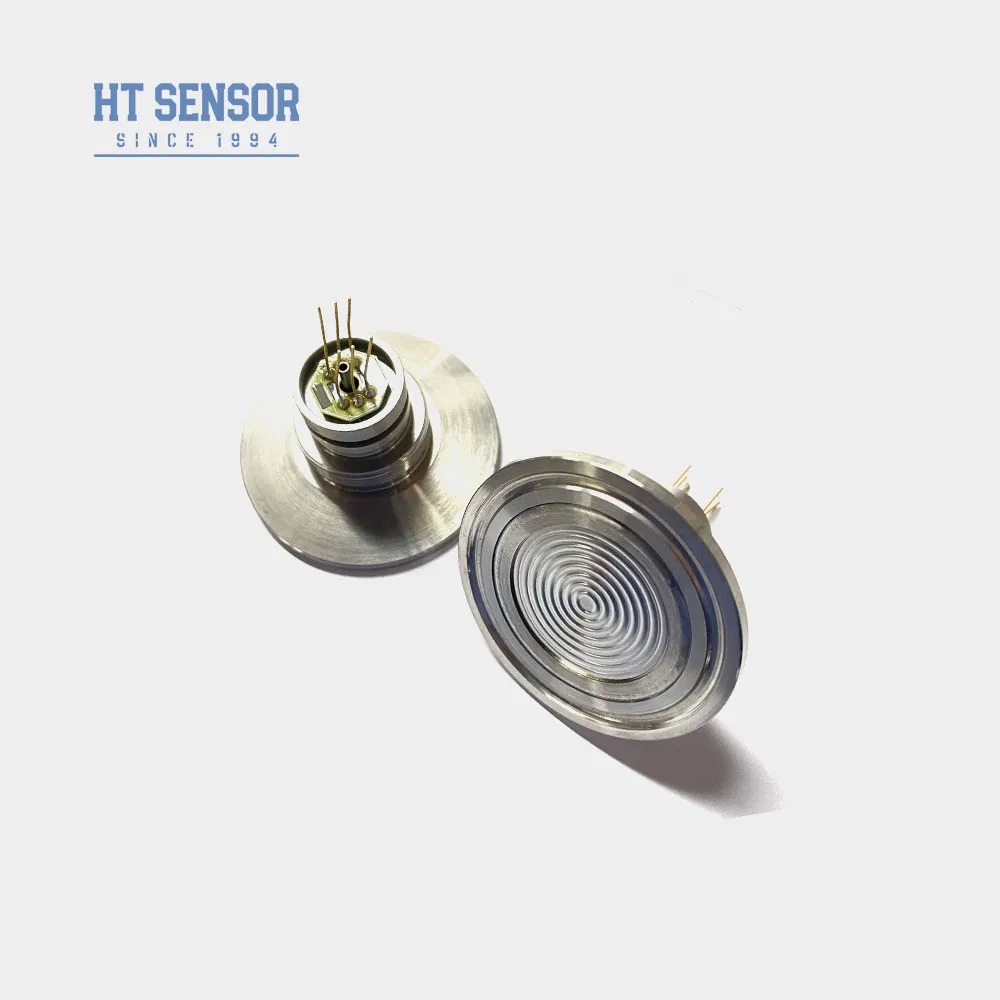

Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera 2

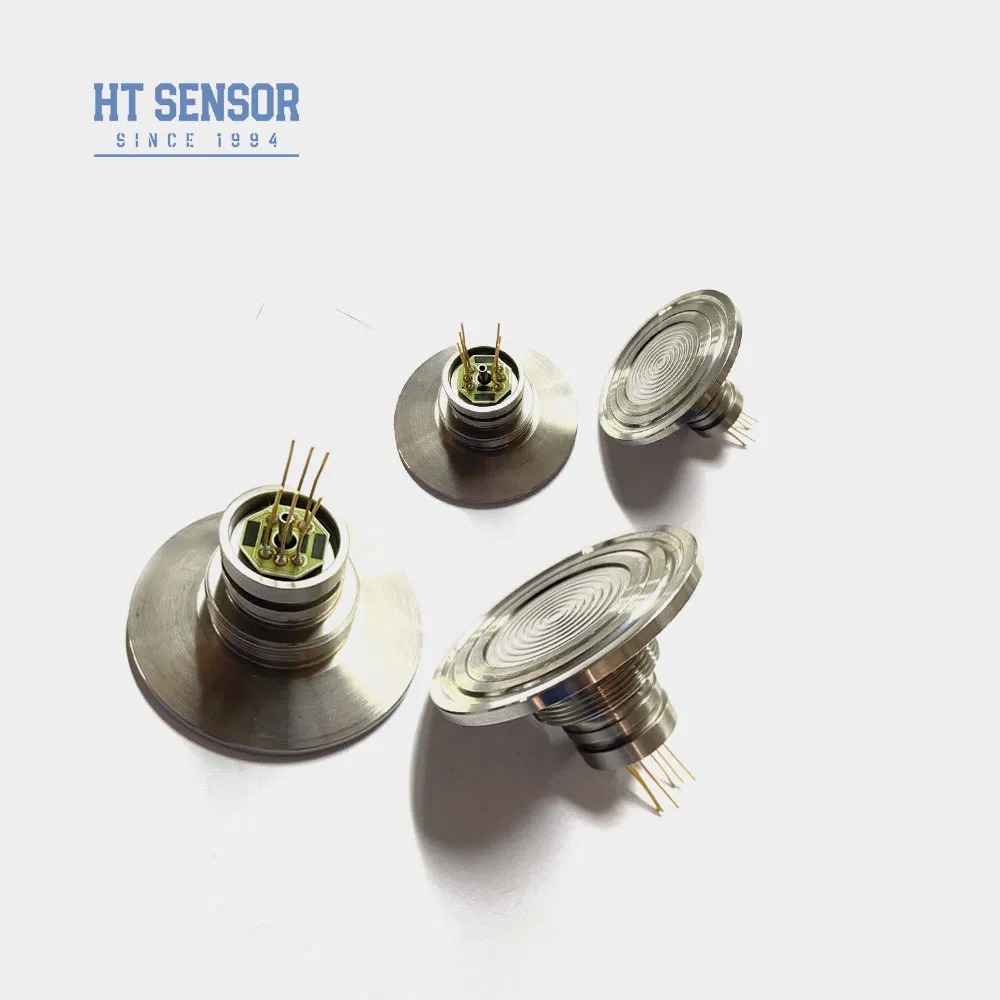

Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera 3
Características del producto:
  1. Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con materiales como titanio y Hastelloy para el diafragma
  2. Empleo de circuitos de película gruesa para la compensación de temperatura y el punto ceroNuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.corrección0.05
  3. fiabilidad, repetibilidad y estabilidad sobresalientes
  4. Estructura de diafragma enrasado, lo que facilita la limpieza
AplicacionesFuente de alimentación:        ≤2mA CC (Típico 1.5mA CC)
  1. Adecuado para medir la presión de gases y líquidos no corrosivos con compatibilidad con acero inoxidable 316LIndustria de alimentos y bebidas
  2. Control de procesos industriales
  3. Industria farmacéutica
  4. Rendimiento eléctrico
:Fuente de alimentación:        ≤2mA CC (Típico 1.5mA CC)
  1. Impedancia de entrada  :     2.5KΩ~6KΩ
  2. Impedancia de salida:     2.5KΩ~6KΩ
  3. Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm.
  4. Parámetros de rendimiento:
Rango de medición
Manométrica (G) 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa Absoluta (A)
100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA Sellada (S)
3500KPaS
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas. Máx. Unidad No linealidad
  ≤20KPa ±0.3 %F.S Temperatura compensada
 Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas. 0.1 %F.S Temperatura compensada
   0.05 0.1 %F.S Temperatura compensada
  ≤20KPa 0±2 mV Deriva de temperatura de desplazamiento cero
  ≤20KPa 0~50 50±30 mV Deriva de temperatura de desplazamiento cero
0~70 100±30 mV Deriva de temperatura de desplazamiento cero
≤20KPa 0~50 %F.S %F.S Temperatura compensada
0~70 ±1 %F.S Temperatura compensada
≤20KPa 0~50 %F.S %F.S Temperatura compensada
0~70 ±1 %F.S Temperatura compensada
≤20KPa 0~50 ºC Sobrecarga admisible
0~70 ºC Sobrecarga admisible
  -20~80 ºC Sobrecarga admisible
 -40~125 ºC Sobrecarga admisible
Tome el valor más pequeño entre 3 veces la escala completa o 120MPa   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
5X la escala completa   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
0.2 %  Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas. Material del diafragma
316L   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
≥200MΩ 100VCC   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
100g,11ms   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
≤1ms   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
Caucho de nitrilo o caucho de flúor   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
Aceite de silicona   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
~150g   Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.

Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
Dimensión


Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera 4




Conexión eléctrica y compensación


Conexión eléctrica y compensación

Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera 5
Ejemplos de selección
Consejos para pedidos
Sensor de presión de diafragma enrasado para la industria sanitaria con célula de sensor de nivel con abrazadera 6
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el
     estanqueidad requerida
2. Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o dañar la placa de compensación.
3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños al núcleo debido a la deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en         la cámara de presión negativa del núcleo.
6. Si hay algún cambio en los pines, siga la etiqueta del núcleo real como referencia.

Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.

1. P: ¿Cuáles son las características de sus transmisores de sensor de presión?
   R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.

5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
   R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.
 Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
    R:
 Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas. .
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
    R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.

5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
    R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo
.
6. P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
    R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota         por red de PC siempre está disponible.
