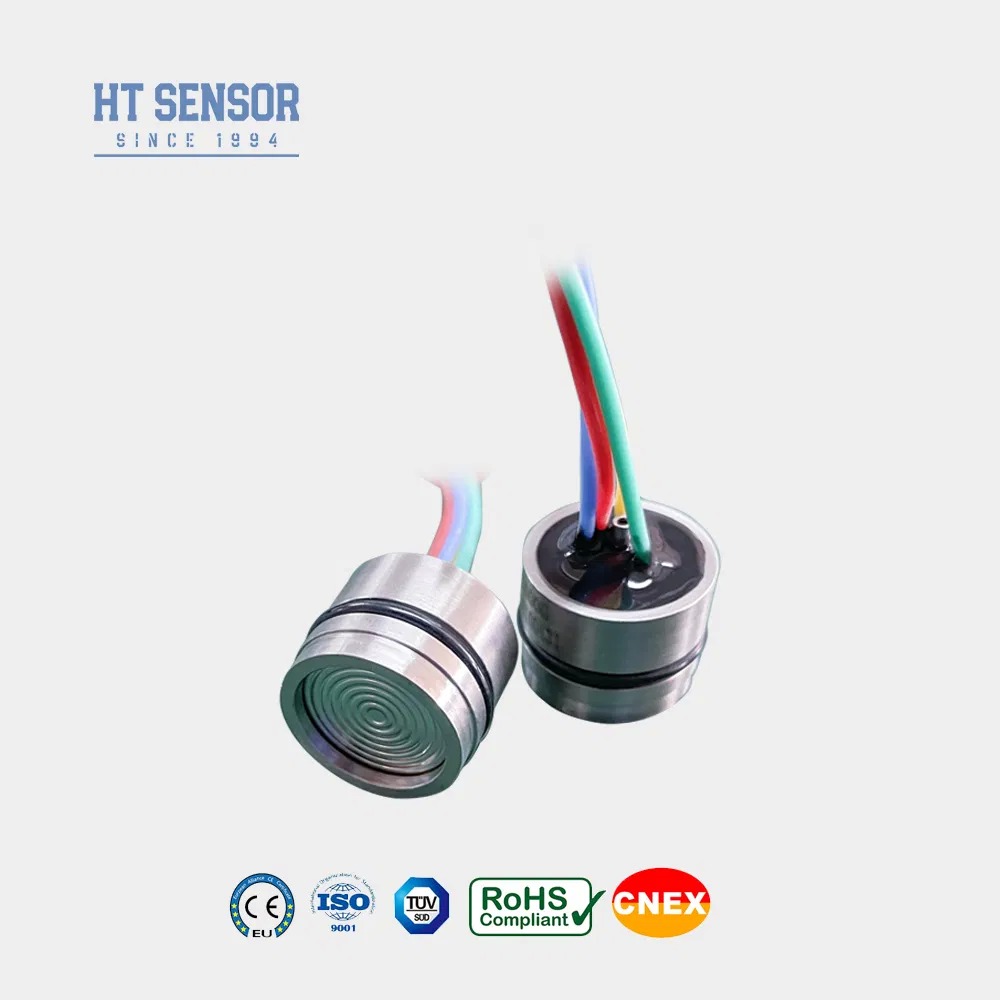

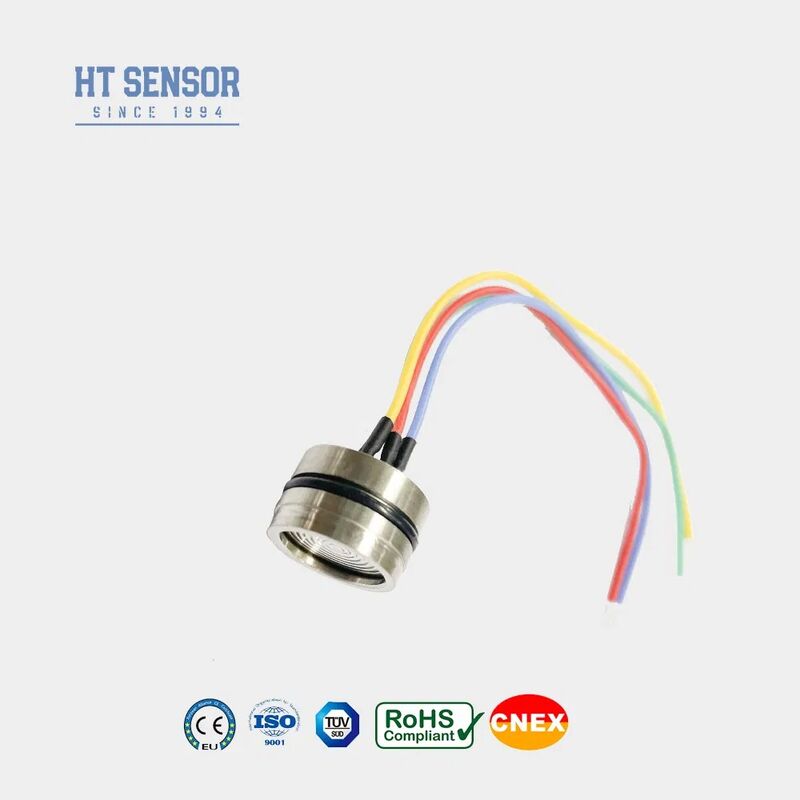

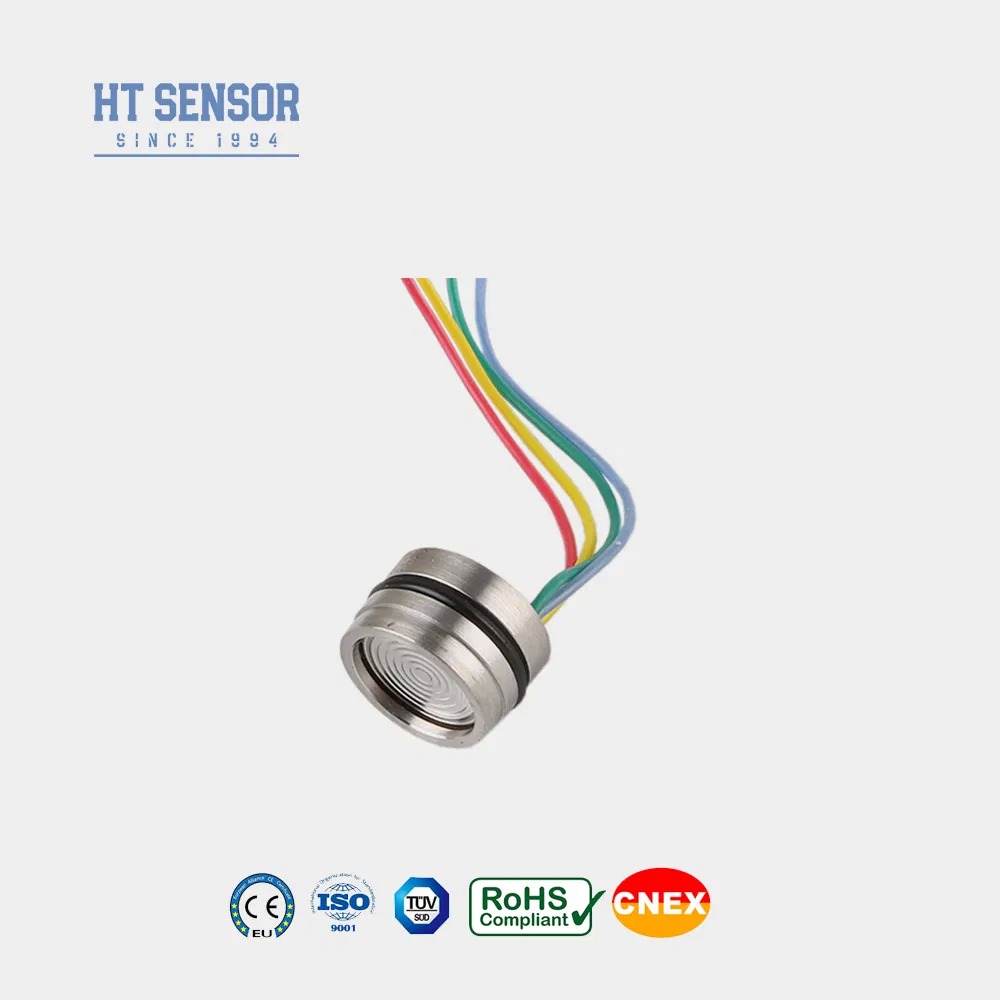

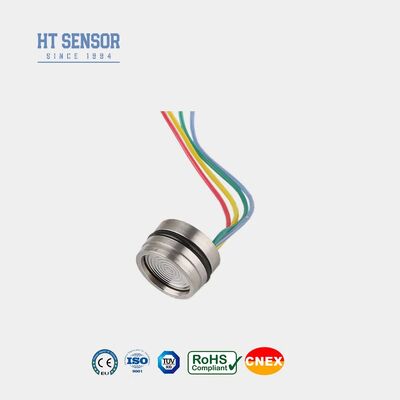

HT19F Célula de sensor de presión con sensor de nivel de compensación de temperatura
Certification:
RoHS
Minimum Order Quantity:
5
Price:
10
Product Details
| Modelo NO.: | HT19F | Para: | Transmisor de presión de silicio difuso |
|---|---|---|---|
| Tipo de señal de salida: | Tipo analógico | proceso de producción: | Integración |
| Material: | Acero inoxidable | Tipo de hilo: | No |
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Clasificación IP: | IP65 | Personalizado: | Personalizado |
| Fuerza: | 1,5A | Producción: | señal del milivoltio |
| Diámetro: | 19 mm | Compensación de temperatura: | Sí |
| Paquete de transporte: | caja de cartón | Especificación: | 19 mm |
| Marca: | - ¿ Qué es esto? | Origen: | Porcelana |
| Código HS: | 9026209090 | Capacidad de producción: | 50000 PCS/año |
| Resaltar |
Sensor de presión HT19F con compensación de temperatura,sensor de nivel con compensación de temperatura,Sensor transmisor de presión con garantía |
||
Product Description
HT19F Célula de sensor de presión con sensor de nivel de compensación de temperatura
Sensor de presión con compensación de temperatura
.
.
Sensor de presión con compensación de temperatura
Sensor de presión piezoresistivo de silicio de 19 mm
Introducción:
El HT19F funciona como un sensor de presión piezorresistivo de silicio, con un núcleo compuesto por un elemento de silicio difuso altamente estable.la presión de los líquidos y gases mediante la transmisión de la presión delmedio al diafragma de silicio a través de un diafragma aislante y aceite de silicio.La versatilidad del sensor encuentra un amplio uso en compresores de aire y refrigeraciónlos sistemas
Características del producto:
1Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con materiales como el titanio y Hastelloy para el diafragma
2.El uso de circuitos de película gruesa para la compensación de la temperatura y el punto cero corrección
3.confiabilidad, repetibilidad y estabilidad excepcionales
Aplicaciones:
1. Adecuado para medir la presión de los gases y líquidos no corrosivos con 316L compatibilidad con el acero inoxidable
2.Aplicado en diversos sitios de procesos industriales, incluyendo petróleo, química, metalurgia, energía e hidrología
3.Utilizado en las industrias marítima y de aviación
4Apto para sistemas de control hidráulico y neumático
5Utilizado en aplicaciones de control de procesos
Rendimiento eléctrico:
1Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
2.Impedencia de entrada: 3KΩ~6KΩ
3Impedancia de salida:2.5KΩ~6KΩ

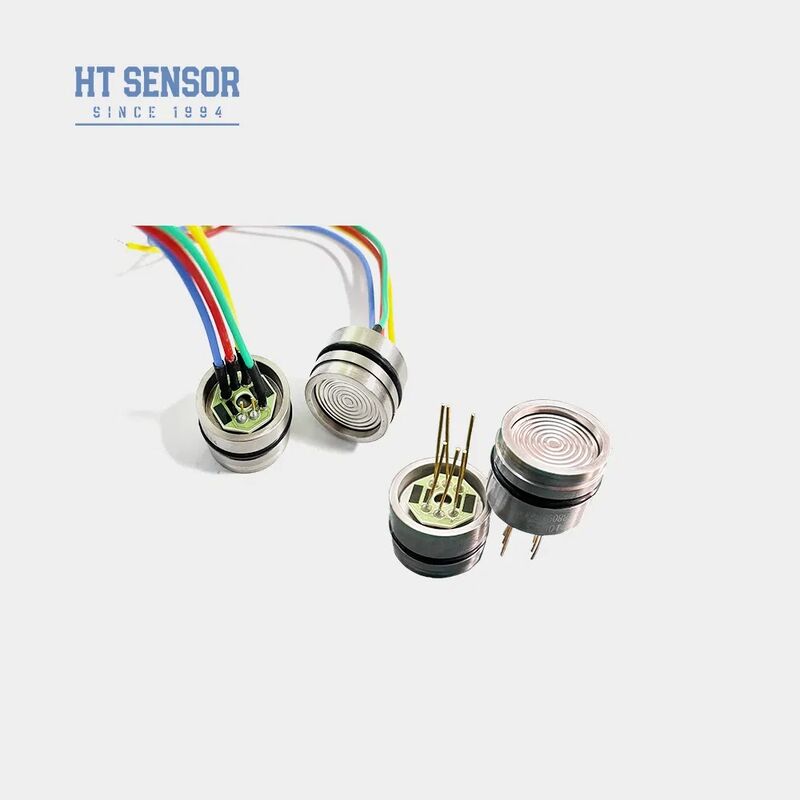

4Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm.
Introducción:
El HT19F funciona como un sensor de presión piezorresistivo de silicio, con un núcleo compuesto por un elemento de silicio difuso altamente estable.la presión de los líquidos y gases mediante la transmisión de la presión delmedio al diafragma de silicio a través de un diafragma aislante y aceite de silicio.La versatilidad del sensor encuentra un amplio uso en compresores de aire y refrigeraciónlos sistemas
Características del producto:
1Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con materiales como el titanio y Hastelloy para el diafragma
2.El uso de circuitos de película gruesa para la compensación de la temperatura y el punto cero corrección
3.confiabilidad, repetibilidad y estabilidad excepcionales
Aplicaciones:
1. Adecuado para medir la presión de los gases y líquidos no corrosivos con 316L compatibilidad con el acero inoxidable
2.Aplicado en diversos sitios de procesos industriales, incluyendo petróleo, química, metalurgia, energía e hidrología
3.Utilizado en las industrias marítima y de aviación
4Apto para sistemas de control hidráulico y neumático
5Utilizado en aplicaciones de control de procesos
Rendimiento eléctrico:
1Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
2.Impedencia de entrada: 3KΩ~6KΩ
3Impedancia de salida:2.5KΩ~6KΩ
4Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm.
| Parámetros de rendimiento: | |||||
| Rango de acción | Escala (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa | |||
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción de la extensión | No más de 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Temperatura de error-cero | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Término de error de temperatura | No más de 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 05 | ± 1 | % F.S. | ||
| Temporario compensado. | No más de 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Anillo de nitrilo o anillo de fluoro | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | alrededor de 28 g | ||||
| Los parámetros se ensayan en las siguientes condiciones: 1,5 mA @ 25°C | |||||
| Proyecto de construcción | |
| Se aplican las siguientes medidas: | |
| ≥ 3,5 MPaS Se aplican las siguientes medidas: |
|
| ≥ 40 MPaS | |
| Conexión eléctrica y compensación |
|
|
| Ejemplos de selección |
| Consejos para ordenar |
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr el
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
estanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Empresa |
| Pregunta y respuesta |
1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM
3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
4.P: ¿Cuál es el período de entrega típico?
A: ¿Qué quieres decir?Entre 5 y 8 días hábilesLos productos personalizados pueden variar.
5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
