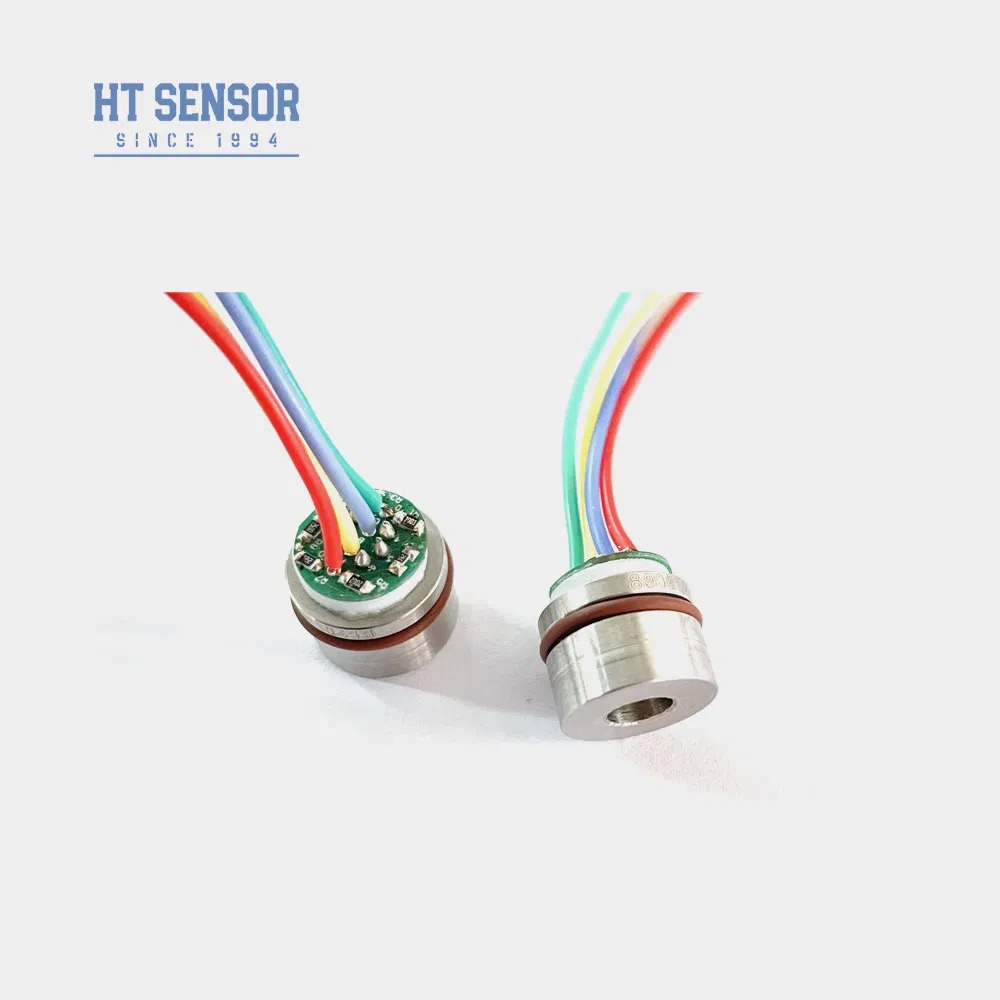

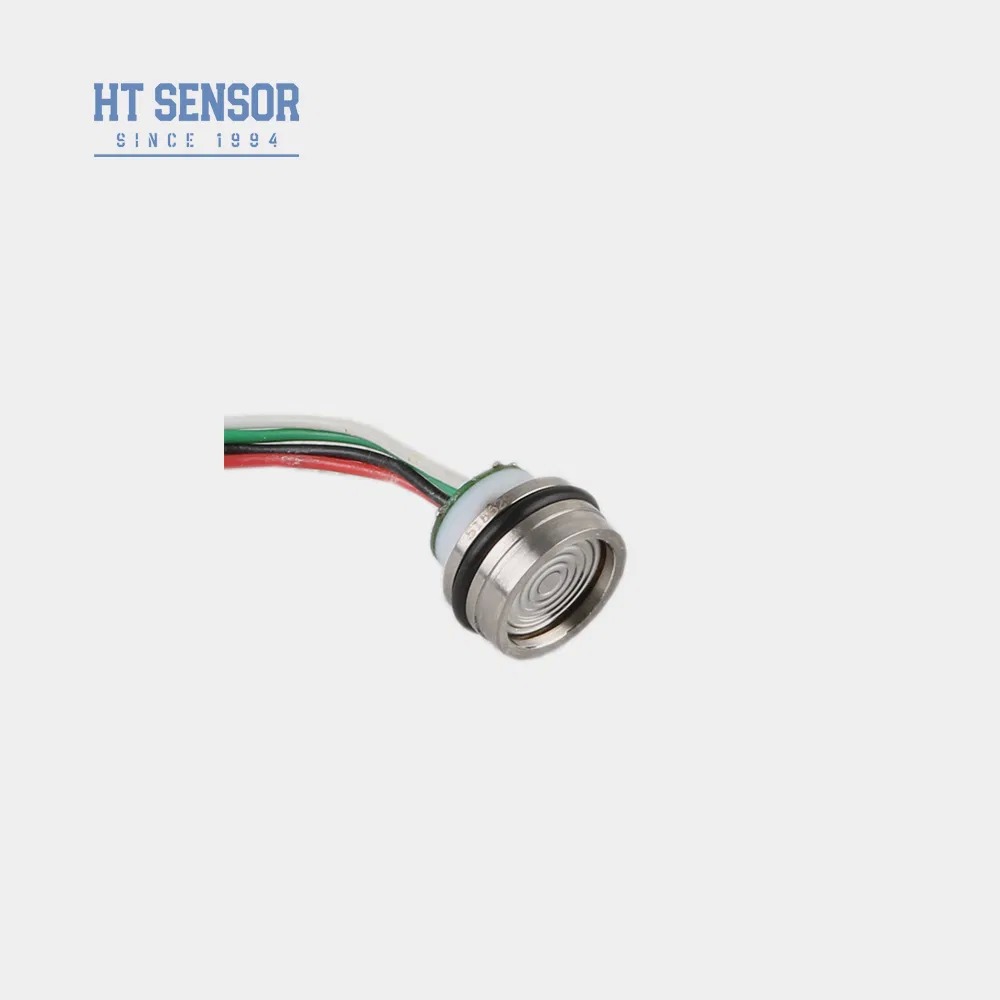

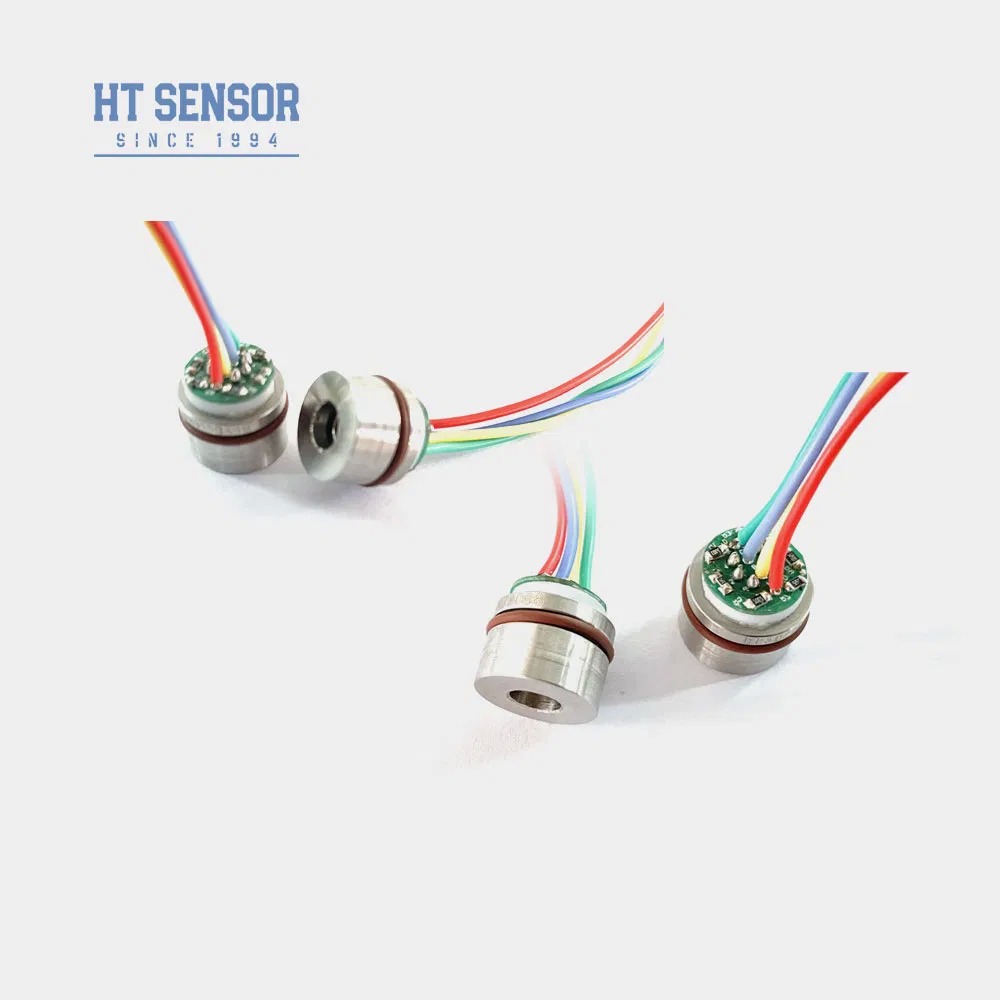

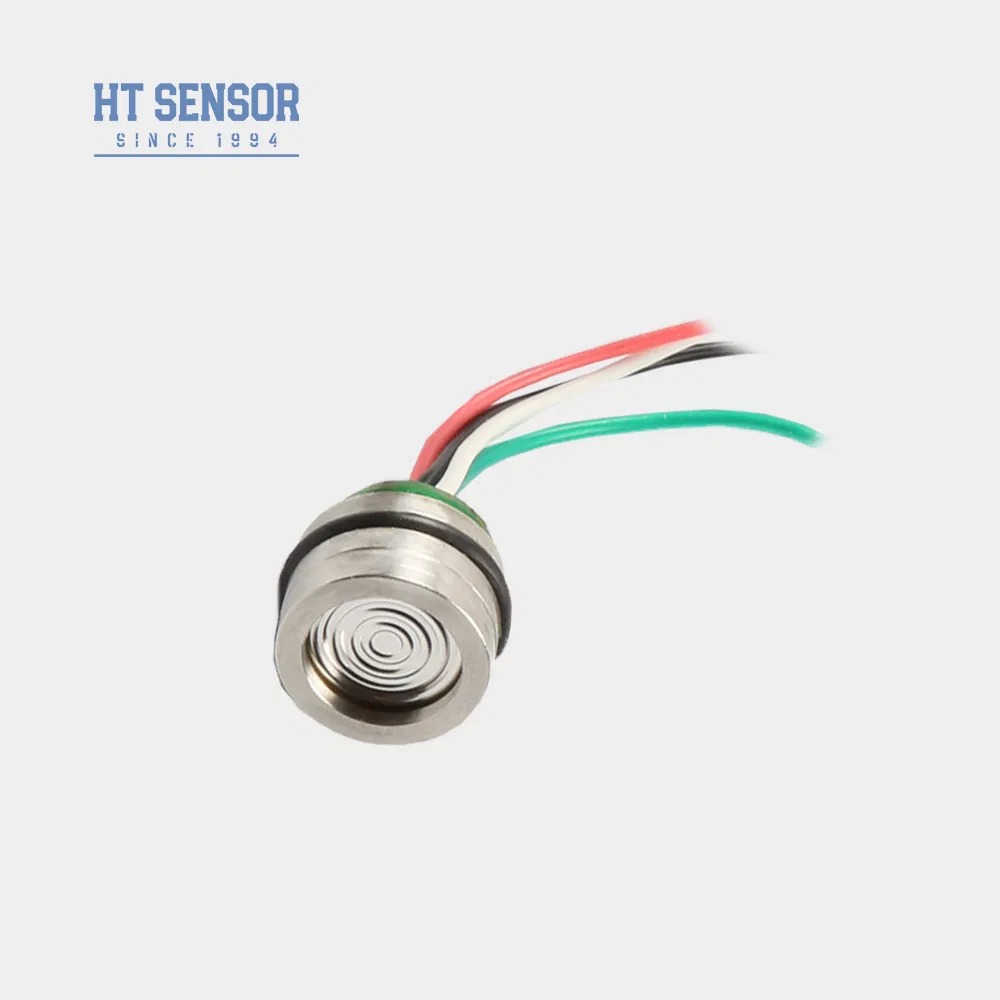

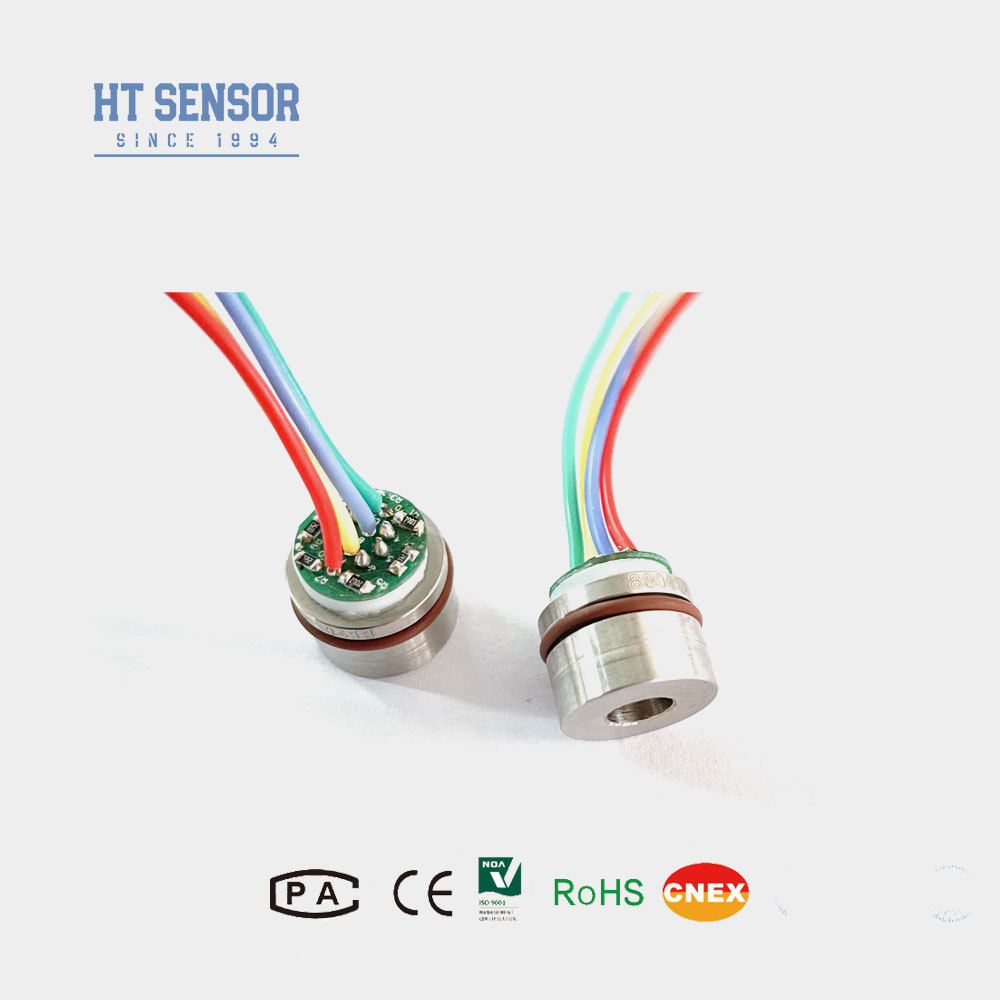

Sensor de presión de 15 mm Mini Sensor de presión de 10 V de potencia Compacto Sensor de presión de silicio difuso Núcleo de sensor electrónico
Product Details
| Modelo NO.: | El número de unidad | Tipo de señal de salida: | Tipo analógico |
|---|---|---|---|
| Proceso de producción: | Integración | Material: | Acero inoxidable |
| Tipo de hilo: | NO | Tipo de cableado: | Cuatro alambres |
| Medio de medición: | Gas y líquido | Personalizado: | Personalizado |
| Palabras clave: | Sensor pequeño | Suministrar: | 5-10VCC |
| Producción: | señal mv | Marca: | - ¿ Qué es esto? |
| Origen: | Porcelana | Código Hs: | 9026209090 |
| Resaltar |
Sensor de transmisión de presión industrial,Sensor de presión de alta precisión,La garantía incluye el transmisor de presión. |
||
Product Description
sensor de presión de silicona en miniatura, no linealidad 0,1%FE, transductor de presión
Introducción:
El HT15V es un sensor de presión piezorresistivo de silicio que presenta un núcleo de elemento de silicio difuso altamente estable. Emplea el efecto piezorresistivo del silicio difuso para la medición precisa de presiones tanto de líquidos como de gases. Este sensor encuentra un amplio uso en diversas aplicaciones, incluidos compresores de aire y sistemas de refrigeración.
Características del productoConexión eléctrica: cable de alta temperatura de 100 mm, cable plano
- Utiliza tecnología avanzada y está encapsulado en una carcasa de acero inoxidable 316LAmplio rango de medición 0~350KPa~60MpaS
- Alta fiabilidad y excelente estabilidad
- Suministro de voltaje constanteºC
- :
- Se utiliza en sistemas de control de procesos para monitorear y controlar la presiónComúnmente utilizado en sistemas de refrigeración y compresores de aire para la medición de la presión
- Rendimiento eléctricoºC
- Fuente de alimentación: ≤10VCCSalida de voltaje de modo común: 50% de la entrada (típico)
- Impedancia de entrada: 4KΩ~20KΩ
- Parámetros de rendimiento:
- Rango de medición
- Manómetro (G)
- 350KPa, 1000KPa, 2000Kpa
- Absoluto (A)
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
|---|---|---|---|---|---|
| Sellado (S) | 3500KPaS, 7MPaS, 10MPaS | Típ. | |||
| Máx. | Unidad | ||||
| No linealidad | ±0.15 | ||||
| ±0.3 | %F.S | Repetibilidad | |||
| 0.05ºC | %F.S | Histéresis | Sobrecarga admisible | ||
| 0.1 | Salida a escala completa | 100±1 | Sobrecarga admisible | ||
| 0±2mV | Salida a escala completa | 100±1 | Sobrecarga admisible | ||
| mVºC | ±0.8 | ±2 | Temperatura compensada | ||
| Deriva de temperatura a escala completaºC | ±2 | %F.S | Temperatura compensada | ||
| 0~70ºC | -40~125 | ºC | Sobrecarga admisible | ||
| Temperatura de almacenamiento | -40~125 | ºC | Sobrecarga admisible | ||
| Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | Presión de ruptura | Resistencia de aislamiento | |||
| Estabilidad a largo plazo | 0.2 % | Resistencia de aislamiento | |||
| Material del diafragma | 316L | Resistencia de aislamiento | |||
| ≥200MΩ 100VCC | Vibración | ||||
| Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g, 11ms | Tiempo de respuesta | ≤1ms | |||
| Junta tórica | Caucho de nitrilo o caucho de flúor | ||||
| Medio de llenado | Aceite de silicona | ||||
| Peso | ~20g | ||||
| Los parámetros se prueban en las siguientes condiciones: 10V @25ºC | Construcción del contorno | ||||
| Dimensión | Conexión eléctrica y compensación | ||||
| Ejemplos de selección | Consejos para pedidos | ||||
| 1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida | 2. Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación. | ||||
| 3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido. | 4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños en el núcleo debido a la deformación o perforación del diafragma. | ||||
| 5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo. | |||||
| 6. Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia. | |
| Preguntas y respuestas | |
| 1. P: ¿Cuáles son las características de sus transmisores de sensor de presión? |
|
| R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible. |
| 2. P: ¿Puedo personalizar especificaciones especiales? |
Ofrecemos servicio OEM y ODM 3. P: ¿Cuál es su capacidad de producción?
R:
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas
.
4. P: ¿Cuál es el período de entrega típico?
R: 5~8 días hábiles para modelos estándar. Los productos personalizados pueden variar.
| 5. P: ¿Cómo se fijan los precios de los productos? ¿Algún descuento? |
