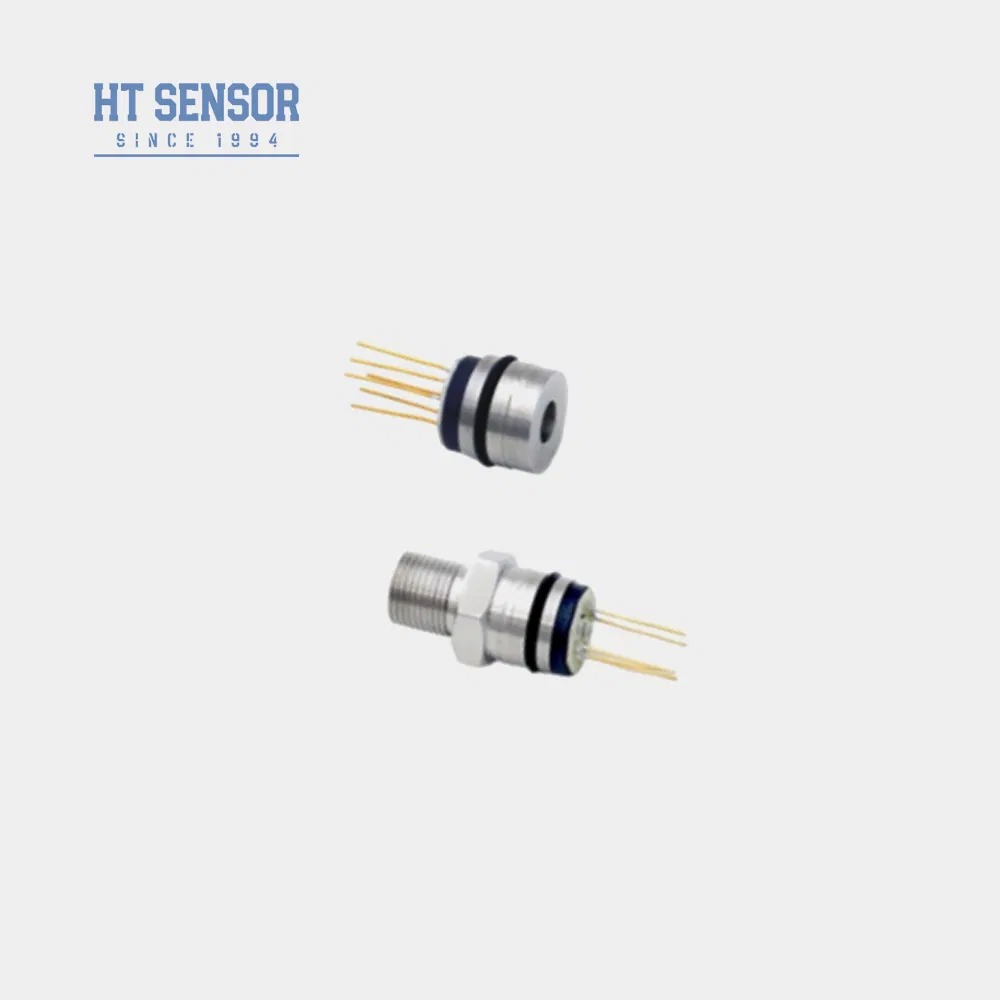

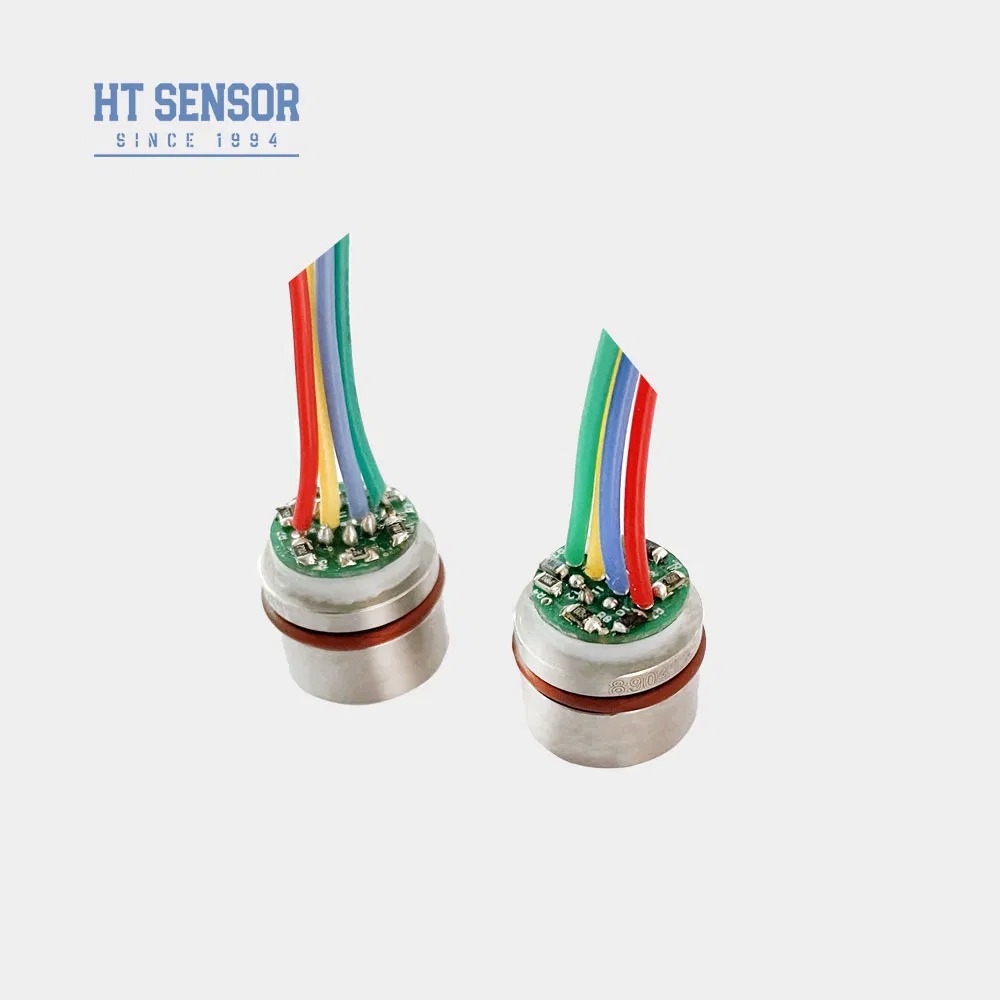

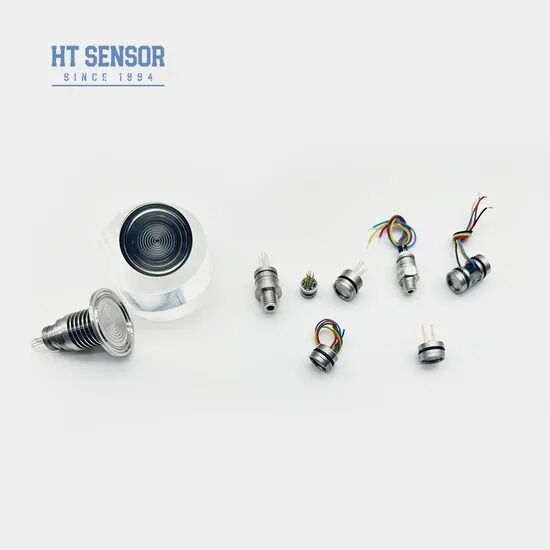

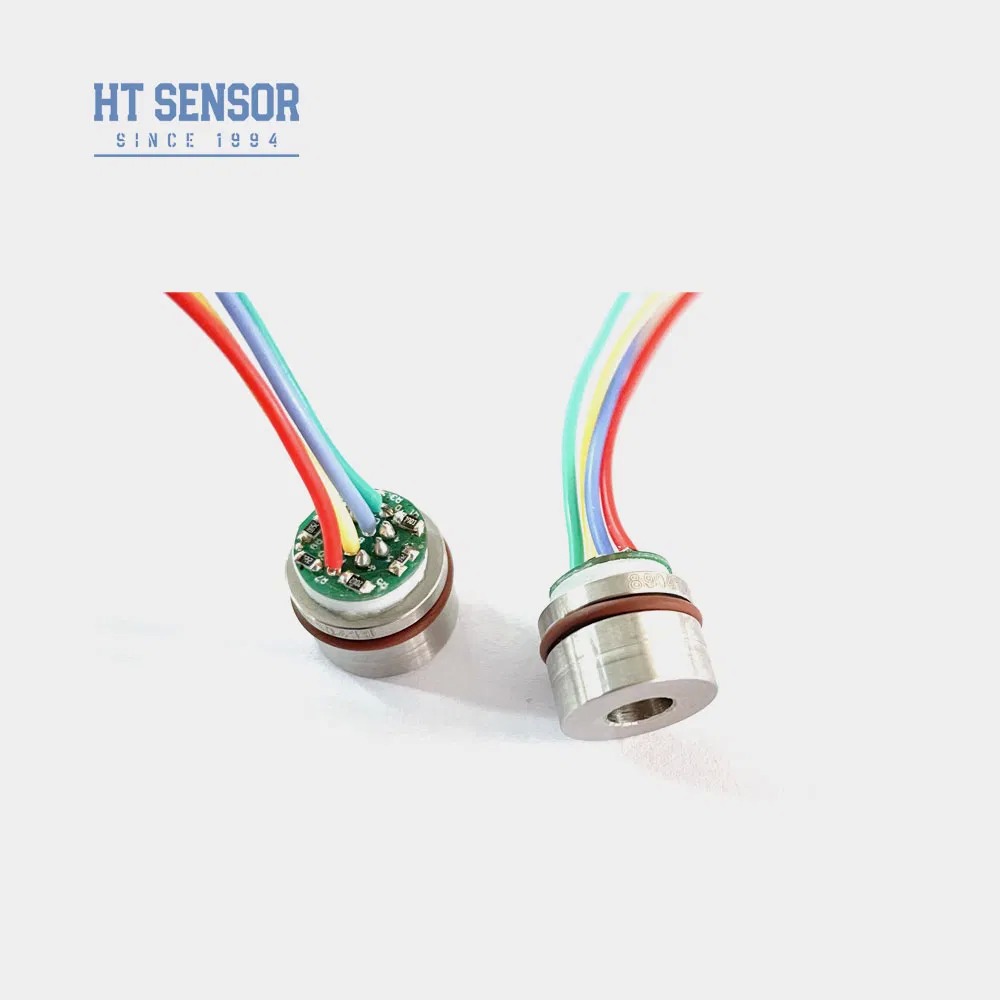

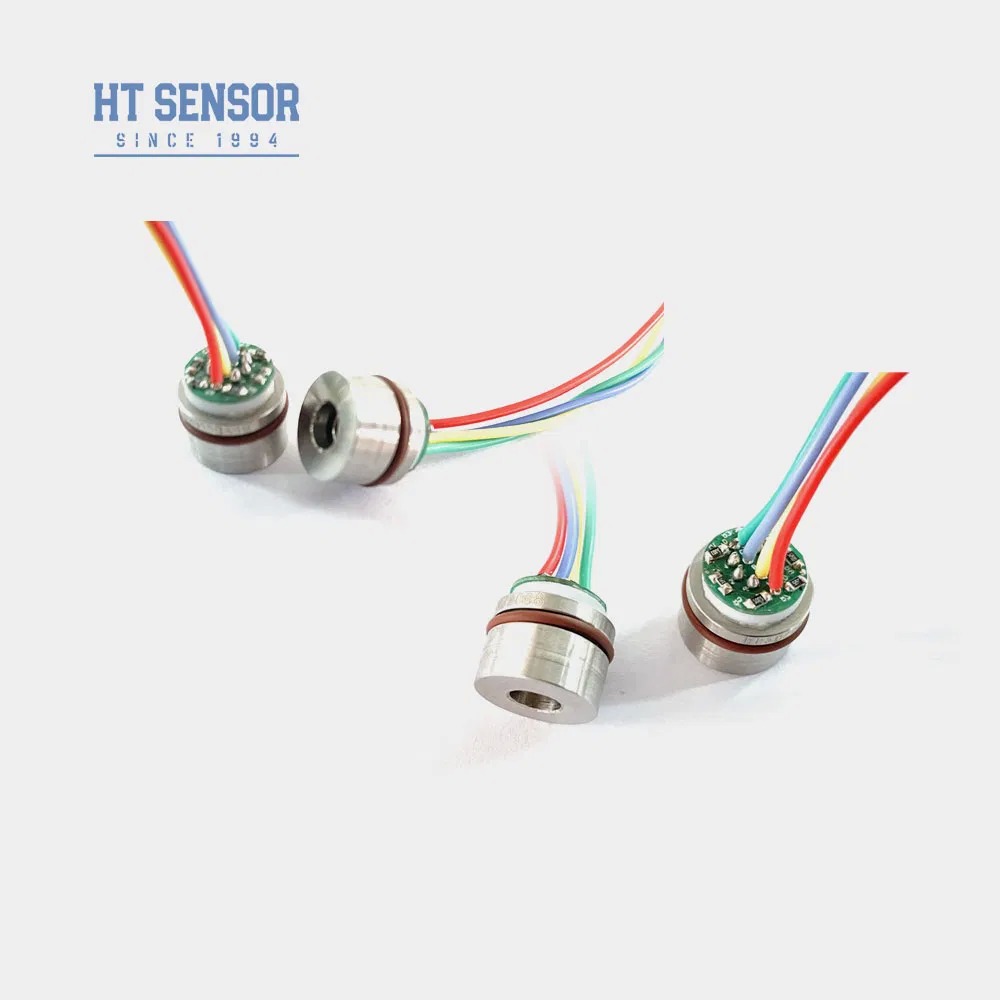

Sensor de presión de acero inoxidable 316L con celda transductora de presión compensada y rellena de aceite
Product Details
| Modelo NO.: | El número de unidad | Tipo de señal de salida: | Tipo analógico |
|---|---|---|---|
| Material: | Acero inoxidable | Tipo de cableado: | Cuatro alambres |
| Medio de medición: | Gas y líquido | Personalizado: | Personalizado |
| Palabras clave: | Sensor pequeño | Suministrar: | 5-10VCC |
| Producción: | señal mv | Paquete de transporte: | caja de cartón |
| Especificación: | 15mm | Origen: | Porcelana |
| Resaltar |
Transductor de presión de acero inoxidable de 316l,sensor de presión compensado y relleno de aceite,Sensor transmisor de presión con garantía |
||
Product Description
Transductor de presión con sensor compensado lleno de aceite de acero inoxidable 316L
Introducción:
HT15V es un sensor de presión piezorresistivo de silicio que integra un núcleo sensor de silicio difuso altamente estable. Utilizando el efecto piezorresistivo del silicio difuso, proporciona una medición precisa de la presión tanto para líquidos como para gases. Este sensor se utiliza ampliamente en una variedad de aplicaciones, como compresores de aire y sistemas de refrigeración.
Características del productoSalida de voltaje de modo común: 50% de la entrada (típico)
- Utiliza tecnología avanzada y está encapsulado en una carcasa de acero inoxidable 316LAmplio rango de medición 0~350KPa~60MpaS
- Alta fiabilidad y excelente estabilidad
- ±2
- Aplicaciones
- Diseño compacto, ideal para aplicaciones con espacio limitado
- Utilizado en sistemas de control de procesos para monitorear y controlar la presión±2
- Comúnmente utilizado en sistemas de refrigeración y compresores de aire para la medición de la presiónRendimiento eléctrico
- :
- Impedancia de entrada: 4KΩ~20KΩ
- Impedancia de salida: 2.5KΩ~6KΩ
- Conexión eléctrica: cable de alta temperatura de 100 mm, cable plano
- Parámetros de rendimiento:
- Rango de medición
| Manómetro (G) | |||||
|---|---|---|---|---|---|
| 350KPa, 1000KPa, 2000Kpa | Absoluto (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Sellado (S) | 3500KPaS, 7MPaS, 10MPaS | ||||
| Típ. | Máx. | ||||
| Unidad | No linealidad | ||||
| ±0.15±2 | %F.S | Repetibilidad | 0~70 | ||
| 0.1 | %F.S | Salida de desplazamiento cero | 0~70 | ||
| 0.050.1 | %F.S | Salida de desplazamiento cero | 0~70 | ||
| 0±1±2 | mV | Salida a escala completa | |||
| 100±1±2 | mV | Deriva de temperatura de desplazamiento cero | |||
| ±0.8±2 | %F.S | Temperatura compensada | 0~70 | ||
| ±2 | %F.S | Temperatura compensada | 0~70 | ||
| ºC | Temperatura de funcionamiento | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | |||
| ºC | Temperatura de almacenamiento | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | |||
| ºC | Sobrecarga admisible | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | |||
| Presión de ruptura | 5X la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | ||||
| F.S/Año | Material del diafragma | 316L | |||
| Resistencia de aislamiento | ≥200MΩ 100VDC | ||||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g, 11ms | ||||
| Tiempo de respuesta | ≤1ms | ||||
| Junta tórica | Caucho de nitrilo o caucho de flúor | ||||
| Medio de llenado | Aceite de silicona | ||||
| Peso | ~20g | ||||
| Los parámetros se prueban en las siguientes condiciones: 10V @25ºC | Construcción del esquema | ||||
| Dimensión | |||||
| Conexión eléctrica y compensación | |
| Ejemplos de selección | |
| Consejos para pedidos |
|
| 1. Durante el montaje, asegúrese de un ajuste adecuado entre el núcleo y la carcasa del transmisor para cumplir con todas las especificaciones de sellado. |
| 2. Al instalar la carcasa, mantenga la alineación vertical y aplique una presión uniforme para evitar atascos o daños en la placa de compensación. |
3. Si el medio que se mide es incompatible con el diafragma del núcleo o el material de la carcasa (316L), especifíquelo claramente al realizar el pedido.
4. No presione el diafragma del sensor con las manos u objetos afilados, ya que la deformación o la perforación pueden dañar los componentes internos.
5. Mantenga el puerto de presión del núcleo del manómetro ventilado a la atmósfera y evite que la humedad, el vapor o los medios corrosivos entren en la cámara de presión negativa.
6. En caso de cualquier cambio en el cableado de los pines, consulte siempre la etiqueta real en el chip para obtener las conexiones correctas.
Preguntas y respuestas
1.Q: ¿Cuáles son las características de sus transmisores de sensor de presión?
| A: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible. |
A: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
A: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
