Inicio > Productos> Sensor de la presión del silicio> Sensor de nivel de presión de silicio HT15V de 10VDC HT Sensor, núcleo de sensor de presión de 15 mm

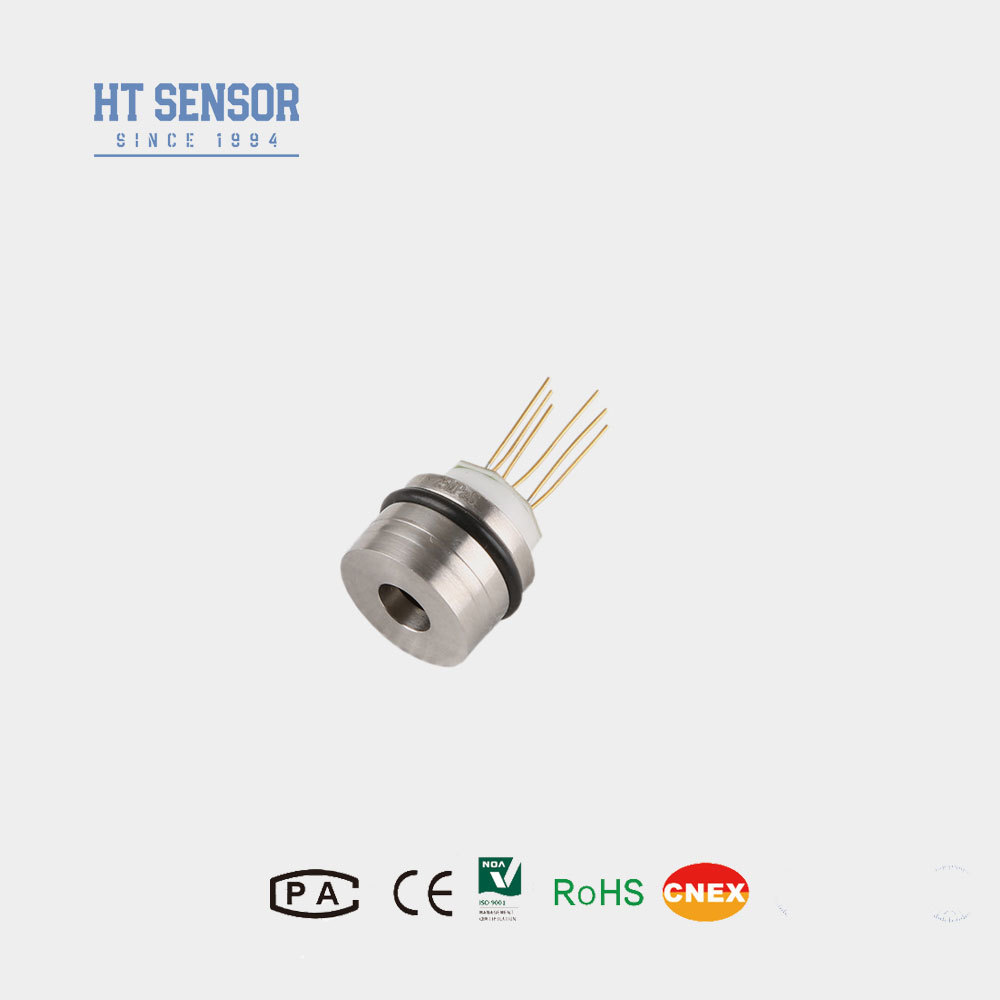

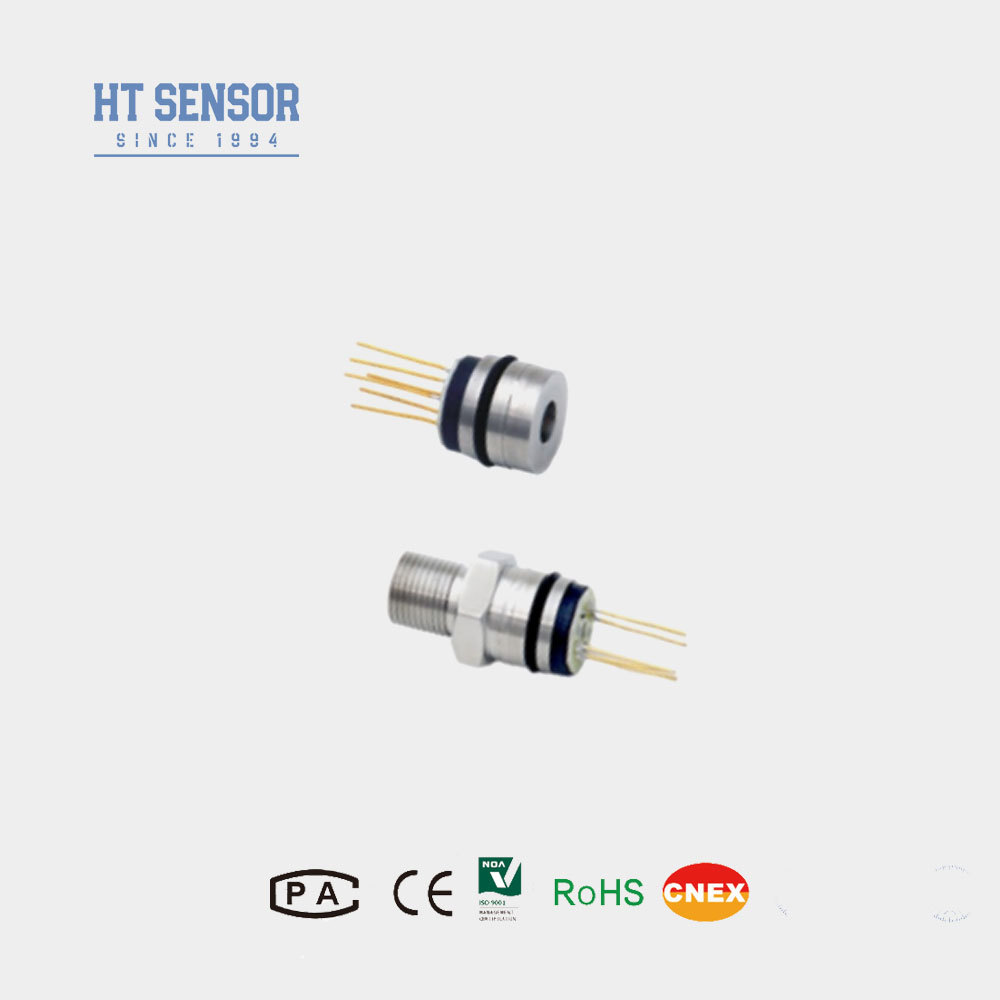

Sensor de nivel de presión de silicio HT15V de 10VDC HT Sensor, núcleo de sensor de presión de 15 mm

HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 15mm Pressure Sensor Core
HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 15mm Pressure Sensor Core HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 15mm Pressure Sensor Core
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: El número de unidad
Cantidad de orden mínima: 5
Precio: 20
Mejor precio Contactar ahora
Información detallada
Modelo NO.: El número de unidad Rango: 0-300kpa~20mpa
Material: Acero inoxidable Tipo de cableado: Cuatro alambres
Medio de medición: Gas y líquido Personalizado: Personalizado
Palabras clave: Sensor pequeño Suministrar: 5-10VCC
cable: alambre de silicona de 13 mm Paquete de transporte: caja de cartón
Especificación: 15mm Marca: - ¿ Qué es esto?
Origen: Porcelana Código Hs: 9026209090
Resaltar:

Sensor de transmisión de presión industrial

,

Sensor de presión de alta precisión

,

transmisor de presión con garantía

Descripción de producto


Sensor de Presión HT 10VDC HT15V de Silicio, Sensor de Nivel, Núcleo de Sensor de Presión de 15mm
Sensor de Presión Piezoresistivo de Silicio HT15V

Introducción:
El HT15V es un sensor de presión piezoresistivo de silicio que presenta un núcleo de elemento de silicio difuso altamente estable. Emplea el efecto piezoresistivo del silicio difuso para la medición precisa de presiones de líquidos y gases. Este sensor se utiliza ampliamente en diversas aplicaciones, incluidos compresores de aire y sistemas de refrigeración .
Sensor de nivel de presión de silicio HT15V de 10VDC HT Sensor, núcleo de sensor de presión de 15 mm 0




Características del ProductoVoltaje de salida de modo común: 50% de la entrada (típico)
  1. Utiliza tecnología avanzada y está encapsulado en una carcasa de acero inoxidable 316LAmplio rango de medición 0~350KPa~60MpaS
  2. Alta fiabilidad y excelente estabilidad
  3.   ±2
  4. Aplicaciones
:Voltaje de salida de modo común: 50% de la entrada (típico)
  1. Diseño compacto, ideal para aplicaciones con espacio limitado
  2. Utilizado en sistemas de control de procesos para monitorear y controlar la presión±2
  3. Comúnmente utilizado en sistemas de refrigeración y compresores de aire para la medición de presiónRendimiento eléctrico
  4. :
Fuente de alimentación: ≤10VDCVoltaje de salida de modo común: 50% de la entrada (típico)
  1. Impedancia de entrada: 4KΩ~20KΩ
  2. Impedancia de salida: 2.5KΩ~6KΩ
  3. Conexión eléctrica: cable de alta temperatura de 100 mm, cable plano
  4. Parámetros de rendimiento:
  5. Rango de medición
Manométrico (G)
350KPa, 1000KPa, 2000Kpa Absoluto (A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sellado (S) 3500KPaS, 7MPaS, 10MPaS
,20MPaS TípicoMáx.
  Unidad No linealidad
±0.15±2 %F.S Repetibilidad 0~70
0.1  %F.S Salida de Offset de Cero 0~70
0.050.1 %F.S Salida de Offset de Cero 0~70
0±1±2 mV Salida a Escala Completa
100±1±2 mV Deriva de Temperatura de Offset de Cero
±0.8±2 %F.S Temperatura Compensada 0~70
±2 %F.S Temperatura Compensada 0~70
ºC Temperatura de Operación Tomar el valor menor entre 3 veces la escala completa o 80MPa
ºC Temperatura de Almacenamiento Tomar el valor menor entre 3 veces la escala completa o 80MPa
ºC Sobrecarga Permitida Tomar el valor menor entre 3 veces la escala completa o 80MPa
Presión de Estallido 5X la escala completa
Estabilidad a Largo Plazo 0.2 %
F.S/Año Material del Diafragma  316L
Resistencia de Aislamiento ≥200MΩ 100VDC
Vibración Sin cambios bajo condiciones de 10gRMS, 20Hz a 2000Hz
Choque 100g, 11ms
Tiempo de Respuesta ≤1ms
Sello de Junta Tórica Caucho de nitrilo o caucho de flúor
Medio de Relleno Aceite de Silicona
Peso ~20g
Los parámetros se prueban bajo las siguientes condiciones:  10V @25ºC Construcción del Esquema
Dimensión

Conexión eléctrica y compensación
Ejemplos de Selección Sensor de nivel de presión de silicio HT15V de 10VDC HT Sensor, núcleo de sensor de presión de 15 mm 1

Consejos de Pedido

Sensor de nivel de presión de silicio HT15V de 10VDC HT Sensor, núcleo de sensor de presión de 15 mm 2



1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el ensamblaje para lograr la estanqueidad al aire requerida
Sensor de nivel de presión de silicio HT15V de 10VDC HT Sensor, núcleo de sensor de presión de 15 mm 3





2. Durante el ensamblaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.



3. Si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.4. Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños al núcleo debido a la deformación o perforación del diafragma. 5. Mantenga el puerto de presión del núcleo de presión manométrica abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6. Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real como referencia.
Preguntas y Respuestas
1. P: ¿Cuáles son las características clave de sus transmisores de sensor de presión?
R: Nuestros transmisores se caracterizan por su alta precisión, durabilidad a largo plazo y rendimiento confiable. Las opciones de personalización están disponibles para satisfacer los requisitos específicos de la aplicación.
2. P: ¿Puedo solicitar especificaciones especiales?


R: Sí, admitimos servicios OEM y ODM. Nuestro equipo de ingeniería puede adaptar soluciones basadas en sus necesidades técnicas y operativas.


3. P: ¿Cuál es su capacidad de producción mensual?
R: Tenemos la capacidad de producir hasta 30,000 unidades por mes, lo que nos permite respaldar pedidos de gran volumen. Para garantizar una programación óptima, recomendamos coordinar con nuestro equipo de ventas con anticipación.



4. P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar se entregan típicamente dentro de 5 a 8 días hábiles. Los plazos de entrega para productos personalizados pueden variar según las especificaciones.



5. P: ¿Cuál es su estructura de precios? ¿Hay descuentos por volumen disponibles?
R: Ofrecemos precios competitivos con atractivos descuentos para compras al por mayor y acuerdos de asociación a largo plazo.



6. P: ¿Cuáles son sus políticas de garantía y soporte postventa?
R: Todos los productos vienen con una garantía de 24 meses a partir de la fecha de envío. Nuestro equipo de posventa garantiza una respuesta en un plazo de 24 horas y proporciona asistencia remota a través de conectividad basada en PC cuando es necesario.
