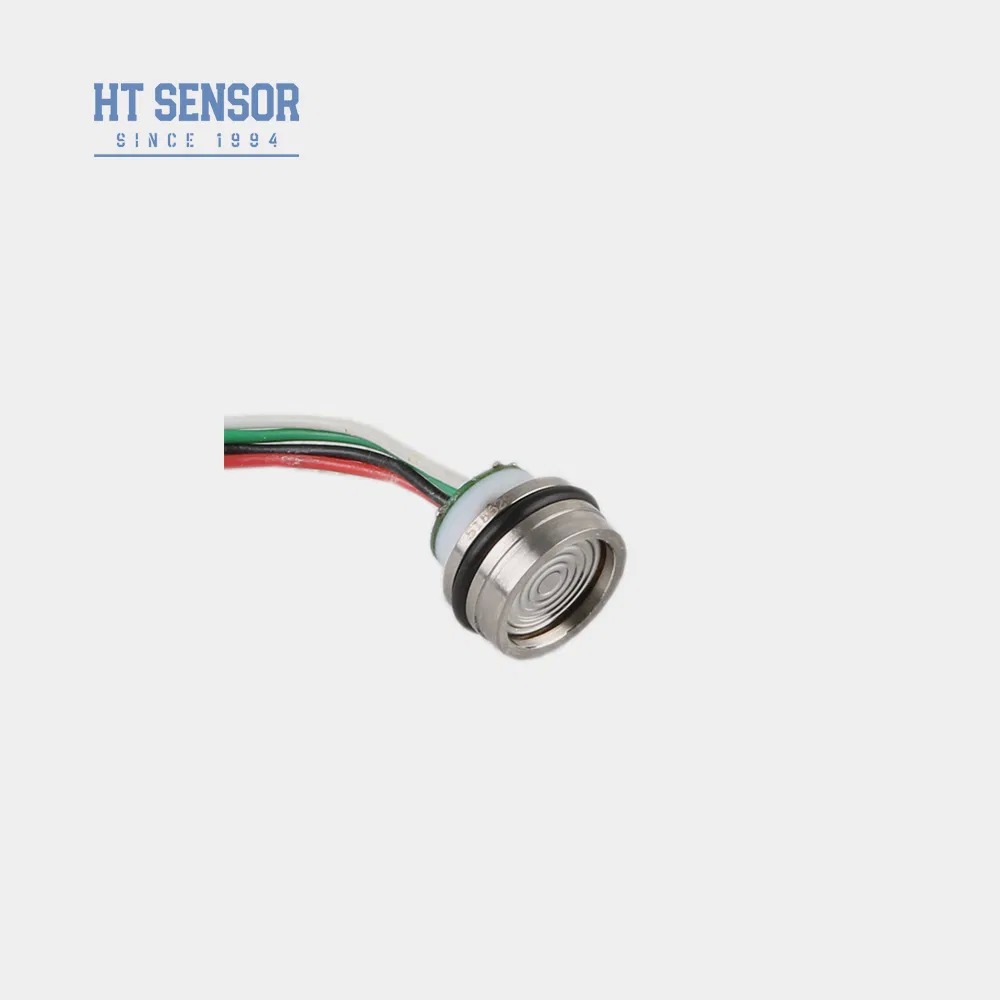

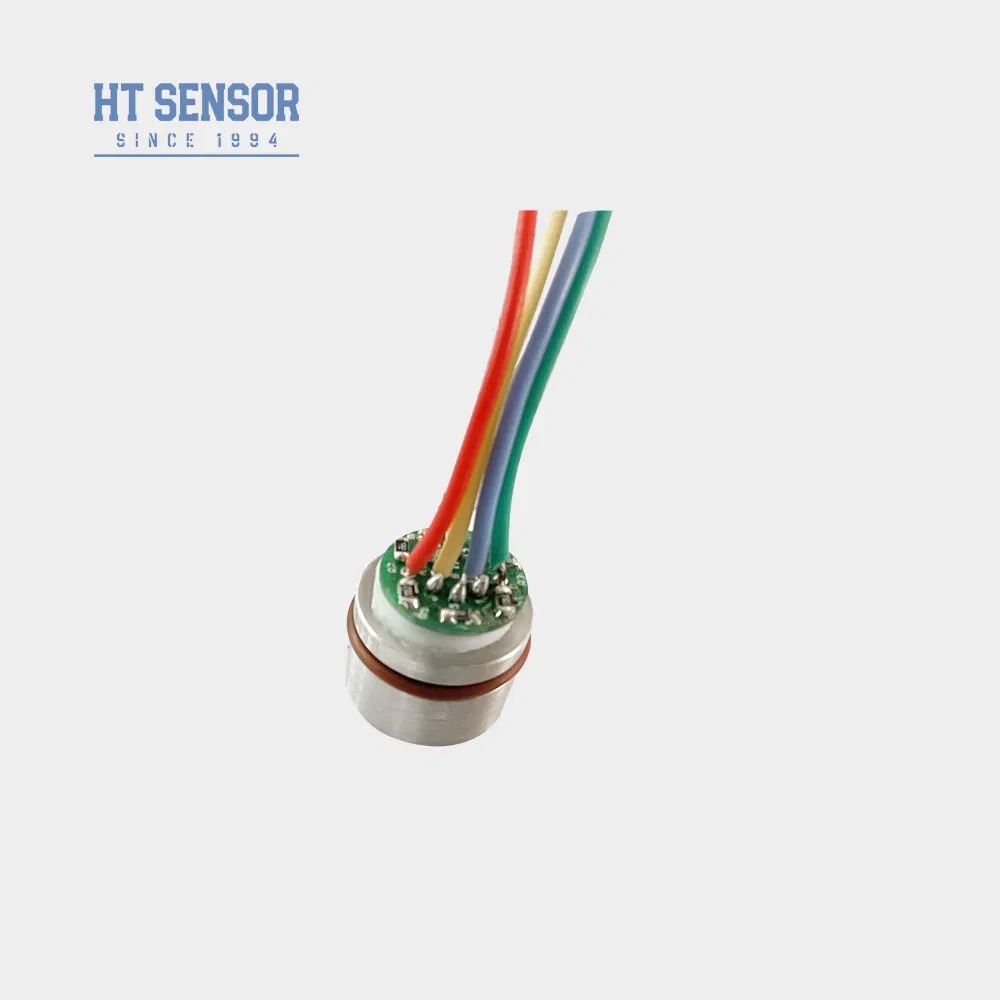

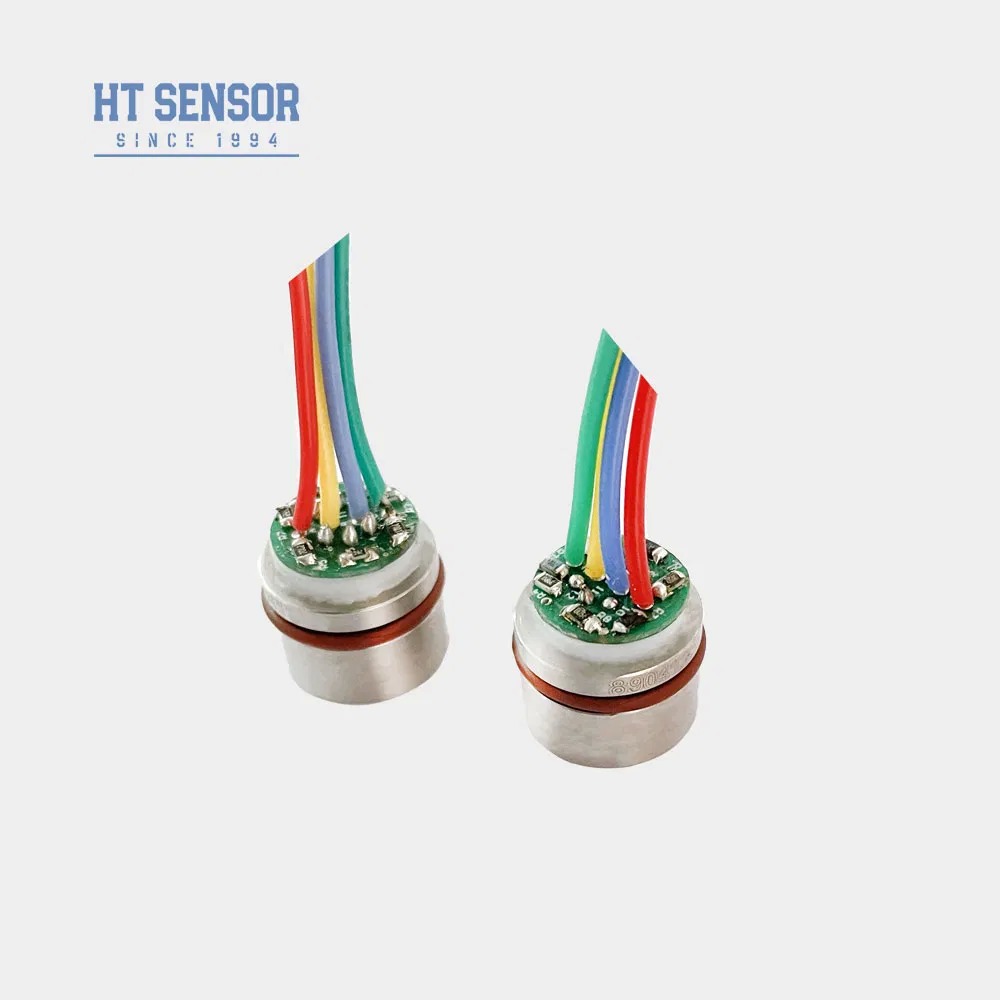

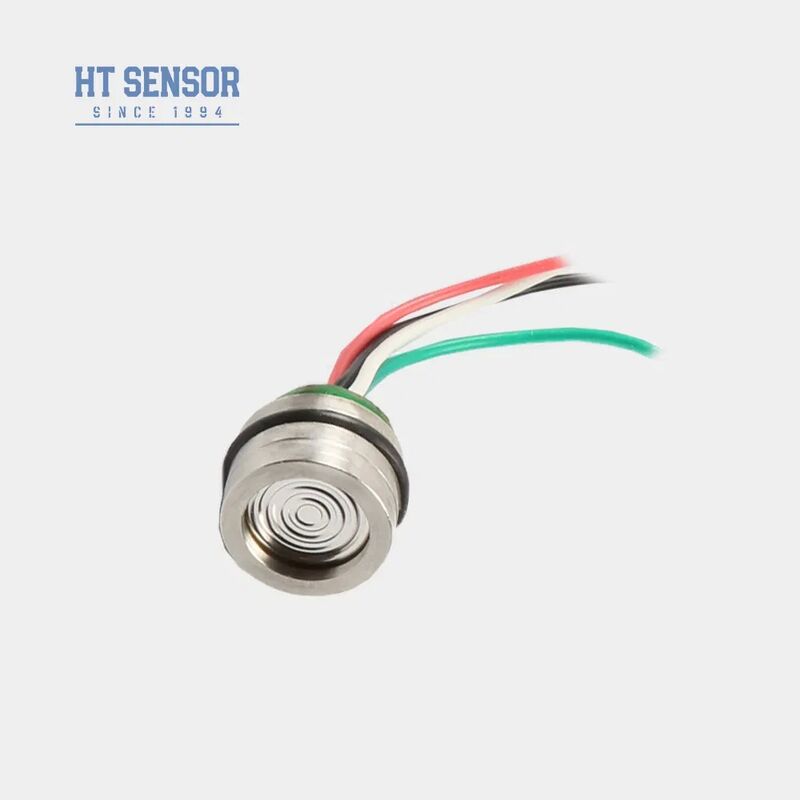

Sensor de presión con película aislante llena de aceite compensada por temperatura Sensor de nivel de 15 mm Sensor de presión de silicio
Product Details
| Modelo NO.: | El número de unidad | Para: | Transmisor de presión de silicio difuso |
|---|---|---|---|
| Tipo de señal de salida: | Señal analógica tipo mv | Material: | Acero inoxidable |
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Personalizado: | Personalizado | Suministrar: | 5-10VCC |
| cable: | alambre de silicona de 13 mm | Paquete de transporte: | caja de cartón |
| Especificación: | 15mm | Marca: | - ¿ Qué es esto? |
| Origen: | Porcelana | Código Hs: | 9026209090 |
| Resaltar |
Sensor de presión compensado por temperatura,sensor de película aislante lleno de aceite,Transmisor de presión de nivel de 15 mm |
||
Product Description
Introducción:
El HT15V es un sensor de presión piezoresistivo de silicio que presenta un núcleo de elemento de silicio difuso de alta estabilidad. Emplea el efecto piezoresistivo del silicio difuso para la medición precisa de presiones de líquidos y gases. Este sensor se utiliza ampliamente en diversas aplicaciones, incluidos compresores de aire y sistemas de refrigeración .
Características del productoFuente de alimentación: ≤10VDC.
- Utiliza tecnología avanzada y está encapsulado en acero inoxidable 316L carcasa.
- Amplio rango de medición 0~300KPa~30MpaS.
- Alta fiabilidad y excelente estabilidad .
- Suministro de voltaje constante.
- Adecuado para medir la presión de gas y líquido no corrosivos con compatibilidad de acero inoxidable 316L.Diseño compacto, ideal para aplicaciones con espacio limitado.
- ±0.8
- Se utiliza comúnmente en sistemas de refrigeración y compresores de aire para la medición de presión.
- Rendimiento eléctrico
- Salida de voltaje de modo común: 50% de la entrada (típico).
- Impedancia de entrada: 4KΩ~20KΩ.
- Impedancia de salida: 2.5KΩ~6KΩ.
- Conexión eléctrica: cable de alta temperatura de 100 mm, cable plano.
- Parámetros de rendimiento:
| Rango de medición | |||||
|---|---|---|---|---|---|
| Manométrico (G) | 350KPa, 1000KPa, 2000Kpa | Absoluto (A) | |||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | Sellado (S) | ||||
| 3500KPaS, 7MPaS, 10MPaS | Típico | ||||
| Máx. | Unidad | No linealidad | |||
| ±0.8 | ±0.3 | %F.S | Temp. Compensada | ||
| 0.05 | 0.1 | %F.S | Temp. Compensada | ||
| 0.05 | 0.1 | %F.S | Temp. Compensada | ||
| ±0.8 | 0±2 | mV | Deriva de temperatura del desplazamiento cero | ||
| ±0.8 | 100±2 | mV | Deriva de temperatura del desplazamiento cero | ||
| ±0.8 | ±2 | %F.S | Temp. Compensada | ||
| ±0.8 | ±2 | %F.S | Temp. Compensada | ||
| 0~70 | ºC | Sobrecarga admisible | |||
| -20~80 | ºC | Sobrecarga admisible | |||
| -40~125 | ºC | Sobrecarga admisible | |||
| Tomar el valor menor entre 3 veces la escala completa o 80MPa | Presión de estallido | ||||
| 5X la escala completa | Estabilidad a largo plazo | ||||
| 0.2 % | F.S/Año | Material del diafragma | |||
| 316L | Resistencia de aislamiento | ||||
| ≥200MΩ 100VDC | Vibración | ||||
| Sin cambios bajo condiciones de 10gRMS, 20Hz a 2000Hz | Choque | ||||
| 100g, 11ms | Tiempo de respuesta | ||||
| ≤1ms | Junta tórica | ||||
| Caucho de nitrilo o caucho de flúor | Medio de llenado | ||||
| Aceite de silicona | Peso | ||||
| ~20g | Los parámetros se prueban bajo las siguientes condiciones: 10V @25ºC | ||||
| Construcción del contorno | |||||
| Dimensión | |
| Conexión eléctrica y compensación | |
| Ejemplos de selección |
|
| Consejos de pedido |
| 1. Asegure un espacio libre adecuado entre el núcleo y la carcasa del transmisor durante el ensamblaje para cumplir con los requisitos de estanqueidad especificados. |
2. Al ensamblar la carcasa, mantenga la alineación vertical y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3. Si el medio medido es incompatible con el diafragma del núcleo o el material de la carcasa (316L), proporcione notas específicas al realizar el pedido.
4. No presione el diafragma del sensor con las manos u objetos afilados, ya que la deformación o perforación puede causar daños internos en el núcleo.
5. Mantenga el núcleo de presión manométrica ventilado a la atmósfera y evite que la humedad, el vapor o las sustancias corrosivas entren en la cámara de presión negativa.
6. Si se modifica el cableado de los pines, consulte siempre la etiqueta adjunta al núcleo real para conocer las conexiones correctas.
Preguntas y respuestas
| 1. P: ¿Cuáles son las características clave de sus transmisores de sensor de presión? |
R: Nuestros transmisores se caracterizan por su alta precisión, durabilidad a largo plazo y rendimiento confiable. Las opciones de personalización están disponibles para satisfacer requisitos de aplicación específicos.
2. P: ¿Puedo solicitar especificaciones especiales?
R: Sí, admitimos servicios OEM y ODM. Nuestro equipo de ingeniería puede adaptar soluciones basadas en sus necesidades técnicas y operativas.
3. P: ¿Cuál es su capacidad de producción mensual?
R: Tenemos la capacidad de producir hasta 30.000 unidades por mes, lo que nos permite respaldar pedidos de gran volumen. Para garantizar una programación óptima, recomendamos coordinar con nuestro equipo de ventas con anticipación.
4. P: ¿Cuál es el plazo de entrega típico?
R: Los modelos estándar se entregan típicamente dentro de 5 a 8 días hábiles. Los plazos de entrega para productos personalizados pueden variar según las especificaciones.
5. P: ¿Cuál es su estructura de precios? ¿Hay descuentos por volumen disponibles?
R: Ofrecemos precios competitivos con atractivos descuentos para compras al por mayor y acuerdos de asociación a largo plazo.
6. P: ¿Cuáles son sus políticas de garantía y soporte postventa?
R: Todos los productos vienen con una garantía de 24 meses a partir de la fecha de envío. Nuestro equipo de posventa garantiza una respuesta en un plazo de 24 horas y proporciona asistencia remota a través de conectividad basada en PC cuando es necesario.
