Sensor HT 10VCC Alimentación Sensor de Presión de Silicio HT15V Sensor de Nivel Celda
Product Details
| Modelo NO.: | El número de unidad | Para: | Transmisor de presión de silicio difuso |
|---|---|---|---|
| Material: | Acero inoxidable | Tipo de cableado: | Cuatro alambres |
| Medio de medición: | Gas y líquido | Clasificación IP: | IP65 |
| Personalizado: | Personalizado | Palabras clave: | Sensor pequeño |
| Suministrar: | 5-10VCC | cable: | alambre de silicona de 13 mm |
| Producción: | señal mv | Paquete de transporte: | caja de cartón |
| Especificación: | 15mm | Marca: | - ¿ Qué es esto? |
| Origen: | Porcelana | Código Hs: | 9026209090 |
| Resaltar |
Sensor de presión de silicio HT15V,Sensor de nivel de alimentación de 10VCC,Sensor transmisor de presión HT |
||
Product Description

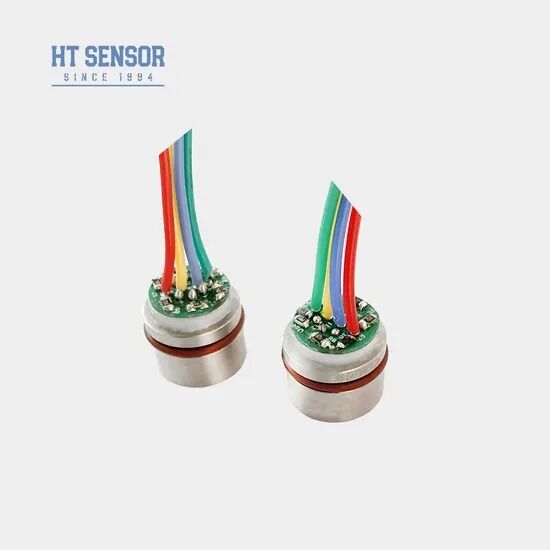

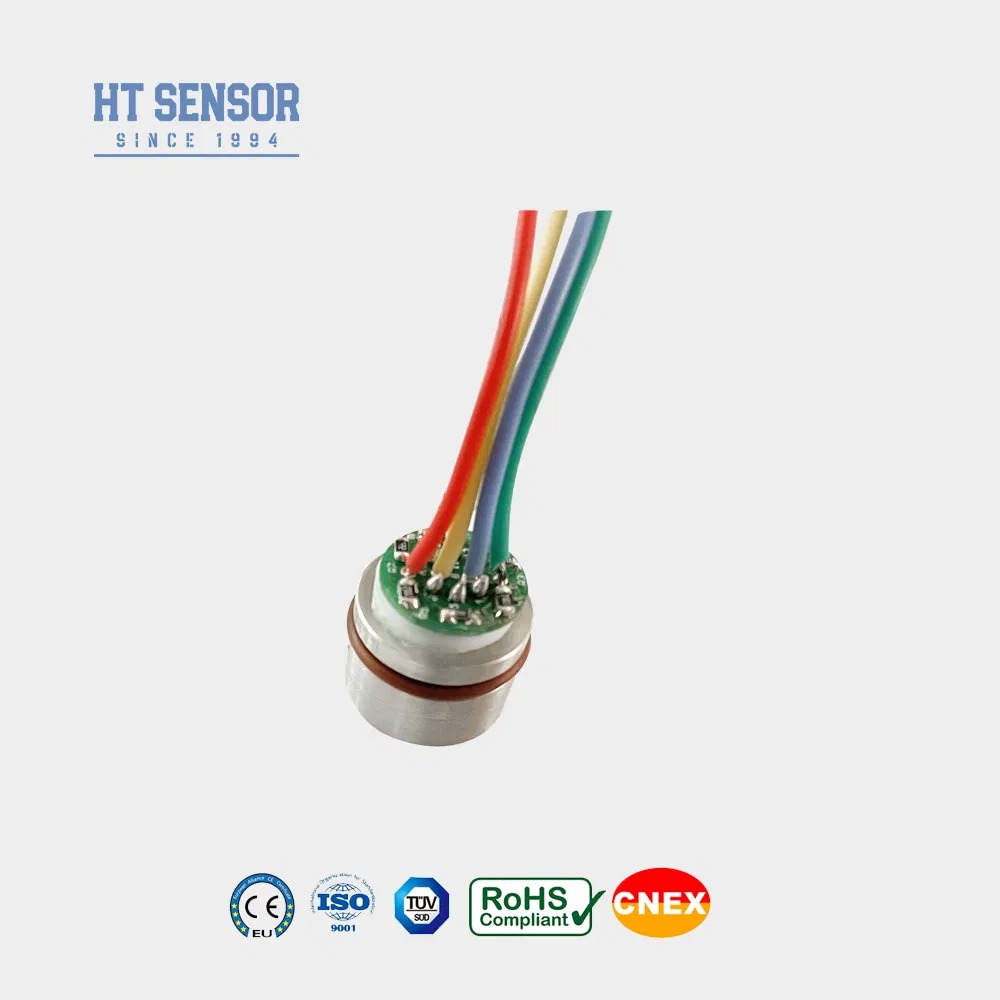

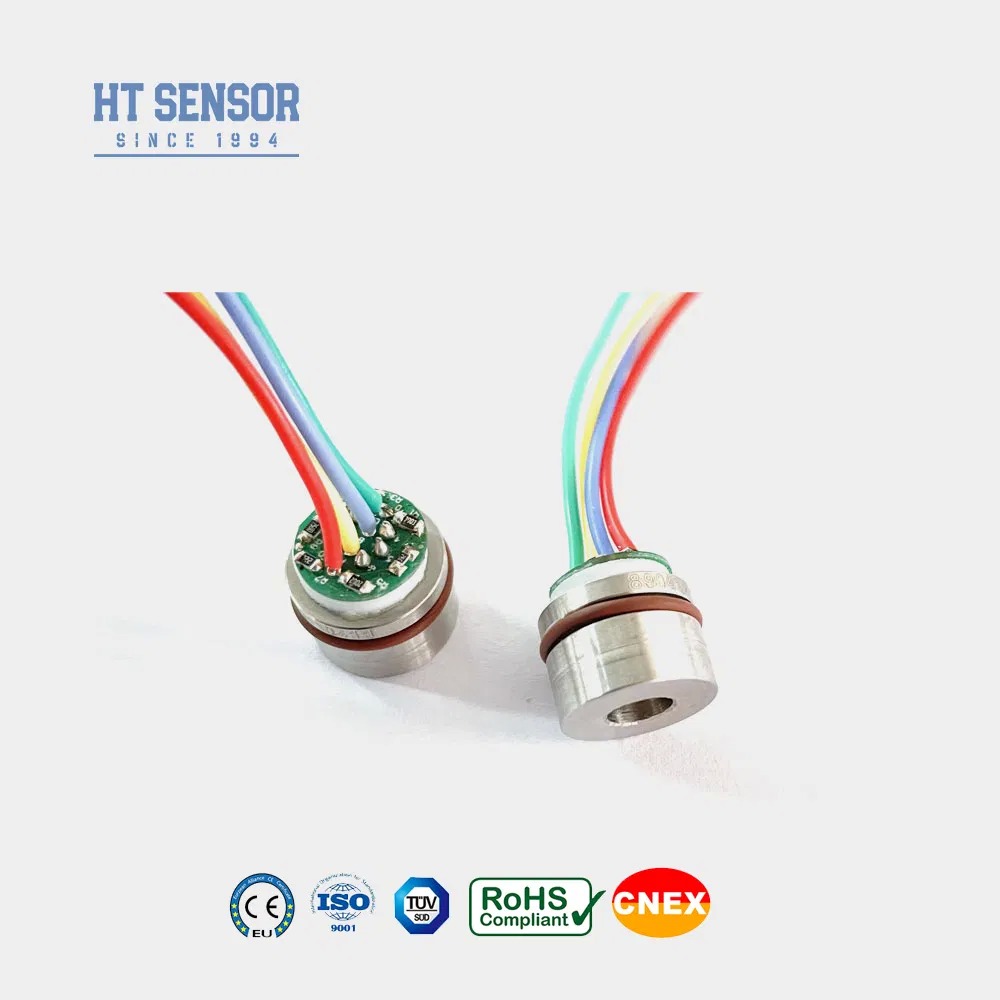

Sensor de presión piezoresistivo de silicio HT15V
Introducción:
HT15V es un sensor de presión piezorresistivo de silicio con un núcleo de elemento de silicio difuso altamente estable.Utiliza el efecto piezorresistivo del silicio difuso para medir con precisión las presiones de líquido y gasEste sensor encuentra un amplio uso en diversas aplicaciones, incluyendo compresores de aire y sistemas de refrigeración.
Características del producto:
- Utiliza tecnología avanzada y está encapsulado en un acero inoxidable de 316Lvivienda
- Amplio rango de medición 0~300KPa~40MpaS
- Alta fiabilidad y excelente estabilidad
- La tensión de alimentación constante de 5-10VDC es de 10MV/V.
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad de acero inoxidable..
- Diseño compacto, ideal para aplicaciones con espacio limitado.
- Utilizados en sistemas de control de procesos para el control y control de la presión.
- Utilizado comúnmente en sistemas de refrigeración y compresores de aire para la medición de la presión.
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimiento: | |||||
|---|---|---|---|---|---|
| Rango de medición | Escala (G) | 300KPa, 350KPa, 1000KPa, 2000Kpa | |||
| En absoluto (A) | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | ||||
| Se selló | Se trata de un sistema de control de velocidad de un vehículo.,30MPa | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | 100 ± 1 | 100 ± 2 | MV | ||
| Temperatura de desplazamiento cero. | ± 08 | ± 2 | % F.S. | ||
| Temperatura de escala completa. | ± 08 | ± 2 | % F.S. | ||
| Temporario compensado. | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 20 gramos | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | |||||
| Proyecto de construcción | |
| Dimensión | |
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para ordenar |
- Durante la instalación, se deberá garantizar un espacio libre adecuado entre el núcleo y la carcasa del transmisor para cumplir los requisitos de estanqueidad especificados.
- Al montar la carcasa, mantener la alineación vertical y aplicar la presión de manera uniforme para evitar la unión o el daño a la placa de compensación.
- Asegúrese de que el medio de medición sea compatible con el diafragma central y el material de la carcasa (316L de acero inoxidable).
- No presione el diafragma del sensor con las manos o con objetos afilados, ya que la deformación o la punción pueden causar daños internos en el núcleo.
- Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite que la humedad, el vapor o los medios corrosivos entren en la cámara de presión negativa.
- Si se requieren modificaciones en el cableado de los pines, consulte siempre la etiqueta fijada al núcleo real para obtener las conexiones correctas.
| Pregunta y respuesta |
.
.
