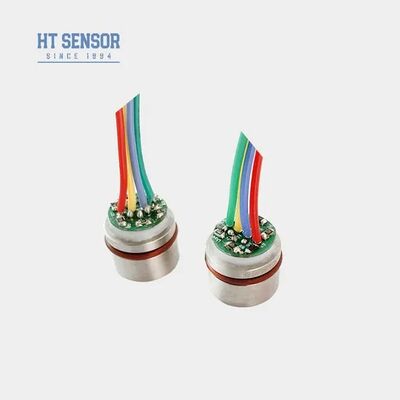

5VDC 10mv/V Sensor de presión de silicio compacto difuso Núcleo 15mm Mini Sensor Sensor de presión de silicio
Product Details
| Modelo NO.: | El número de unidad | Para: | Sensor de presión de silicio difuso |
|---|---|---|---|
| Tipo de señal de salida: | Tipo analógico | Material: | Acero inoxidable |
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Personalizado: | Personalizado | Palabras clave: | Sensor pequeño |
| Suministrar: | 5-10VCC | Producción: | señal mv |
| Paquete de transporte: | caja de cartón | Especificación: | 15mm |
| Origen: | Porcelana | Código Hs: | 9026209090 |
| Resaltar |
Sensor de presión compacto de 5VDC,Núcleo de sensor de presión de silicio difuso,Transmisor de presión mini de 15 mm |
||
Product Description

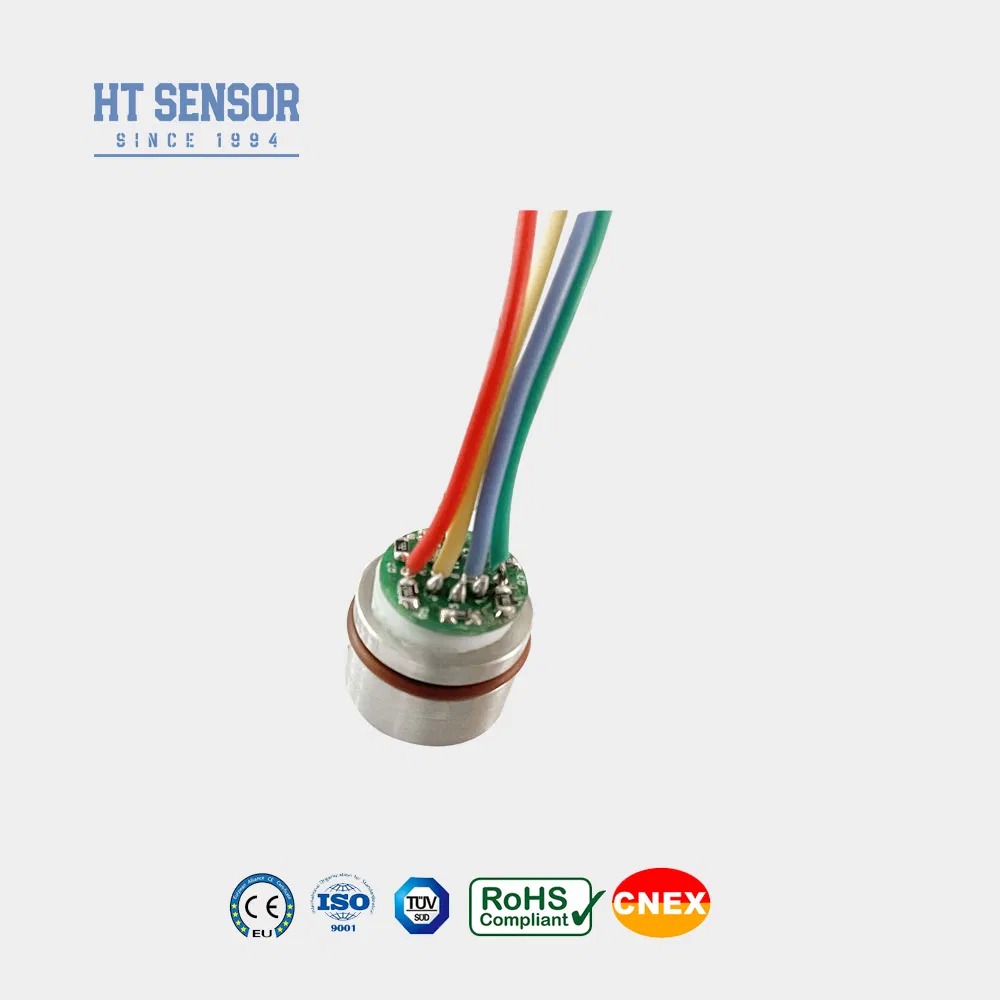

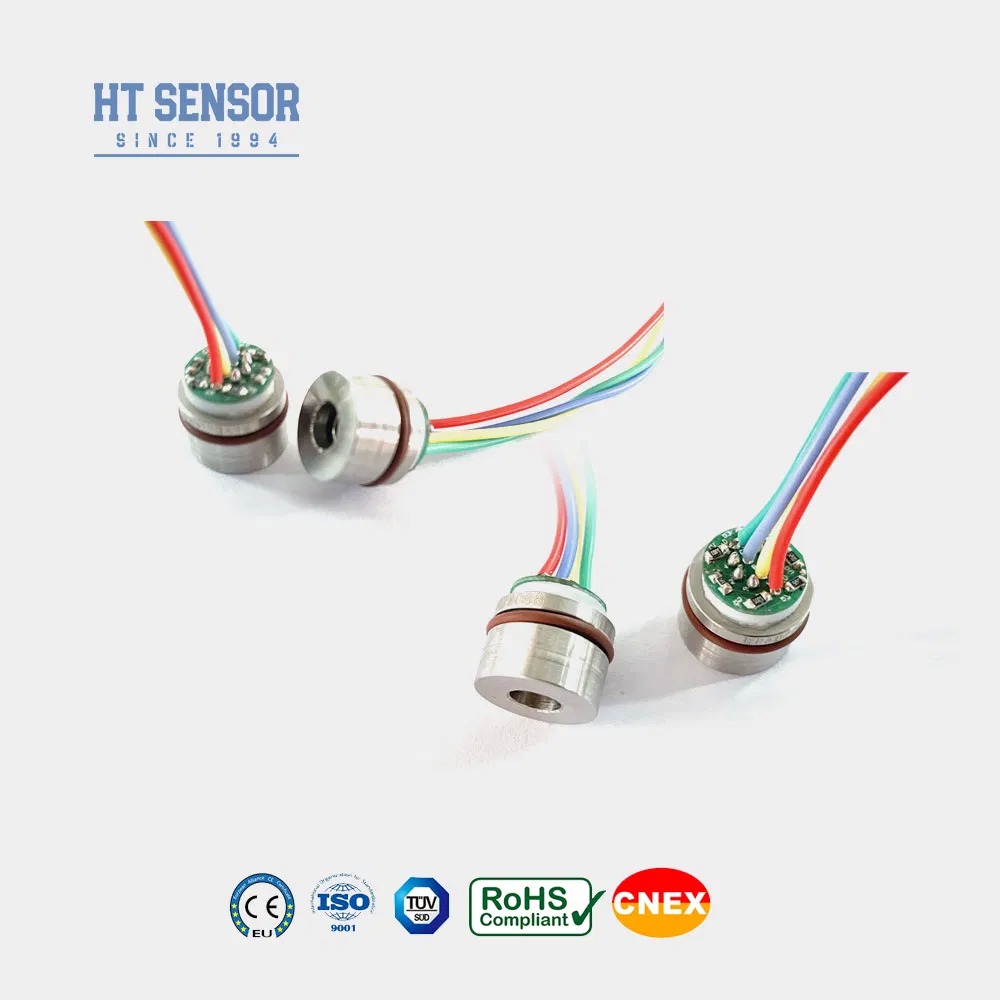

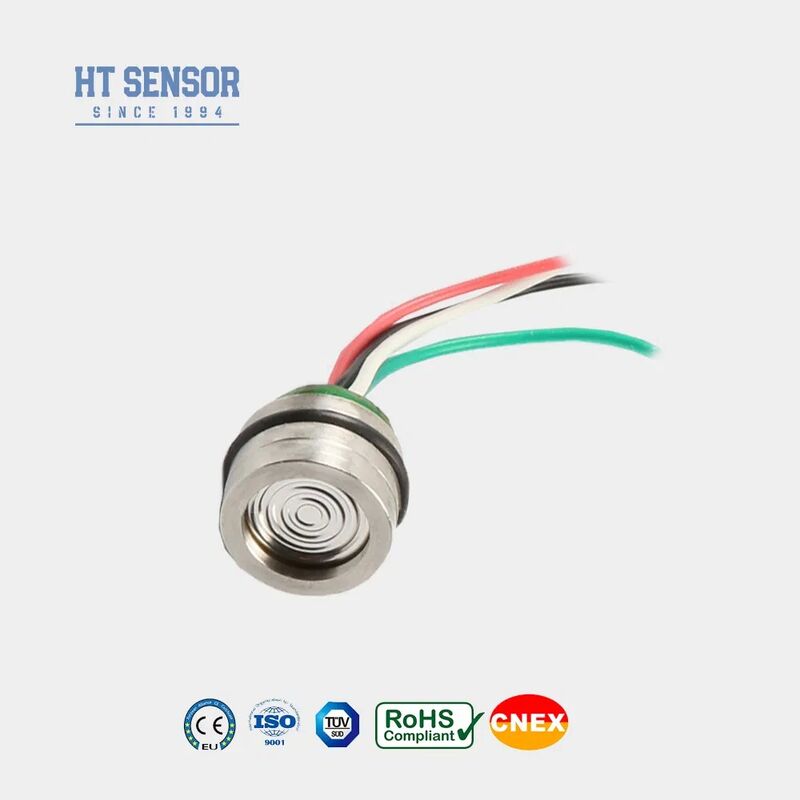

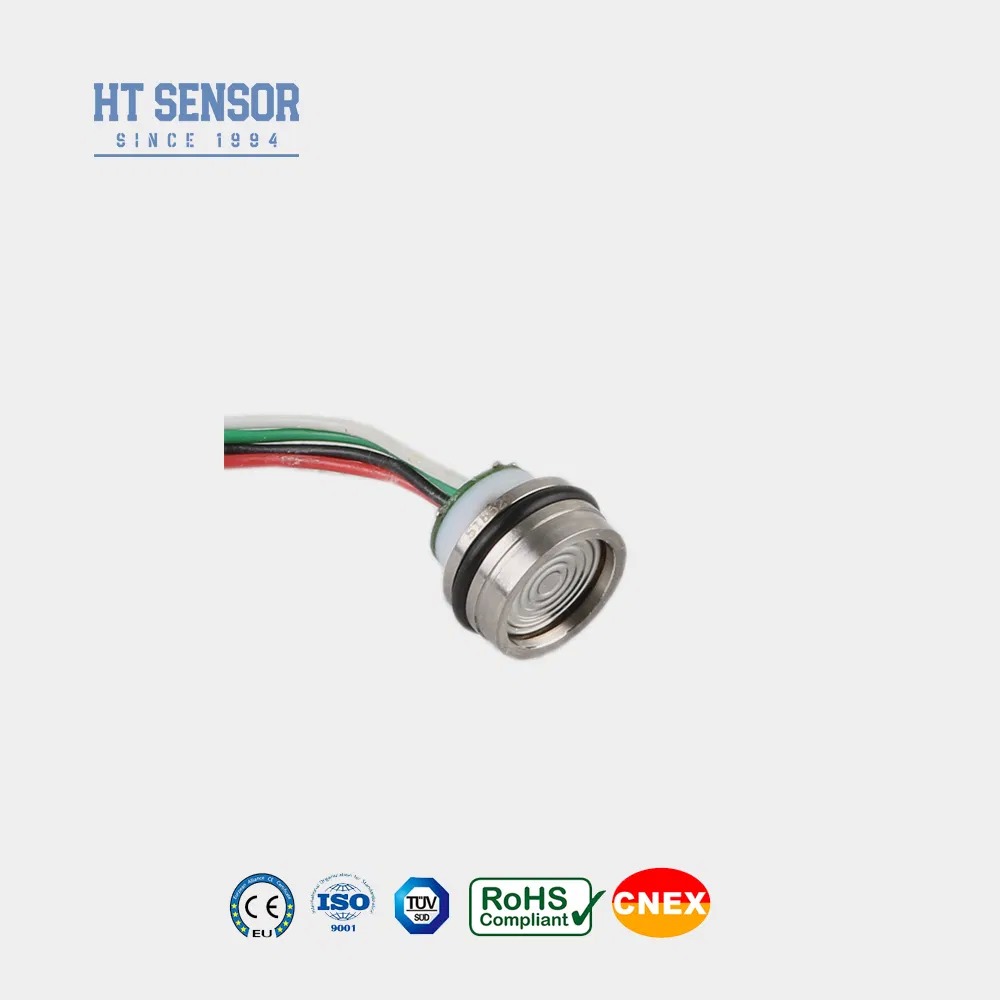

Sensor de presión piezoresistivo de silicio HT15V
Introducción:
El HT15V es un sensor de presión de tensiónímetro de silicio, cuyo componente principal es un elemento de silicio difuso altamente estable.Este sensor utiliza el efecto piezorresistivo del silicio difuso para medir con precisión la presión de líquidos y gasesConvierte la señal de presión en una señal de voltaje medible. Este sensor se utiliza ampliamente en varios campos, como compresores de aire y sistemas de refrigeración.
Características del producto:
- Utiliza tecnología avanzada y está encapsulado en un acero inoxidable de 316Lvivienda
- Amplio rango de medición 0~350KPa~60MpaS
- Alta fiabilidad y excelente estabilidad
- Suministro de tensión constante
- Apto para medir las presiones de los gases no corrosivos y de los líquidos compatibles con el acero inoxidable 316L.
- Su diseño compacto lo hace ideal para aplicaciones de espacio limitado, mientras que su fiabilidad soporta el monitoreo y control de presión en sistemas de proceso.
- Este producto también se utiliza comúnmente para medir la presión en sistemas de refrigeración y compresores de aire.
- El suministro de energía: ≤ 10 VDC.
- Válvula de salida de modo común: 50% de la entrada (típica).
- Impedancia de entrada: 4KΩ ~ 20KΩ.
- Impedancia de salida:2.5KΩ ~ 6KΩ.
- Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta.
| Parámetros de rendimiento: | |||||
|---|---|---|---|---|---|
| Rango de medición | Escala (G) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |||
| En absoluto (A) | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | 100 ± 1 | 100 ± 2 | MV | ||
| Temperatura de desplazamiento cero. | ± 08 | ± 2 | % F.S. | ||
| Temperatura de escala completa. | ± 08 | ± 2 | % F.S. | ||
| Temporario compensado. | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 20 gramos | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | |||||
| Proyecto de construcción | |
| Dimensión | |
| Conexión eléctrica y compensación |
|---|
|
| Ejemplos de selección |
| Consejos para ordenar |
- Durante la instalación, se deberá garantizar un espacio libre adecuado entre el núcleo y la carcasa del transmisor para cumplir los requisitos de estanqueidad especificados.
- Al montar la carcasa, mantener la alineación vertical y aplicar la presión de manera uniforme para evitar la unión o el daño a la placa de compensación.
- Asegúrese de que el medio de medición sea compatible con el diafragma central y el material de la carcasa (316L de acero inoxidable).
- No presione el diafragma del sensor con las manos o con objetos afilados, ya que la deformación o la punción pueden causar daños internos en el núcleo.
- Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite que la humedad, el vapor o los medios corrosivos entren en la cámara de presión negativa.
- Si se requieren modificaciones en el cableado de los pines, consulte siempre la etiqueta fijada al núcleo real para obtener las conexiones correctas.
| Pregunta y respuesta |
.
.
