Sensor de presión de silicio difuso de 15 mm
Product Details
| Modelo NO.: | El número de unidad | Para: | Transmisor de presión de silicio difuso |
|---|---|---|---|
| Material: | Acero inoxidable | Tipo de hilo: | NO |
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Clasificación IP: | IP65 | Personalizado: | Personalizado |
| Suministrar: | 5-10VCC | Producción: | señal mv |
| Paquete de transporte: | caja de cartón | Especificación: | 15mm |
| Marca: | - ¿ Qué es esto? | Código Hs: | 9026209090 |
| Resaltar |
Sensor de presión pequeño de 15 mm,Sensor de presión de silicio difuso,sensor de presión electrónico compacto |
||
Product Description

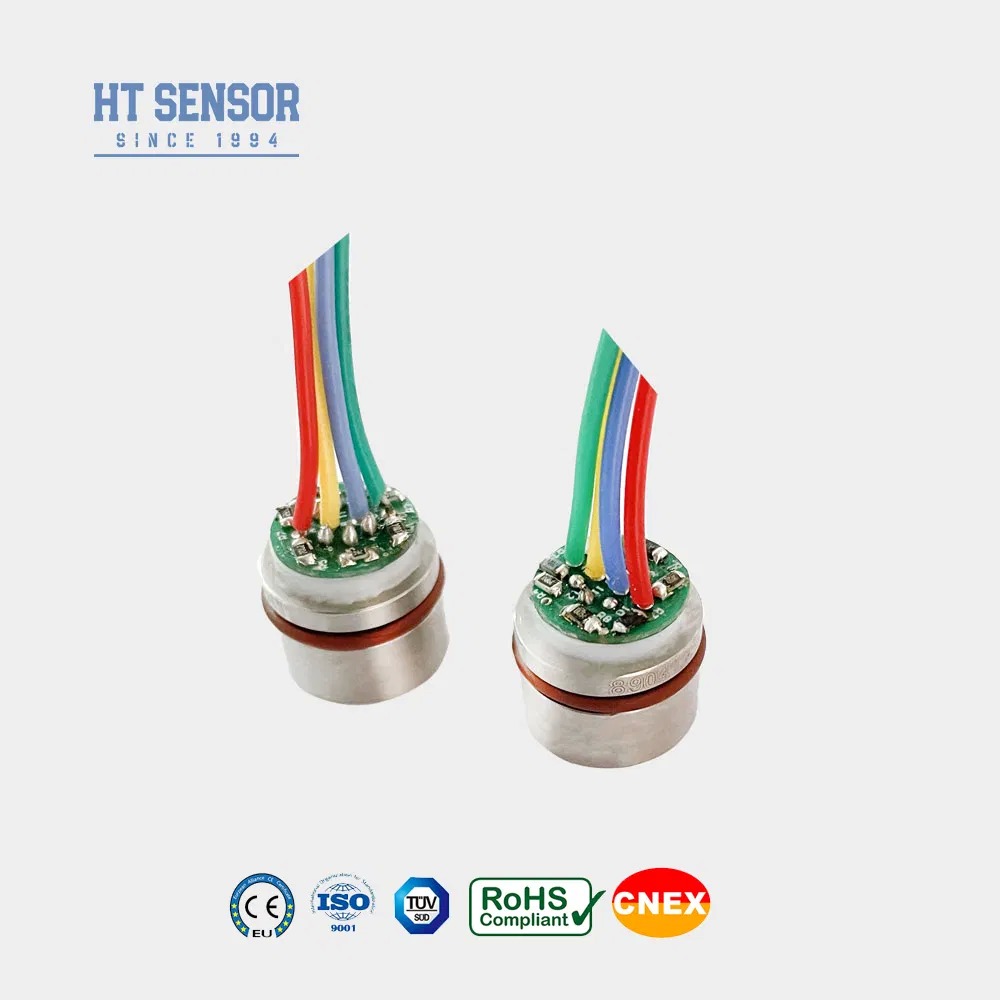

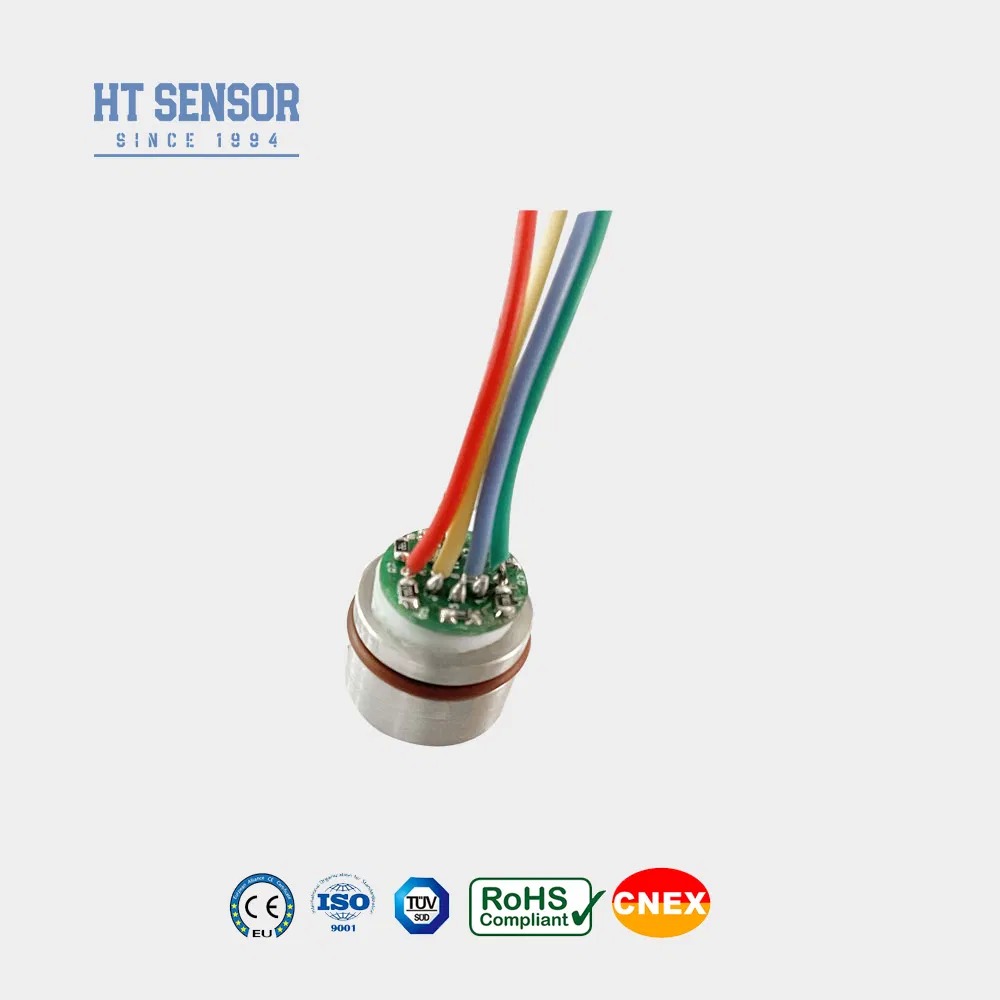

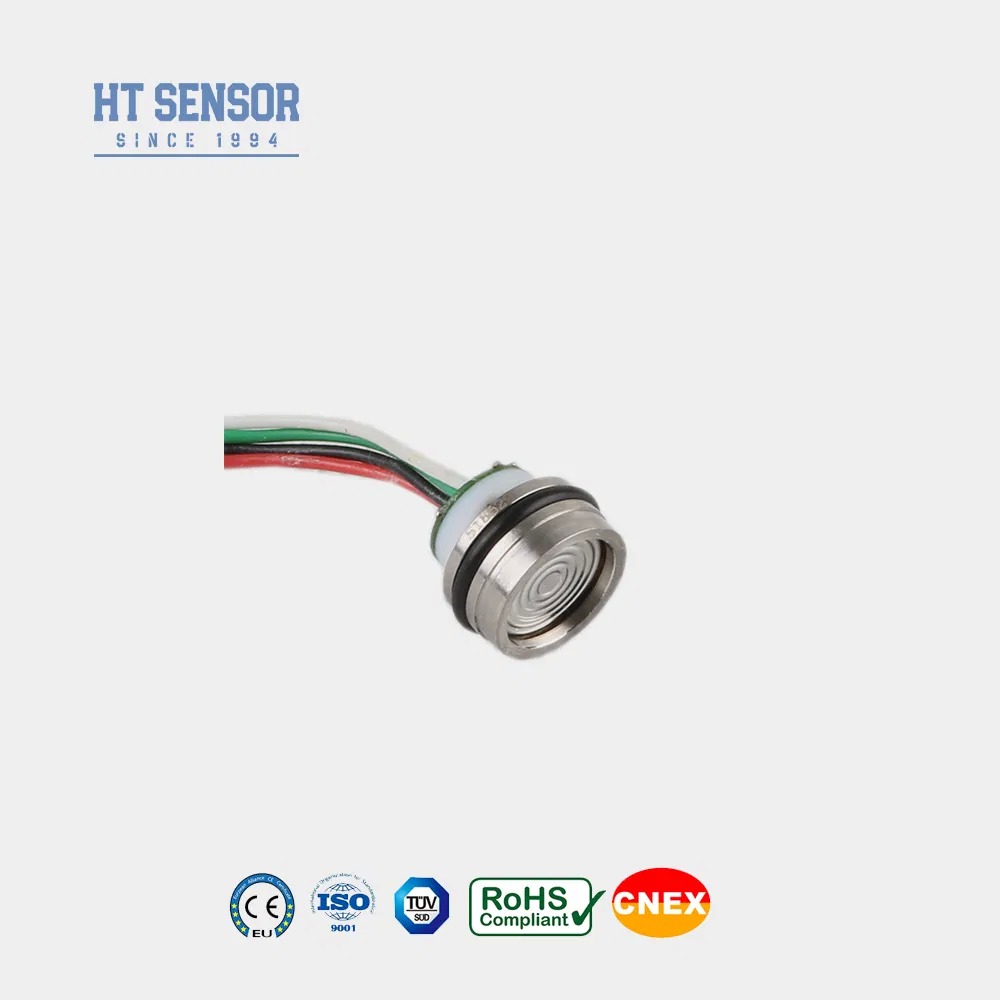

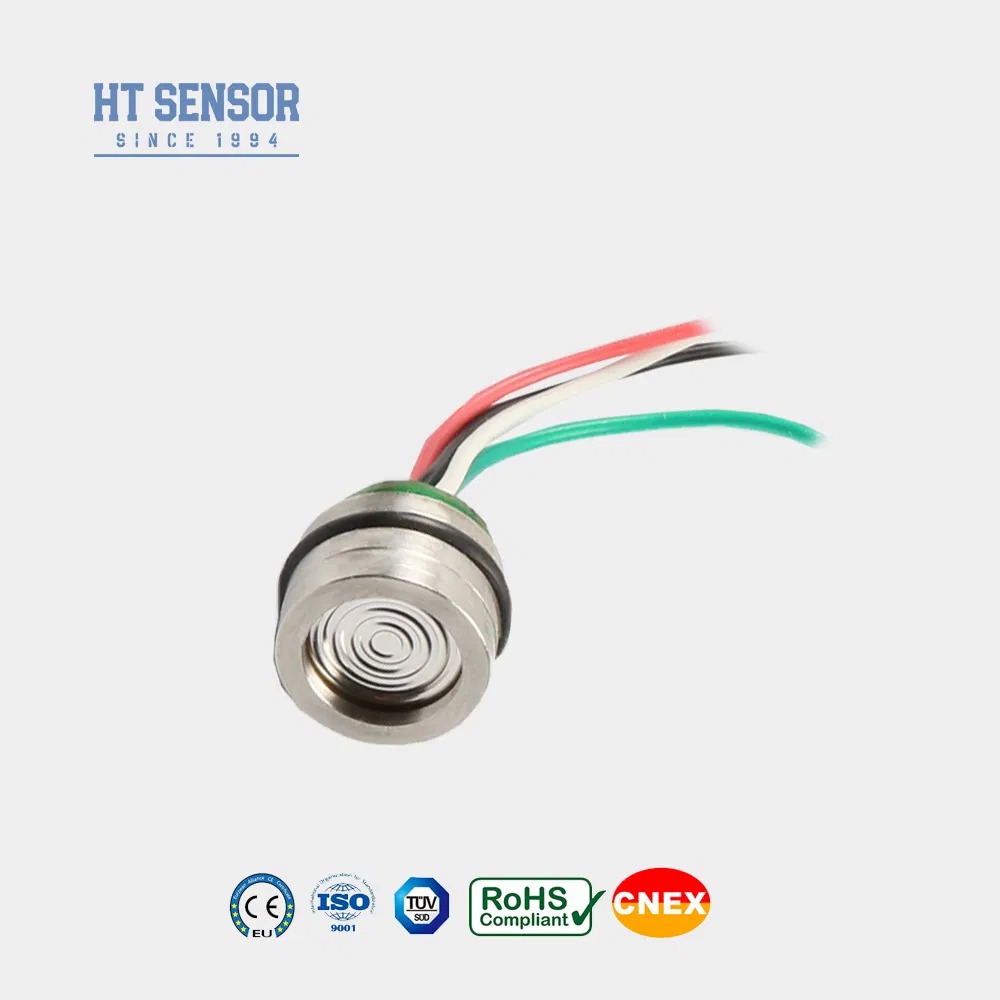

Sensor de presión piezoresistivo de silicio HT15V
Introducción:
HT15V es un sensor de presión piezorresistivo de silicio con un núcleo de elemento de silicio difuso altamente estable.Utiliza el efecto piezorresistivo del silicio difuso para medir con precisión las presiones de líquido y gasEste sensor encuentra un amplio uso en diversas aplicaciones, incluyendo compresores de aire y sistemas de refrigeración.
Características del producto:
- Utiliza tecnología avanzada y está encapsulado en un acero inoxidable de 316Lvivienda
- Amplio rango de medición 0~350KPa~40MpaS
- Alta fiabilidad y excelente estabilidad
- Suministro de tensión constante
- Apto para medir la presión de los gases y líquidos no corrosivos con 316Lcompatibilidad con el acero inoxidable
- Diseño compacto, ideal para aplicaciones con espacio limitado
- Utilizados en sistemas de control de procesos para el control y control de la presión
- Utilizado comúnmente en sistemas de refrigeración y compresores de aire para la medición de la presión
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada:4KΩ~20KΩ
- Impedancia de salida:2.5KΩ~6KΩ
- Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
| Parámetros de rendimiento: | |||||
|---|---|---|---|---|---|
| Rango de medición | Escala (G) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |||
| En absoluto (A) | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | ||||
| Se selló | Las emisiones de gases de efecto invernadero de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||
| Tipo de producto | - ¿ Qué? | Unidad | |||
| No linealidad | ± 015 | ± 03 | % F.S. | ||
| Repetibilidad | 0.05 | 0.1 | % F.S. | ||
| La histeresis | 0.05 | 0.1 | % F.S. | ||
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV | ||
| Producción a escala completa | 100 ± 1 | 100 ± 2 | MV | ||
| Temperatura de desplazamiento cero. | ± 08 | ± 2 | % F.S. | ||
| Temperatura de escala completa. | ± 08 | ± 2 | % F.S. | ||
| Temporario compensado. | 0 ~ 70 | oC | |||
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |||
| Temperatura de almacenamiento | -40 ~ 125 | oC | |||
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 80MPa | ||||
| Presión de explosión | 5 veces la escala completa | ||||
| Estabilidad a largo plazo | 0.2 % | F.S./Año | |||
| Material del diafragma | Las demás: | ||||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||||
| El choque | 100 g, 11 ms | ||||
| Tiempo de respuesta | ≤ 1 ms | ||||
| Sello de anillo O | Las demás materias textiles | ||||
| Medio de llenado | Aceite de silicio | ||||
| Peso | - 20 gramos | ||||
| Los parámetros se ensayarán en las siguientes condiciones: 10V @ 25oC | |||||
| Conexión eléctrica y compensación |
|
| Ejemplos de selección |
| Consejos para ordenar |
aire requerido la estanqueidad
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.
| Pregunta y respuesta |
.
.
