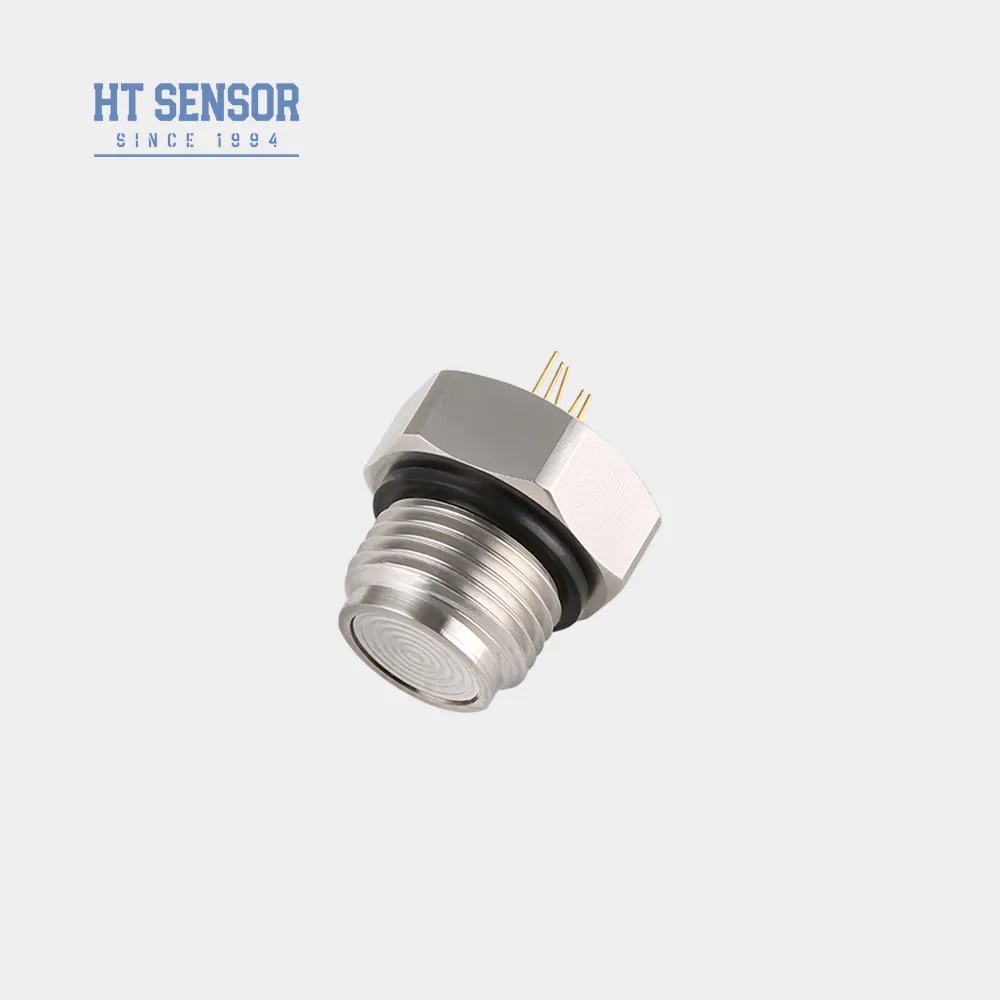

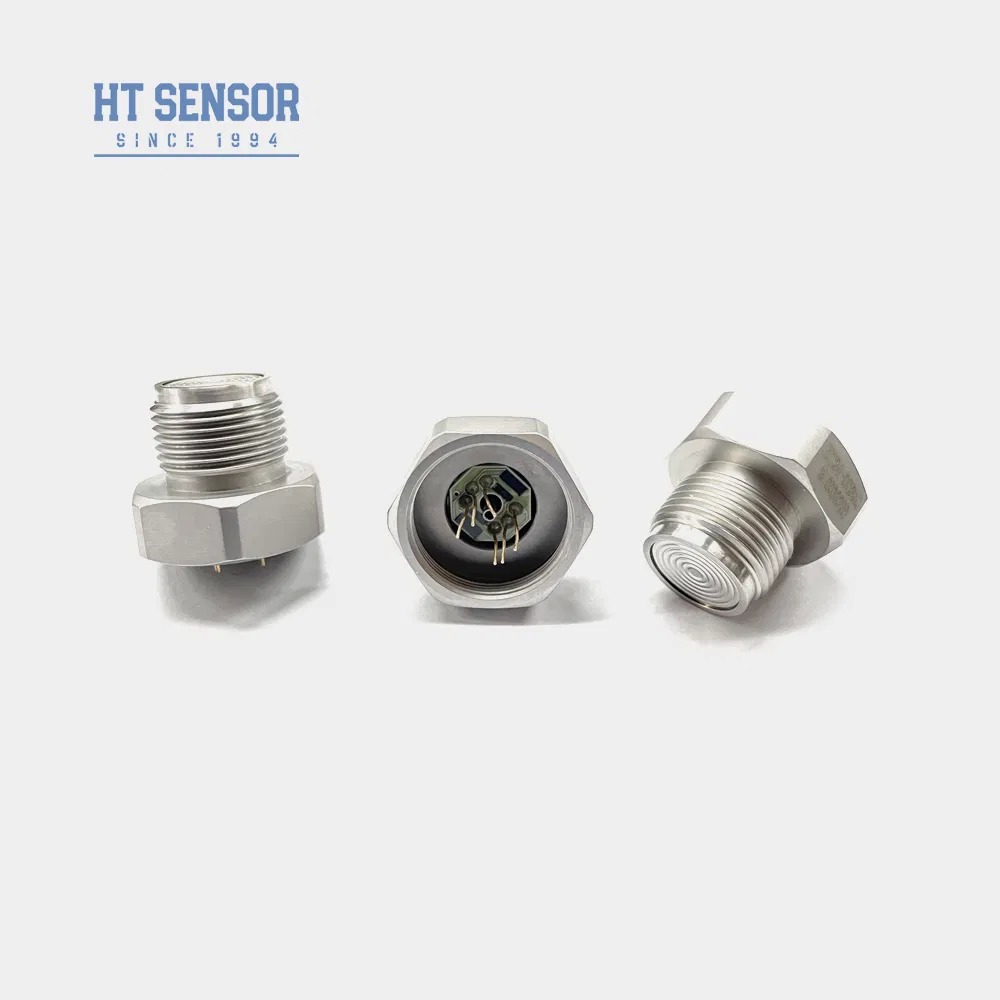

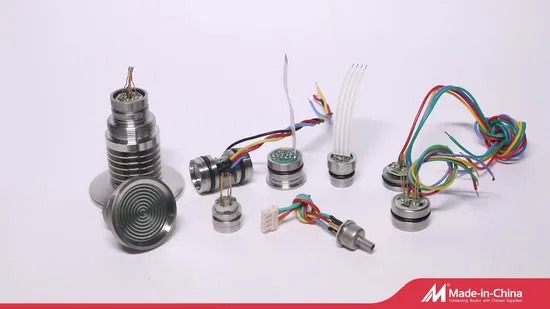

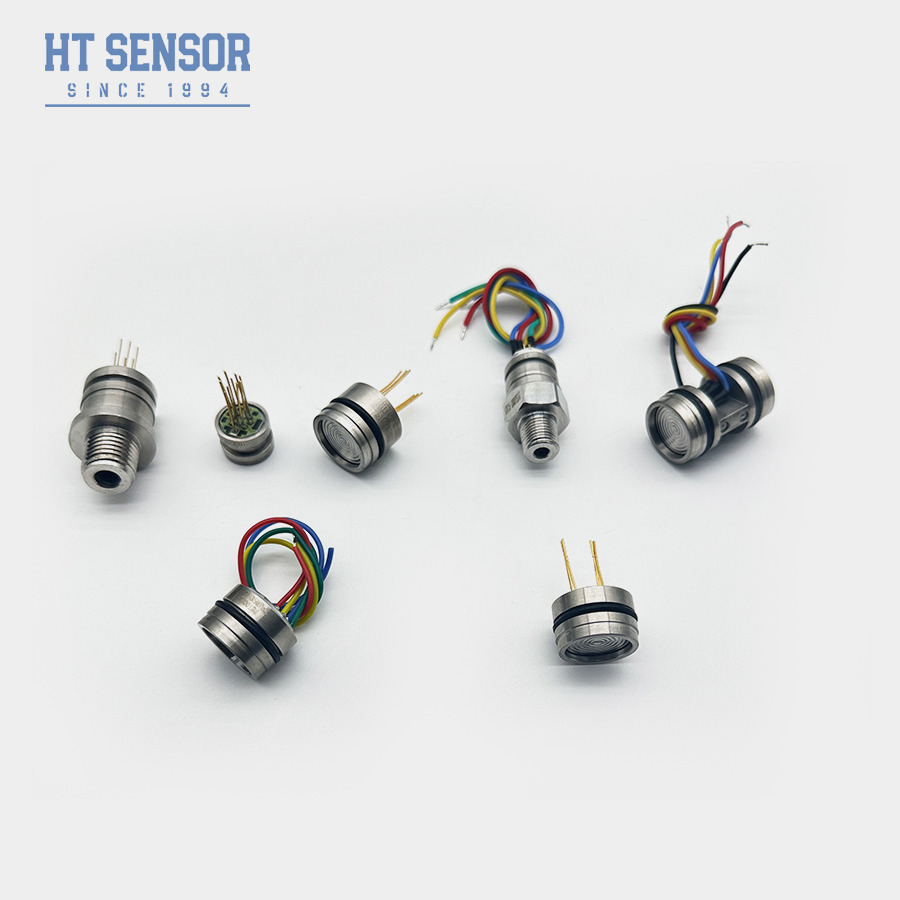

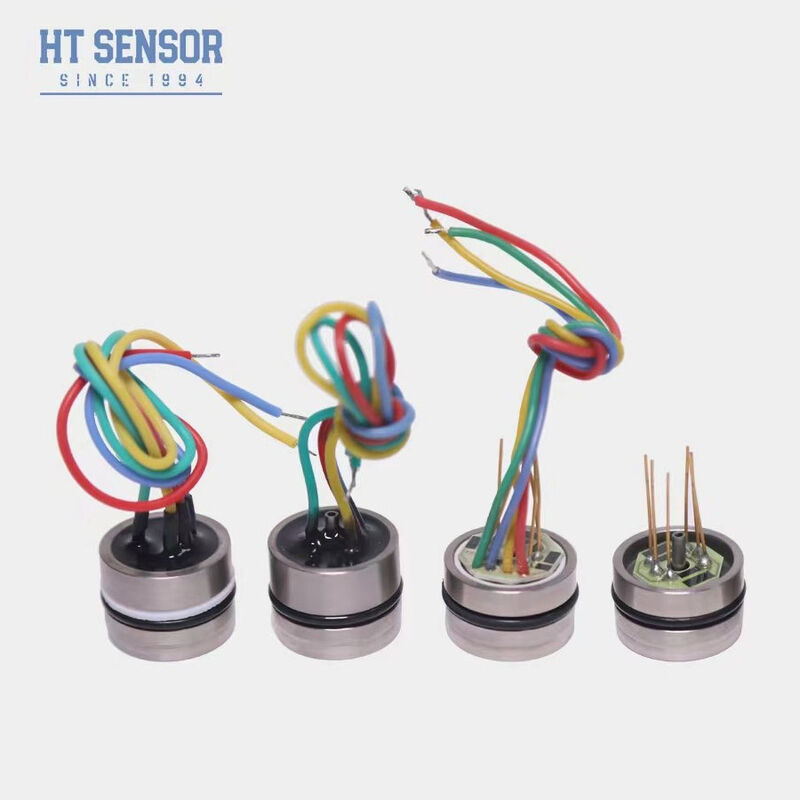

Sensor de presión de diafragma enrasado HT24 con chip sensor de silicio difuso altamente estable
Descripción general del producto
El sensor de presión piezorresistivo de silicio HT24 presenta un diseño de diafragma enrasado con un chip de silicio difuso altamente estable. La presión se transmite al chip sensible a través de un diafragma de acero inoxidable y aceite de silicona sellado, lo que garantiza que el chip sensible nunca entre en contacto directo con el medio medido. Esta estructura de diafragma plano proporciona una fácil limpieza y alta fiabilidad, lo que lo hace ideal para aplicaciones alimentarias, de bebidas, farmacéuticas e higiénicas.
Características principales
- Tecnología avanzada con carcasa de acero inoxidable 316L y materiales de diafragma de primera calidad, incluidos titanio y Hastelloy
- Circuitos de película gruesa para una compensación precisa de la temperatura y corrección del punto cero
- Fiabilidad, repetibilidad y estabilidad excepcionales
- Estructura de diafragma enrasado para una fácil limpieza y mantenimiento
Aplicaciones
- Medición de la presión de gases y líquidos no corrosivos con compatibilidad con acero inoxidable 316L
- Industria de procesamiento de alimentos y bebidas
- Sistemas de control de procesos industriales
- Fabricación farmacéutica
Rendimiento eléctrico
Parámetros de rendimiento
| Parámetro |
Típ. |
Máx. |
Unidad |
| No linealidad |
±0.15 |
±0.3 |
%F.S |
| Repetibilidad |
0.05 |
0.1 |
%F.S |
| Histéresis |
0.05 |
0.1 |
%F.S |
| Salida de desplazamiento cero |
0±1 |
0±2 |
mV |
| Salida a escala completa (≤20KPa) |
50±10 |
50±30 |
mV |
| Salida a escala completa (≥35kPa) |
100±10 |
100±30 |
mV |
| Deriva de temperatura de desplazamiento cero (≤20KPa) |
±1 |
±2 |
%F.S |
| Deriva de temperatura de desplazamiento cero (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Deriva de temperatura a escala completa (≤20KPa) |
±1 |
±2 |
%F.S |
| Deriva de temperatura a escala completa (≥35kPa) |
±0.5 |
±1 |
%F.S |
| Temperatura compensada. (≤20KPa) |
0~50 |
- |
ºC |
| Temperatura compensada. (≥35kPa) |
0~70 |
- |
ºC |
| Temperatura de funcionamiento |
-20~80 |
- |
ºC |
| Temperatura de almacenamiento |
-40~125 |
- |
ºC |
| Estabilidad a largo plazo |
0.2 |
- |
F.S/Año |
| Resistencia de aislamiento |
≥200MΩ 100VCC |
- |
- |
| Tiempo de respuesta |
≤1ms |
- |
- |
Especificaciones adicionales
Sobrecarga admisible: Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de ruptura: 5X la escala completa
Material del diafragma: 316L
Vibración: Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz
Choque: 100g,11ms
Junta tórica: Caucho de nitrilo o caucho de flúor
Medio de llenado: Aceite de silicona
Peso: ~55g
Rangos de medición
Manómetro (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluto (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sellado (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
Construcción del esquema
Conexión eléctrica y compensación
Ejemplos de selección
Consejos para pedidos
- Asegúrese de un ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida
- Durante el montaje de la carcasa, mantenga la alineación vertical y aplique una presión uniforme para evitar atascos o daños en la placa de compensación
- Proporcione instrucciones especiales al realizar el pedido si el medio medido no es compatible con el diafragma del núcleo y el material de la carcasa (316L)
- Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños por deformación o perforación
- Mantenga el puerto de presión de los núcleos de presión manométrica abierto a la atmósfera y evite que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa
- Consulte la etiqueta del núcleo real para la configuración de los pines
