Inicio > Productos> Sensor de la presión del silicio> HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga

HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga

HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core
HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core
Informacion basica
Certificación: RoHS
Cantidad de orden mínima: 100
Precio: 36
Mejor precio Contactar ahora
Información detallada
Señal de salida: Tipo analógico Proceso de producción: Integración
Material: Acero inoxidable Tipo de cableado: Cuatro alambres
Clasificación IP: ip65 Fuerza: 1,5A
Conexión: Pines Kovar bañados en oro o ALAMBRE de 100 mm Tamaño del hilo: 1.5"
Tamaño del diafragma: 50.4 mm Impedancia de entrada: 2.5kΩ ~ 6kΩ
Impedancia de salida: 2.5kΩ ~ 6kΩ Temperatura de funcionamiento: -20~80°c
Temperatura de almacenamiento: -40~125°c Material de diafragma: 316L
Peso: ~150g
Resaltar:

50.4mm sensor de presión del diafragma grande

,

sensor de descarga piezorresistivo de silicio

,

sensor de presión de silicio de alto rendimiento

Descripción de producto

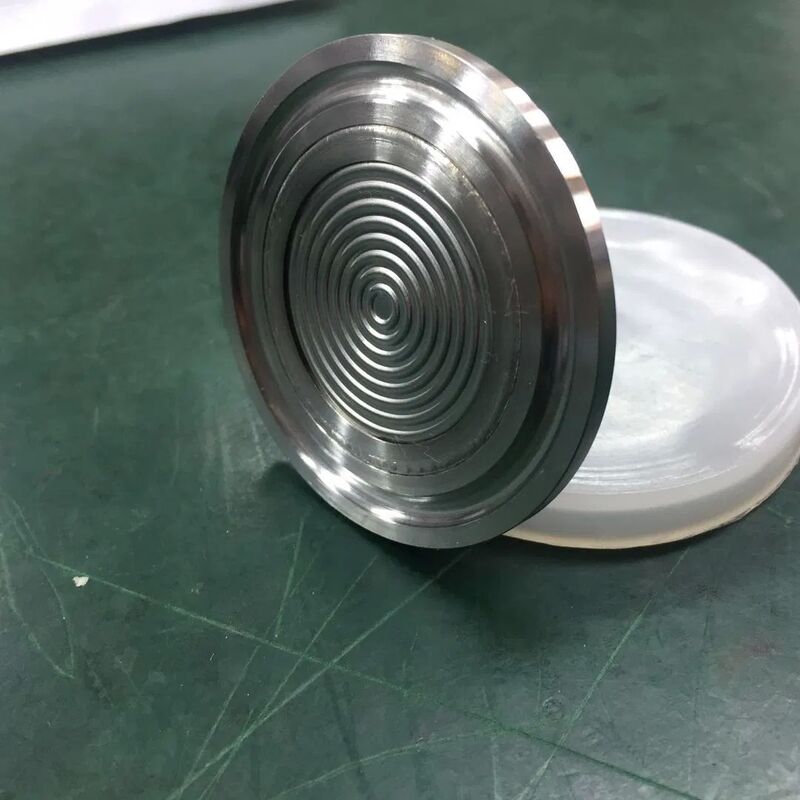

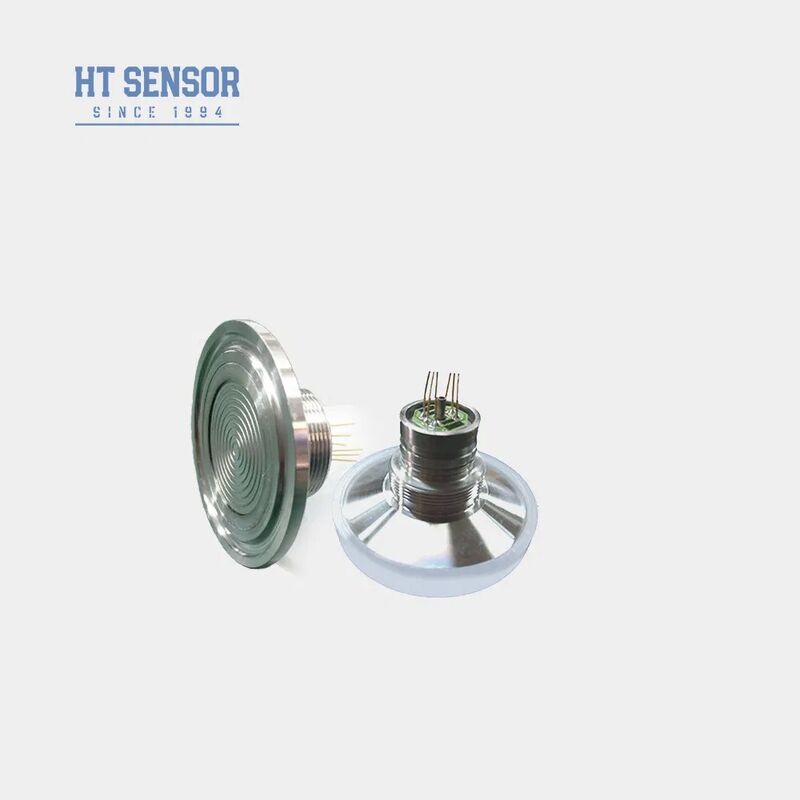

Sensor de presión piezoresistivo de silicio con diafragma grande de HT-IQ 50.4 mm
El HT-IQ es un sensor de presión de diafragma con un chip de silicio difuso altamente estable.La presión se transmite al chip sensible a través de un diafragma de acero inoxidable y aceite de silicio selladoLa estructura plana del diafragma de este producto ofrece una limpieza fácil y una alta fiabilidad, lo que lo hace ideal para alimentos, bebidas,productos farmacéuticos, y aplicaciones de higiene.
HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga 0HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga 1HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga 2
Características del producto
  • Tecnología avanzada con carcasa de acero inoxidable 316L y materiales de diafragma de primera calidad, incluidos titanio y Hastelloy
  • Circuitos de película gruesa para la compensación de temperatura precisa y la corrección del punto cero
  • Excepcional fiabilidad, repetibilidad y estabilidad
  • Estructura de diafragma de descarga para una fácil limpieza y mantenimiento
Aplicaciones
  • Medición de la presión de los gases y líquidos no corrosivos con compatibilidad de acero inoxidable 316L
  • Industria de transformación de alimentos y bebidas
  • Sistemas de control de procesos industriales
  • Fabricación y transformación farmacéutica
Rendimiento eléctrico
  • Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  • Impedancia de entrada: 2,5 KΩ~6 KΩ
  • Impedancia de salida: 2,5 KΩ~6 KΩ
  • Conexión eléctrica: pines de Kovar recubiertos de oro o alambres de alta temperatura de 100 mm
Parámetros de rendimiento
Rango de mediciónEscala (G)El valor de las emisiones de CO2 emitidas por los motores de combustión renovable se calculará en función de las emisiones de CO2 emitidas por los motores de combustión renovable.
En absoluto (A)Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de la temperatura de los motores de combustión renovables.
Se sellóSe aplicarán las siguientes medidas:
ParámetroTipo de producto- ¿ Qué?Unidad
No linealidad± 015± 03% F.S.
Repetibilidad0.050.1% F.S.
La histeresis0.050.1% F.S.
Producción de compensación cero0 ± 10 ± 2MV
Producción a escala completa (≤ 20 KPa)50 ± 1050 ± 30MV
Producción a escala completa (≥ 35 kPa)100 ± 10100 ± 30MV
Cero desplazamiento de la temperatura.± 1± 2% F.S.
Temperatura de desplazamiento cero, deriva (≥ 35 kPa)± 05± 1% F.S.
Drift de temperatura a escala completa (≤ 20 KPa)± 1± 2% F.S.
Desviación de temperatura a escala completa (≥ 35 kPa)± 05± 1% F.S.
Temperatura compensada (≤ 20 KPa)0 ~ 50 oC
Temperatura compensada (≥ 35 kPa)0 ~ 70 oC
Temperatura de funcionamiento-20 a 80 oC
Temperatura de almacenamiento-40 ~ 125 oC
Sobrecarga permitidaTome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión5 veces la escala completa
Estabilidad a largo plazo0.2 % F.S. por año
Material del diafragmaLas demás:
Resistencia al aislamientoSe aplicarán las siguientes medidas:
VibraciónNingún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque100 g, 11 ms
Tiempo de respuesta≤ 1 ms
Sello de anillo OLas demás materias textiles
Medio de llenadoAceite de silicio
Peso~ 150 g
Los parámetros se ensayan en las siguientes condiciones: 1,5 mA @ 25°C
Proyecto de construcción
HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga 3
Conexión eléctrica y compensación
HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga 4
Ejemplos de selección
HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga 5
Consejos para ordenar
  • Asegurar el ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida
  • Durante el montaje de la carcasa, mantener la alineación vertical y aplicar presión uniforme para evitar atascos o dañar la placa de compensación
  • Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), proporcionar instrucciones especiales al ordenar
  • Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños por deformación o perforación
  • Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos
  • Consulte la etiqueta del núcleo real para cualquier cambio en la configuración de los cables de los pines
Información sobre la empresa
HT-IQ 50,4 mm Gran diafragma Sensor de presión piezoresistivo de silicio Introducción Núcleo del sensor de descarga 6
Preguntas frecuentes
¿Cuáles son las características de sus sensores de presión?
Alta precisión, durabilidad y excelente rendimiento.
¿Puedo personalizar las especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, capaces de satisfacer pedidos a gran escala.Póngase en contacto con nuestro equipo de ventas con anticipación para la producción y la entrega de programación.
¿Cuál es el período de entrega típico?
Entre 5 y 8 días laborables para los modelos estándar.
¿Cuál es el precio de los productos?
Precios competitivos con descuentos disponibles para pedidos a granel o socios a largo plazo.
¿Cuál es la garantía de sus productos?
24 meses de garantía después del envío. Soporte postventa responde dentro de las 24 horas, con instrucciones remotas de red de PC disponibles.
