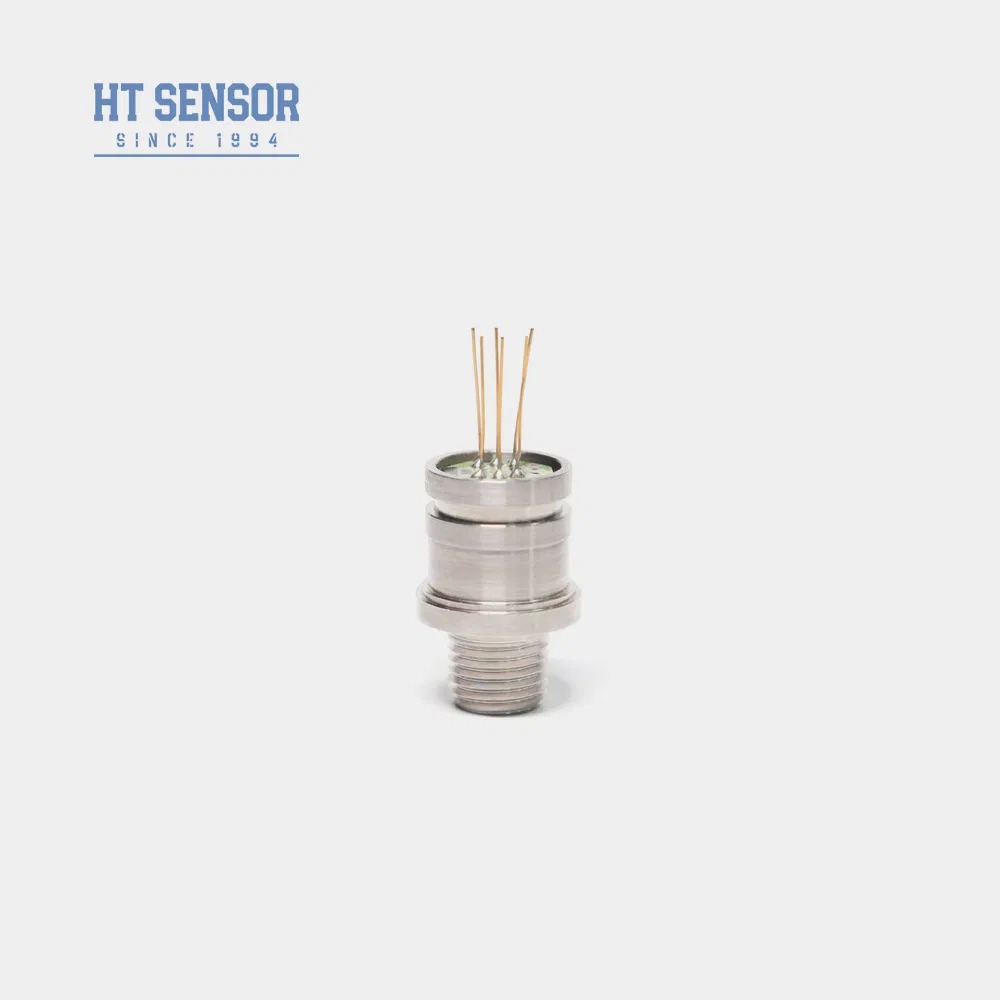

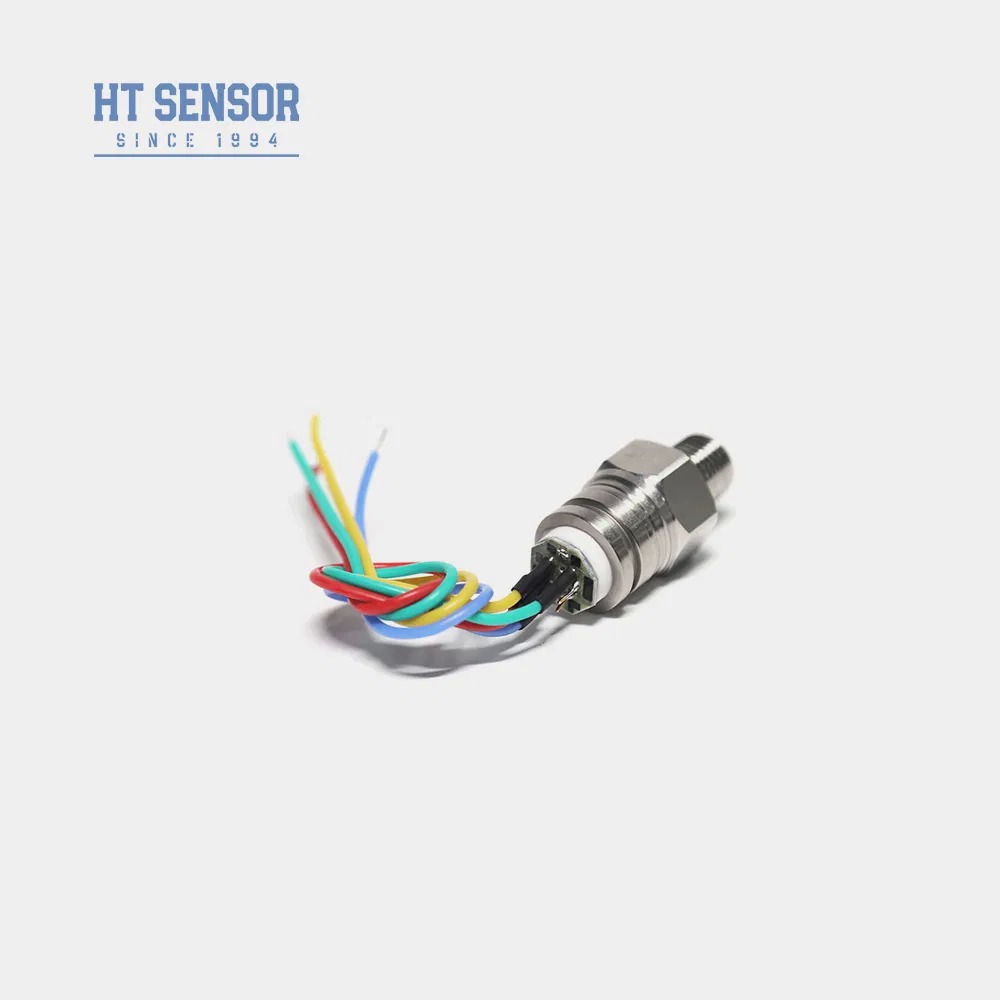

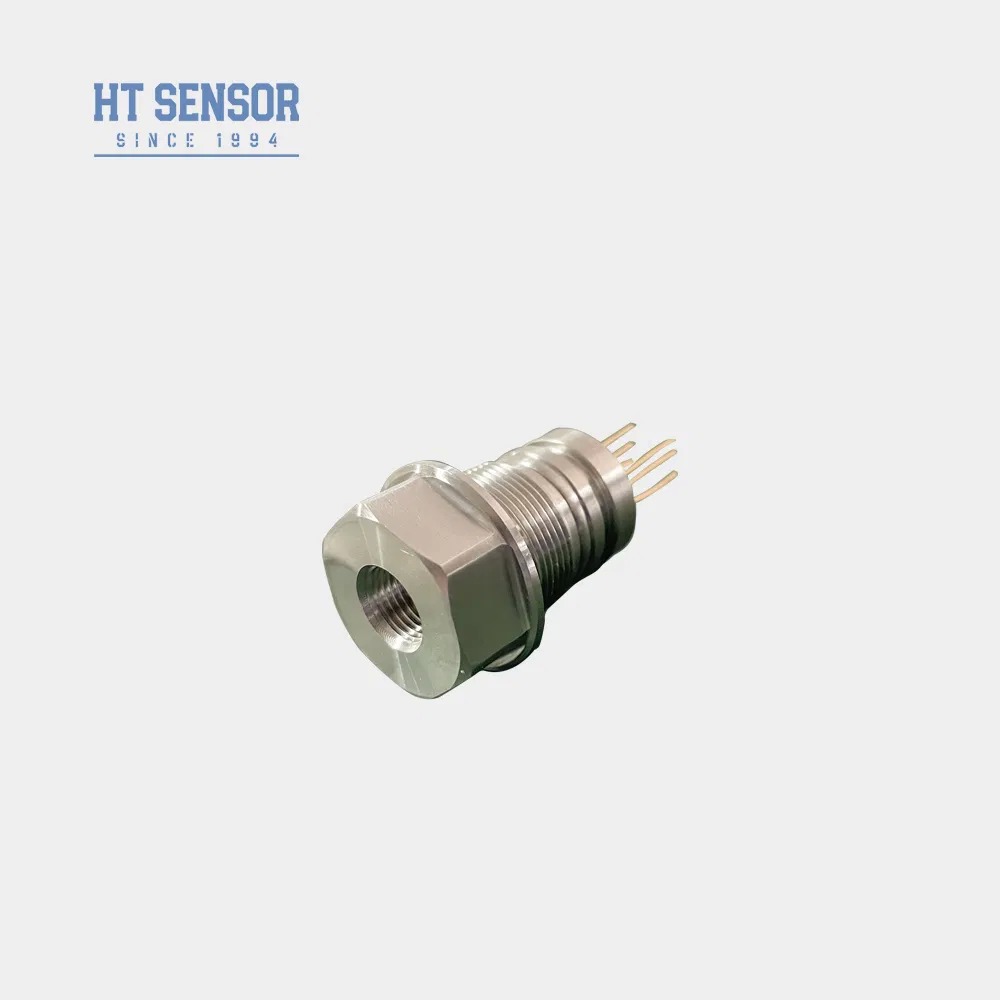

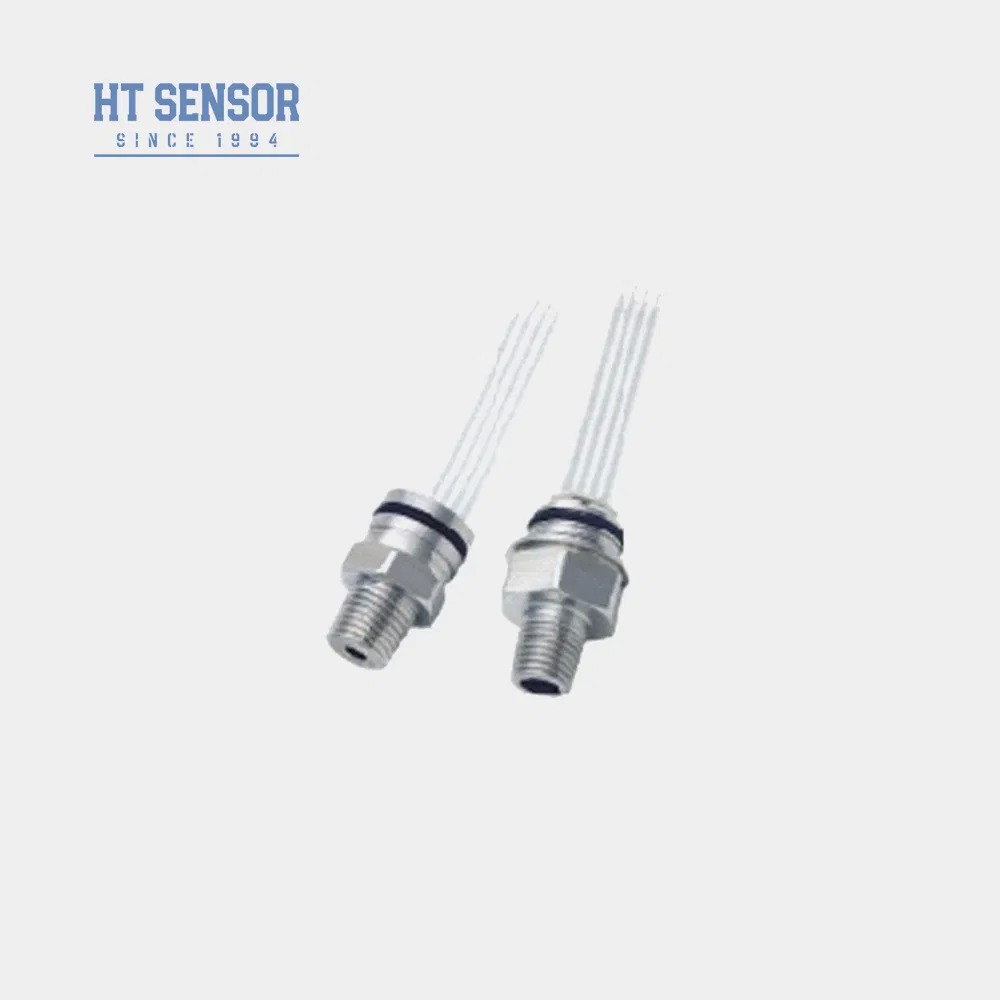

Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC

10VDC Powered Mini G1/4 Thread Liquid Pressure Sensor Transducer Level Sensor Cell
10VDC Powered Mini G1/4 Thread Liquid Pressure Sensor Transducer Level Sensor Cell 10VDC Powered Mini G1/4 Thread Liquid Pressure Sensor Transducer Level Sensor Cell 10VDC Powered Mini G1/4 Thread Liquid Pressure Sensor Transducer Level Sensor Cell 10VDC Powered Mini G1/4 Thread Liquid Pressure Sensor Transducer Level Sensor Cell 10VDC Powered Mini G1/4 Thread Liquid Pressure Sensor Transducer Level Sensor Cell
Informacion basica
Certificación: RoHS
Cantidad de orden mínima: 5
Precio: 20
Mejor precio Contactar ahora
Información detallada
Modelo NO.: Ht30V Señal de salida: Tipo analógico
Material: Acero inoxidable Tipo de hilo: Personalizado
Tipo de cableado: Cuatro alambres Medio de medición: Gas y líquido
Clasificación IP: ip65 Fuente de alimentación: 10VDC
Producción: MV Rango de presión: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef
Impedancia de entrada: 4KΩ~20KΩ Impedancia de salida: 2.5kΩ ~ 6kΩ
Temperatura de funcionamiento: -20 a 80 oC Temperatura de almacenamiento: -40~125ºC
Peso: ~63g
Resaltar:

Mini sensor de presión de líquido G1/4 10VDC

,

Transductor sensor de nivel con rosca G1/4

,

Mini sensor de presión de líquido con garantía

Descripción de producto

Transductor de sensor de presión de líquido con rosca G1/4 alimentado por 10VDC
El sensor de presión piezorresistivo de silicio HT30V utiliza un elemento de silicio difuso altamente estable con diafragma de aislamiento y tecnología de aceite de silicona para medir con precisión la presión de líquidos y gases. Este sensor confiable se utiliza ampliamente en compresores de aire, sistemas de refrigeración y diversas aplicaciones industriales.
Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 0 Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 1 Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 2
Características del producto
  • Circuitería de película gruesa para compensación de temperatura y corrección de desplazamiento cero
  • Alta fiabilidad y excelente estabilidad
  • Fuente de alimentación de voltaje constante con salida estándar
Aplicaciones
  • Medición de presión de gas y líquido no corrosivos con compatibilidad con acero inoxidable 316L
  • Sistemas de control de procesos para monitorear y controlar la presión
  • Sistemas de refrigeración y compresores de aire para la medición de la presión
Rendimiento eléctrico
  • Fuente de alimentación: ≤10VDC
  • Salida de voltaje de modo común: 50% de la entrada (típico)
  • Impedancia de entrada: 4KΩ~20KΩ
  • Impedancia de salida: 2.5KΩ~6KΩ
  • Conexión eléctrica: cable de alta temperatura de 100 mm, cable plano
Parámetros de rendimiento
Rango de medición Manómetro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluto (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sellado (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Parámetro Típ. Máx. Unidad
No linealidad ±0.15 ±0.3 %F.S
Repetibilidad 0.05 0.1 %F.S
Histéresis 0.05 0.1 %F.S
Salida de desplazamiento cero 0±1 0±2 mV
Salida a escala completa (≤20KPa) 50±1 50±2 mV
Salida a escala completa (≥35kPa) 100±1 100±2 mV
Deriva de temperatura de desplazamiento cero (≤20KPa) ±1 ±2.5 %F.S
Deriva de temperatura de desplazamiento cero (≥35kPa) ±0.8 ±1.5 %F.S
Deriva de temperatura a escala completa (≤20KPa) ±1 ±2 %F.S
Deriva de temperatura a escala completa (≥35kPa) ±0.8 ±1.5 %F.S
Temperatura compensada (≤20KPa) 0~50 ºC
Temperatura compensada (≥35kPa) 0~70 ºC
Temperatura de funcionamiento -20~80 ºC
Temperatura de almacenamiento -40~125 ºC
Sobrecarga admisible Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de ruptura 5X la escala completa
Estabilidad a largo plazo 0.2 % F.S/Año
Material del diafragma 316L
Resistencia de aislamiento ≥200MΩ 100VDC
Vibración Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz
Choque 100g, 11ms
Tiempo de respuesta ≤1ms
Junta tórica Caucho de nitrilo o caucho de flúor
Medio de llenado Aceite de silicona
Peso ~63g
Parámetros probados en las siguientes condiciones: 10V @ 25ºC
Construcción del esquema
Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 3
Nota: El tamaño de la rosca del sensor de presión se puede personalizar
Conexión eléctrica y compensación
Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 4
Ejemplos de selección
Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 5
Consejos para pedidos
  • Asegúrese de un ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor para la estanqueidad requerida
  • Alinee la carcasa verticalmente y aplique una presión uniforme durante el montaje para evitar daños
  • Proporcione instrucciones especiales si el medio medido es incompatible con los materiales 316L
  • Evite presionar el diafragma del sensor con las manos u objetos afilados
  • Mantenga el puerto de presión del manómetro abierto a la atmósfera y evite la entrada de contaminantes
  • Consulte la etiqueta real del núcleo para conocer las configuraciones de los pines
Información de la empresa
Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 6 Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 7 Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 8 Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 9 Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 10 Mini sensor de presión de líquido con rosca G1/4 alimentado por 10VDC 11
Preguntas frecuentes
¿Cuáles son las características de sus transmisores de sensor de presión?
Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
¿Puedo personalizar especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable contactar a nuestro equipo de ventas con anticipación para garantizar una producción y programación de entrega sin problemas.
¿Cuál es el período de entrega típico?
5-8 días hábiles para modelos estándar. Los productos personalizados pueden variar.
¿Cómo se fijan los precios de los productos? ¿Algún descuento?
Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro equipo de posventa responderá a sus preguntas en un plazo de 24 horas. La instrucción remota a través de la red de PC siempre está disponible.
