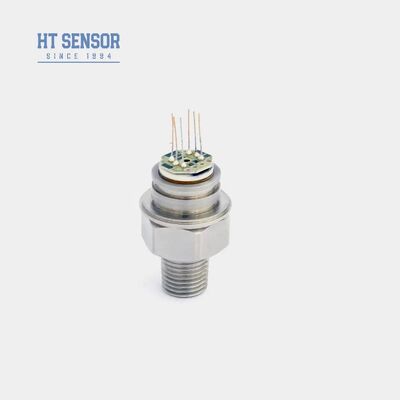

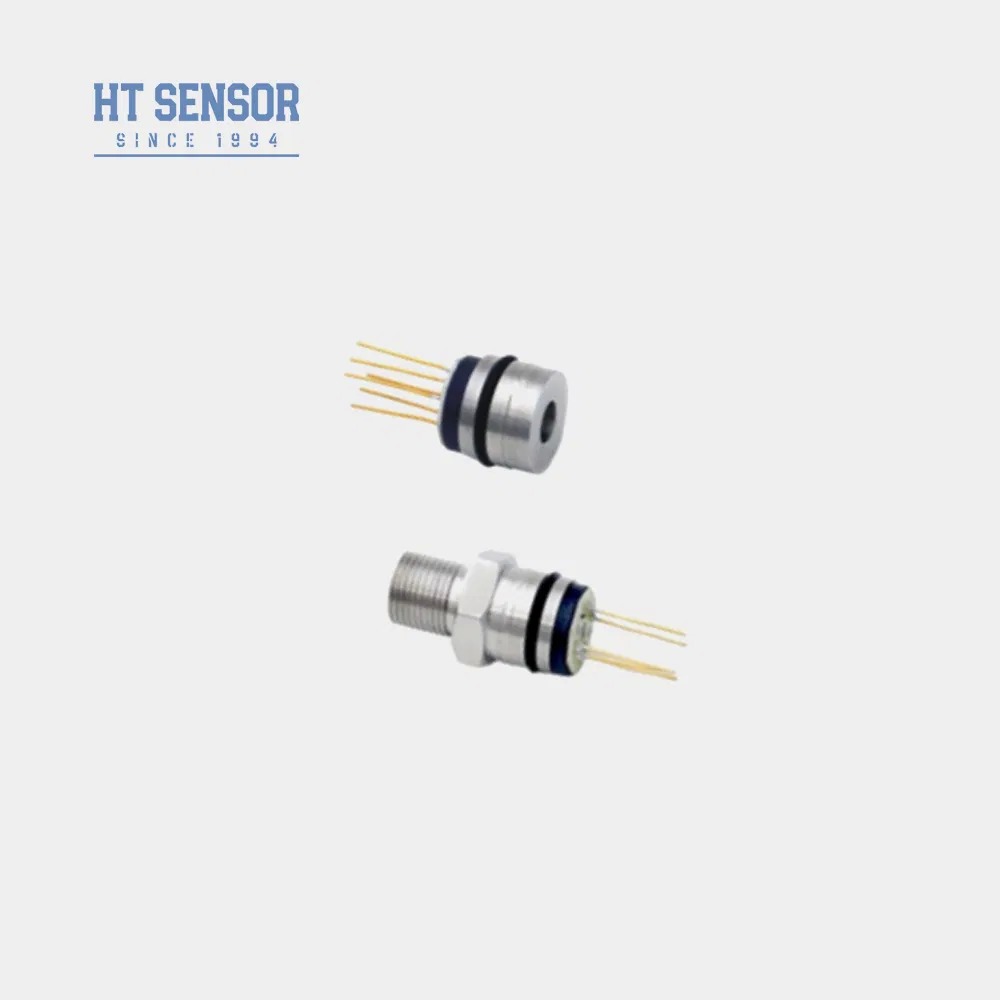

Sensor de presión personalizado Baoji Hengtong HT30 G1/4 con rosca, sensor de nivel
Product Details
| Modelo NO.: | HT30 | Señal de salida: | Tipo analógico de MV |
|---|---|---|---|
| Material: | Acero inoxidable | Tipo de cableado: | Cuatro alambres |
| Medio de medición: | Gas y líquido | Clasificación IP: | IP65 |
| Fuerza: | 1,5A | Rango: | Se trata de un sistema de control de las emisiones de gases de escape. |
| Hilo: | G1/4 y así sucesivamente | Peso: | ~63g |
| Resaltar |
Sensor de presión con rosca G1/4,Sensor de nivel personalizado,sensor de presión de silicio con garantía |
||
Product Description
- Tecnología avanzada con carcasa de acero inoxidable 316L y materiales de diafragma de primera calidad, incluyendo titanio y Hastelloy
- Circuitos de película gruesa para una compensación precisa de la temperatura y corrección del punto cero
- Múltiples opciones de interfaz de rosca disponibles para una instalación flexible
- Construcción soldada compacta que garantiza una alta fiabilidad y durabilidad
- Control de procesos industriales en los sectores del petróleo, la química, la metalurgia, la energía y la hidrología
- Aplicaciones en la industria marina y de aviación
- Sistemas de control hidráulicos y neumáticos
- Aplicaciones generales de control y monitorización de procesos
- Fuente de alimentación: ≤2mA CC (Típico 1.5mA CC)
- Impedancia de entrada: 2.5KΩ~6KΩ
- Impedancia de salida: 2.5KΩ~6KΩ

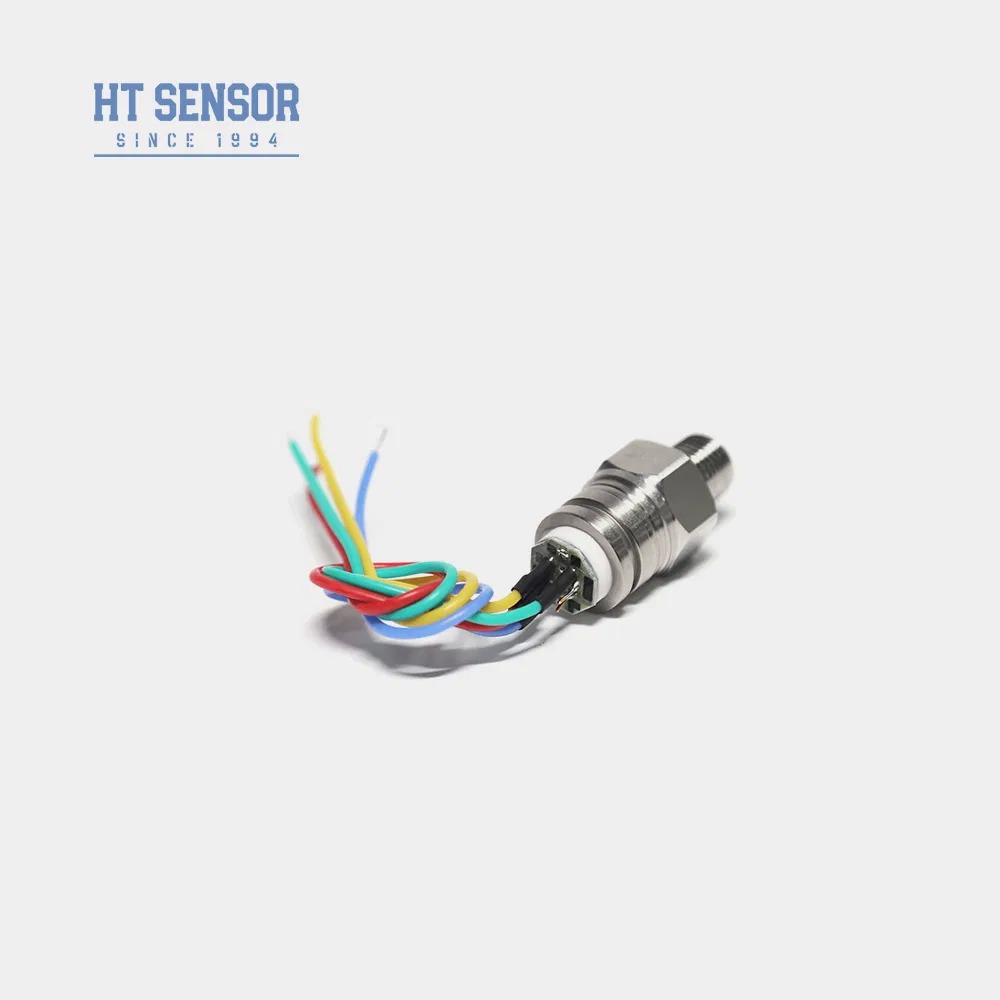

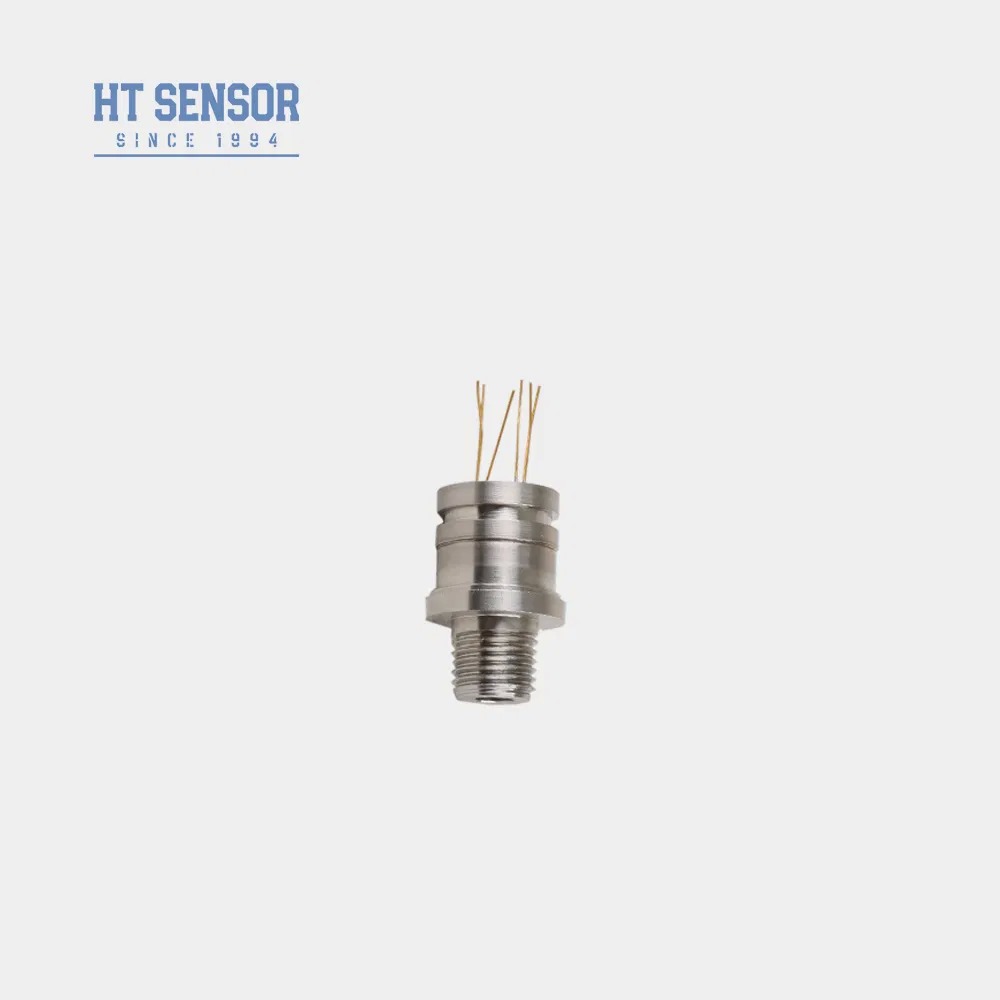

- Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm
| Parámetro | Tipo | Típ. | Máx. | Unidad |
|---|---|---|---|---|
| Rango de medición | Manómetro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||
| Absoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Sellado (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS | |||
| No linealidad | ±0.15 | ±0.3 | %F.S | |
| Repetibilidad | 0.05 | 0.1 | %F.S | |
| Histéresis | 0.05 | 0.1 | %F.S | |
| Salida de desplazamiento cero | 0±1 | 0±2 | mV | |
| Salida a escala completa | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| Deriva de temperatura de desplazamiento cero | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ±1 | %F.S | |
| Deriva de temperatura a escala completa | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±0.5 | ±1 | %F.S | |
| Temperatura compensada | ≤20KPa | 0~50 | ºC | |
| ≥35kPa | 0~70 | ºC | ||
| Temperatura de funcionamiento | -20~80 | ºC | ||
| Temperatura de almacenamiento | -40~125 | ºC | ||
| Sobrecarga admisible | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | |||
| Presión de ruptura | 5X la escala completa | |||
| Estabilidad a largo plazo | 0.2 % F.S/Año | |||
| Material del diafragma | 316L | |||
| Resistencia de aislamiento | ≥200MΩ 100VCC | |||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | |||
| Choque | 100g, 11ms | |||
| Tiempo de respuesta | ≤1ms | |||
| Sellado de junta tórica | Caucho de nitrilo o caucho fluorado | |||
| Medio de llenado | Aceite de silicona | |||
| Peso | ~63g | |||
- Asegúrese de un ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida
- Durante el montaje de la carcasa, mantenga la alineación vertical y aplique una presión uniforme para evitar atascos o daños en la placa de compensación
- Especifique requisitos especiales al realizar el pedido si el medio medido es incompatible con el diafragma 316L y el material de la carcasa
- Evite el contacto con el diafragma del sensor con las manos u objetos afilados para evitar daños por deformación o perforación
- Mantenga el puerto de presión manométrica abierto a la atmósfera y evite que el agua, el vapor de agua o los medios corrosivos entren en la cámara de presión negativa
- Consulte el etiquetado real del núcleo para cualquier cambio en la configuración de los pines
Product Highlights
Sensor de presión piezorresistivo de silicio HT30 con carcasa de acero inoxidable 316L. Mide la presión de gas/líquido (0-10kPa-20MPa), clasificación IP65. Alta precisión (±0,3% FS), diseño soldado compacto. Roscas personalizables (G1/4, etc.) y OEM/ODM disponibles.
