Elemento de sonda de presión de acero inoxidable para sensor de nivel de celda de sensor de presión
Product Details
| Modelo NO.: | HT30 | Señal de salida: | Tipo analógico |
|---|---|---|---|
| Material: | Acero inoxidable | Tipo de cableado: | Cuatro alambres |
| Medio de medición: | Gas y líquido | Clasificación IP: | IP65 |
| Fuente de alimentación: | 1,5A | Rango: | 0~10KPa~40Mpa |
| Temperatura de funcionamiento: | -20 a 80 oC | Peso: | ~63g |
| Resaltar |
sonda de presión de acero inoxidable,elemento de celda de sensor de presión,sonda de sensor de nivel de silicona |
||
Product Description

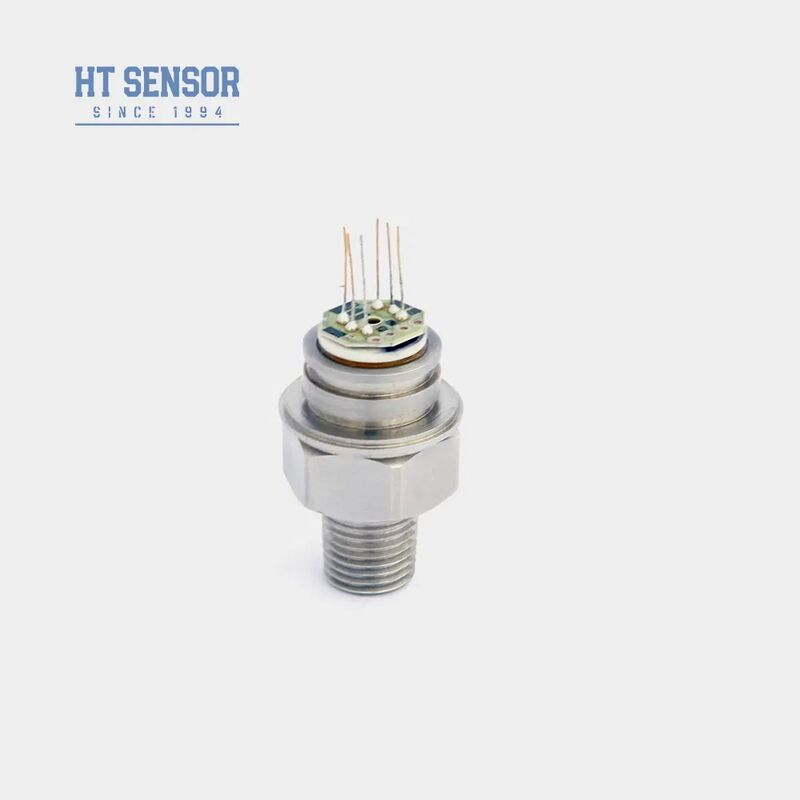

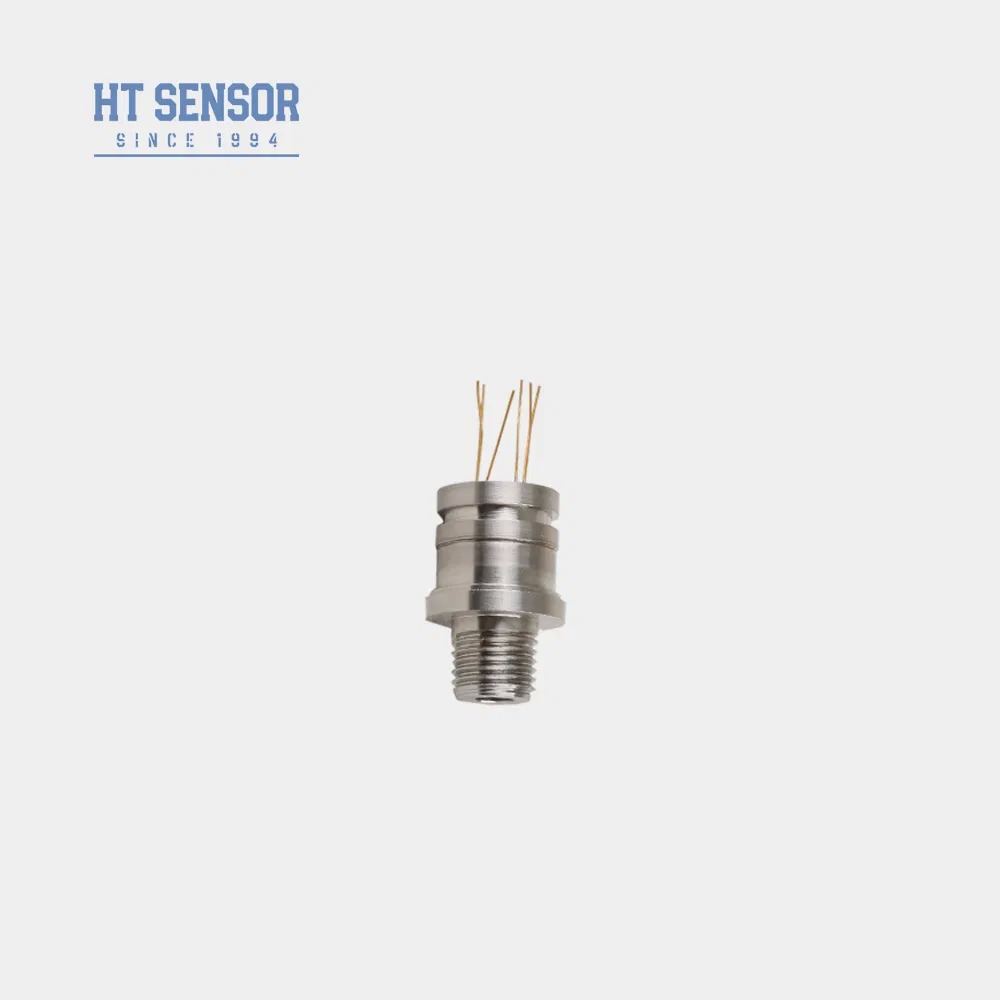

El sensor de presión piezorresistivo de silicio HT30 es un elemento de silicio difuso altamente estable que utiliza el efecto piezorresistivo para medir la presión de líquidos y gases. Con una construcción soldada con roscas estándar y sin sellado de junta tórica, este sensor ofrece una fiabilidad excepcional en diversas aplicaciones.
- Tecnología avanzada con carcasa de acero inoxidable 316L y materiales de diafragma de primera calidad, incluyendo titanio y Hastelloy
- Circuitos de película gruesa para una compensación precisa de la temperatura y corrección del punto cero
- Múltiples opciones de interfaz de rosca disponibles
- Construcción soldada compacta para alta fiabilidad y durabilidad
- Sitios de procesos industriales: petróleo, química, metalurgia, energía e hidrología
- Industrias marina y de aviación
- Sistemas de control hidráulico y neumático
- Aplicaciones de control de procesos
- Fuente de alimentación: ≤2mA CC (Típico 1.5mA CC)
- Impedancia de entrada: 2.5KΩ~6KΩ
- Impedancia de salida: 2.5KΩ~6KΩ

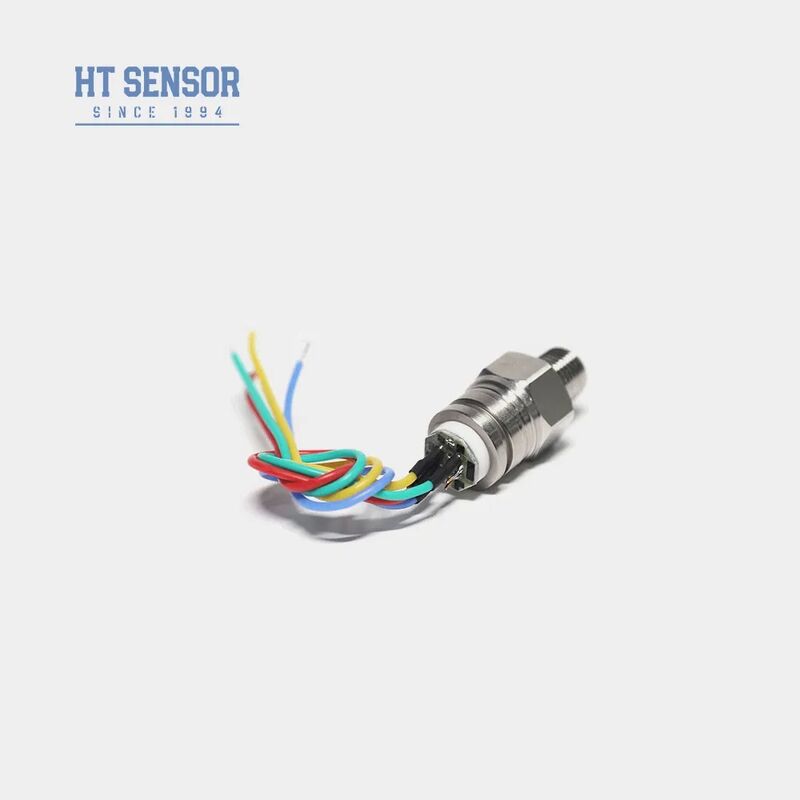

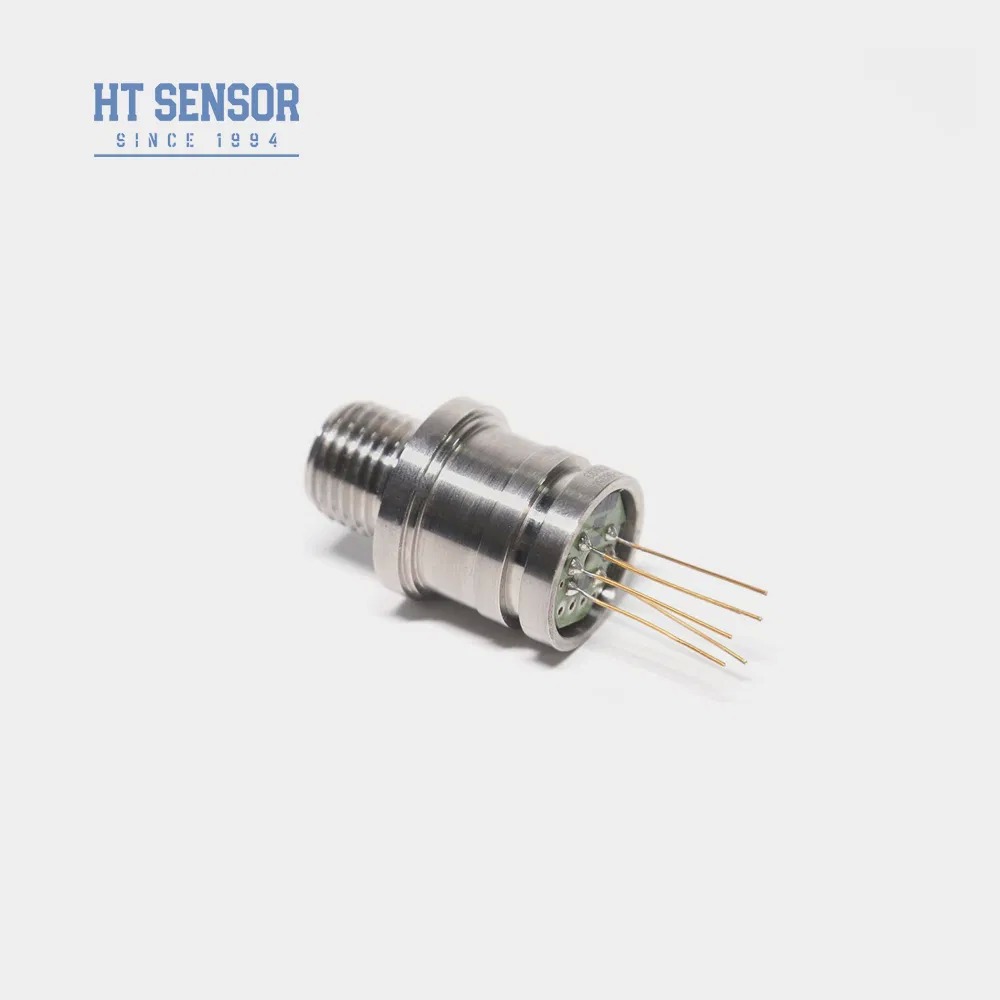

- Conexión eléctrica: Pines Kovar chapados en oro o cables de alta temperatura de 100 mm
| Parámetro | Típ. | Máx. | Unidad |
|---|---|---|---|
| No linealidad | ±0.15 | ±0.3 | %F.S |
| Repetibilidad | 0.05 | 0.1 | %F.S |
| Histéresis | 0.05 | 0.1 | %F.S |
| Salida de desplazamiento cero | 0±1 | 0±2 | mV |
| Salida a escala completa (≤20KPa) | 50±10 | 50±30 | mV |
| Salida a escala completa (≥35kPa) | 100±10 | 100±30 | mV |
| Deriva de temperatura de desplazamiento cero (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva de temperatura de desplazamiento cero (≥35kPa) | ±0.5 | ±1 | %F.S |
| Deriva de temperatura a escala completa (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva de temperatura a escala completa (≥35kPa) | ±0.5 | ±1 | %F.S |
| Temperatura compensada (≤20KPa) | 0~50 | - | ºC |
| Temperatura compensada (≥35kPa) | 0~70 | - | ºC |
| Temperatura de funcionamiento | -20~80 | - | ºC |
| Temperatura de almacenamiento | -40~125 | - | ºC |
| Sobrecarga admisible | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||
| Presión de ruptura | 5X la escala completa | ||
| Estabilidad a largo plazo | 0.2% F.S/Año | ||
| Material del diafragma | 316L | ||
| Resistencia de aislamiento | ≥200MΩ 100VCC | ||
| Vibración | Sin cambios en condiciones de 10gRMS, 20Hz a 2000Hz | ||
| Choque | 100g,11ms | ||
| Tiempo de respuesta | ≤1ms | ||
| Sello de junta tórica | Caucho de nitrilo o caucho fluorado | ||
| Medio de llenado | Aceite de silicona | ||
| Peso | ~63g | ||
Parámetros probados bajo: 1.5mA @ 25°C
Manómetro (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absoluto (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sellado (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Asegúrese de un ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor para la estanqueidad requerida
- Alinee la carcasa verticalmente durante el montaje y aplique una presión uniforme para evitar dañar la placa de compensación
- Proporcione instrucciones especiales al realizar el pedido si el medio medido es incompatible con el material del diafragma 316L
- Evite el contacto con el diafragma del sensor con las manos u objetos afilados para evitar daños
- Mantenga el puerto de presión del manómetro abierto a la atmósfera y evite la entrada de agua, vapor o medios corrosivos
- Consulte la etiqueta real del núcleo para cualquier cambio en la configuración de los pines
- ¿Cuáles son las características de sus transmisores de sensor de presión?
- Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
- ¿Puedo personalizar especificaciones especiales?
- Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
- ¿Cuál es su capacidad de producción?
- Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable contactar a nuestro equipo de ventas con anticipación para garantizar una producción y programación de entrega sin problemas.
- ¿Cuál es el período de entrega típico?
- 5~8 días hábiles para modelos estándar. Los productos personalizados pueden variar.
- ¿Cómo se fijan los precios de los productos? ¿Algún descuento?
- Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
- ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
- Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
Product Highlights
El elemento de sonda de presión de acero inoxidable HT30 ofrece alta estabilidad (0,1% FS/año) con diafragma de aleación de titanio/316L. Clasificación IP65, mide gas/líquido hasta 20 MPa. Opciones personalizables disponibles para aplicaciones industriales, incluidos sistemas petroleros, químicos e hidráulicos.
