Sensor de presión de silicio de 19 mm de diámetro, núcleo de mini sensor de presión, sensor de presión de medición de líquidos industriales
Brand Name:
HT SENSOR
Model Number:
HT26
Place of Origin:
Baoji, China
Certification:
ISO9001
Minimum Order Quantity:
5
Price:
16
Product Details
| Modelo NO.: | HT26 | Señal de salida: | Tipo analógico |
|---|---|---|---|
| Proceso de producción: | Integración | Material: | Acero inoxidable |
| Tipo de cableado: | Cuatro alambres | Medio de medición: | Gas y líquido |
| Clasificación IP: | IP65 | Fuerza: | 1,5 mA/10 VCC |
| Producción: | señal del milivoltio | Altura: | 7mm |
| Impedancia de entrada: | 2.5kΩ ~ 6kΩ | Impedancia de salida: | 2.5kΩ ~ 6kΩ |
| Temperatura de funcionamiento: | -20~80ºC | Temperatura de almacenamiento: | -40~125ºC |
| Peso: | ~63g | ||
| Resaltar |
sensor de presión de silicio con garantía,Sensor de presión de silicio de alta precisión,Sensor de presión de silicio industrial |
||
Product Description
Sensor de presión de silicio de 19 mm de diámetro, núcleo de mini sensor de presión, sensor de presión de medición de líquidos industriales
19 mm Sensor de presión OEM personalizado Transductor de nivel del núcleo

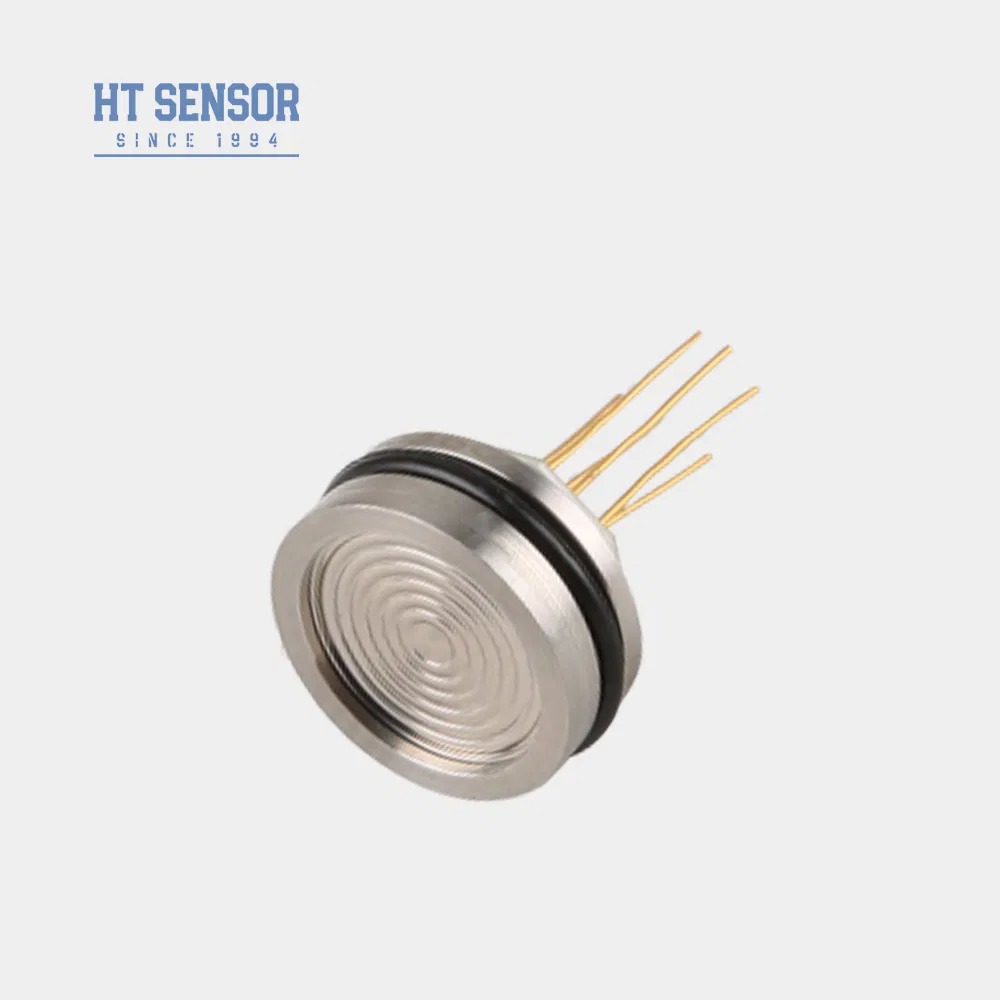

HT26 Sensor de presión piezoresistivo de silicio
El sensor de presión piezorresistivo de silicio HT26 es un elemento de silicio difuso altamente estable que utiliza el efecto piezorresistivo para medir la presión de líquido y gas.Con un núcleo soldado con roscado estándar y sin sellado de anillo O, este sensor es adecuado para una amplia gama de aplicaciones industriales.
Características del producto
- Tecnología avanzada con carcasa de acero inoxidable 316L
- Materiales de diafragma de primera calidad, incluidos el titanio y Hastelloy
- Circuitos de película gruesa para compensación de temperatura y corrección del punto cero
- Excepcional fiabilidad, repetibilidad y estabilidad
- Altura compacta de 7 mm con opciones de personalización
Aplicaciones
- Sitios de procesos industriales: petróleo, química, metalurgia, energía e hidrología
- Industrias marinas y de aviación
- Sistemas de control hidráulico y neumático
- Aplicaciones de control de procesos
Rendimiento eléctrico
- Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
- Impedancia de entrada: 2,5 KΩ~6 KΩ
- Impedancia de salida: 2,5 KΩ~6 KΩ

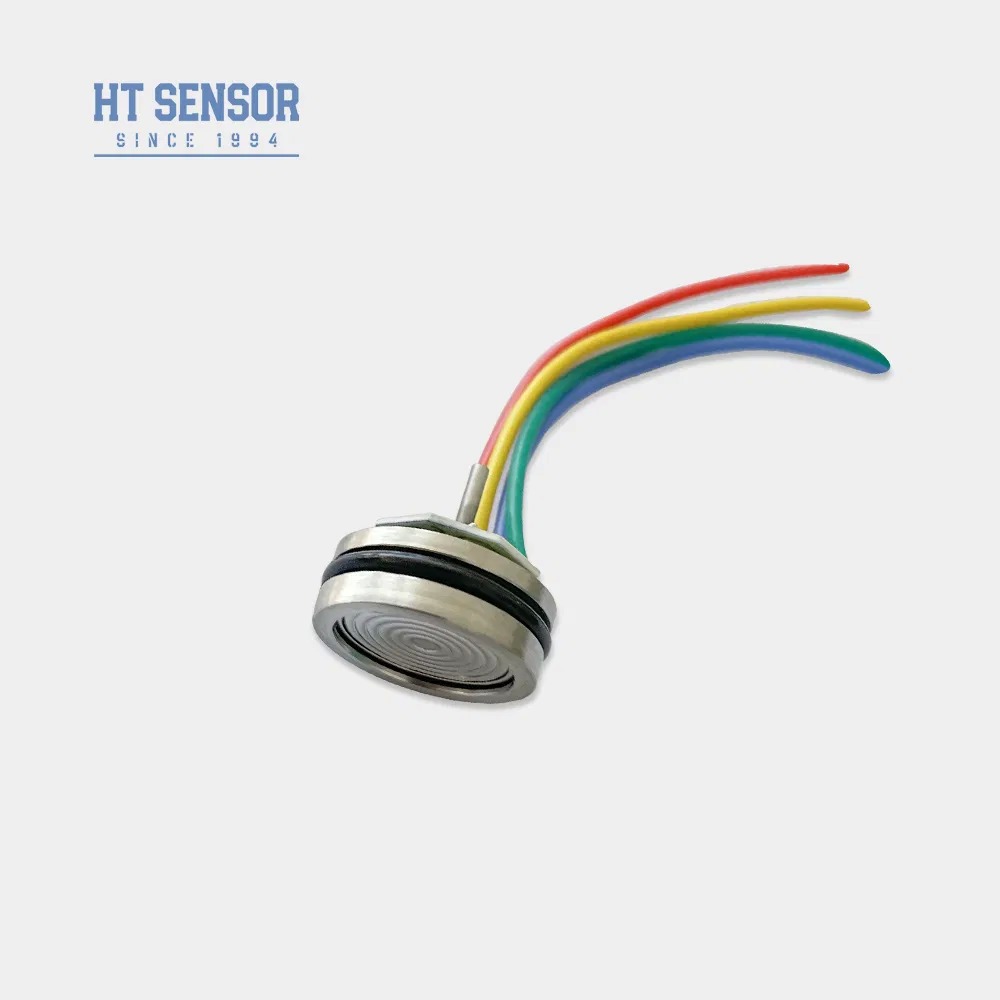

- Conexión eléctrica: pines de Kovar recubiertos de oro o alambres de alta temperatura de 100 mm
Parámetros de rendimiento
| Rango de medición | Escala (G) | Las medidas de seguridad se aplicarán a las instalaciones de los Estados miembros en las que se utilicen los dispositivos de seguridad. | |
|---|---|---|---|
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de la temperatura de los motores de combustión renovables. | ||
| Se selló | Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M1 y M2. | ||
| Parámetro | Tipo de producto | - ¿ Qué? | Unidad |
| No linealidad | ± 015 | ± 03 | % F.S. |
| Repetibilidad | 0.05 | 0.1 | % F.S. |
| La histeresis | 0.05 | 0.1 | % F.S. |
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV |
| Producción a escala completa (≤ 20 KPa) | 50 ± 10 | 50 ± 30 | MV |
| Producción a escala completa (≥ 35 kPa) | 100 ± 10 | 100 ± 30 | MV |
| Cero desplazamiento de la temperatura. | ± 1 | ± 2 | % F.S. |
| Temperatura de desplazamiento cero, deriva (≥ 35 kPa) | ± 05 | ± 1 | % F.S. |
| Drift de temperatura a escala completa (≤ 20 KPa) | ± 1 | ± 2 | % F.S. |
| Desviación de temperatura a escala completa (≥ 35 kPa) | ± 05 | ± 1 | % F.S. |
| Temperatura compensada (≤ 20 KPa) | 0 ~ 50 | oC | |
| Temperatura compensada (≥ 35 kPa) | 0 ~ 70 | oC | |
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |
| Temperatura de almacenamiento | -40 ~ 125 | oC | |
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 120MPa | ||
| Presión de explosión | 5 veces la escala completa | ||
| Estabilidad a largo plazo | 00,2% F.S. por año | ||
| Material del diafragma | Las demás: | ||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||
| El choque | 100 g, 11 ms | ||
| Tiempo de respuesta | ≤ 1 ms | ||
| Sello de anillo O | Las demás materias textiles | ||
| Medio de llenado | Aceite de silicio | ||
| Peso | ~ 63 gramos | ||
Parámetros ensayados en condiciones: 1,5 mA @ 25°C
Proyecto de construcción
El tubo de presión < 3,5 MPaS

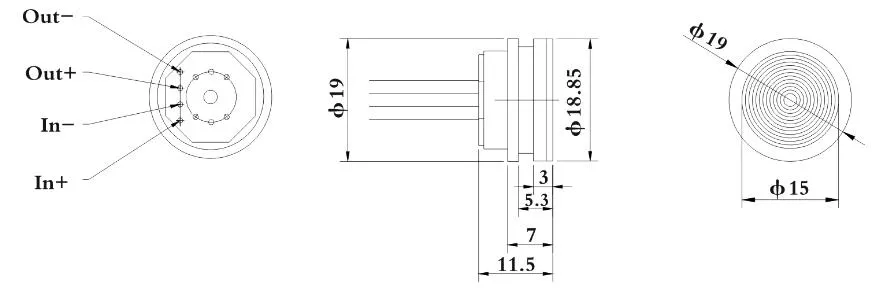

La presión del tubo ≥ 3,5 MPaS < 40 MPaS
Conexión eléctrica y compensación
Ejemplos de selección
Consejos para ordenar
- Asegurar el ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor para la estanqueidad requerida
- Alinear la carcasa verticalmente y aplicar presión uniforme durante el montaje para evitar dañar la placa de compensación
- Se indicarán instrucciones especiales si el medio medido es incompatible con el diafragma del núcleo o el material de la carcasa (316L).
- Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños
- Mantenga el puerto del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor o medios corrosivos
- Referirse a la etiqueta del núcleo real para las configuraciones de plomo de pines
Preguntas frecuentes
P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.
P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM.
P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
P: ¿Cuál es el período de entrega típico?
R: 5-8 días laborables para los modelos estándar.
P: ¿Cuál es el precio de los productos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
Product Highlights
Núcleo del sensor de presión HT26 OEM: 7 mm de altura, construcción de acero inoxidable, clasificación IP65. Alta estabilidad, precisión de ±0,3% FS, tiempo de respuesta de 1 ms. Personalizable para medición de gas/líquido en aplicaciones industriales. Capacidad de 50.000 unidades/año.
