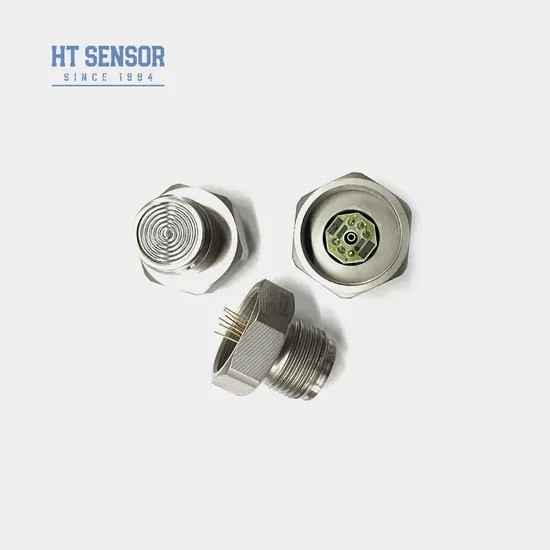

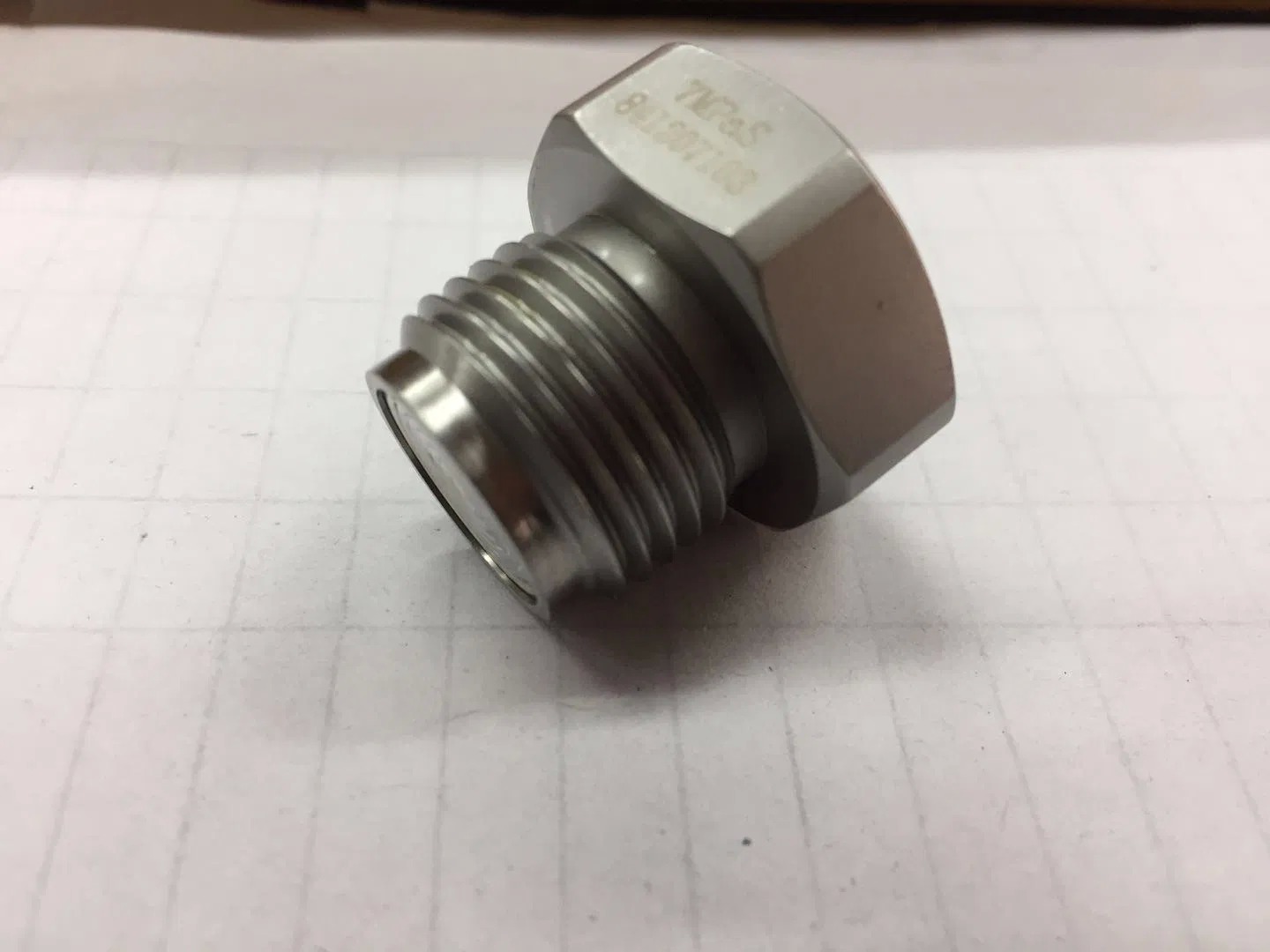

10VDC Potencia HT24V Célula de sensor de presión de silicio G1/2 Sensor de nivel Sensor de presión de descarga Núcleo
Product Details
| Señal de salida: | Tipo analógico | Material: | Acero inoxidable |
|---|---|---|---|
| Tipo de cableado: | Cuatro alambres | Clasificación IP: | IP65 |
| Fuente de alimentación: | 10VDC | Tipo de hilo: | G1/2 M20*1.5 1/2NPT |
| Impedancia de entrada: | 4KΩ~20KΩ | Impedancia de salida: | 2.5kΩ ~ 6kΩ |
| Temperatura de funcionamiento: | -20 a 80 oC | Temperatura de almacenamiento: | -40~125ºC |
| Peso: | ~55g | Material de diafragma: | 316L |
| Resaltar |
Sensor de presión de 10VDC HT24V,Sensor de nivel G1/2 con garantía,Célula de sensor de presión de silicio |
||
Product Description

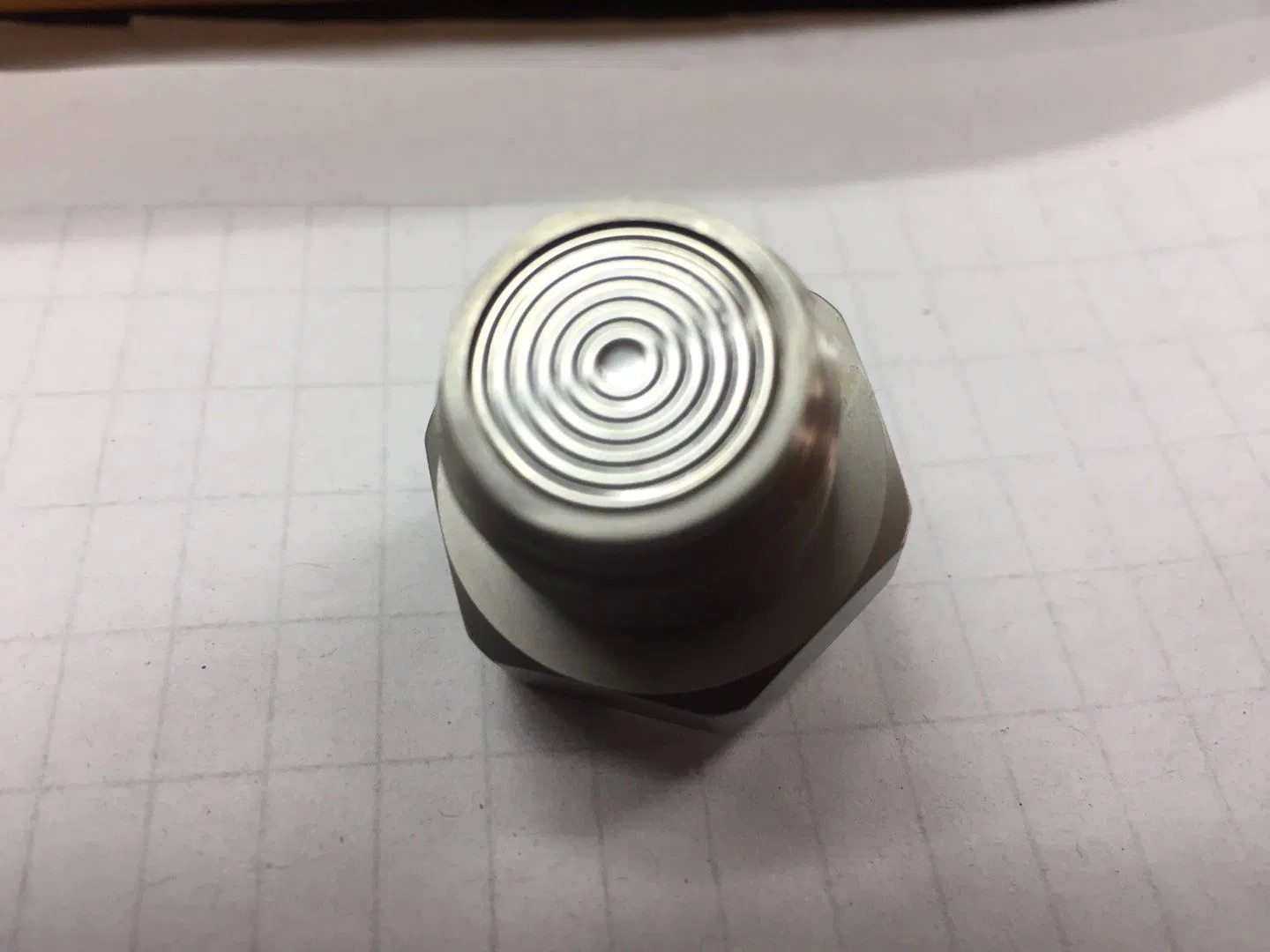

El HT24V es un sensor de presión de diafragma de descarga equipado con un chip de silicio difuso altamente estable.protegida por aceite de silicio selladoLa estructura del diafragma de descarga mejora la facilidad de limpieza y contribuye a una fiabilidad excepcional, por lo que es ideal para aplicaciones en alimentos, higiene,y otras industrias que requieren estrictos estándares de limpieza y precisión.
- Tecnología avanzada con carcasa de acero inoxidable 316L y materiales de diafragma de primera calidad, incluidos titanio y Hastelloy
- Circuitos de película gruesa para compensación de temperatura y corrección del punto cero
- Excepcional fiabilidad, repetibilidad y estabilidad

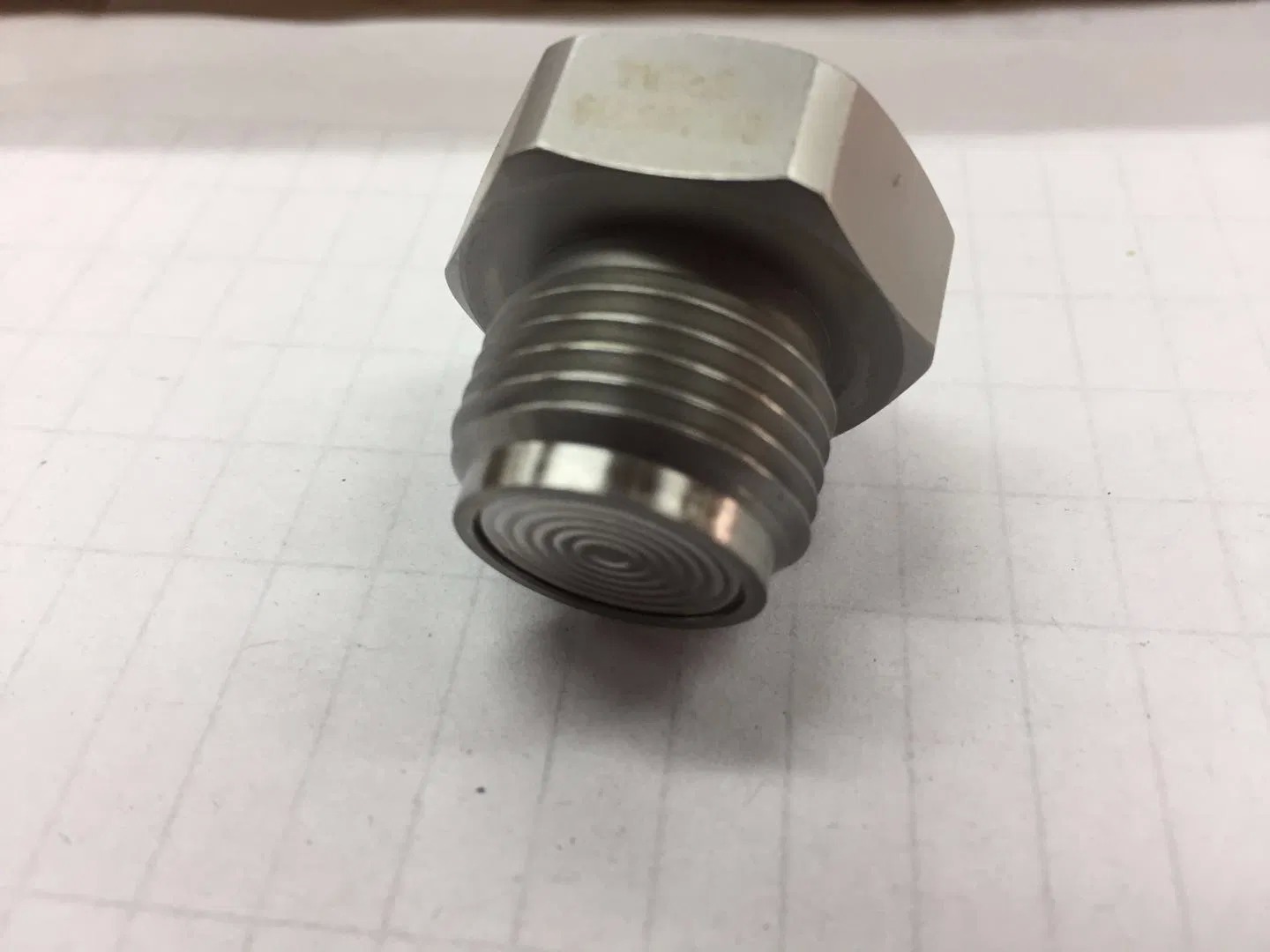

- Estructura de diafragma de descarga para una fácil limpieza y mantenimiento
- Medición de la presión de los gases y líquidos no corrosivos con compatibilidad de acero inoxidable 316L
- Procesamiento en la industria de alimentos y bebidas
- Sistemas de control de procesos industriales
- Aplicaciones en la fabricación farmacéutica
- Se aplicará una corriente de corriente: ≤ 10 VDC
- Válvula de salida de modo común: 50% de la entrada (típica)
- Impedancia de entrada: 4KΩ~20KΩ
- Impedancia de salida: 2,5 KΩ~6 KΩ

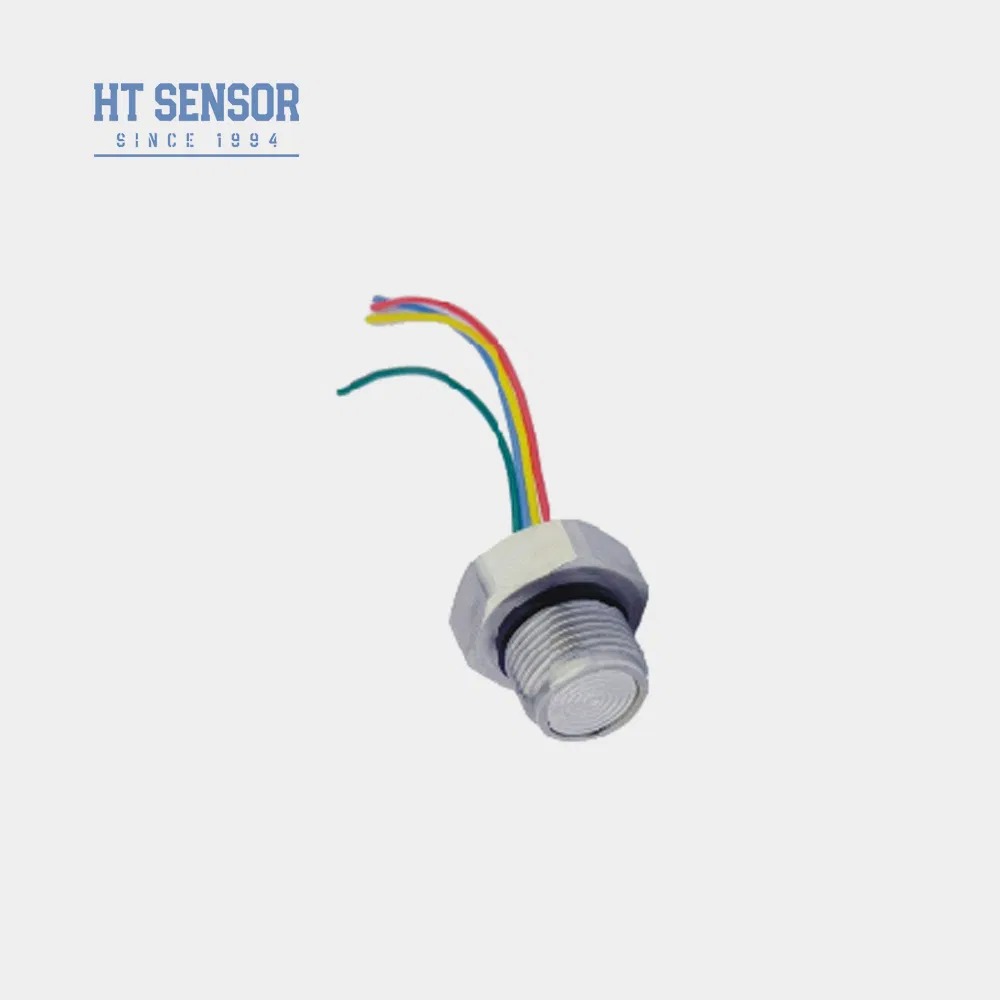

- Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta de papel
| Rango de medición | Escala (G) | Las condiciones de ensayo de los equipos de ensayo se determinarán en función de las condiciones de ensayo de los equipos. | |
|---|---|---|---|
| En absoluto (A) | Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de la temperatura de los motores de combustión renovables. | ||
| Se selló | Las condiciones de ensayo de los motores de combustión renovables se determinarán en función de las condiciones de ensayo. | ||
| Parámetro | Tipo de producto | - ¿ Qué? | Unidad |
| No linealidad | ± 015 | ± 03 | % F.S. |
| Repetibilidad | 0.05 | 0.1 | % F.S. |
| La histeresis | 0.05 | 0.1 | % F.S. |
| Producción de compensación cero | 0 ± 1 | 0 ± 2 | MV |
| Producción a escala completa (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | MV |
| Producción a escala completa (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | MV |
| Cero desplazamiento de la temperatura. | ± 1 | ± 2.5 | % F.S. |
| Temperatura de desplazamiento cero, deriva (≥ 35 kPa) | ± 08 | ± 15 | % F.S. |
| Drift de temperatura a escala completa (≤ 20 KPa) | ± 1 | ± 2 | % F.S. |
| Desviación de temperatura a escala completa (≥ 35 kPa) | ± 08 | ± 15 | % F.S. |
| Temperatura compensada (≤ 20 KPa) | 0 ~ 50 | oC | |
| Temperatura compensada (≥ 35 kPa) | 0 ~ 70 | oC | |
| Temperatura de funcionamiento | - 20 ~ 80 | oC | |
| Temperatura de almacenamiento | -40 ~ 125 | oC | |
| Sobrecarga permitida | Tome el valor más pequeño entre 3 veces la escala completa o 60MPa | ||
| Presión de explosión | 5 veces la escala completa | ||
| Estabilidad a largo plazo | 0.2 % F.S. por año | ||
| Material del diafragma | Las demás: | ||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||
| Vibración | Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz | ||
| El choque | 100 g, 11 ms | ||
| Tiempo de respuesta | ≤ 1 ms | ||
| Sello de anillo O | Las demás materias textiles | ||
| Medio de llenado | Aceite de silicio | ||
| Peso | ~ 55 g | ||
Los parámetros se ensayarán en las siguientes condiciones: tensión constante de 10 V y temperatura ambiente de 25oC.
- Asegurar el ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr la estanqueidad requerida
- Durante el montaje de la carcasa, mantener la alineación vertical y aplicar presión uniforme para evitar atascos o dañar la placa de compensación
- Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), proporcionar instrucciones especiales al ordenar
- Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños por deformación o perforación
- Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo
- Si los cables de pin requieren cambios, consulte la etiqueta del núcleo real para la configuración correcta
Product Highlights
Sensor de presión de silicio HT24V con alimentación de 10 V CC, clasificación IP65 y estabilidad de 0,2 % FS/año. Cuenta con un diafragma de acero inoxidable 316L al ras para una fácil limpieza en aplicaciones alimentarias/farmacéuticas. Personalizable con capacidad de producción de 50.000 unidades/año.
