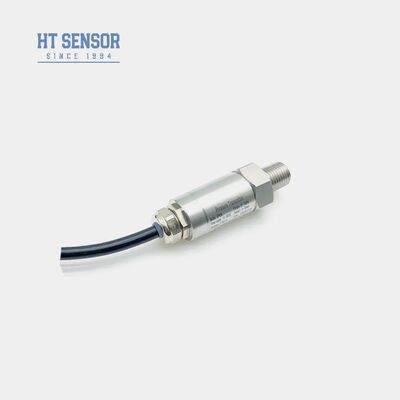

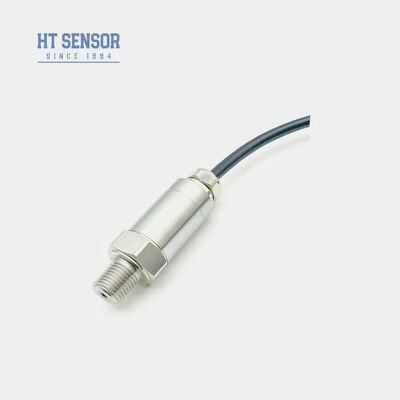

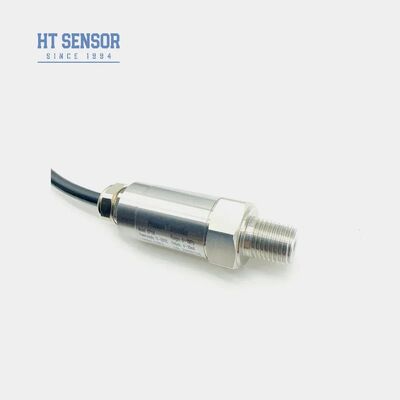

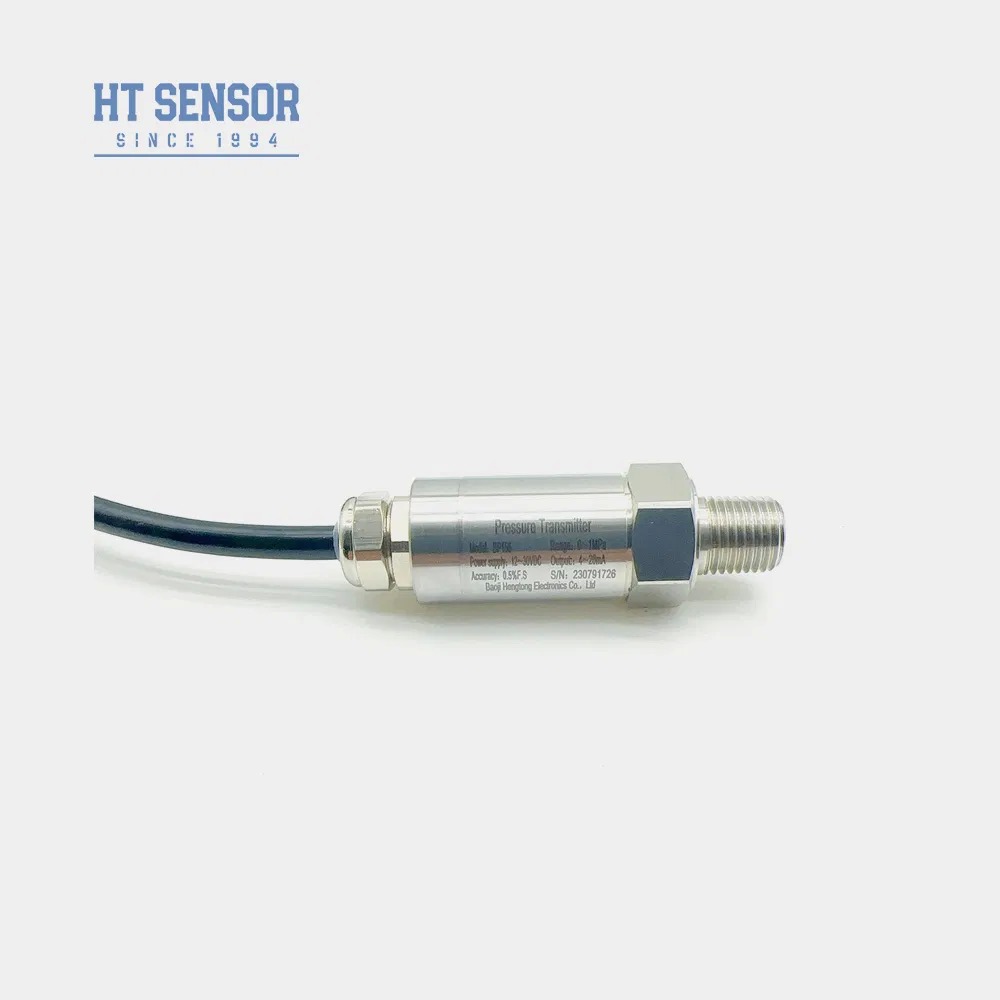

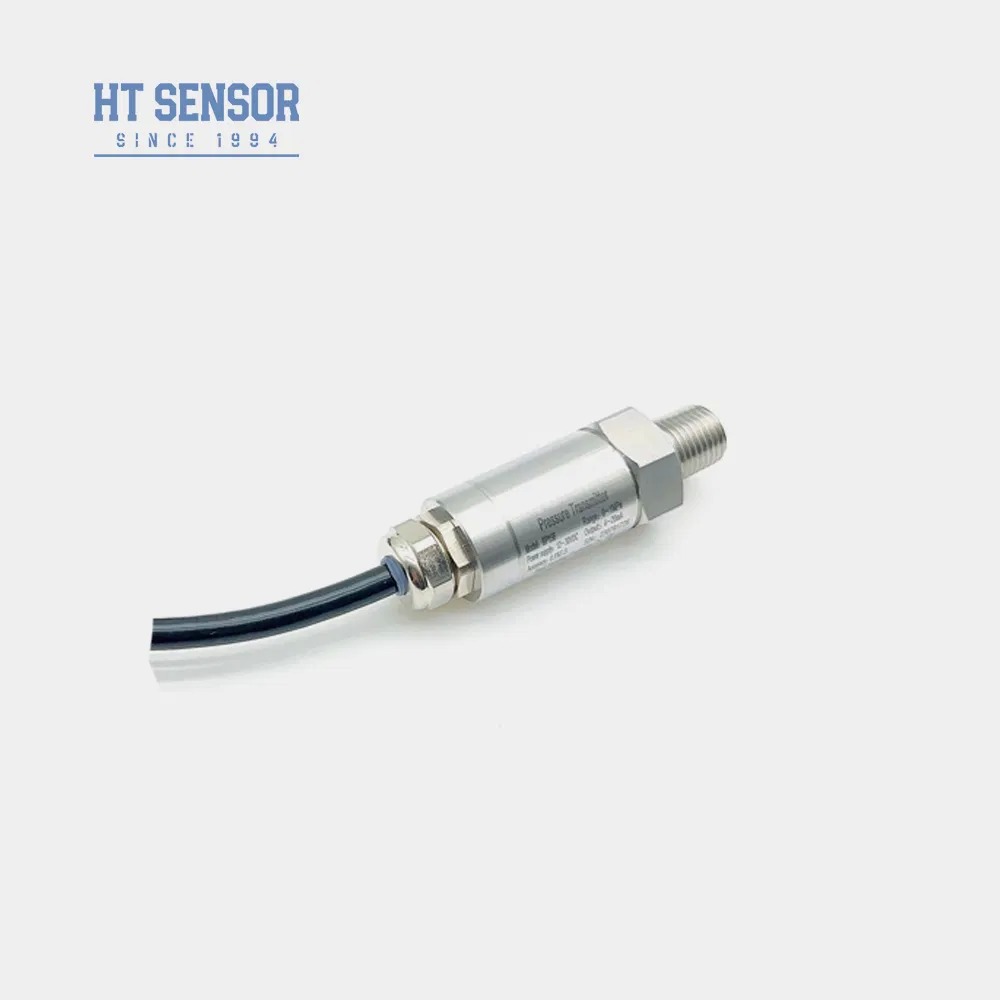

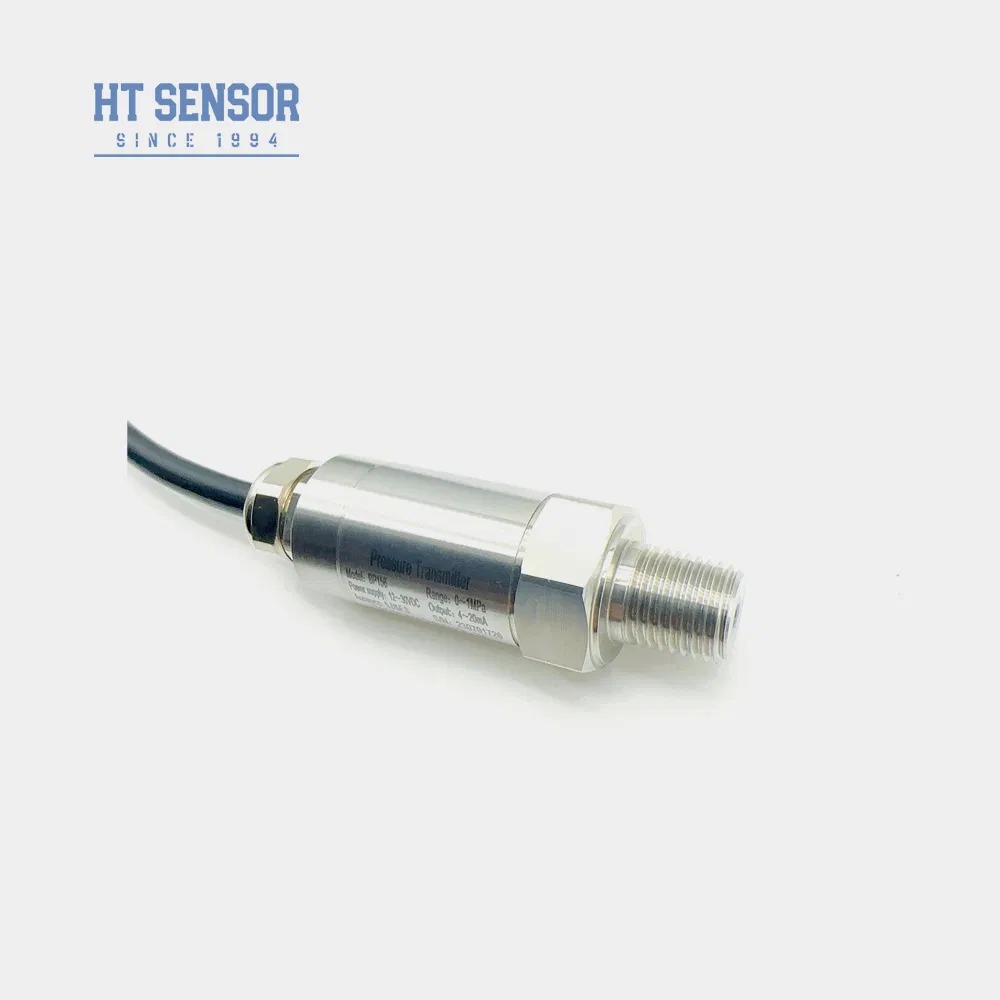

Transmisor de presión de silicio de alta precisión Sensor de presión de aire industrial con sensor HT
Product Details
| Modelo NO.: | BP156 | Medio de medición: | Gas y líquido |
|---|---|---|---|
| Rango de presión: | 0 kPa~10 kPa...40 MPa | Clasificación IP: | ip65 |
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Temperatura operativa.: | -20 ℃ ~ 80 ℃ |
| Capacidad de sobrecarga: | ≤ 1.5 veces del rango nominal | Precisión @ 25ºC: | ± 0.25% (típ.) ± 0.5% (máx.) |
| Estabilidad a largo plazo: | ± 0.1%fs/año (típ.) ± 0.2%FS/año (máx.) | Material de diafragma: | 316L |
| Resistencia de aislamiento: | 100mΩ 100vdc | Peso: | ~ 0,25 kg |
| Resaltar |
Sensor de presión de silicio de alta precisión,Transmisor de presión de aire industrial,Transmisor de presión del sensor HT |
||
Product Description
- Amplio rango de medición con construcción de acero inoxidable
- Múltiples configuraciones de interfaz de presión disponibles
- Grado de protección IP65 con estructura totalmente de acero inoxidable.
- Capacidad de calibración a escala cero y completa
- Exactitud de medición de alta precisión
- Medición de presión de gases y líquidos no corrosivos utilizando acero inoxidable 316L
- Aplicaciones en la industria marina y de aviación
- Monitoreo de procesos industriales en petróleo, química, metalurgia, generación de energía e hidrología.
- Sistemas de control hidráulico y neumático.
| Rango de medición | 0kPa ~ 10kPa…40MPa |
|---|---|
| Tipo de presión | Presión manométrica, presión absoluta, presión sellada |
| Capacidad de sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25ºC | ±0,25% (típico) ±0,5% (máx.) |
| Repetibilidad e histéresis | 0,02 % FS (típico) 0,05 % FS (máx.) |
| Estabilidad a largo plazo | ±0,1% FS/año (típ.) ±0,2% FS/año (máx.) |
| Deriva de temperatura del punto cero | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Deriva de temperatura a escala completa | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Respuesta de frecuencia | 2,4 kHz |
| Temperatura de compensación | 0-70ºC(≤10MPa, personalizable) |
| Temperatura de funcionamiento | -20ºC~80ºC |
| Temperatura de almacenamiento | -40ºC~120ºC |
| Resistencia a las vibraciones | 10 g, 55 Hz ~ 2 kHz |
| Material de la carcasa | 304, 316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VCC |
| Clasificación a prueba de explosiones | Ex ia IIC T6 Ga |
| Clasificación de protección | IP65 |
| Sello de junta tórica | caucho fluorado |
| Peso | ~0,25kg |
| Señal de salida | Voltaje de suministro | Tipo de salida |
|---|---|---|
| 4~20mA | 12~30 VCC | 2/3/4 alambre |
| 0~10/20mA | 3 hilos | |
| 0/1~5V 0/1~10V 0,5 ~ 4,5 V |
5 VCC |
- Asegúrese de que el medio medido sea compatible con los materiales en contacto con el producto.
- Los modelos a prueba de explosiones no incluyen cabezales de visualización digitales.
- Los transmisores con pantalla LCD o LED requieren fuente de alimentación ≥20 VCC
- Instale dispositivos de protección contra rayos y garantice una conexión a tierra adecuada para un funcionamiento confiable
- Para temperaturas de funcionamiento inferiores a -20 ºC, seleccione juntas tóricas de EPDM
- La longitud del cable predeterminada es de 1,5 m (material de polietileno)
- Especificar requisitos especiales para vibración, impacto o interferencia electromagnética.

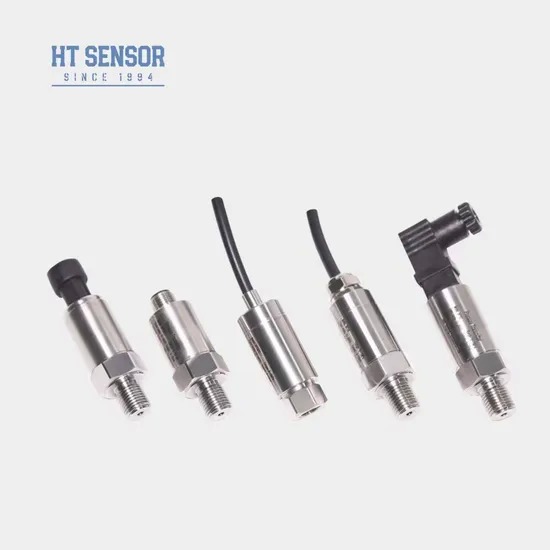

| BP15X | Transmisor de presión analógico |
|---|---|
| Código | Construcción de esquema |
| 5 | enchufe packard |
| 6 | Cable Sellado Salida Directa 1,5 metros |
| 7 | Conector Mini Hirschmann |
| 8 | Conector Hirschmann grande |
| Rango de medición | 0kPa ~ 10kPa…5MPa (0-X)Kpa o MPa | X: rango de medición real |
| Código | Fuente de alimentación |
| D1 | 24 VCC |
| D2 | 5 VCC |
| D3 | Otro |
| Código | Señal de salida |
| T1 | 4~20mACC |
| T2 | 1~5 VCC |
| T3 | 0~5 VCC |
| T4 | 0~10mACC |
| T5 | 0~20mACC |
| T6 | 0~10 VCC |
| T7 | 0,5 ~ 4,5 VCC |
| Código | Conexión de presión |
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Otros (¢50.4 Brida) |
| Código | Conexión eléctrica |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cable Salida Sellada 1,5 metros |
| B4 | Otro |
| Código | Tipo de presión |
| GRAMO | Presión manométrica |
| A | Presión absoluta |
| S | Presión de referencia sellada |
