Abrazadera de 1.5" para instalar transmisor de presión de nivel de alta temperatura con diafragma grande, sensor de presión
Nombre de la marca:
HT SENSOR
Número de modelo:
BP93420-IQT
Lugar de origen:
Baoji, China
Proceso de dar un título:
ISO9001
Cantidad mínima de pedido:
1
Precio:
48
Detalles del producto
| Modelo NO.: | BP93420-IQT | Grado de precisión: | 0.5% |
|---|---|---|---|
| Rango de presión: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Material de la carcasa: | Las demás partidas del anexo |
| Rango de medición: | 0~35Kpa…~3,5MPa | Capacidad de sobrecarga: | ≤ 1.5 veces del rango nominal |
| Temperatura de funcionamiento: | -20ºC ~ 80ºC | Temperatura de almacenamiento: | -40ºC ~ 120ºC |
| Material de diafragma: | 316L | Señal de salida: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V, RS485 |
| Resaltar |
Sensor de presión con abrazadera de 1.5 pulgadas,Transmisor de alta presión a alta temperatura,Sensor de silicona de diafragma grande |
||
Descripción del Producto

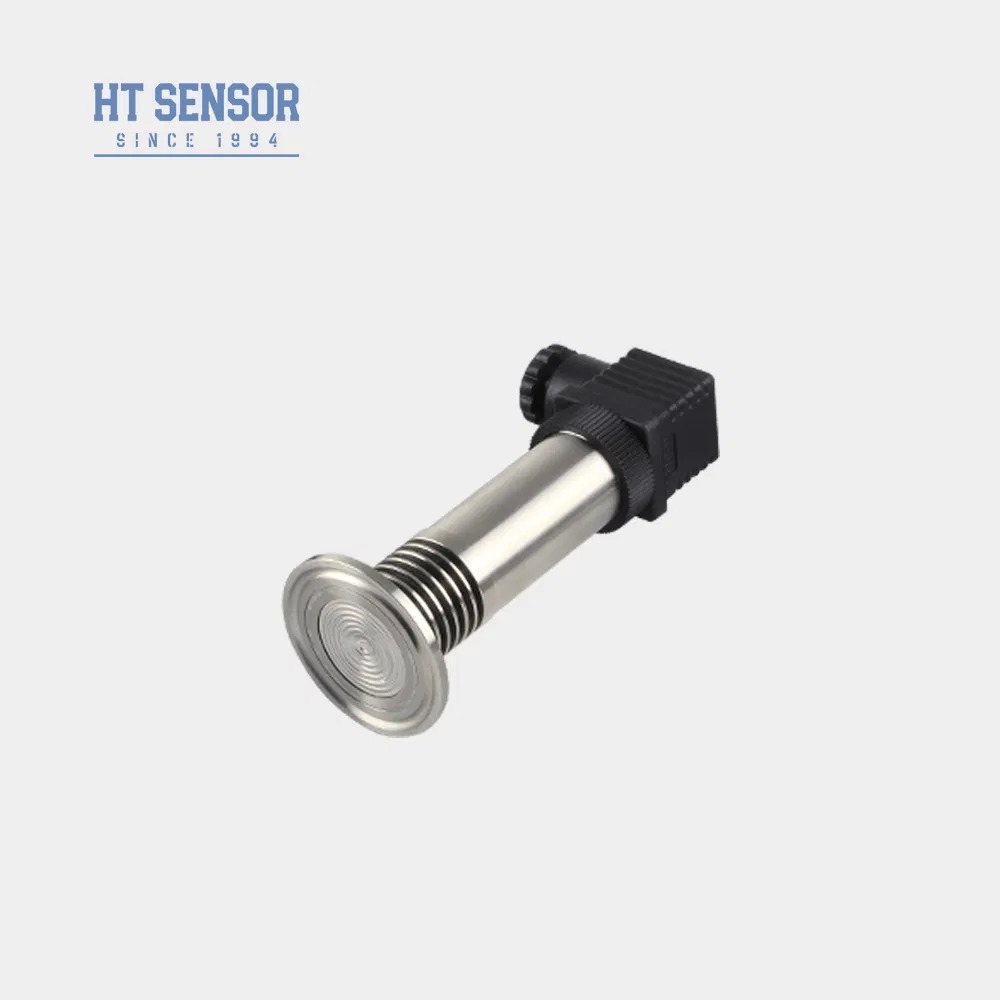

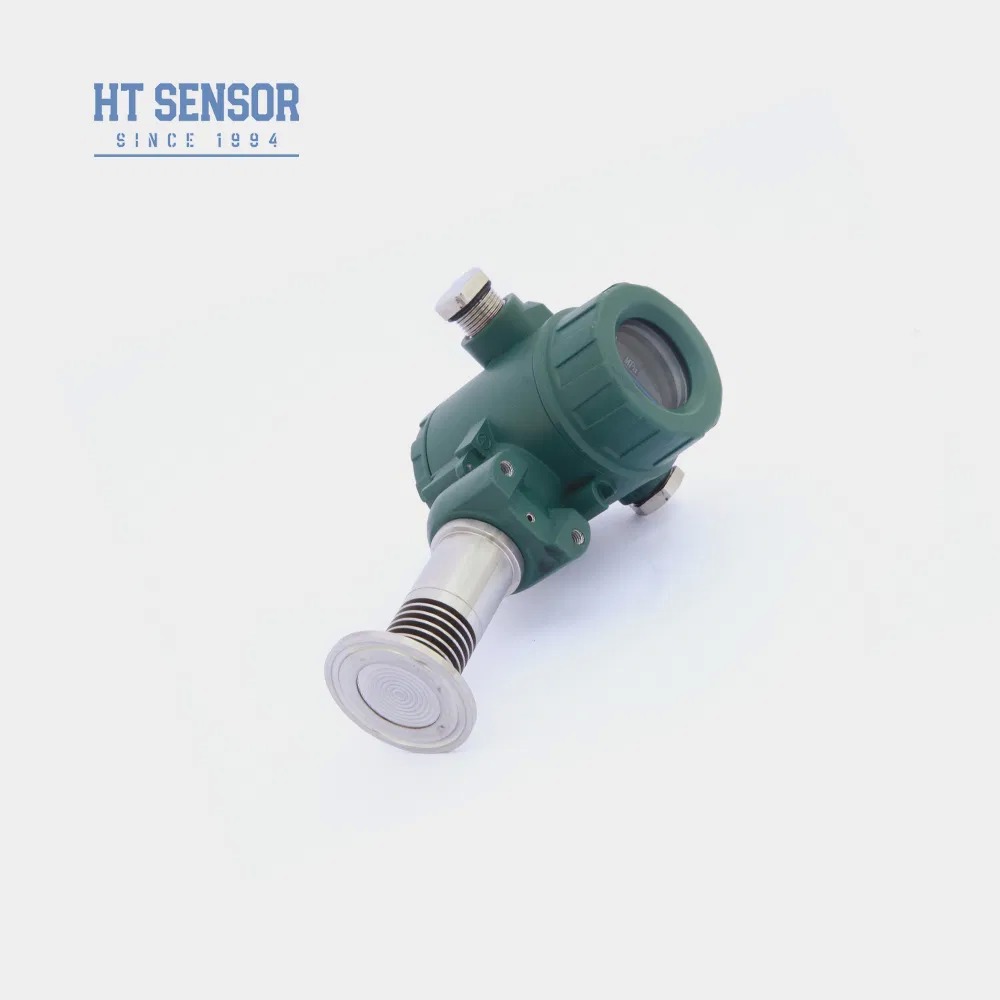

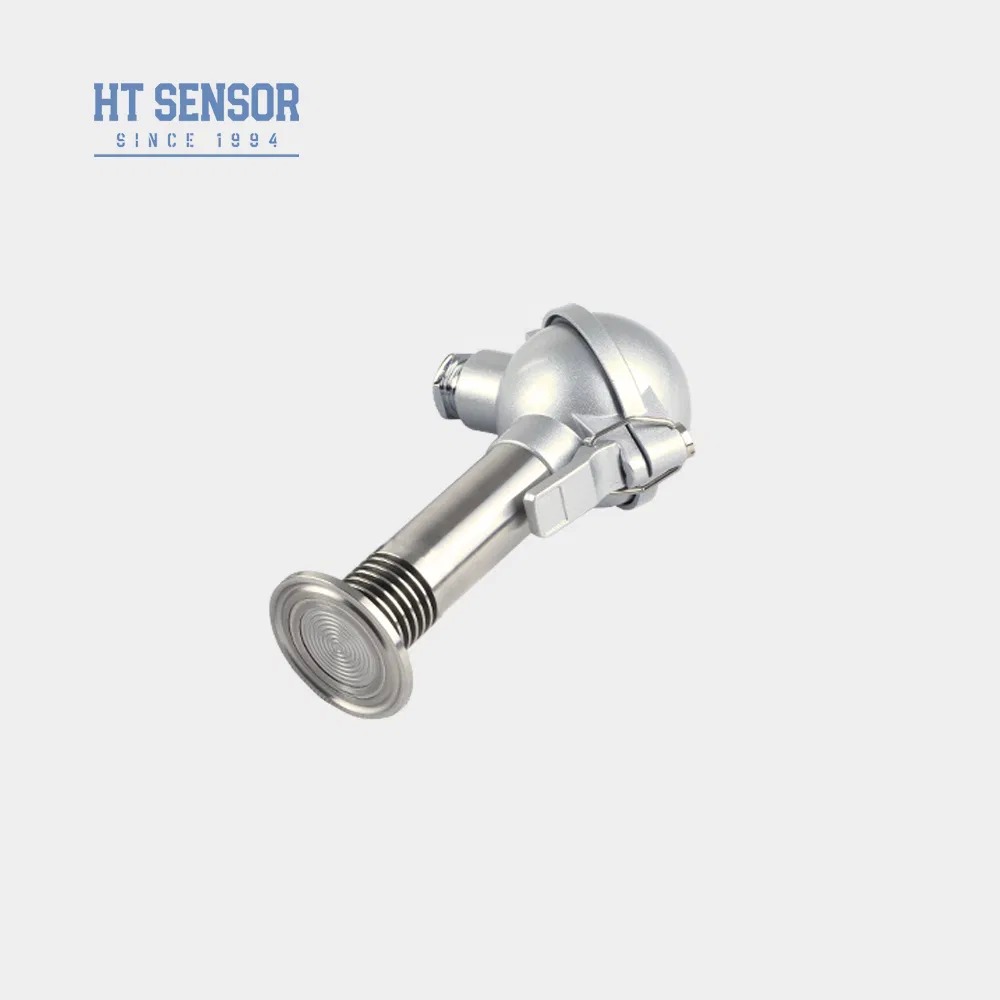

Transmisor de presión de alta temperatura con diafragma grande de 1.5" para instalación con abrazadera, sensor de presión
Transmisor de presión BP93420-IQ
Introducción del producto
BP93420-IQT Transmisor de alta temperatura con diafragma grande de 1.5 mm para instalación con abrazadera. El circuito de procesamiento de señal se encuentra dentro de una carcasa de acero inoxidable, convirtiendo la señal del sensor en una señal de salida estándar. Este transmisor de presión se utiliza principalmente en lugares donde se requieren altas condiciones sanitarias, lo que garantiza mediciones de presión confiables y precisas en entornos higiénicos.
Características del producto
- Varias opciones de interfaz de presión
- Diseñado para aplicaciones higiénicas para evitar la incrustación de medios
- Alta precisión con una estructura totalmente de acero inoxidable
- Fácil de limpiar
Aplicaciones
- Adecuado para medir gases y líquidos no corrosivos con 316L
- Ideal para la protección ambiental y las industrias químicas
- Utilizado en las industrias marina y de aviación
- Muy adecuado para su uso en las industrias médica, biofarmacéutica e higiene alimentaria
Parámetros de rendimiento
| Rango de medición | 0~35Kpa…~3.5MPa |
|---|---|
| Tipo de presión | Presión manométrica, Presión absoluta, Presión sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | 0.1%FS |
| Histéresis | 0.1%FS |
| Estabilidad a largo plazo | ±0.1%F.S/Año(Típico) ±0.2%F.S/Año(Máximo) |
| Deriva de temperatura del punto cero | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Deriva de temperatura a escala completa | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respuesta de frecuencia | 2.4Khz |
| Temperatura de compensación | -20-70ºC(≤10mpa,personalizable) |
| Temperatura de funcionamiento | -20ºC~80ºC |
| Temperatura de almacenamiento | -40ºC~120ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la carcasa | 304,316L |
| Material del diafragma | 316L |
| Resistencia de aislamiento | 100MΩ 100VDC |
| Clasificación a prueba de explosiones | Ex ia IIC T6 Ga |
| Grado de protección | IP65 |
| Peso | ~0.55kg |
Especificaciones de la señal de salida
| Señal de salida | Tensión de alimentación | Tipo de salida |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| Protocolo de comunicación RS485 | 3.6~30V / Batería | 4 hilos |
Ejemplos de selección
Guía de pedidos
Transmisor de presión BP93420XX
Construcción del contorno
| IB | Transmisor de presión general |
|---|---|
| IX | Transmisor de presión con pantalla |
| IE | Transmisor de presión de aviación resistente a golpes |
| IIC/III | Transmisor de presión general/con pantalla industrial |
| IF | Transmisor de presión a prueba de humedad |
| IIE/IIIE | Transmisor de presión general/con pantalla |
| IN | Transmisor de presión dedicado a aire acondicionado |
| IC | Transmisor de presión de alta temperatura |
| IQ/IQT | Transmisor de presión de diafragma grande/alta temperatura |
Rango de medición
-100kPa…0kPa ~ 35kPa…3.5MPa
(0-X)Kpa o MPa | X: Indica el rango de medición real
Fuente de alimentación
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Otros |
Señal de salida
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
Conexión eléctrica
| B1 | Hirschmann |
| B2 | Enchufe PG7 |
| B3 | Salida de cable sellado |
| B4 | Carcasa industrial 2088 |
| B5 | Carcasa industrial 2088 con pantalla |
| B6 | Otros |
Tipo de presión
| G | Presión manométrica |
| A | Presión absoluta |
| S | Presión de referencia sellada |
Consejos para pedidos
- Al seleccionar el producto, asegúrese de que el medio a medir sea compatible con las partes de contacto del producto.
- Al realizar un pedido, tenga en cuenta que los productos a prueba de explosiones no incluyen cabezales de visualización digital.
- Al pedir transmisores con un cabezal de visualización LCD o LED, la fuente de alimentación del transmisor no debe ser inferior a 20VDC.
- Para garantizar un funcionamiento fiable del producto, se recomienda que los usuarios instalen dispositivos de protección contra rayos en el sitio y se aseguren de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
- El rango de temperatura de trabajo nominal de la junta tórica de goma de flúor es de -20ºC a 250ºC. Cuando la temperatura de funcionamiento del producto es inferior a -20ºC, es necesario elegir un sello de junta tórica de EPDM.
- La longitud del cable predeterminada es de 1,5 m, disponible en tres materiales. Si no se especifica, se suministrará con material de cable de polietileno. Si requiere un material de cable diferente, especifíquelo en el pedido.
- Para requisitos especiales como vibraciones fuertes, fuerza de impacto instantánea, fuertes interferencias electromagnéticas o de radiofrecuencia, informe a nuestra empresa y especifíquelos en el pedido.
Información de la empresa
Preguntas frecuentes
¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.
¿Cuál es el período de entrega típico?
R: 5~8 días hábiles para modelos estándar. Los productos personalizados pueden variar.
¿Cómo se fijan los precios de los productos? ¿Algún descuento?
R: Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.
