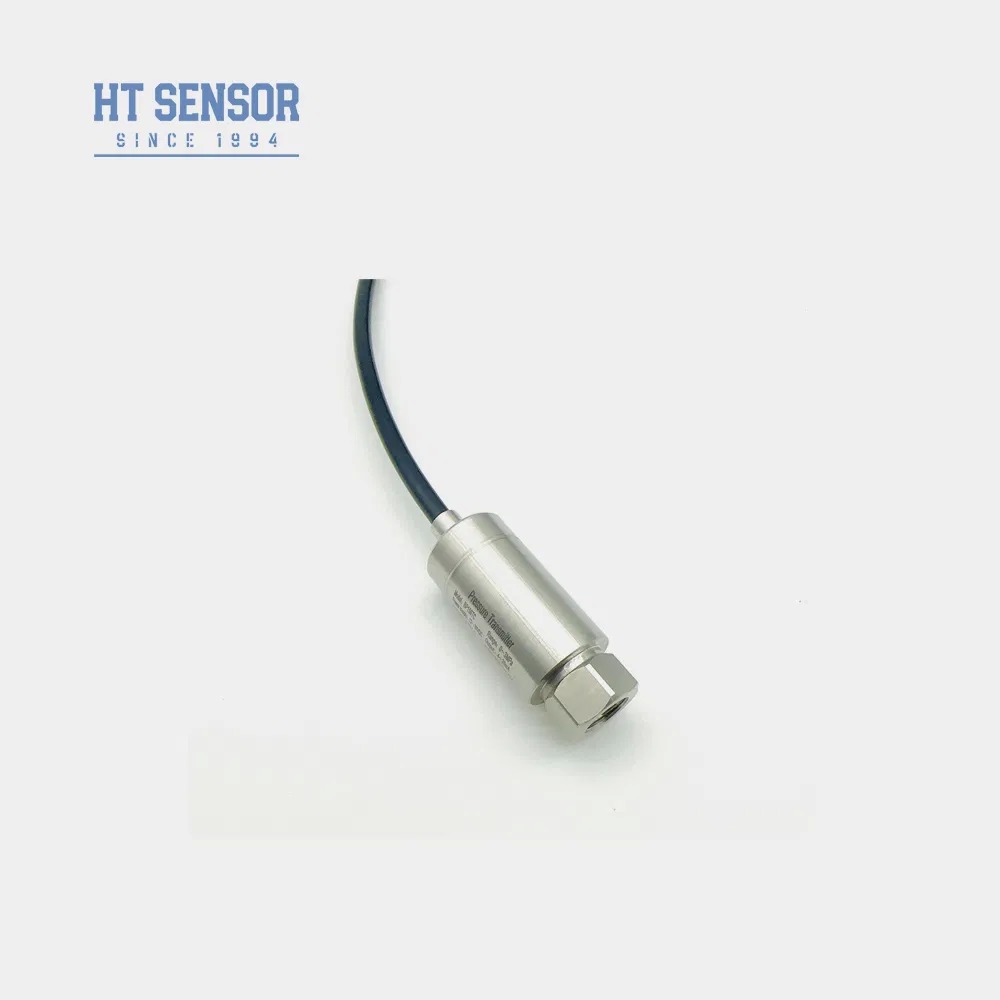

Hengtong 4-20mA Transmisor de presión de aire Sensor de presión piezoresistivo de silicio industrial
Product Details
| Modelo NO.: | BP156 | Medio de medición: | Gas y líquido |
|---|---|---|---|
| Grado de precisión: | 0.5% | Rango de presión: | 0 kPa~10 kPa...40 MPa |
| Clasificación IP: | ip65 | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Material de la carcasa: | 304 | Temporada de compensación.: | 0-70℃ |
| Material de diafragma: | 316L | Señal de salida: | 4~20mA/0,5-4,5V |
| Tensión de alimentación: | 12~30 VCC/5 VCC | Tipo de salida: | 2/3/4 alambre |
| Peso: | ~ 0,25 kg | ||
| Resaltar |
Transmisor de presión de aire de 4 a 20 mA,Sensor de presión piezoresistivo de silicio,sensor de presión industrial con garantía |
||
Product Description
- Amplio rango de medición con construcción de acero inoxidable
- Múltiples configuraciones de interfaz de presión disponibles
- Diseño compacto y ligero para una fácil instalación
- Medición de alta precisión con estructura totalmente de acero inoxidable
- Calibración ajustable de cero y escala completa
- Medición de presión de gases y líquidos no corrosivos utilizando acero inoxidable 316L
- Aplicaciones en la industria marina y de aviación
- Control de procesos industriales en petróleo, química, metalurgia, generación de energía e hidrología
- Sistemas de control hidráulicos y neumáticos
| Rango de Medición | 0kPa ~ 10kPa…5MPa |
|---|---|
| Tipo de Presión | Presión Manométrica, Presión Absoluta, Presión Sellada |
| Capacidad de Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad e Histéresis | 0.02%F.S(Típ.) 0.05%F.S(Máx.) |
| Estabilidad a Largo Plazo | ±0.1%F.S/Año(Típ.) ±0.2%F.S/Año(Máx.) |
| Deriva de Temperatura del Punto Cero | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Deriva de Temperatura a Escala Completa | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respuesta de Frecuencia | 2.4Khz |
| Temperatura de Compensación | 0-70ºC(≤10mpa, personalizable) |
| Temperatura de Funcionamiento | -20ºC~80ºC |
| Temperatura de Almacenamiento | -40ºC~120ºC |
| Resistencia a la Vibración | 10g,55Hz ~ 2kHz |
| Material de la Carcasa | 304,316L |
| Material del Diafragma | 316L |
| Resistencia de Aislamiento | 100MΩ 100VDC |
| Clasificación a Prueba de Explosiones | Ex db IIC T6 Gb |
| Clasificación de Protección | IP65 |
| Junta Tórica | Caucho de flúor |
| Peso | ~0.05kg |
| Señal de Salida | Tensión de Alimentación | Tipo de Salida |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- Asegúrese de que el medio medido sea compatible con los materiales de contacto del producto
- Los modelos a prueba de explosiones no incluyen cabezales de visualización digital
- Los transmisores con pantalla LCD o LED requieren una fuente de alimentación ≥20VDC
- Instale dispositivos de protección contra rayos y asegure una correcta conexión a tierra para un funcionamiento fiable
- Para temperaturas de funcionamiento inferiores a -20ºC, seleccione una junta tórica de EPDM en lugar de caucho de flúor
- La longitud del cable predeterminada es de 1,5 m (material de polietileno)
- Especifique requisitos especiales para vibraciones, impactos o interferencias electromagnéticas
| Código | Construcción del Contorno |
|---|---|
| 5 | Enchufe Packard |
| 6 | Cable de Salida Directa Sellado de 1,5 metros |
| 7 | Conector Mini Hirschmann |
| 8 | Conector Grande Hirschmann |
(0-X)Kpa o MPa | X: Indica el Rango de Medición Real
| Código | Fuente de Alimentación |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Otro |
| Código | Señal de Salida |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |

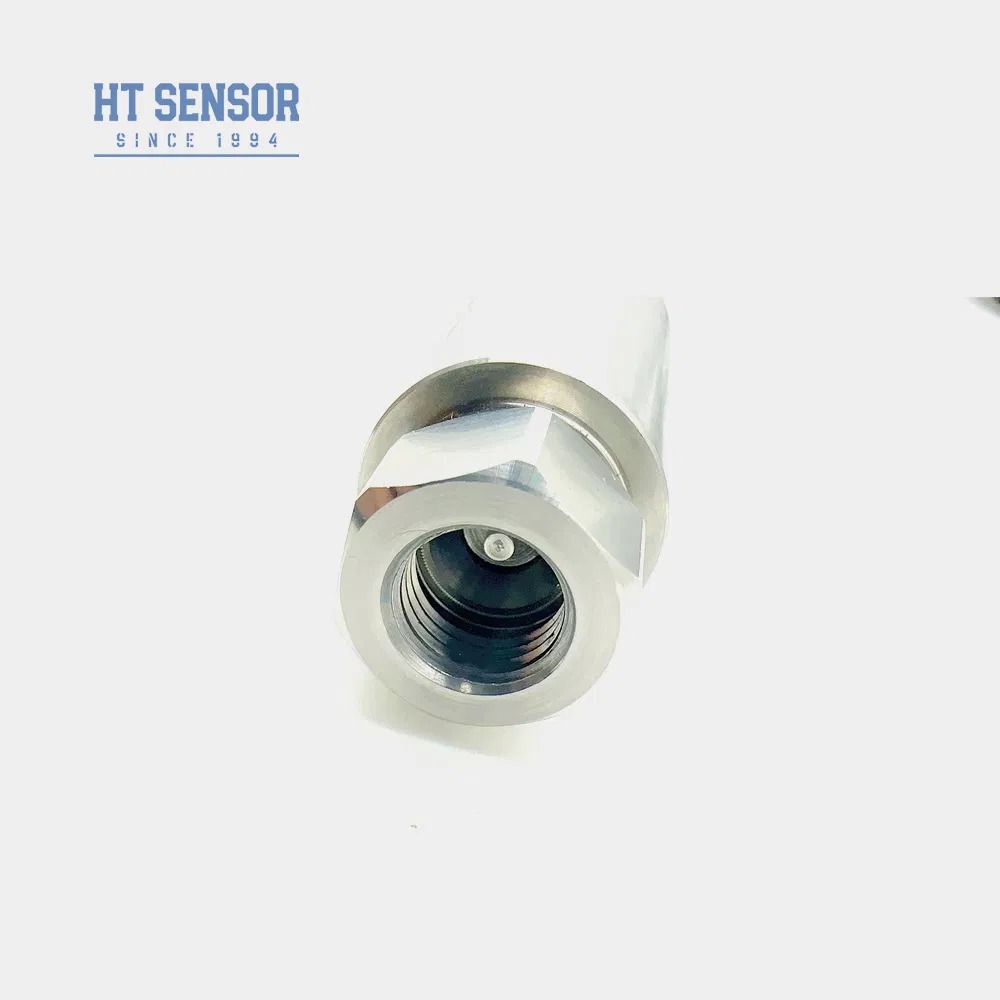

| Código | Conexión de Presión |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Otros(¢50.4 Brida) |
| Código | Conexión Eléctrica |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Salida de Cable Sellada de 1,5 metros |
| B4 | Otro |
| Código | Tipo de Presión |
|---|---|
| G | Presión Manométrica |
| A | Presión Absoluta |
| S | Presión de Referencia Sellada |
