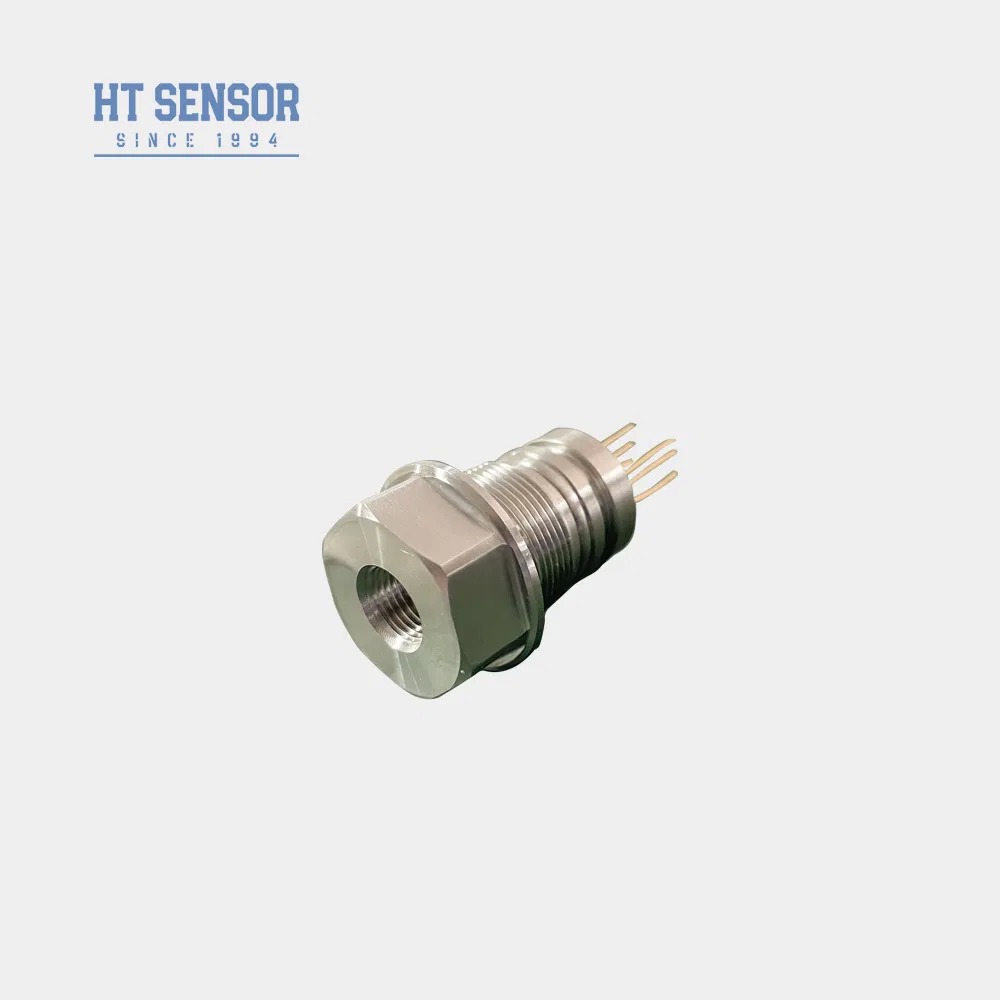

HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo

HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
Informacion basica
Certificación: RoHS
Cantidad de orden mínima: 5
Precio: 20
Mejor precio Contactar ahora
Información detallada
Modelo NO.: HT30 Señal de salida: Tipo analógico
Proceso de producción: Integración Material: Acero inoxidable
Tipo de cableado: Cuatro alambres Medio de medición: Gas y líquido
Clasificación IP: ip65 Fuerza: 1,5A
Producción: Voltaje Hilo: G1/4 y así sucesivamente
Impedancia de entrada: 2.5kΩ ~ 6kΩ Impedancia de salida: 2.5kΩ ~ 6kΩ
Temperatura de funcionamiento: -20~80ºC Temperatura de almacenamiento: -40~125ºC
Peso: ~63g
Resaltar:

Sensor de presión de conexión de hilos HT30

,

sensor de presión de silicio con garantía

,

celda de detección de nivel del hilo de voltaje

Descripción de producto

HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo
HT30 Sensor de presión piezoresistivo de silicio
El sensor de presión piezorresistivo de silicio HT30 es un elemento de silicio difuso altamente estable que utiliza el efecto piezorresistivo para medir la presión de líquido y gas.Con una estructura soldada con conexiones de rosca estándar y sin sellado de anillo O, este sensor es adecuado para una amplia gama de aplicaciones exigentes.
HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 0
Características del producto
  • Tecnología avanzada con carcasa de acero inoxidable 316L y materiales de diafragma de primera calidad, incluidos titanio y Hastelloy
  • Circuitos de película gruesa para la compensación de temperatura precisa y la corrección del punto cero
  • Opciones de interfaz de hilos múltiples disponibles
  • Construcción de una sola pieza soldada con tamaño compacto y alta fiabilidad
Aplicaciones
  • Sitios de procesos industriales, incluidos los de petróleo, química, metalurgia, energía e hidrología
  • Industrias marinas y de aviación
  • Sistemas de control hidráulico y neumático
  • Aplicaciones de control de procesos
Rendimiento eléctrico
  • Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
  • Impedancia de entrada: 2,5 KΩ~6 KΩ
  • Impedancia de salida: 2,5 KΩ~6 KΩ
  • Conexión eléctrica: pines de Kovar recubiertos de oro o alambres de alta temperatura de 100 mm
Parámetros de rendimiento
Rango de medición Escala (G) Las medidas de seguridad se aplicarán a las instalaciones de los Estados miembros en las que se utilicen los dispositivos de seguridad.
En absoluto (A) Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de la temperatura de los motores de combustión renovables.
Se selló Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M1 y M2.
Parámetro Tipo de producto - ¿ Qué? Unidad
No linealidad ± 015 ± 03 % F.S.
Repetibilidad 0.05 0.1 % F.S.
La histeresis 0.05 0.1 % F.S.
Producción de compensación cero 0 ± 1 0 ± 2 MV
Producción a escala completa (≤ 20 KPa) 50 ± 10 50 ± 30 MV
Producción a escala completa (≥ 35 kPa) 100 ± 10 100 ± 30 MV
Cero desplazamiento de la temperatura. ± 1 ± 2 % F.S.
Temperatura de desplazamiento cero, deriva (≥ 35 kPa) ± 05 ± 1 % F.S.
Drift de temperatura a escala completa (≤ 20 KPa) ± 1 ± 2 % F.S.
Desviación de temperatura a escala completa (≥ 35 kPa) ± 05 ± 1 % F.S.
Temperatura compensada (≤ 20 KPa) 0 ~ 50 oC
Temperatura compensada (≥ 35 kPa) 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 % F.S. por año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso ~ 63 gramos
Los parámetros se ensayan en las siguientes condiciones: 1,5 mA @ 25°C
HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 1 HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 2 HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 3
Conexión eléctrica y compensación
HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 4
Ejemplos de selección
HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 5
Consejos para ordenar
  • Asegurar el ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor para la estanqueidad requerida
  • Alinear la carcasa verticalmente y aplicar presión uniforme durante el montaje para evitar dañar la placa de compensación
  • Si el medio de medición es incompatible con el material del diafragma 316L, deberá proporcionarse una instrucción especial al ordenar.
  • Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños
  • Mantenga los puertos del núcleo del medidor de presión abiertos a la atmósfera y evite la entrada de agua, vapor o medios corrosivos
  • Referencia a la etiqueta del núcleo real para cualquier cambio en la configuración del pin lead
Calidad y fabricación
HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 6 HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 7 HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 8 HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 9 HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 10 HT30 Célula de sensor de presión con sensor de nivel de voltaje de conexión del hilo 11
Preguntas frecuentes
¿Cuáles son las características de sus sensores de presión?
Alta precisión, durabilidad y excelente rendimiento.
¿Puedo personalizar las especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
¿Cuál es el período de entrega típico?
5 a 8 días laborables para los modelos estándar.
¿Cuál es el precio de los productos?
Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
¿Cuál es la garantía de sus productos?
Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro equipo de postventa responderá a sus preguntas dentro de las 24 horas.
