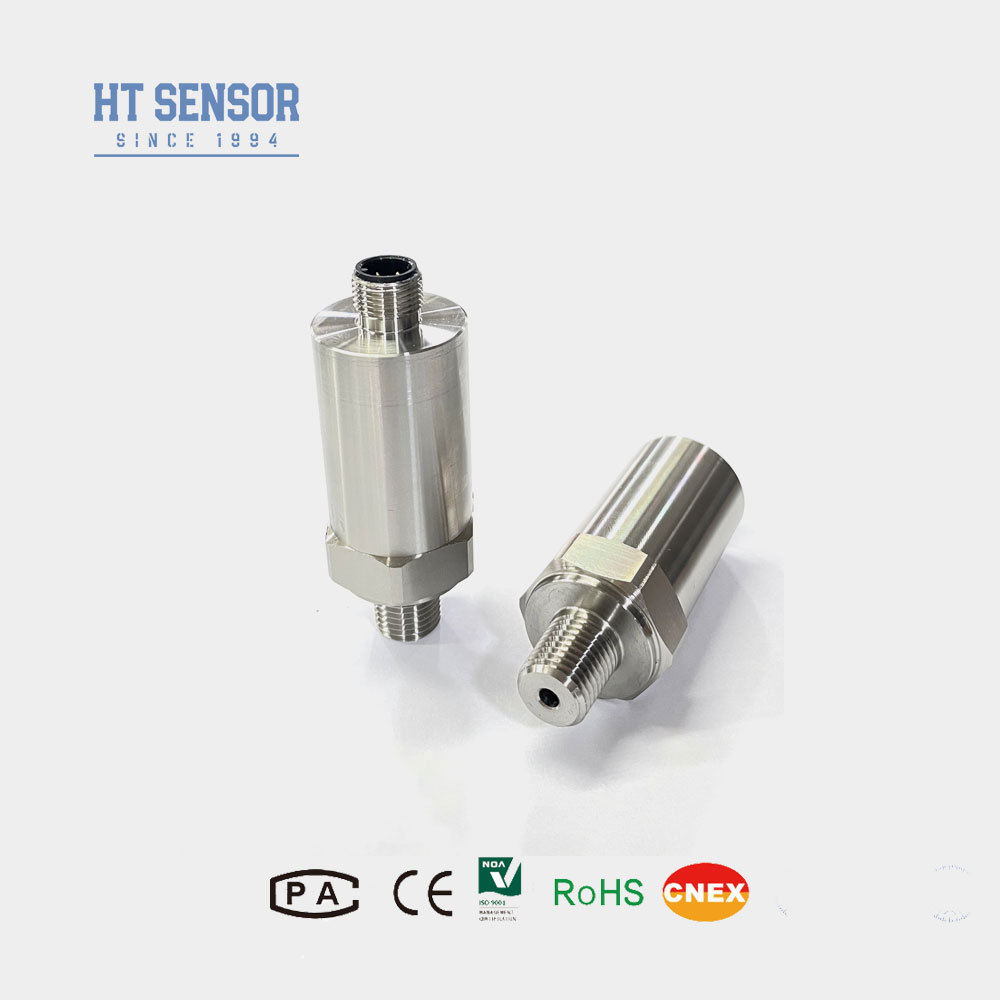

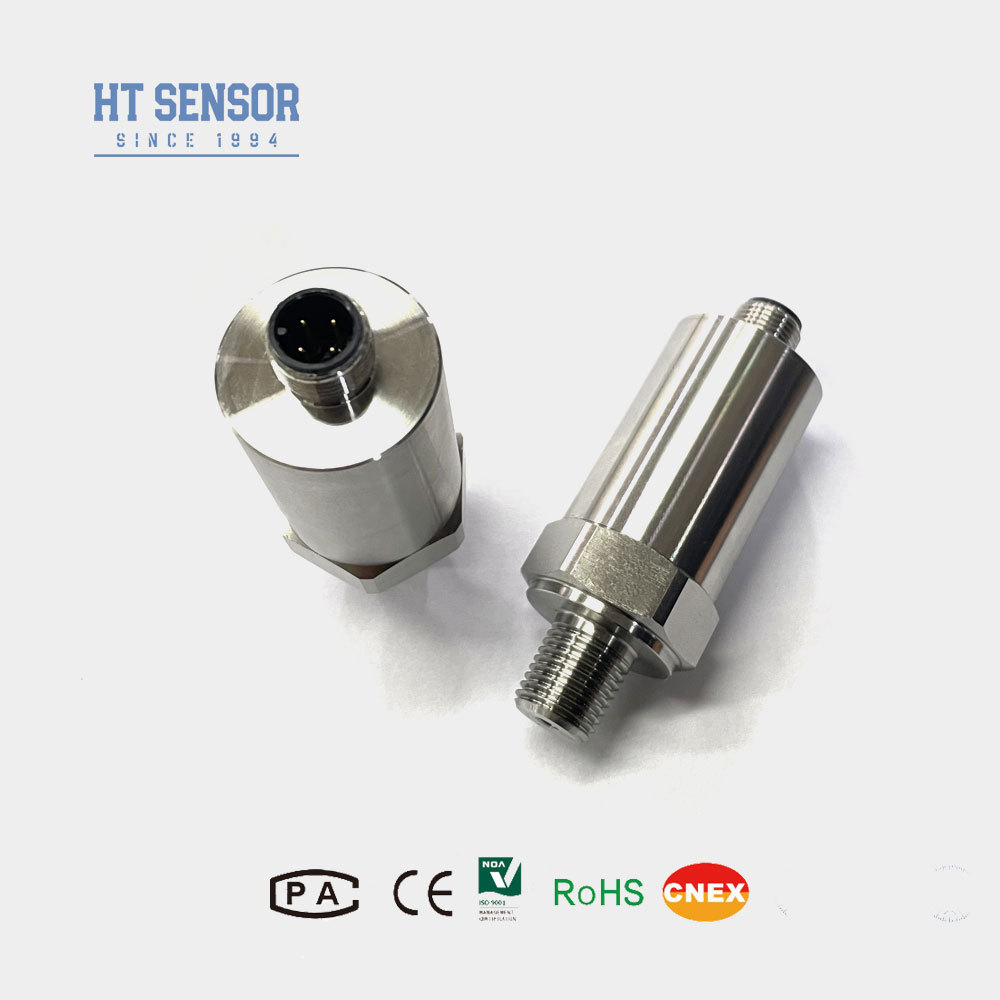

Sensor de presión industrial BP156 Transmisor de presión con sensor de nivel M12*1 G1/4
Product Details
| Modelo NO.: | BP156 | Medio de medición: | Líquido |
|---|---|---|---|
| Grado de precisión: | 0.5g | Rango de presión: | 0kpa~10kpa...……40MPa |
| Tipo de presión: | Presión de medición, presión absoluta, presión sellada | Temperatura de compensación: | -10 ℃ ~ 70 ℃ |
| Sobrecarga: | ≤ 1.5 veces del rango nominal | Exactitud: | ± 0.25% (típ.) ± 0.5% (máx.) |
| Estabilidad a largo plazo: | ± 0.1%fs/año (típ.) ± 0.2%FS/año (máx.) | Temperatura de funcionamiento: | -20ºC ~ 80ºC |
| Temperatura de almacenamiento: | -40ºC ~ 120ºC | Material de diafragma: | 316L |
| Peso: | ~ 0,25 kg | ||
| Resaltar |
sensor de presión de silicio con garantía,Sensor de presión de silicio de alta precisión,Sensor de presión de silicio industrial |
||
Product Description
- Amplio rango de medición con estructura de acero inoxidable y diversas formas de interfaz de presión
- Construcción de acero inoxidable con clasificación de protección IP65
- Calibración ajustable de cero y escala completa
- Alta precisión con estructura totalmente de acero inoxidable
- Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
- Aplicaciones en la industria marina y aeronáutica
- Procesos industriales in situ, incluyendo petróleo, química, metalurgia, generación de energía e hidrología
- Sistemas de control hidráulicos y neumáticos
| Rango de Medición | 0kPa ~ 10kPa…40MPa |
|---|---|
| Tipo de Presión | Presión Manométrica, Presión Absoluta, Presión Sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidad e Histéresis | 0.02%F.S(Típ.) 0.05%F.S(Máx.) |
| Estabilidad a Largo Plazo | ±0.1%F.S/Año(Típ.) ±0.2%F.S/Año(Máx.) |
| Deriva de Temperatura del Punto Cero | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Deriva de Temperatura a Escala Completa | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respuesta de Frecuencia | 2.4Khz |
| Compensación de Temperatura | 0-70ºC(≤10MPa, personalizable) |
| Temperatura de Funcionamiento | -20ºC~80ºC |
| Temperatura de Almacenamiento | -40ºC~120ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la Carcasa | 304,316L |
| Material del Diafragma | 316L |
| Resistencia de Aislamiento | 100MΩ 100VDC |
| Clasificación a Prueba de Explosiones | Ex ia IIC T6 Ga |
| Clasificación de Protección | IP65 |
| Peso | ~0.25kg |
| Señal de Salida | Tensión de Alimentación | Tipo de Salida |
|---|---|---|
| 4~20mA 0~10/20mA | 12~30VDC | 2/3/4 hilos |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | 3 hilos |
- Asegúrese de que el medio medido sea compatible con las partes de contacto del producto
- Los productos a prueba de explosiones no incluyen cabezales de visualización digital
- Para transmisores con cabezales de visualización LCD o LED, la fuente de alimentación no debe ser inferior a 20VDC
- Instale dispositivos de protección contra rayos y asegure una correcta conexión a tierra para un funcionamiento fiable
- Para temperaturas de funcionamiento inferiores a -20ºC, seleccione el sello de junta tórica EPDM en lugar de caucho fluorado
- La longitud del cable predeterminada es de 1,5 m (material de polietileno): especifique alternativas en el pedido
- Notifíquenos los requisitos especiales, incluyendo vibraciones fuertes, fuerza de impacto o interferencias electromagnéticas
| Código | Construcción del Contorno |
|---|---|
| 5 | Enchufe Packard |
| 6 | Cable de Salida Directa Sellado de 1,5 metros |
| 7 | Mini Conector Hirschmann |
| 8 | Conector Hirschmann Grande |
| Código | Fuente de Alimentación |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Otro |
| Código | Señal de Salida |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexión de Presión |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Otros(¢50.4 Brida) |
| Código | Conexión Eléctrica |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Salida de Cable Sellada de 1,5 metros |
| B4 | Otro |
| Código | Tipo de Presión |
|---|---|
| G | Presión Manométrica |
| A | Presión Absoluta |
| S | Presión de Referencia Sellada |
Product Highlights
Transmisor de Presión BP156El transmisor de presión BP156 utiliza el núcleo de aislamiento resistente a la presión de silicio de la serie HT como elemento de medición de señal. El circuito de procesamiento de señal se encuentra dentro de una carcasa de acero inoxidable, convirtiendo la señal del ...
