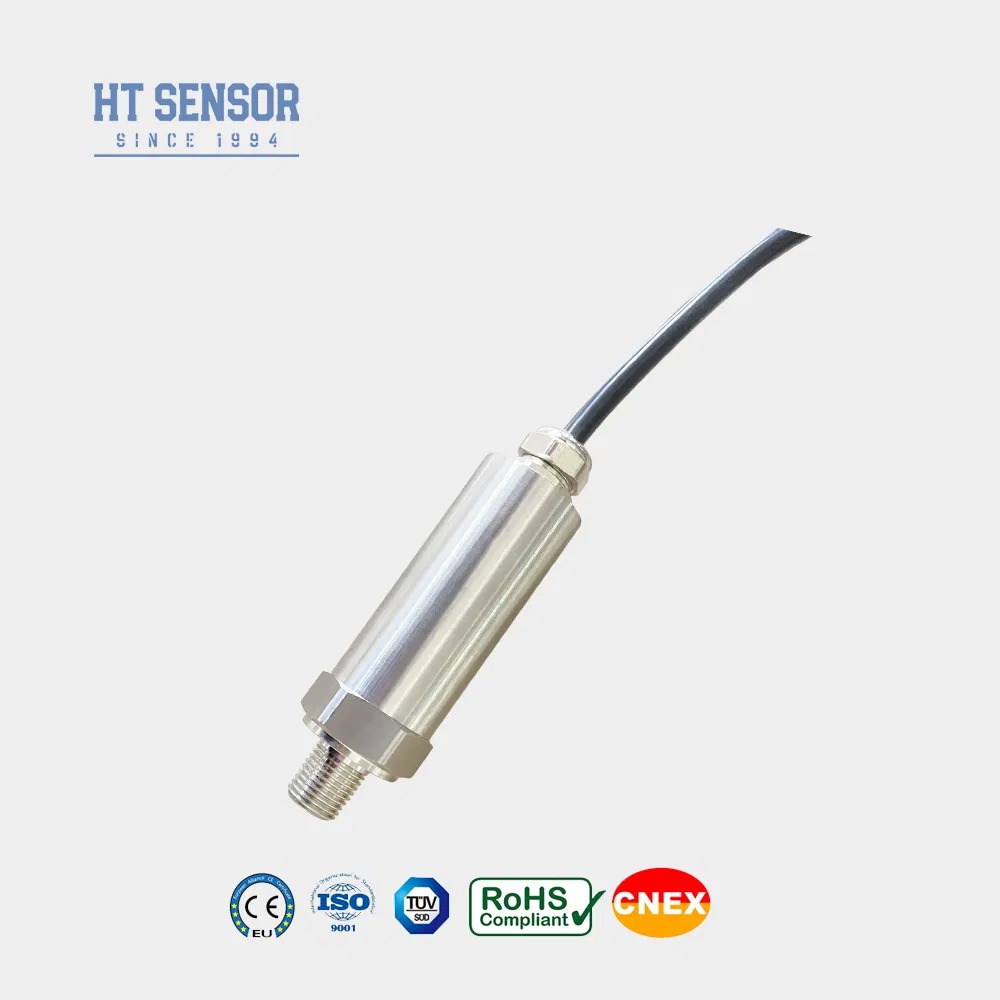

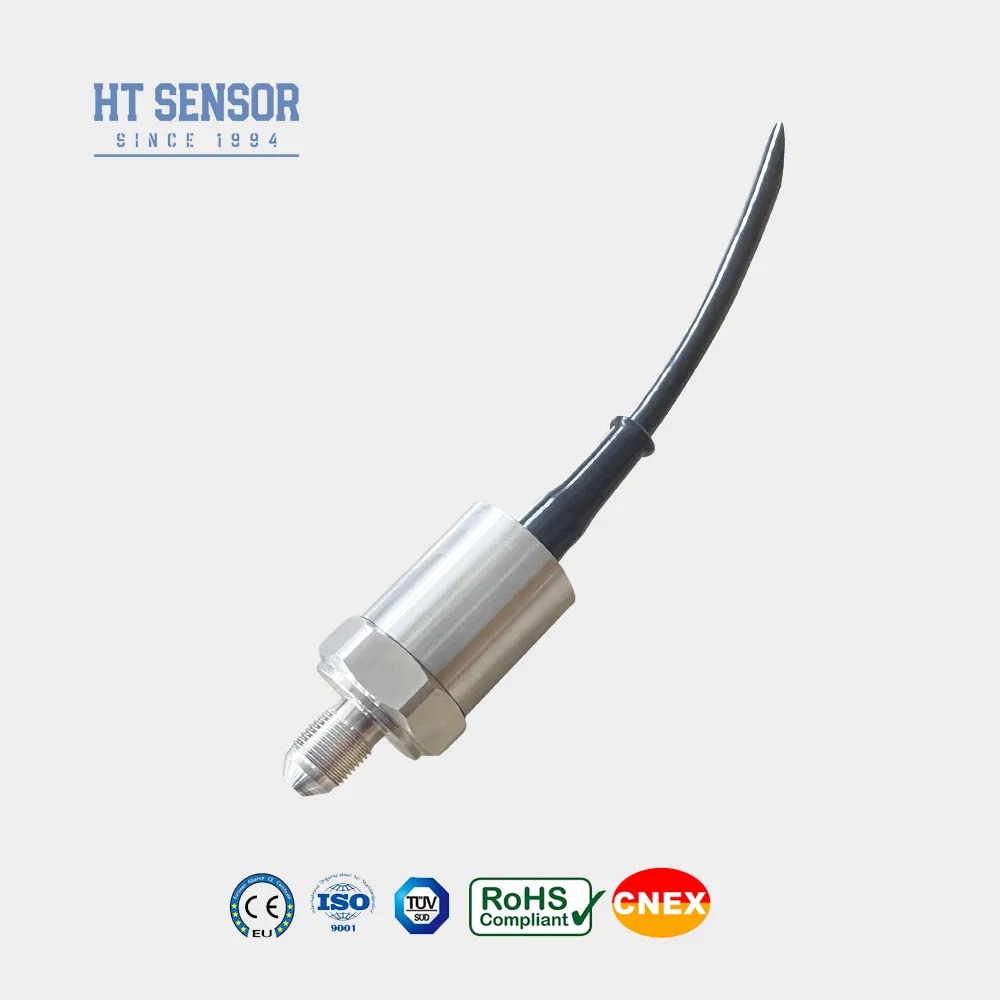

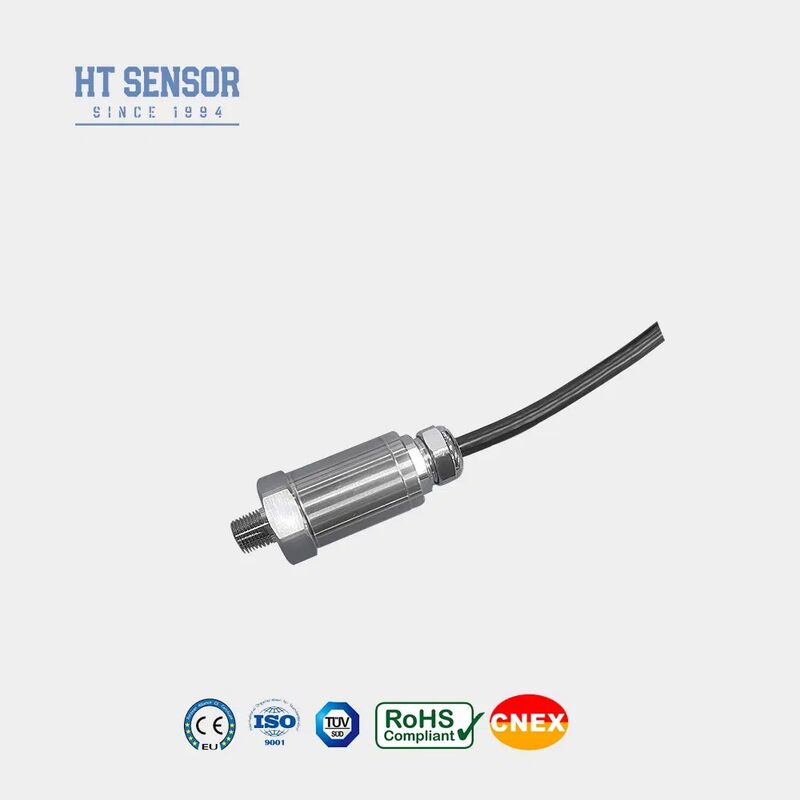

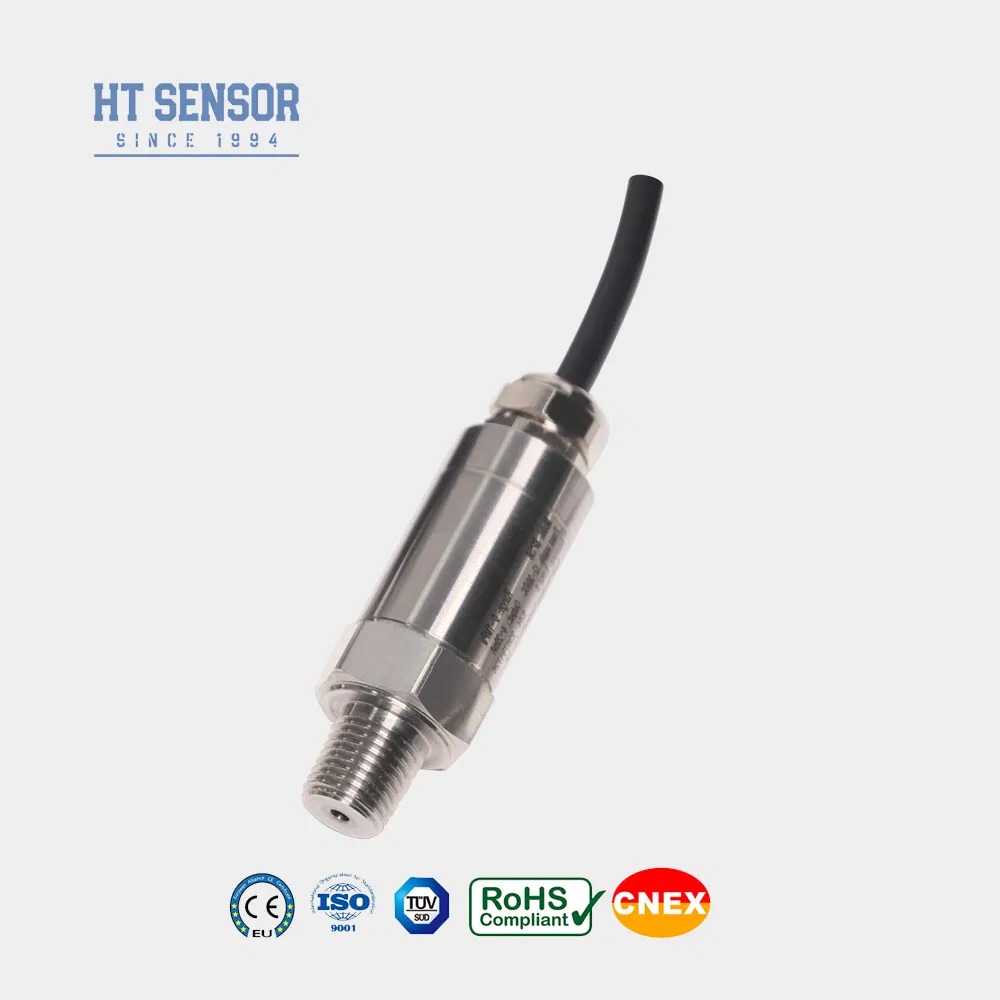

BP156TC 4-20mA Sensor de presión de cerámica personalizado para medición de aire y líquidos
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
20
Product Details
| Modelo No.: | BP156TC | Medio de medición: | Aire o líquido |
|---|---|---|---|
| Grado de precisión: | 0,5g | Rango de presión: | 0kpa~10kpa...5MPa |
| Clasificación IP: | IP65 | Tipo de presión: | Presión de calibre |
| Material de la carcasa: | 304 SS | Estabilidad a largo plazo: | 00,1% F.S./Año |
| Rango de medición: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Sobrecarga: | ≤ 1.5 veces del rango nominal |
| Precisión @ 25ºC: | ±0,5% (máximo) | Repetibilidad e histéresis: | 0.02%FS (típ.) 0.05%FS (máx.) |
| Desviación de la temperatura del punto cero: | ± 0.02%FS/ºC (≤100kPa) ± 0.01%FS/ºC (> 100kPa) | Drift de temperatura de escala completa: | ± 0.02%FS/ºC (≤100kPa) ± 0.01%FS/ºC (> 100kPa) |
| Respuesta de frecuencia: | 2.4kHz | ||
| Resaltar |
Sensor de presión de 4 a 20 mA,Transmisor de presión cerámica,Transmisor de nivel de agua personalizado |
||
Product Description
Sensor de Presión Cerámico Piezoresistivo de Aceite Personalizado 4-20mA BP156TC
Descripción del Producto
El transmisor de presión BP156TC es una solución rentable diseñada específicamente para compresores de aire y equipos de refrigeración. Con tecnología avanzada y nuestro circuito transmisor patentado de alto rendimiento, este dispositivo compacto ofrece una resistencia excepcional a la humedad y protección contra interferencias electromagnéticas. Rigurosos procesos de prueba y selección de envejecimiento garantizan un rendimiento estable y confiable en entornos industriales exigentes.
Características Principales
- Amplio rango de medición con diversas opciones de interfaz de presión
- Construcción compacta y ligera de acero inoxidable
- Alto rendimiento de precisión con estructura totalmente de acero inoxidable
Aplicaciones
- Medición de presión de gases y líquidos no corrosivos utilizando acero inoxidable 316L
- Aplicaciones en la industria marina y de aviación
- Procesos industriales que incluyen petróleo, química, metalurgia, generación de energía e hidrología
- Sistemas de control hidráulico y neumático
Parámetros de Rendimiento
| Rango de Medición | 0kPa ~ 10kPa…20MPa |
| Tipo de Presión | Presión Manométrica, Presión Absoluta, Presión Sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.5% (Máximo) |
| Repetibilidad e Histéresis | 0.02%F.S(Típ.) 0.05%F.S(Máx.) |
| Estabilidad a Largo Plazo | ±0.1%F.S/Año(Típ.) ±0.2%F.S/Año(Máx.) |
| Deriva de Temperatura del Punto Cero | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Deriva de Temperatura a Escala Completa | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respuesta de Frecuencia | 2.4Khz |
| Temperatura de Compensación | 0-70ºC(≤10mpa, personalizable) |
| Temperatura de Operación | -20ºC~80ºC |
| Temperatura de Almacenamiento | -40ºC~120ºC |
| Vibración | 10g,55Hz ~ 2kHz |
| Material de la Carcasa | 304 |
| Material del Diafragma | 316L |
| Resistencia de Aislamiento | 100MΩ 100VDC |
| Clasificación Antideflagrante | Ex db IIC T6 Gb |
| Clasificación de Protección | IP65 |
| Sello de Junta Tórica | Caucho de flúor |
Especificaciones de Señal de Salida
| Señal de Salida | Voltaje de Suministro | Tipo de Salida |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
Ejemplos de Selección
Guía de Pedido
- Asegúrese de que el medio medido sea compatible con los materiales de contacto del producto
- Los productos antideflagrantes no incluyen cabezales de pantalla digital
- Los transmisores con pantalla LCD o LED requieren una fuente de alimentación ≥20VDC
- Instale dispositivos de protección contra rayos y asegure una conexión a tierra adecuada para un funcionamiento confiable
- Junta tórica de caucho de flúor clasificada para -20ºC a 250ºC; utilice junta tórica de EPDM para temperaturas inferiores a -20ºC
- Longitud de cable por defecto: 1.5m (material de polietileno); especifique materiales alternativos al realizar el pedido
- Notifíquenos los requisitos especiales, incluyendo vibración, fuerza de impacto o interferencia electromagnética
Guía de Pedido
| Componente | Código | Descripción |
|---|---|---|
| Construcción del Contorno | 5 | Conector Packard |
| 6 | Cable de Salida Directa Sellado 1.5 metros | |
| 7 | Conector Mini Hirschmann | |
| 8 | Conector Hirschmann Grande | |
| Rango de Medición | 0-X | 0kPa ~ 10kPa…5MPa (X indica el rango de medición real) |
| Fuente de Alimentación | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Otro | |
| Señal de Salida | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| Conexión de Presión | J1 | M20×1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | Otros (¢50.4 Brida) | |
| Conexión Eléctrica | B1 | Hirschmann |
| B2 | PG7 | |
| B3 | Salida Sellada por Cable 1.5 metros | |
| B4 | Otro | |
| Tipo de Presión | G | Presión Manométrica |
| A | Presión Absoluta | |
| S | Presión de Referencia Sellada |
Preguntas Frecuentes
¿Cuáles son las características de sus transmisores de sensor de presión?
Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
¿Puedo personalizar especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, se recomienda ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una programación de producción y entrega sin problemas.
¿Cuál es el período de entrega típico?
5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
¿Cómo se fijan los precios de los productos? ¿Hay descuentos?
Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas. La instrucción remota por red de PC siempre está disponible.
Product Highlights
El sensor de presión BP156TC de 4-20 mA ofrece una precisión del 0,5 %, protección IP65 y estabilidad del 0,1 % FS/año. Personalizable para medición de aire/líquido en aplicaciones industriales. La carcasa de acero inoxidable 304 garantiza durabilidad.
