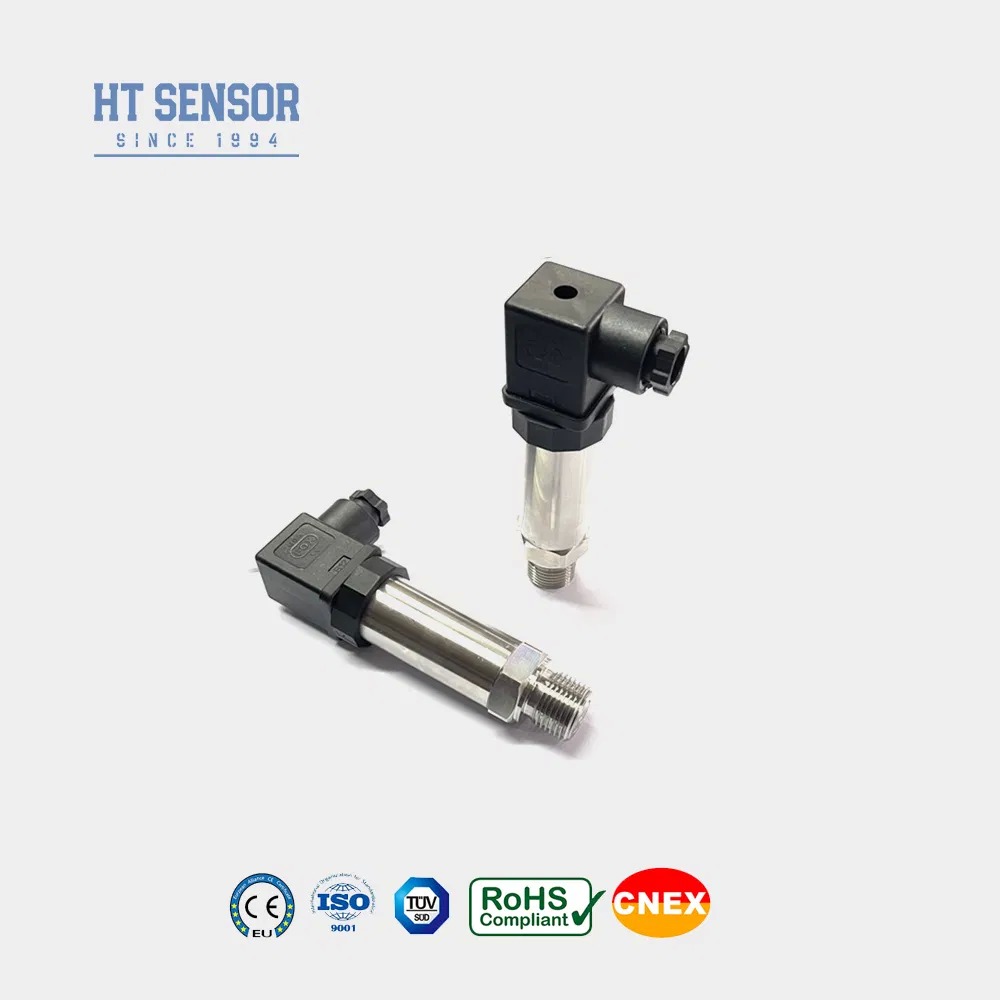

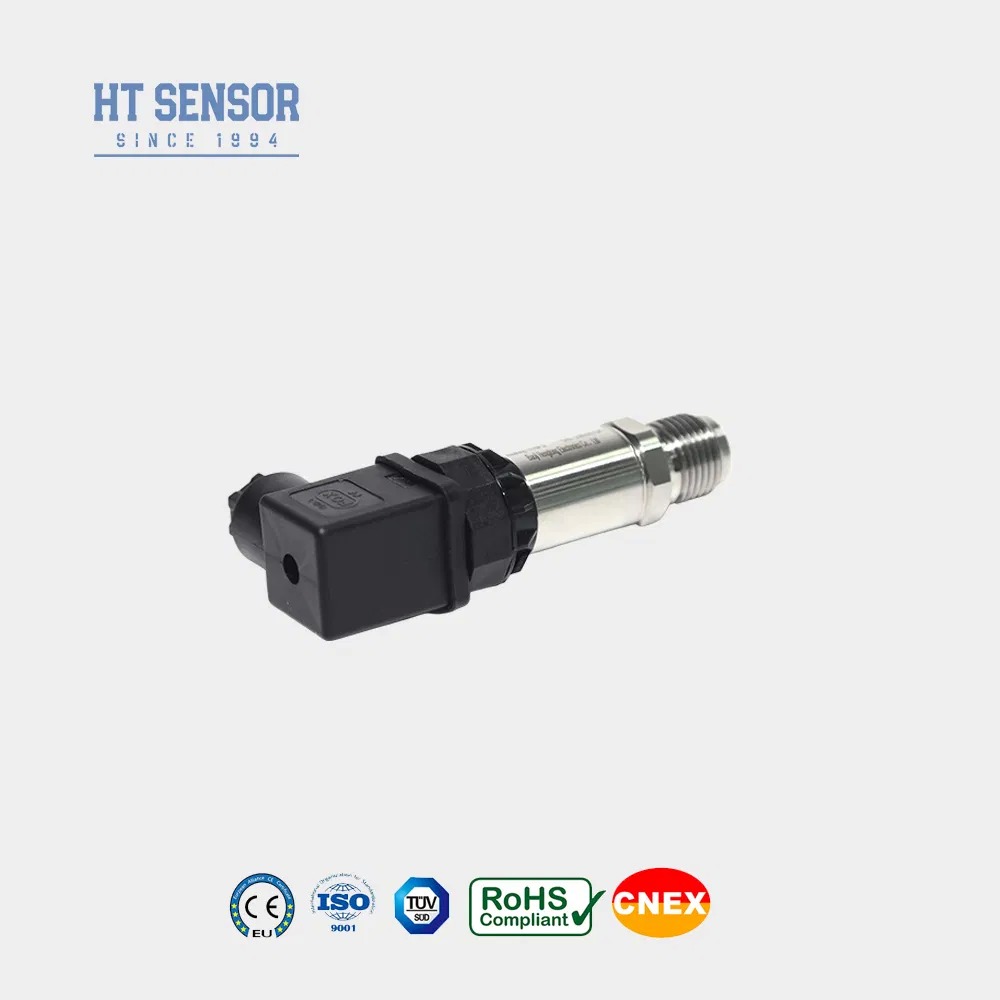

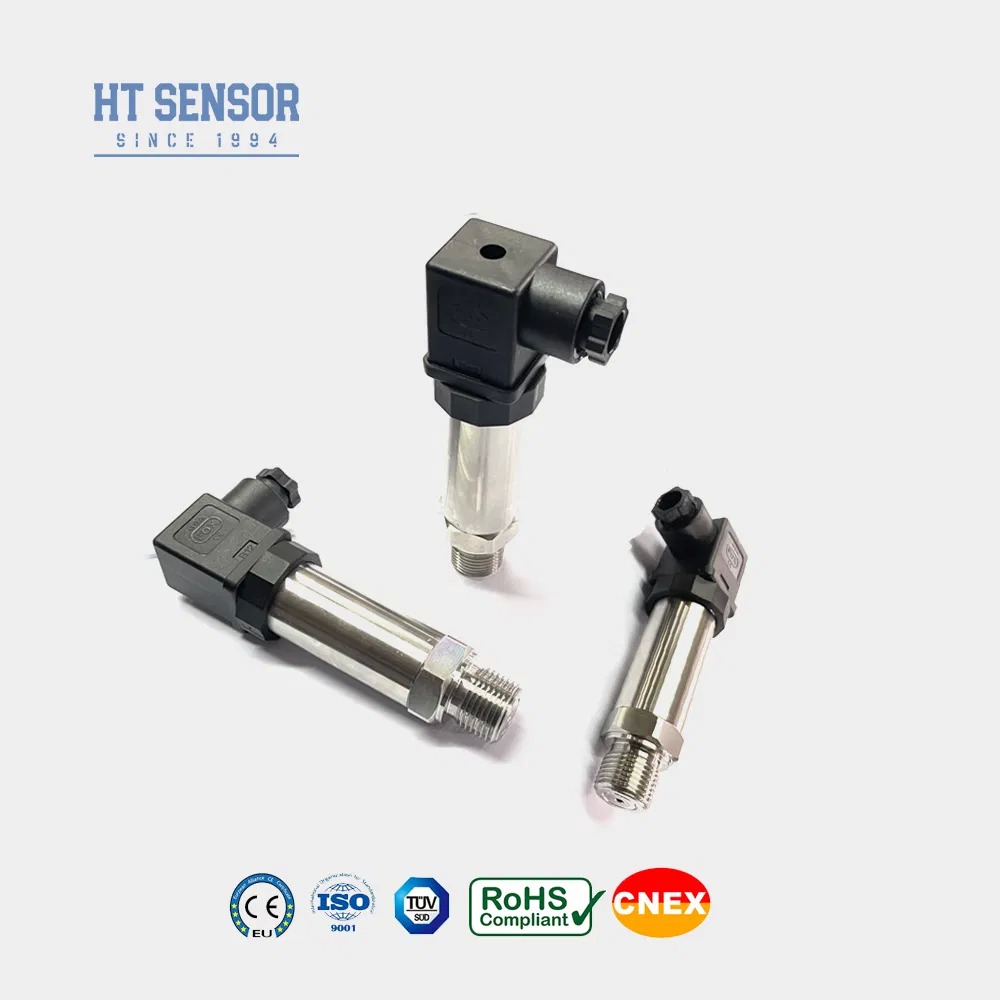

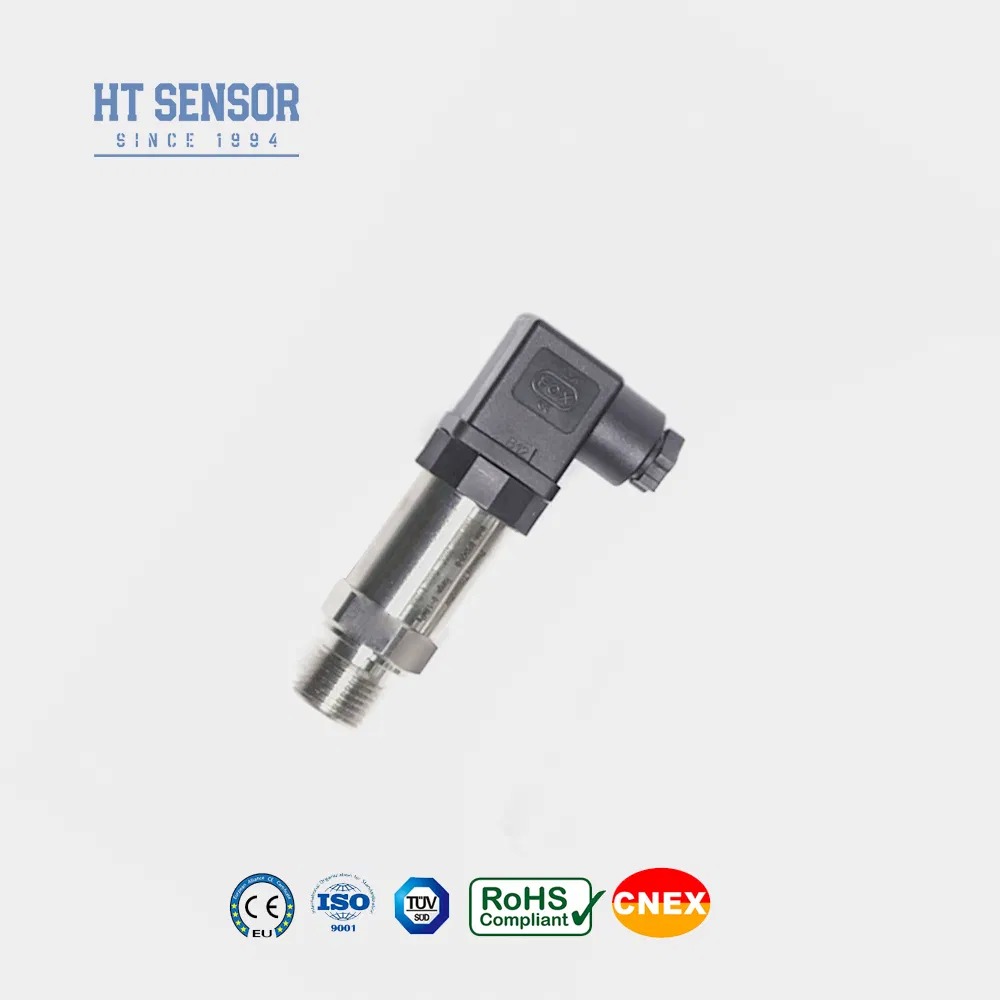

IP65 4-20mA 316L Transmisor de presión y sensor de nivel de acero inoxidable para aplicaciones industriales
Product Details
| Modelo No.: | Se trata de un sistema de control de las emisiones de gases de escape. | Medio de medición: | Líquido |
|---|---|---|---|
| Grado de precisión: | 0,5g | Rango de presión: | 0kpa ~ 10kpa... 100MPa |
| Clasificación IP: | IP65 | Tipo de presión: | Presión de medición, presión absoluta, presión sellada |
| Material de la carcasa: | 316L | Estabilidad a largo plazo: | +-0,2%F.S/Año (tipo) |
| Rango de medición: | -100kPa…0kPa ~ 10kPa…100MPa | Sobrecarga: | ≤ 1.5 veces del rango nominal |
| Precisión @ 25ºC: | ± 0.25% (típico) ± 0.5% (máximo) | Repetibilidad: | 0.1%FS |
| Histéresis: | 0.1%FS | Temperatura de funcionamiento: | -20ºC ~ 80ºC |
| Señal de salida: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V | ||
| Resaltar |
Transmisor de presión IP65,sensor llano 4-20ma,Transductor de presión de acero inoxidable de 316l |
||
Product Description
- Amplio rango de medición con construcción de acero inoxidable
- Múltiples configuraciones de interfaz de presión disponibles
- Diseño compacto y ligero
- Calibración ajustable de cero y escala completa
- Alta precisión con estructura totalmente de acero inoxidable
- Medición de presión de gases y líquidos no corrosivos utilizando acero inoxidable 316L
- Aplicaciones en las industrias marina y de aviación
- Procesos industriales, incluyendo petróleo, química, metalurgia, generación de energía e hidrología
- Sistemas de control hidráulico y neumático
| Rango de Medición | -100kPa…0kPa ~ 10kPa…100MPa |
| Tipo de Presión | Presión Manométrica, Presión Absoluta, Presión Sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión a 25°C | ±0.25% (Típico) ±0.5% (Máximo) |
| Repetibilidad | 0.1%FS |
| Histéresis | 0.1%FS |
| Estabilidad a Largo Plazo | ±0.1%F.S/Año (Típico) ±0.2%F.S/Año (Máximo) |
| Deriva de Temperatura del Punto Cero | ±0.03%F.S/°C (≤100KPa) ±0.02%F.S/°C (>100KPa) |
| Deriva de Temperatura de Escala Completa | ±0.03%F.S/°C (≤100KPa) ±0.02%F.S/°C (>100KPa) |
| Temperatura de Compensación | 0-70°C (≤10mpa, personalizable) |
| Temperatura de Operación | -20°C~80°C |
| Temperatura de Almacenamiento | -40°C~120°C |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la Carcasa | 304,316L |
| Material del Diafragma | 316L |
| Resistencia de Aislamiento | 100MΩ 100VDC |
| Clasificación Antideflagrante | Ex db IIC T6 Gb |
| Clasificación de Protección | IP65 |
| Sello de Junta Tórica | Caucho de flúor |
| Peso | ~0.15kg |
| Señal de Salida | Voltaje de Suministro | Tipo de Salida |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | 3 hilos | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- Asegurar la compatibilidad del medio con las partes de contacto del producto
- Los modelos antideflagrantes no incluyen cabezales de pantalla digital
- Los transmisores con pantalla LCD/LED requieren una fuente de alimentación ≥20VDC
- Instalar dispositivos de protección contra rayos y asegurar una correcta puesta a tierra
- Junta tórica de caucho de flúor clasificada para -20°C a 250°C
- Para temperaturas inferiores a -20°C, especificar sello de junta tórica de EPDM
- Longitud de cable por defecto: 1.5m (material de polietileno)
- Especificar requisitos especiales: vibración, impacto, interferencia EMI/RFI
| Código | Construcción del Contorno

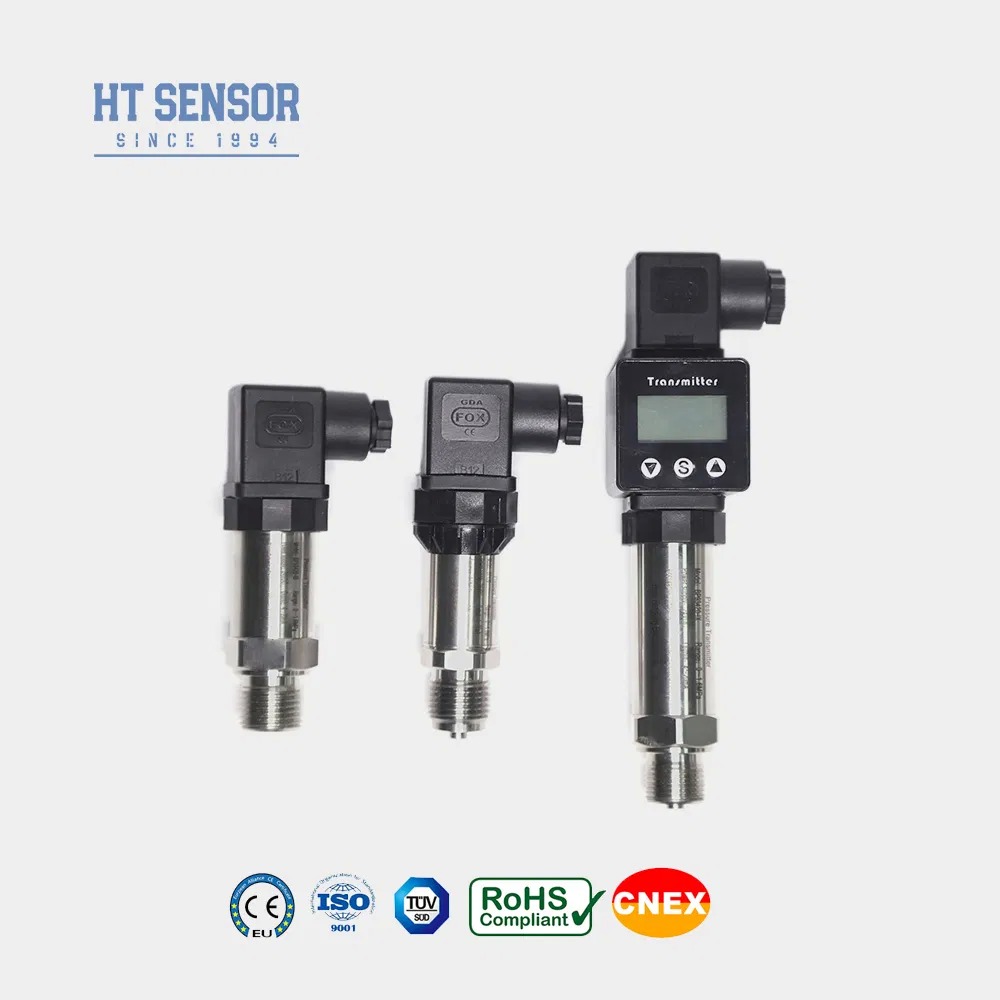

IB | Transmisor de Presión General | IX | Transmisor de Presión con Pantalla
IE | Transmisor de Presión de Aviación Resistente a Golpes | IIC/III | General Industrial/ Transmisor de Presión con Pantalla
IF | Transmisor de Presión a Prueba de Humedad | IIE/IIIE | General/Transmisor de Presión con Pantalla
IN | Transmisor de Presión Dedicado para Aire Acondicionado | |
IC | Transmisor de Presión de Alta Temperatura | |
IQ1/IQ2 | Transmisor de Presión de Diafragma Grande / Alta Temperatura | |
| Rango de Medición | -0.1. . .0~0.01...100MPa
(0-X)Kpa o MPa | X: Indica el Rango de Medición Real
| Código | Fuente de Alimentación
D1 | 24VDC
D2 | 5VDC
D3 | Otro
| Código | Señal de Salida
S1 | 4~20mADC | S5 | 0~20mADC
S2 | 1~5VDC | S6 | 0~10VDC
S3 | 0~5VDC | S7 | 0.5~4.5VDC
S4 | 0~10mADC | |
| Código | Conexión de Presión
J1 | M20×1.5
J2 | G1/2
J3 | G1/4
J4 | 7/16-20UNF
J5 | Otro
| Código | Conexión Eléctrica
B1 | Hirschmann
B2 | Conector PG7
B3 | Salida de Cable Sellado
B4 | Carcasa Industrial 2088
B5 | Carcasa Industrial 2088 con Pantalla
B6 | Otro
| Código | Tipo de Presión
G | Presión Manométrica
A | Presión Absoluta
S | Presión de Referencia Sellada
Product Highlights
Transmisor de presión de 4-20 mA con clasificación IP65 y construcción de acero inoxidable 316L, precisión de ±0,5 % y estabilidad a largo plazo de ±0,2 % FS/año. Certificado ISO9001 con opciones personalizadas disponibles para aplicaciones de medición de presión de líquidos industriales.
