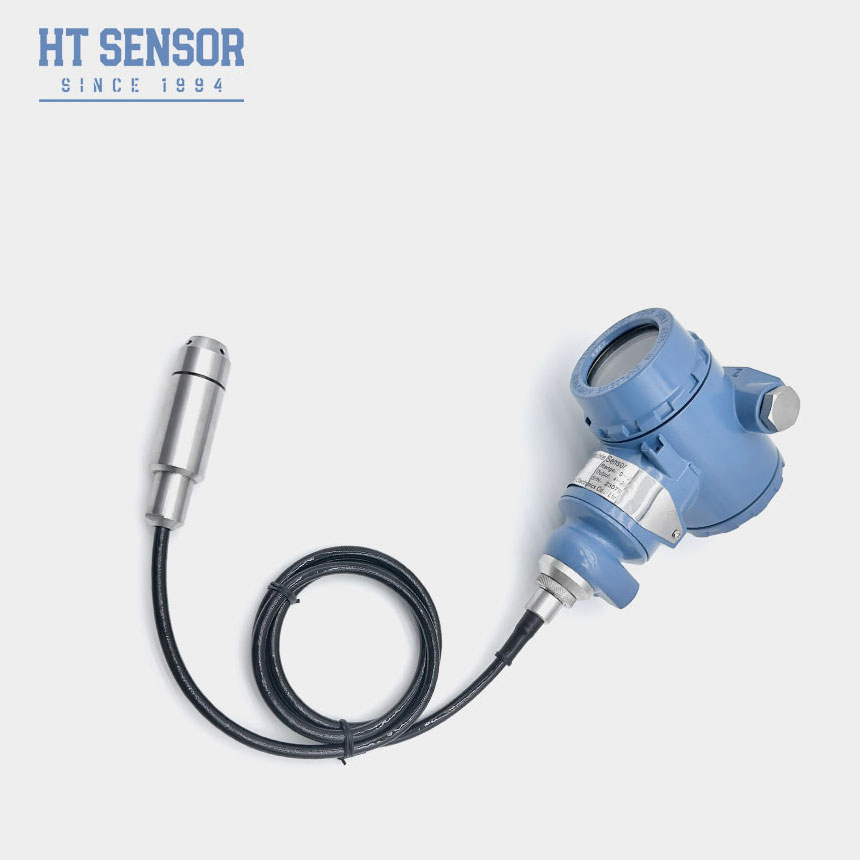

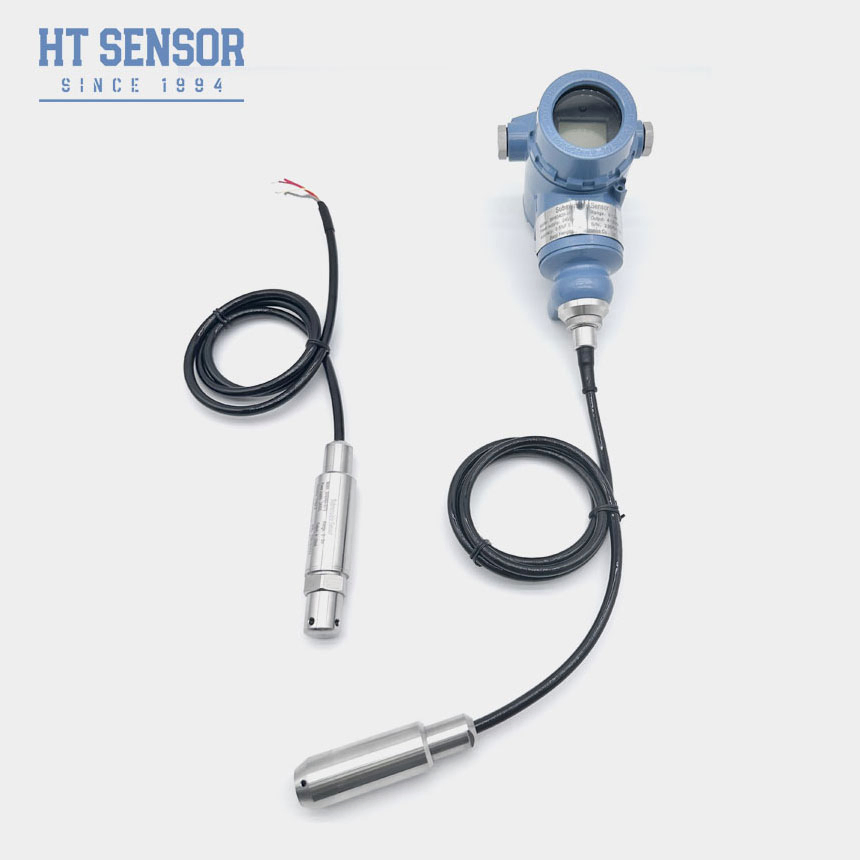

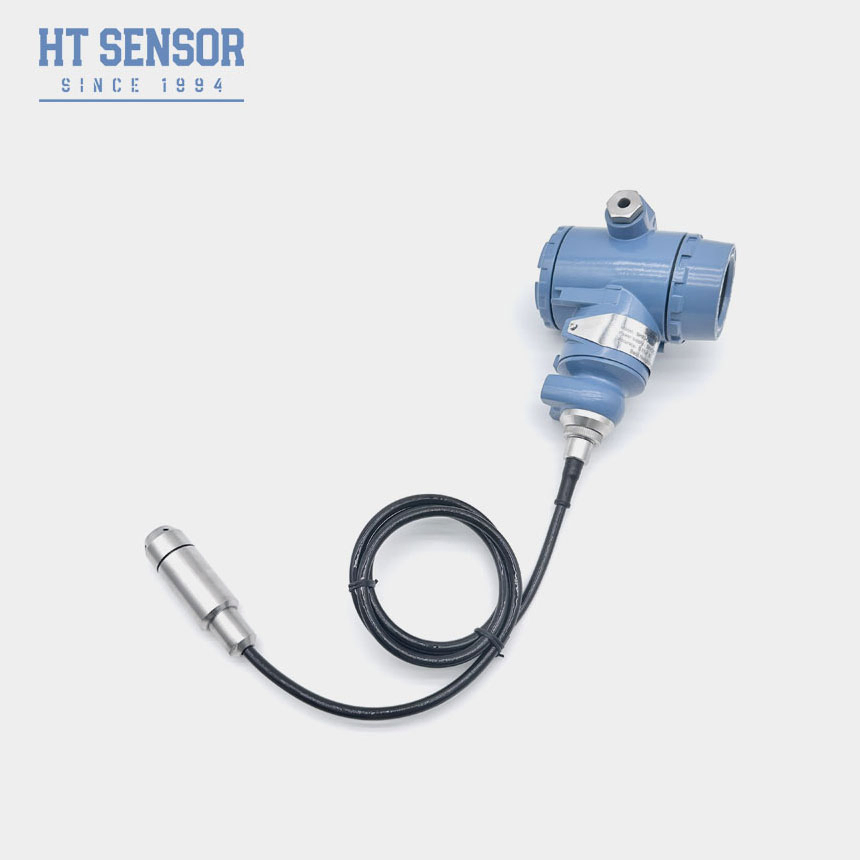

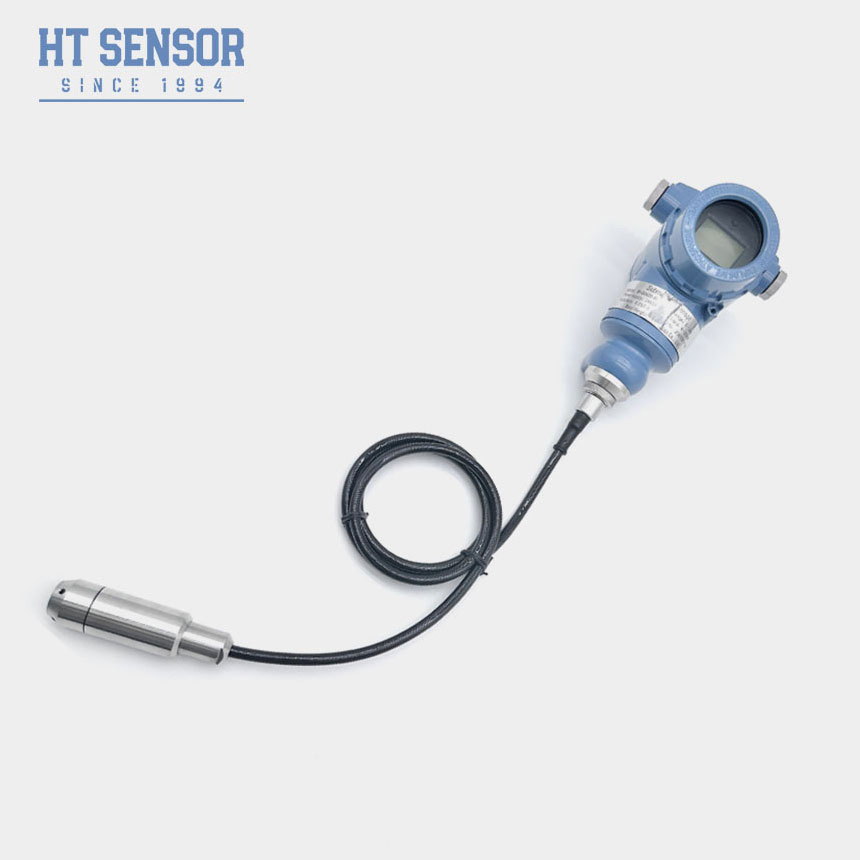

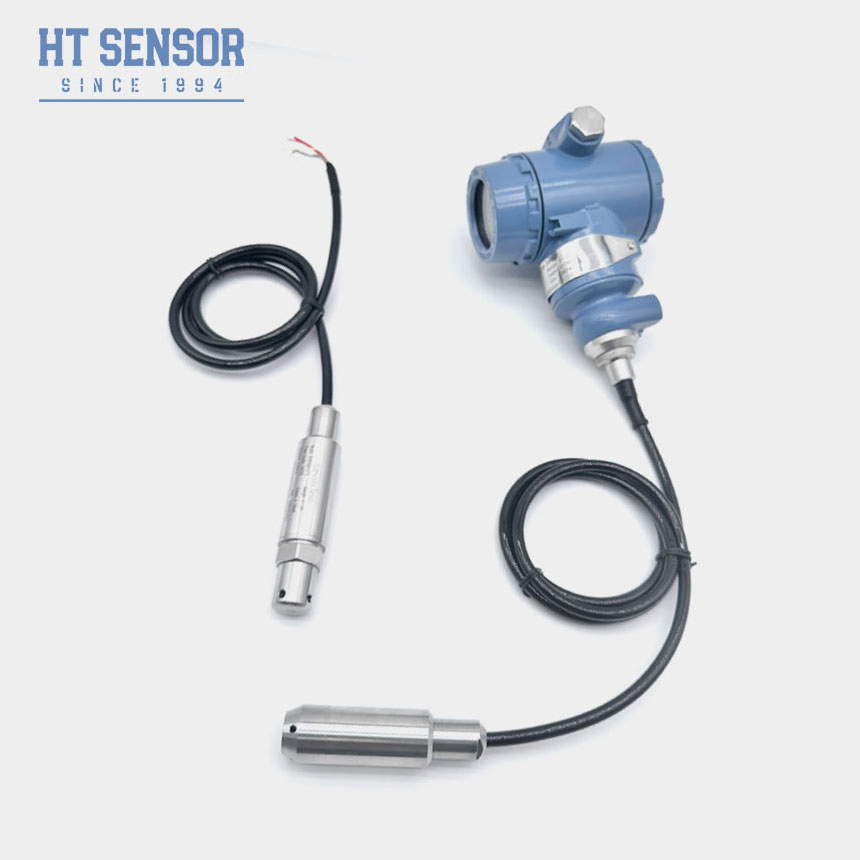

Sensor de Nivel de Líquido BH93420-III Transmisor de Nivel de Líquido
Sensor de nivel de líquido BH93420-III con pantalla LED 4-20mA para una monitorización precisa del nivel de líquido en diversas aplicaciones industriales.
Introducción del Producto
El sensor de nivel de líquido BH93420-III utiliza un sensor de presión de silicio difuso piezoresistivo de alta precisión como elemento de medición de señal. Mide la presión estática directamente relacionada con el nivel del agua y la convierte en una salida de señal estándar utilizando circuitos de amplificación. La relación lineal entre la señal de salida y el nivel del líquido garantiza una medición precisa y exacta del nivel del agua.
Características del Producto
- Diseño de tipo dividido para un fácil cableado y calibración in situ
- Pantalla LED integrada
- Clasificación a prueba de explosiones: ExiaIICT6
- Alta clasificación de protección: IP68
- Opciones de cable: PE, PU, PTFE
Aplicaciones
- Compatible con líquidos 316LSS y no corrosivos
- Monitorización de niveles de agua en sistemas de alcantarillado, industriales y municipales, depósitos de agua, pozos, ríos, agua de mar y lagos
- Monitorización del nivel de depósitos de diésel, combustible y otros aceites
Parámetros de Rendimiento
| Rango de Medición | 0~10m…400m |
| Tipo de Presión | Presión Manométrica, Presión Absoluta, Presión Sellada |
| Sobrecarga | ≤ 2X rango nominal |
| Precisión @ 25°C | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a Largo Plazo | ±0.15%F.S/año (Máx.) |
| Deriva de Temperatura Cero | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Deriva de Temperatura de Rango | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Temperatura de Compensación | 0-50°C (0-1m . 0-2m); 0-70°C |
| Temperatura de Operación | -20~80°C |
| Temperatura de Almacenamiento | -30~100°C |
| Vibración | 10g, 55Hz ~ 2kHz |
| Choque | 100g |
| Material de la Carcasa | Aluminio fundido, 1Cr18Ni9Ti |
| Material del Diafragma | Acero Inoxidable 316L |
| Resistencia de Aislamiento | >=100MΩ@100VDC |
| Clasificación a Prueba de Explosiones | ExiaIICT6 |
| Clasificación de Protección | IP68 |
| Sello de Junta Tórica | Caucho de flúor |
| Peso | ~1.5Kg (sin cable) |
| Material del Cable | Cable de Polietileno, Poliuretano, PTFE |
| Señal de Salida | Voltaje de Suministro | Tipo de Salida |
|---|
| 4~20mA | 15~30VDC | 2/3/4 hilos |
| Protocolo de Comunicación RS485 | | 4 hilos |
Construcción del Esquema
Conexión Eléctrica
Ejemplos de Selección
Información de Pedido
Consejos de Pedido
Por favor, asegúrese de que el medio medido sea compatible con los componentes del producto en contacto con él durante la selección.
Especifique la densidad del medio medido.
Para interferencias electromagnéticas o de radiofrecuencia fuertes, proporcione detalles e indíquelo en el pedido.
Para garantizar un funcionamiento fiable, instale dispositivos de protección contra rayos in situ y asegúrese de que el producto y la fuente de alimentación estén conectados a tierra de forma fiable.
Guía de Pedido
| BH93420 | Código | Construcción del Esquema |
| III | | Transmisor de nivel de líquido con carcasa 2088 |
| Rango de Medición | 0~10m…400m |
| Código | Fuente de Alimentación |
| D1 | 24VDC |
| Código | Señal de Salida |
| S1 | 4~20mADC |
| S2 | RS485 |
| Código | Conexión Eléctrica |
| B5 | 2088 con pantalla |
| B6 | 3051A |
| Código | Tipo de Presión |
| G | Presión Manométrica |
| A | Presión Absoluta |
| S | Presión de Referencia Sellada |
| Código | Material |
| 01 | Acero Inoxidable 304 |
| 02 | Acero Inoxidable 316L |
| Código | Material del Cable |
| C1 | PE |
| C2 | PU |
| C3 | PTFE |
Preguntas Frecuentes
P: ¿Cuáles son las características de sus transmisores de sensor de presión?
R: Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
P: ¿Puedo personalizar especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.
P: ¿Cuál es su capacidad de producción?
R: Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión al mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega fluidas.
P: ¿Cuál es el período de entrega típico?
R: 5~8 días laborables para modelos estándar. Los productos personalizados pueden variar.
P: ¿Cómo se fijan los precios de los productos? ¿Hay descuentos?
R: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en 24 horas. La instrucción remota por red de PC siempre está disponible.
