Transmisor de nivel de líquido con fuente de 24 VCC y señal de salida de 2 hilos 4-20 mA
Transmisor de sensor de presión de agua, transductor de nivel de líquido IP68

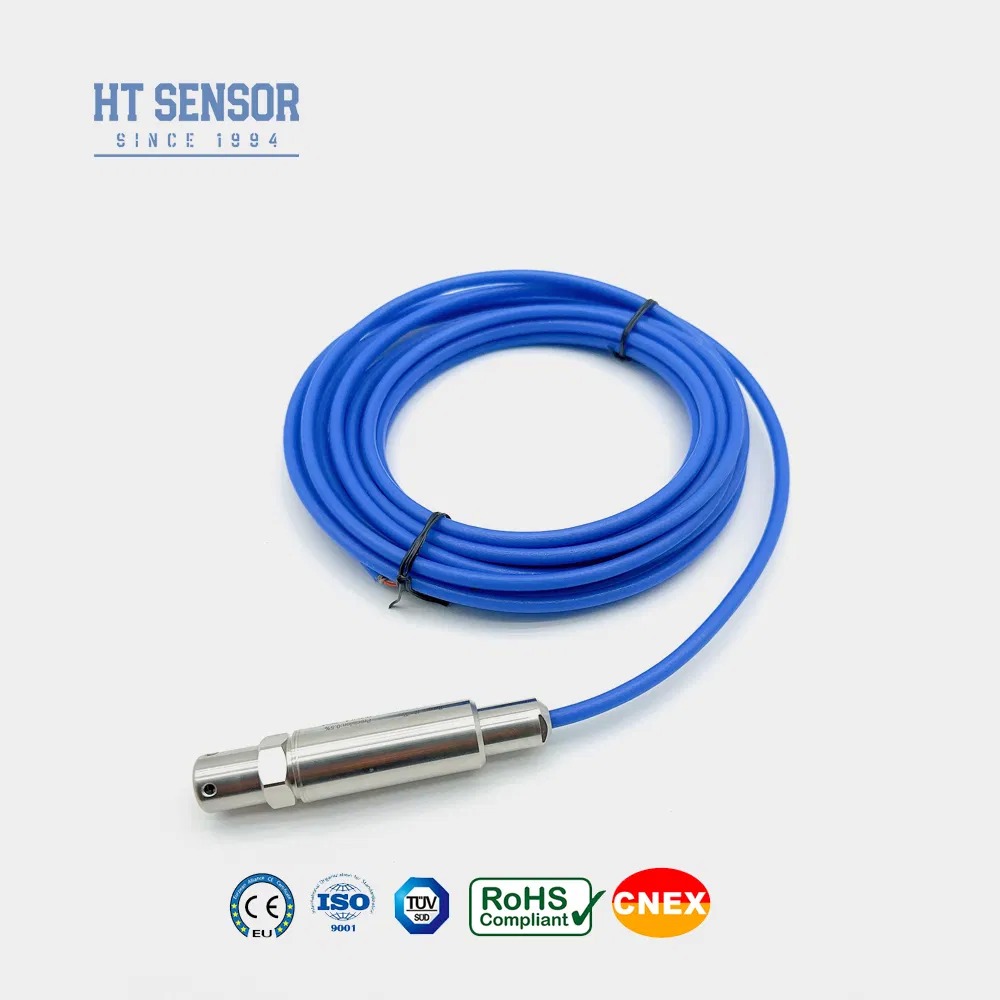

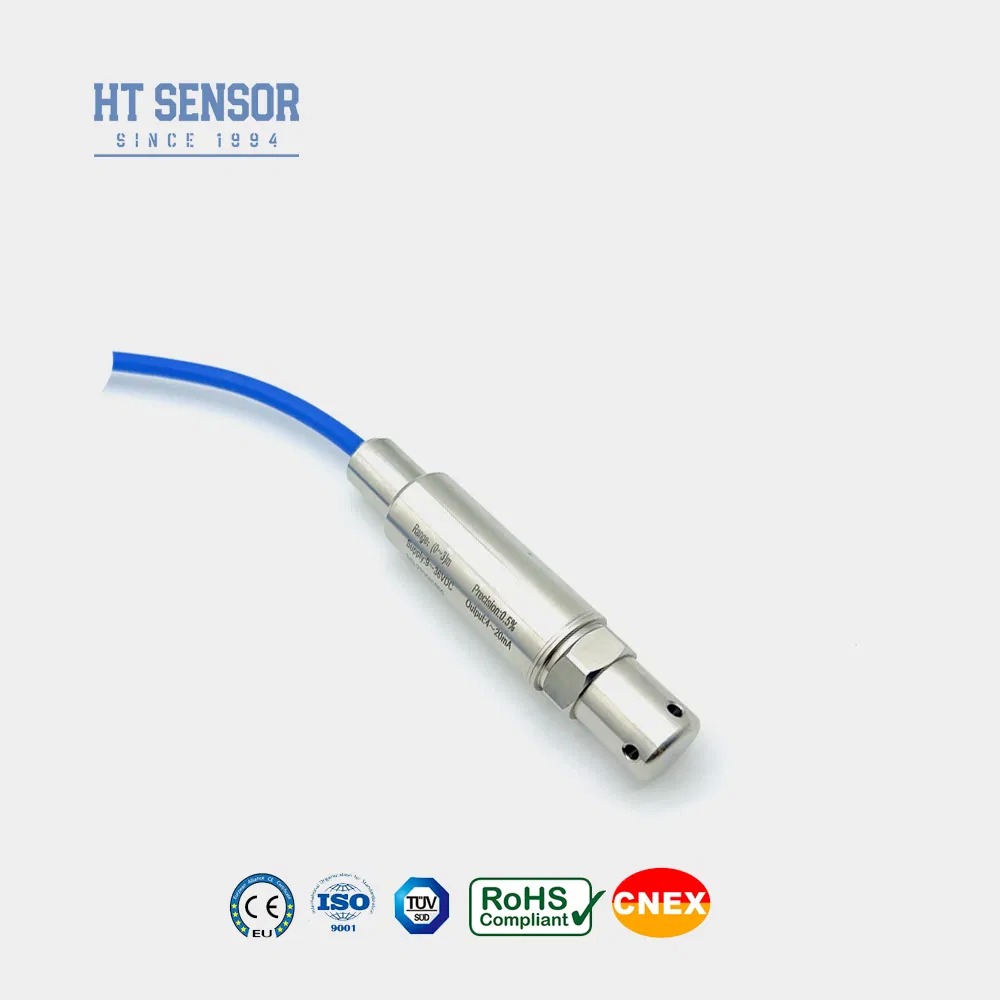

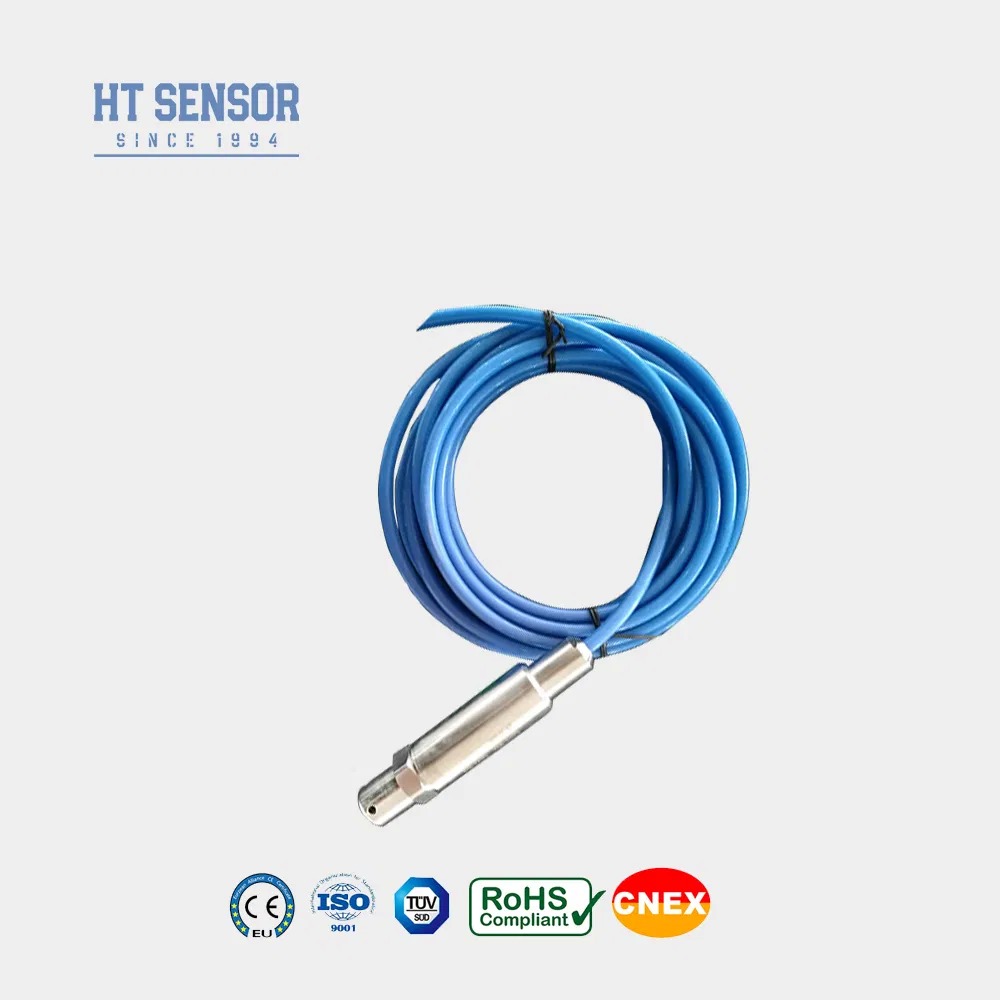

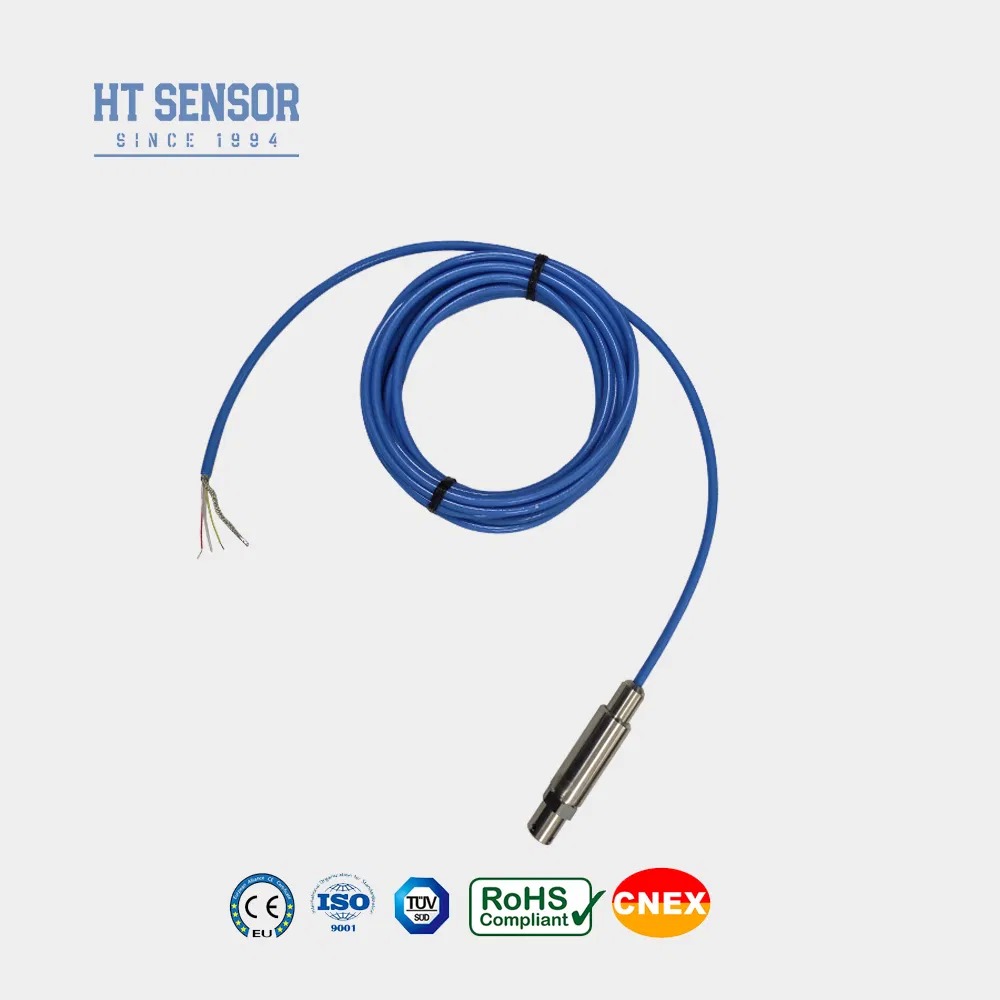

Transmisor de nivel de líquido sumergible BH93420-I
El transmisor de nivel de líquido sumergible BH93420-I utiliza la tecnología de núcleo de silicio difuso relleno de aceite de aislamiento serie HT como elemento de medición de señal. Diseñado con una carcasa completamente de acero inoxidable y una estructura compacta de una sola pieza, este transmisor presenta un sellado completo de acero inoxidable del elemento sensor sumergido en agua, lo que garantiza un rendimiento excepcional a prueba de agua. El producto se somete a rigurosas pruebas de compensación de alta y baja temperatura y pruebas de envejecimiento, lo que ofrece alta fiabilidad y excelente estabilidad.
Características del producto
- Carcasa completamente de acero inoxidable adecuada para varios entornos de prueba
- Medición de sonda de tipo inmersión para una fácil instalación
- Diversas opciones de señal de salida
- Marcado a prueba de explosiones: ExiaIICT6
- Alta tasa de protección: IP68
- Opciones de cable PE o PU
Aplicaciones
- Compatible con acero inoxidable 316L y líquidos no corrosivos
- Monitoreo de niveles de agua en sistemas de alcantarillado, industriales y municipales, tanques de agua, pozos, ríos, agua de mar y lagos
- Medición de niveles de combustible en tanques de diésel y combustible
Parámetros de rendimiento
| Parámetro | Especificación |
|---|
| Rango de medición | 0~10m…400m |
| Sobrecarga | ≤ 2 X del rango nominal |
| Precisión a 25 °C | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidad | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Histéresis | ±0.03% (Típ.) ±0.05%FS (Máx.) |
| Estabilidad a largo plazo | ±0.2%F.S/año (Máx.) |
| Deriva de temperatura del punto cero | ±1.5%F.S(Típ.) ±2%F.S (Máx.) |
| Deriva de temperatura a escala completa | ±1.5%F.Sr(Típ.) ±2%F.S (Máx.) |
| Temperatura de compensación | 0-50 °C (0-1m. 0-2m); 0-70 °C |
| Temperatura de funcionamiento | -20~80 °C |
| Temperatura de almacenamiento | -30~100 °C |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la carcasa | 1Cr18Ni9Ti |
| Material del diafragma | Acero inoxidable 316L |
| Resistencia de aislamiento | >=100MΩ@100VDC |
| Clasificación a prueba de explosiones | ExiaIICT6 |
| Clasificación de protección | IP67, IP68 |
| Sello de junta tórica | Caucho de flúor |
| Peso | ~0.3Kg (sin cable) |
| Material del cable | Polietileno, Poliuretano |
Especificaciones de la señal de salida
| Señal de salida | Voltaje de suministro | Tipo de salida |
|---|
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | | 3 hilos |
0/1~5V
0/1~10V
0.5~4.5V | 5VDC | |
| Protocolo de comunicación RS485 | | |
Consejos de pedido
- Asegúrese de que el medio medido sea compatible con los componentes del producto durante la selección
- Especifique la densidad del medio medido
- Para interferencias electromagnéticas o de radiofrecuencia fuertes, proporcione detalles e indíquelo en el pedido
- Instale dispositivos de protección contra rayos en el sitio y asegure una conexión a tierra confiable del producto y la fuente de alimentación
Guía de pedido
| Componente | Código | Descripción |
|---|
| Serie de productos | BH93420 | Transmisor de presión |
| Rango de medición | | 0~10m…400m |
| Fuente de alimentación | D1 | 24VDC |
| Fuente de alimentación | D2 | 5VDC |
| Fuente de alimentación | D3 | Otro |
| Señal de salida | S1 | 4~20mADC |
| Señal de salida | S2 | 1~5VDC |
| Señal de salida | S3 | 0~5VDC |
| Señal de salida | S4 | 0~10mADC |
| Señal de salida | S5 | 0~20mADC |
| Señal de salida | S6 | 0~10VDC |
| Señal de salida | S7 | 0.5~4.5VDC |
| Señal de salida | S8 | RS485 |
| Tipo de presión | G | Presión manométrica |
| Tipo de presión | A | Presión absoluta |
| Tipo de presión | S | Presión de referencia sellada |
| Material | 01 | Acero inoxidable 304 |
| Material | 02 | Acero inoxidable 316L |
| Material del cable | C1 | PE |
| Material del cable | C2 | PU |
Preguntas frecuentes
¿Cuáles son las características de sus transmisores de sensor de presión?
Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
¿Puedo personalizar especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicios OEM y ODM.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, capaces de satisfacer pedidos a gran escala. Póngase en contacto con nuestro equipo de ventas con antelación para la programación de producción y entrega.
¿Cuál es el período de entrega típico?
5-8 días hábiles para modelos estándar. Los productos personalizados pueden variar.
¿Cómo se fijan los precios de los productos? ¿Hay descuentos?
Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
Garantía de 24 meses después del envío. Nuestro equipo de posventa responde en 24 horas, con instrucciones remotas por red de PC siempre disponibles.
