Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua

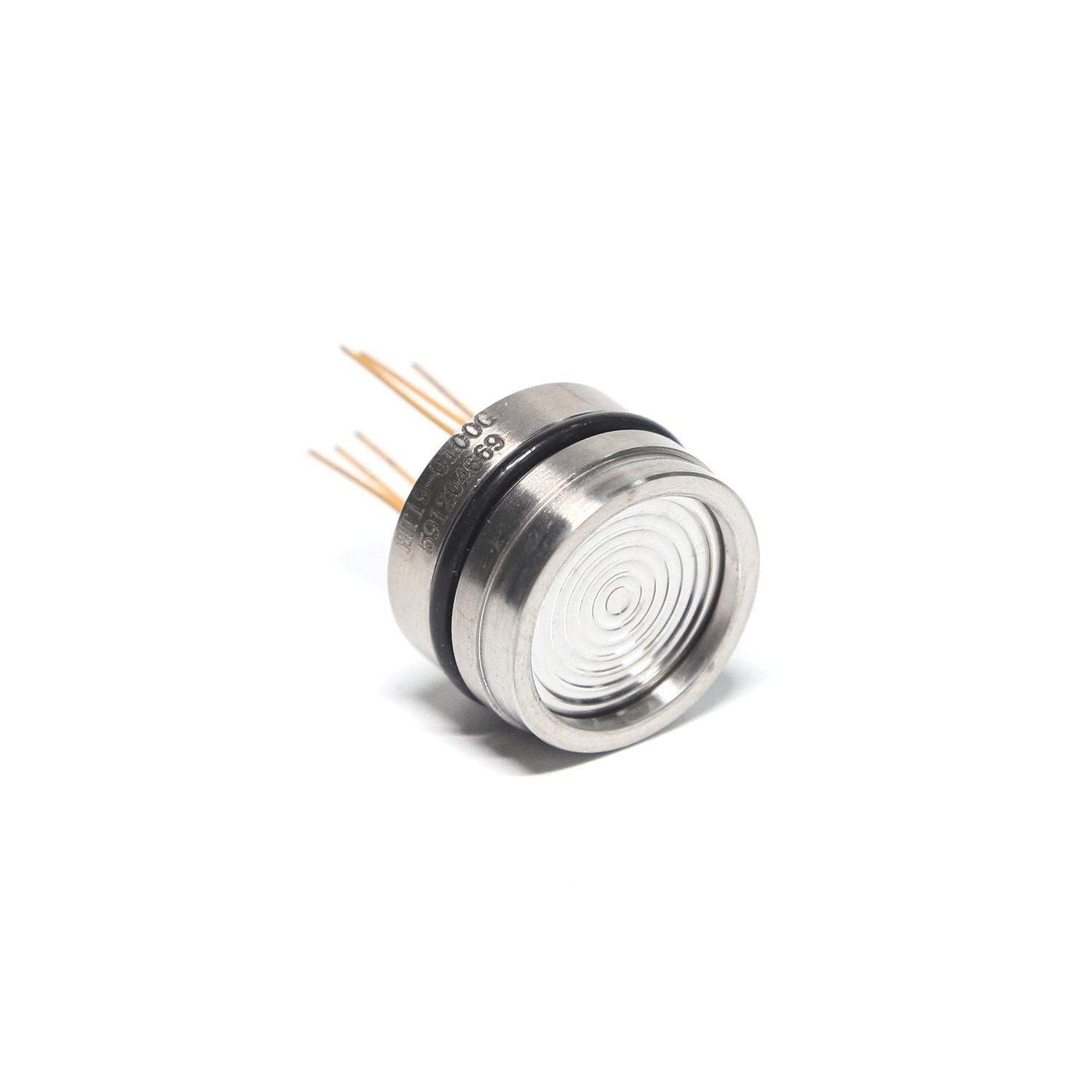

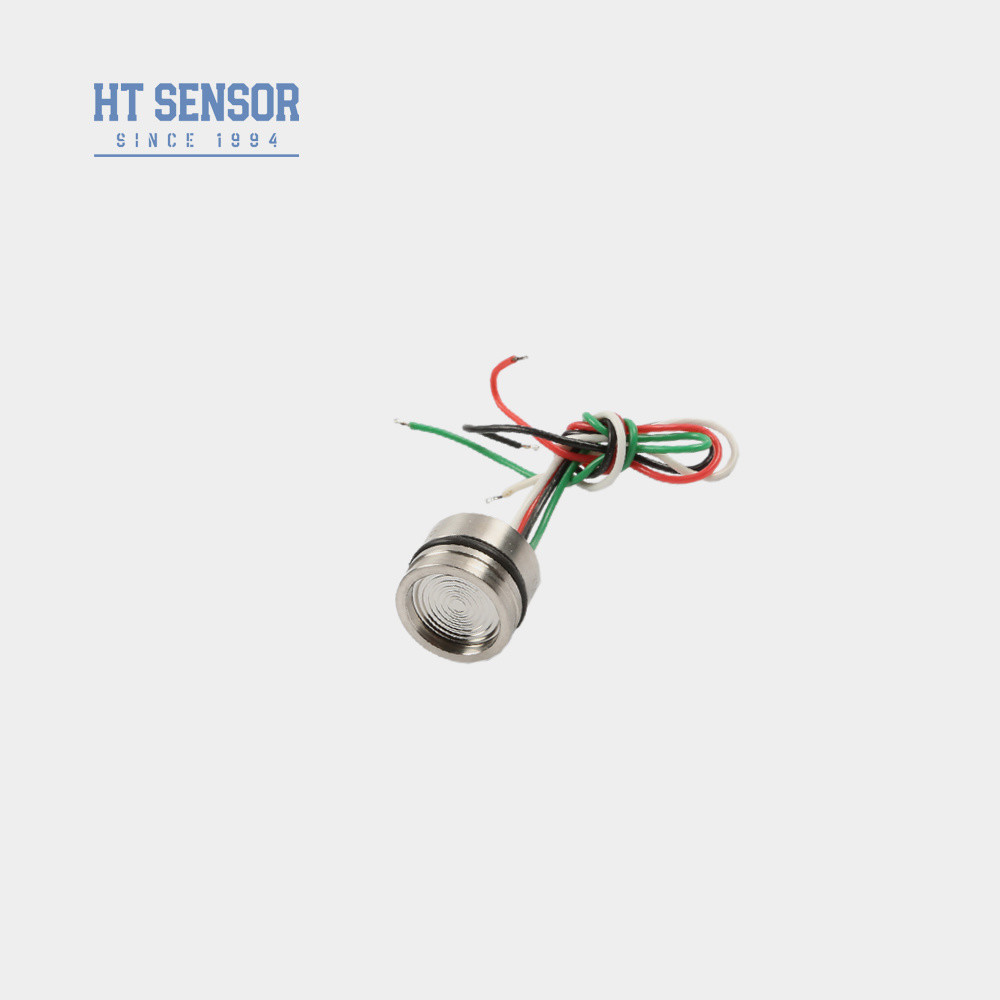

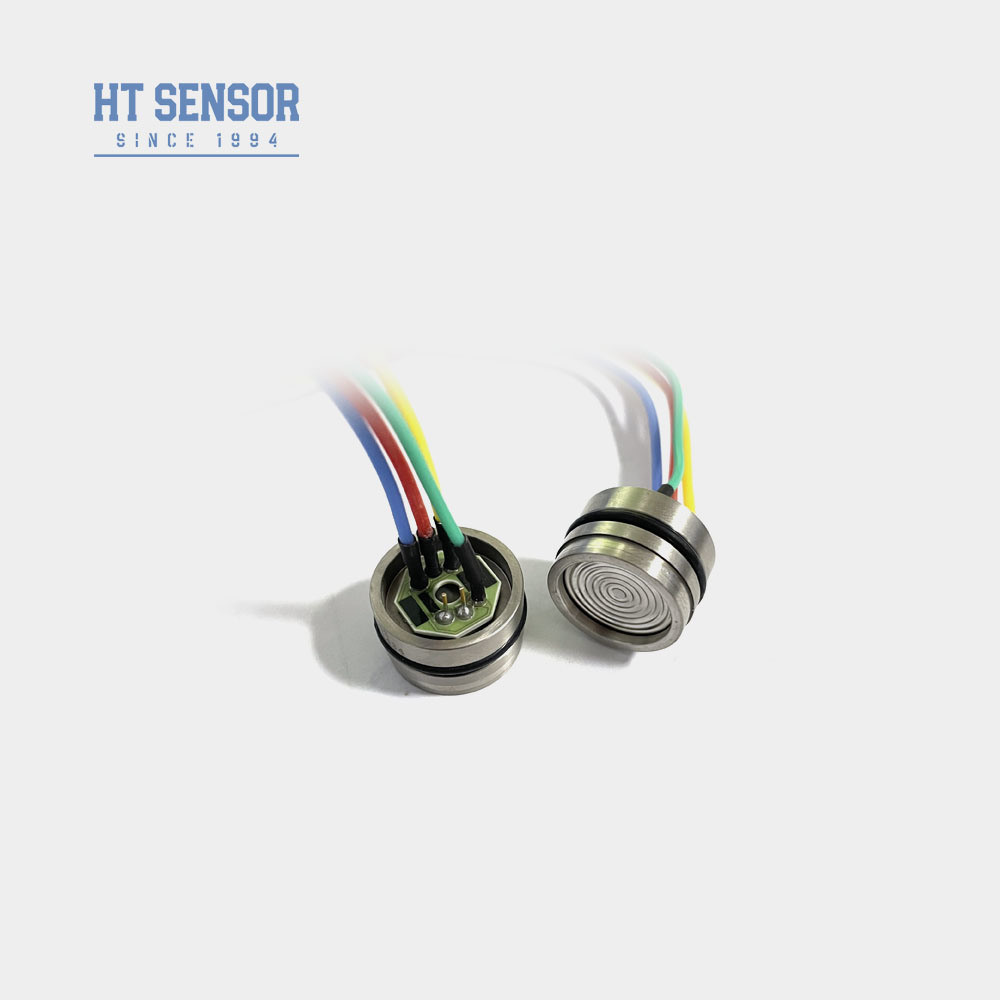

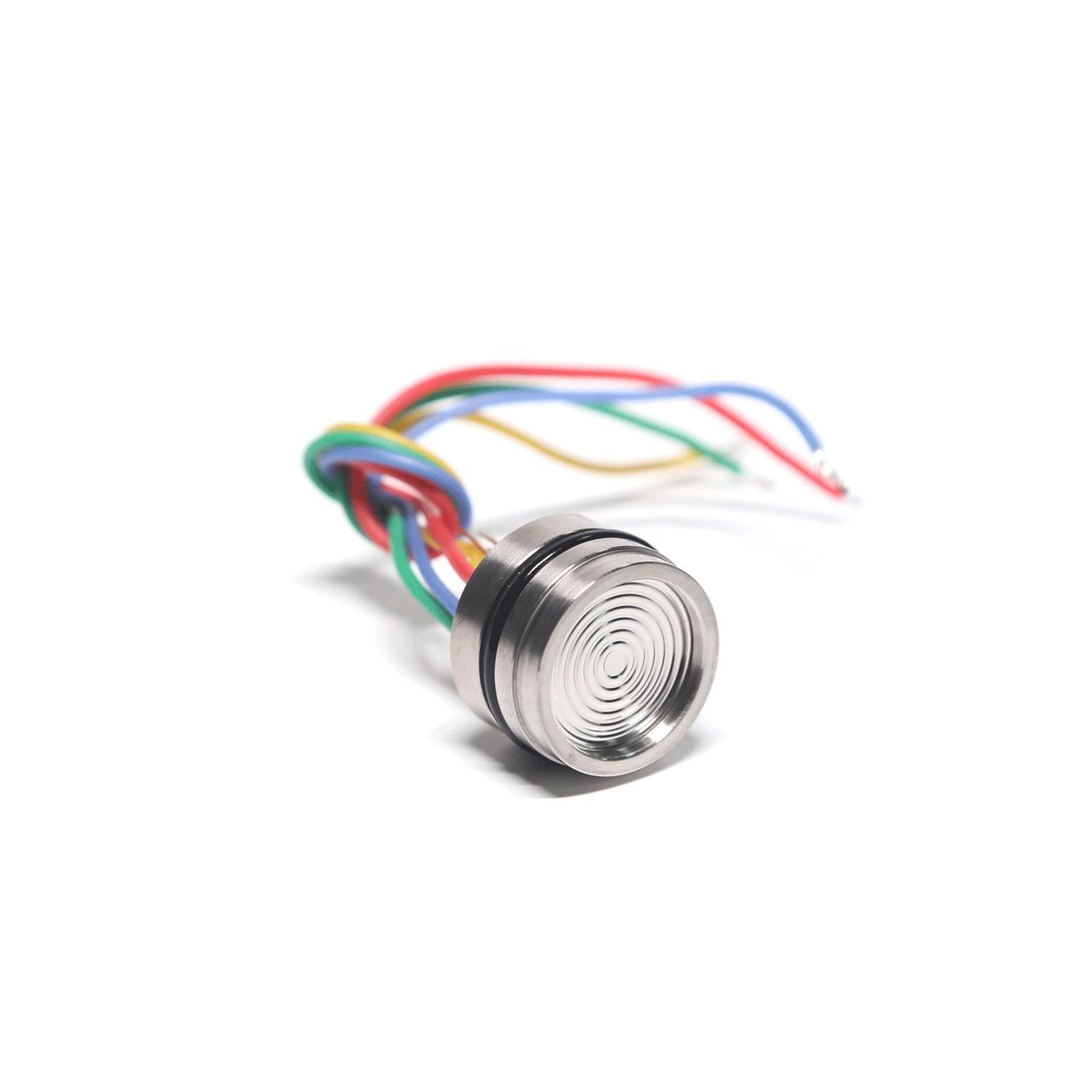

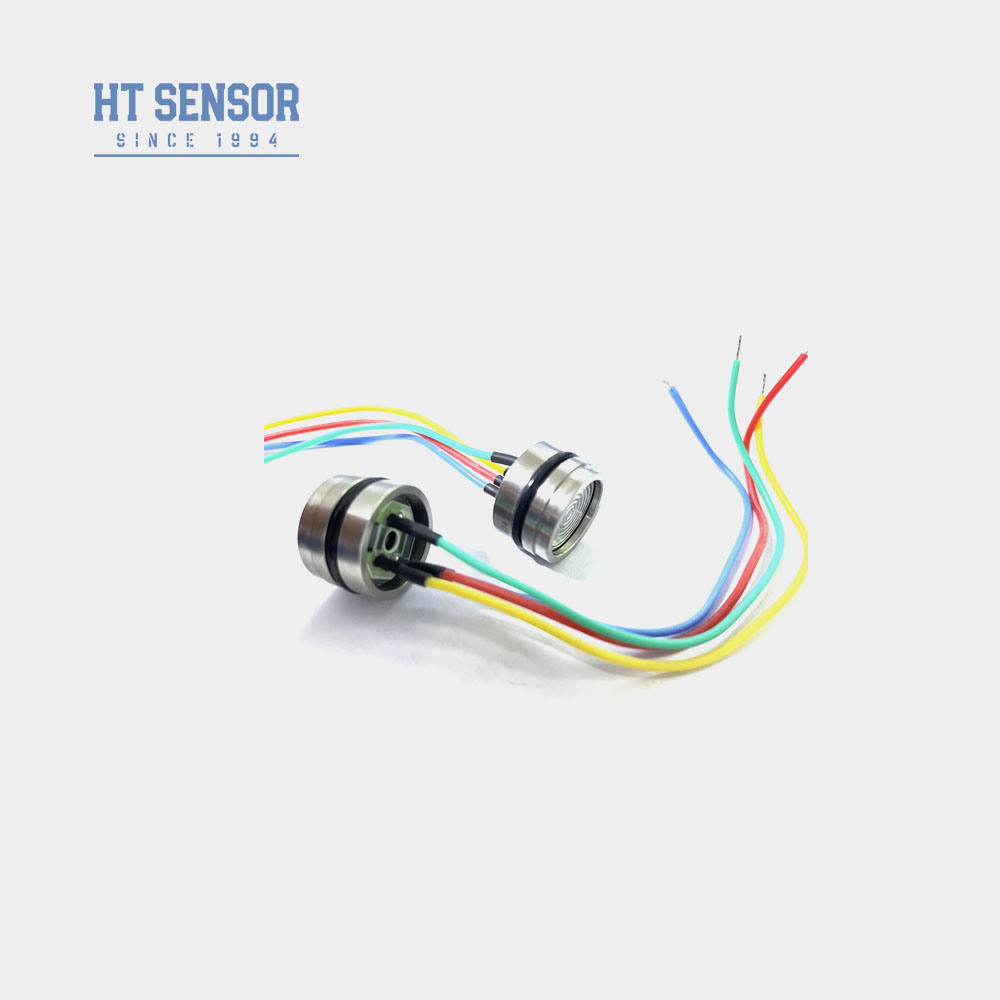

HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor
HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor
Informacion basica
Lugar de origen: Baoji, China
Nombre de la marca: HT SENSOR
Certificación: ISO9001
Número de modelo: HT19
Cantidad de orden mínima: 1
Precio: negotiable
Detalles de empaquetado: Paquete estándar de exportación
Tiempo de entrega: 5 a 8 días hábiles
Condiciones de pago: Western Union, L/C, T/T
Capacidad de la fuente: 5000 piezas al mes
Mejor precio Contactar ahora
Información detallada
Modelo No.: HT19 Tipo de cableado: Cuatro alambres
Medio de medición: Gas y líquido medio de relleno: Aceite de silicio
Estabilidad a largo plazo: 0.2%F.S/Year Paquete de transporte: Caja de cartón
Especificación: 19 mm Origen: Porcelana
codigo hs: 9026209090 Tipo: Sensor de presión piezoresistivo
Para: Transmisor de presión de silicio difuso Tipo de señal de salida: Tipo analógico
Material: acero inoxidable Personalización: Available OED / ODM

Descripción de producto

Descripción del producto


HT19 Sensor de presión piezoresistivo de silicio

Introducción:
El HT19 funciona como un sensor de presión piezoresistivo de silicio, con un núcleo compuesto por un elemento de silicio difuso altamente estable.Mide eficazmente la presión de líquidos y gases mediante la transmisión de la presión del medio de ensayo al diafragma de silicio a través de un diafragma de aislamiento y aceite de silicioLa versatilidad del sensor se utiliza ampliamente en compresores de aire y sistemas de refrigeración..
 Características del producto:
1Utilizando tecnología avanzada y carcasa de acero inoxidable 316L, junto con materiales como el titanio y Hastelloy para el diafragma
2.El uso de circuitos de película gruesa para la compensación de la temperatura y el punto cero corrección
3.confiabilidad, repetibilidad y estabilidad excepcionales
Aplicaciones:
1. Adecuado para medir la presión de los gases y líquidos no corrosivos con 316L compatibilidad con el acero inoxidable
2Aplicado en diversos sitios de procesos industriales, incluyendo petróleo, química, metalurgia, energía e hidrología
3Se utiliza en las industrias marítima y de aviación.
4Apto para sistemas de control hidráulico y neumático
5. Utilizado en aplicaciones de control de procesos
Rendimiento eléctrico:
1Fuente de alimentación: ≤ 2 mA de corriente continua (típico 1.5 mA de corriente continua)
2. Impedancia de entrada: 3KΩ~6KΩ
3Impedancia de salida:2.5KΩ~6KΩ
4Conexión eléctrica:Pinos de Kovar dorados o alambres de alta temperatura de 100 mm.
Parámetros de rendimiento:
Rango de acción Escala (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa y 2000KPa
En absoluto (A) Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Se selló Se aplicará el método de ensayo de la composición de las partículas de aluminio.40MPaS, 60MPaS
  Tipo de producto - ¿ Qué? Unidad
No linealidad   ± 015 ± 03 % F.S.
Repetibilidad  0.05 0.1 % F.S.
La histeresis    0.05 0.1 % F.S.
Producción cero   0 ± 1 0 ± 2 MV
Producción de la extensión   No más de 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Temperatura de error-cero No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Término de error de temperatura No más de 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 05 ± 1 % F.S.
Temporario compensado. No más de 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 %  F.S./Año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Anillo de nitrilo o anillo de fluoro
Medio de llenado Aceite de silicio
Peso alrededor de 20 g
Los parámetros se ensayan en las siguientes condiciones: 1,5 mA @ 25°C

Proyecto de construcción
tipo 1 Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua 0
tipo 2 Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua 1

Conexión eléctrica y compensación




Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua 2






Ejemplos de selección
Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua 3
Consejos para ordenar
1. Preste atención al ajuste entre el tamaño del núcleo y la carcasa del transmisor durante el montaje para lograr elestanqueidad requerida
2Durante el montaje de la carcasa, asegúrese de que esté alineada verticalmente y aplique una presión uniforme para evitar atascos o daños en la placa de compensación.
3Si el medio de medición no es compatible con el diafragma central y el material de la carcasa (316L), se deben proporcionar instrucciones especiales al realizar el pedido.
4Evite presionar el diafragma del sensor con manos u objetos afilados para evitar daños en el núcleo debido a deformación o perforación del diafragma.
5. Mantenga el puerto de presión del núcleo del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor de agua o medios corrosivos en la cámara de presión negativa del núcleo.
6Si hay algún cambio en los cables de los pines, siga la etiqueta en el núcleo real para su referencia.

Pregunta y respuesta

1P: ¿Cuáles son las características de sus transmisores de sensores de presión?
R: Alta precisión, durabilidad y excelente rendimiento.

2P: ¿Puedo personalizar las especificaciones especiales?
R: Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Proporcionamos servicio OEM y ODM

3P: ¿Cuál es su capacidad de producción?
A: ¿Qué quieres decir? Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega
.
4.P: ¿Cuál es el período de entrega típico?
A: ¿Qué quieres decir?Entre 5 y 8 días hábilesLos productos personalizados pueden variar.

5.P: ¿Cuál es el precio de los productos? ¿Hay descuentos?
A: Precios competitivos con descuentos para pedidos a granel o socios a largo plazo
.
6P: ¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
R: Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá con sus preguntas en 24 horas, la instrucción remota por red de PC siempre está disponible.

Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua 4

Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua 5

Sensor de presión de silicio difuso HT19 y transductor de presión, sensor de nivel de agua 6
