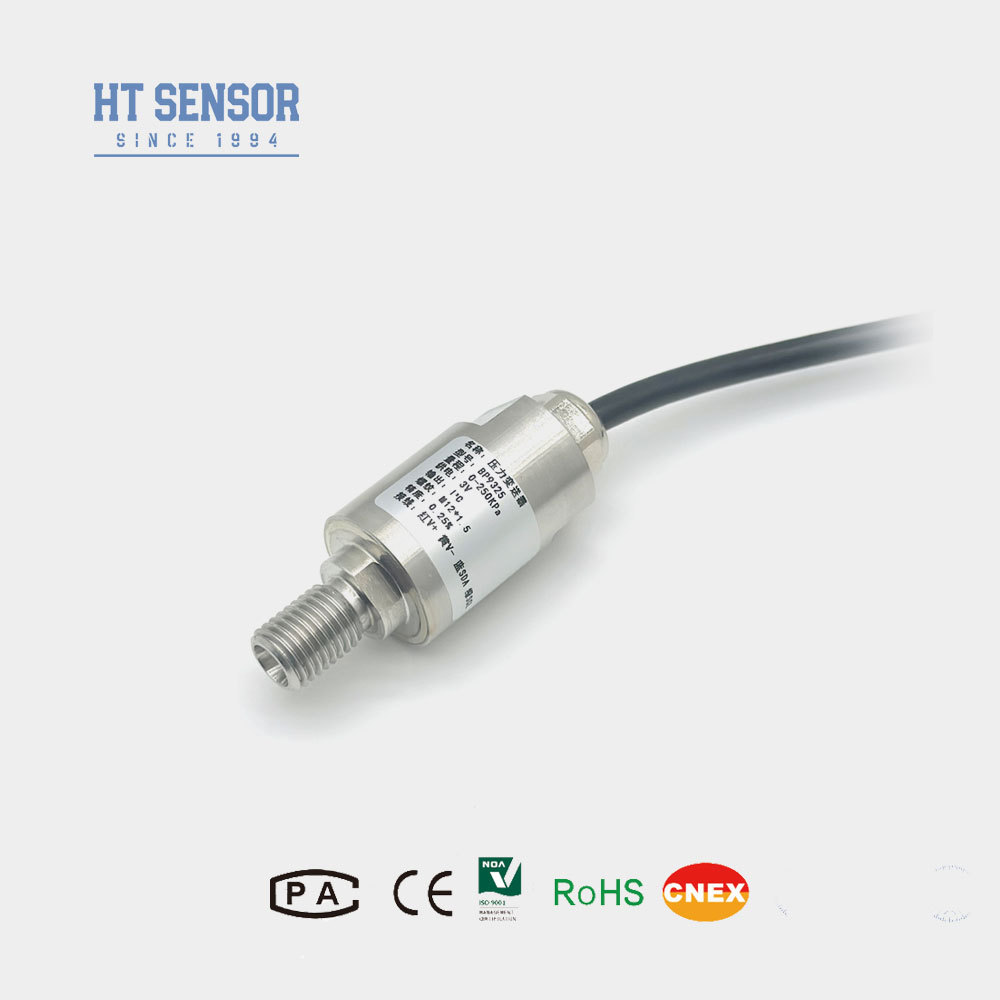

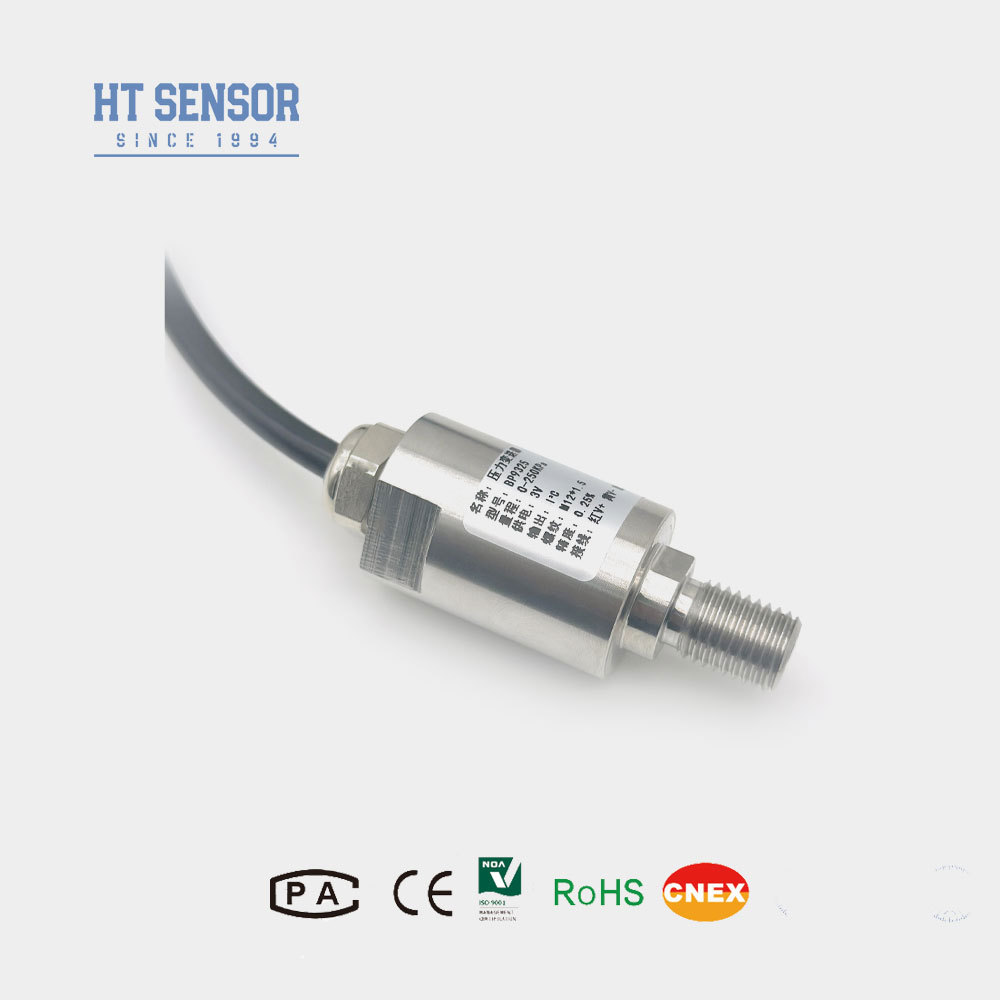

Transmisor de Presión BP156
Descripción General del Producto
El transmisor de presión BP156 utiliza la tecnología de núcleo de aislamiento resistente a la presión de silicio de la serie HT como elemento de medición de señal. El circuito integrado de procesamiento de señal, alojado dentro de una carcasa de acero inoxidable, convierte las señales del sensor en señales de salida estándar. Cada unidad se somete a rigurosas pruebas y a un cribado de envejecimiento de componentes, productos semiacabados y productos terminados para garantizar un rendimiento estable y fiable.
Características Principales
- Amplio rango de medición con construcción de acero inoxidable
- Múltiples configuraciones de interfaz de presión disponibles
- Clasificación de protección IP65 con carcasa totalmente de acero inoxidable
- Calibración ajustable de cero y escala completa
- Capacidades de medición de alta precisión
Aplicaciones
- Medición de presión de gases y líquidos no corrosivos utilizando acero inoxidable 316L
- Aplicaciones en la industria marina y de aviación
- Monitorización de procesos industriales en petróleo, química, metalurgia, generación de energía e hidrología
- Sistemas de control hidráulicos y neumáticos
Parámetros de Rendimiento
| Rango de Medición | 0kPa ~ 10kPa…5MPa |
| Tipo de Presión | Presión Manométrica, Presión Absoluta, Presión Sellada |
| Sobrecarga | ≤ 1.5 veces el rango nominal |
| Precisión @ 25ºC | ±0.25% (Típ.) ±0.5% (Máx.) |
| Repetibilidad e Histéresis | 0.02%F.S(Típ.) 0.05%F.S(Máx.) |
| Estabilidad a Largo Plazo | ±0.1%F.S/Año(Típ.) ±0.2%F.S/Año(Máx.) |
| Deriva de Temperatura del Punto Cero | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Deriva de Temperatura a Escala Completa | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| Respuesta de Frecuencia | 2.4Khz |
| Temperatura de Compensación | 0-70ºC(≤10MPa, personalizable) |
| Temperatura de Funcionamiento | -20ºC~80ºC |
| Temperatura de Almacenamiento | -40ºC~120ºC |
| Vibración | 10g, 55Hz ~ 2kHz |
| Material de la Carcasa | 304, 316L |
| Material del Diafragma | 316L |
| Resistencia de Aislamiento | 100MΩ 100VDC |
| Clasificación a Prueba de Explosiones | Ex db IIC T6 Gb |
| Clasificación de Protección | IP65 |
| Junta Tórica | Caucho fluorado |
| Peso | ~0.05kg |
Especificaciones de la Señal de Salida
| Señal de Salida | Tensión de Alimentación | Tipo de Salida |
|---|
| 4~20mA | 12~30VDC | 2/3/4 hilos |
| 0~10/20mA | | 3 hilos |
0/1~5V
0/1~10V
0.5~4.5V | 5VDC | |
Guía de Pedidos
Consideraciones Importantes
- Asegúrese de la compatibilidad del medio con los materiales de contacto del producto
- Los modelos a prueba de explosiones no incluyen cabezales de visualización digital
- Para transmisores con pantalla LCD/LED, la fuente de alimentación no debe ser inferior a 20VDC
- Instale dispositivos de protección contra rayos y asegure una correcta conexión a tierra
- Junta tórica de caucho fluorado clasificada para -20ºC a 250ºC; para temperaturas inferiores a -20ºC, especifique una junta tórica EPDM
- Longitud del cable predeterminada: 1,5 m (material de polietileno)
- Especifique cualquier requisito especial (vibración, impacto, EMI/RFI) en su pedido
Guía de Pedido
| BP15X | Transmisor de Presión Analógico |
| Construcción del Contorno |
| 5 | Enchufe Packard |
| 6 | Cable de Salida Directa Sellado de 1,5 metros |
| 7 | Conector Mini Hirschmann |
| 8 | Conector Grande Hirschmann |
| Rango de Medición |
| 0kPa ~ 10kPa…5MPa | |
| (0-X)Kpa o MPa | X: Rango de Medición Real |
| Fuente de Alimentación |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Otro |
| Señal de Salida |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Conexión de Presión |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Otros (¢50.4 Brida) |
| Conexión Eléctrica |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Salida de Cable Sellada de 1,5 metros |
| B4 | Otro |
| Tipo de Presión |
| G | Presión Manométrica |
| A | Presión Absoluta |
| S | Presión de Referencia Sellada |
Preguntas Frecuentes
¿Cuáles son las características de sus transmisores de sensor de presión?
Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.
¿Puedo personalizar especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicios OEM y ODM.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable contactar a nuestro equipo de ventas con anticipación para asegurar una producción y programación de entrega sin problemas.
¿Cuál es el período de entrega típico?
5-8 días hábiles para modelos estándar. Los productos personalizados pueden variar.
¿Cómo se fijan los precios de los productos? ¿Hay algún descuento?
Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.
¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?
Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro equipo de postventa responderá a sus preguntas en un plazo de 24 horas. La instrucción remota a través de la red de PC siempre está disponible.
