Información detallada

Modelo NO.:	BP156	Medio de medición:	Líquido
Grado de precisión:	0.2g	Rango de presión:	0kpa~10kpa...5MPa
Clasificación IP:	ip65	Tipo de presión:	Presión de medición, presión absoluta, presión sellada
Material de la carcasa:	316L	Temperatura de compensación:	-10 ℃ ~ 70 ℃
Sobrecarga:	≤ 1.5 veces del rango nominal	Precisión @ 25ºC:	± 0.25% (típ.) ± 0.5% (máx.)
Estabilidad a largo plazo:	± 0.1%fs/año (típ.) ± 0.2%FS/año (máx.)	Temperatura de funcionamiento:	-20ºC ~ 80ºC
Temperatura de almacenamiento:	-40ºC ~ 120ºC	Material de diafragma:	316L
Peso:	~ 0.05 kg
Resaltar:	Transmisor de presión Hengtong Bp156 , Sensor de presión analógico OEM , Sensor de presión de aire con garantía

Descripción de producto

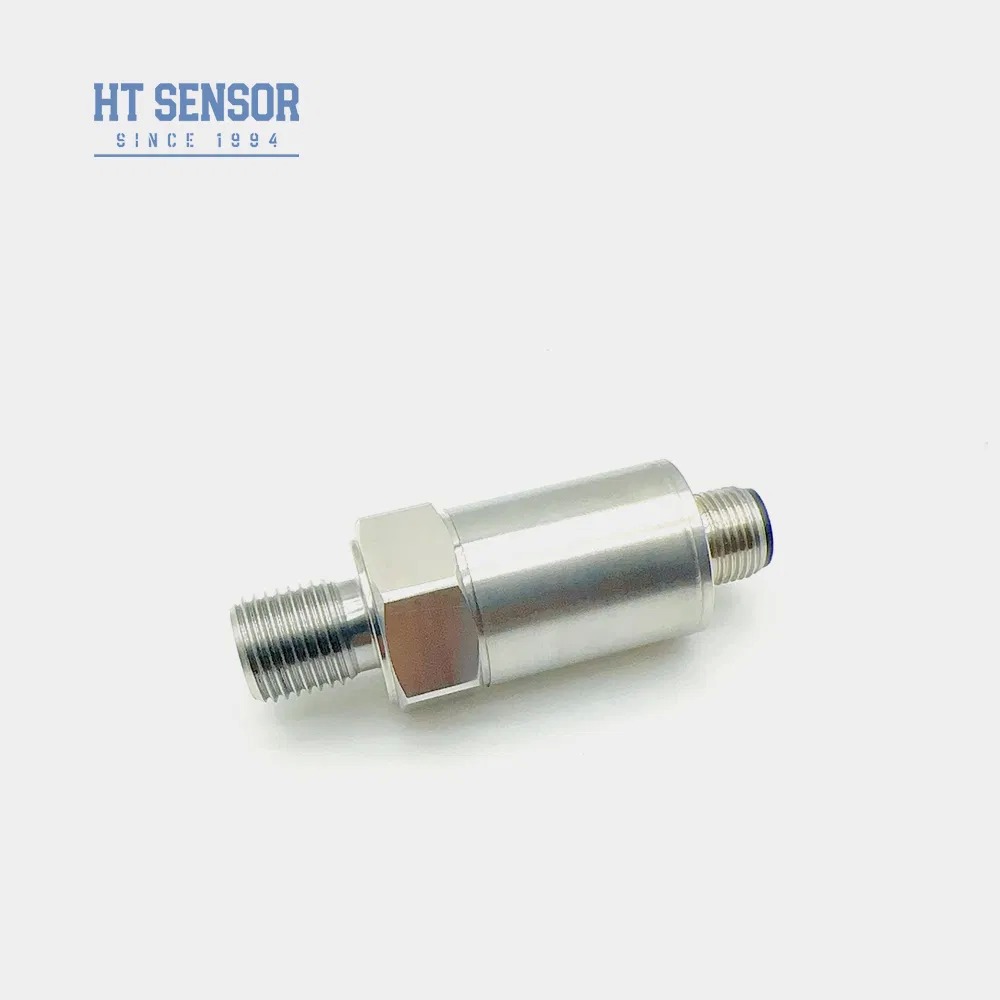

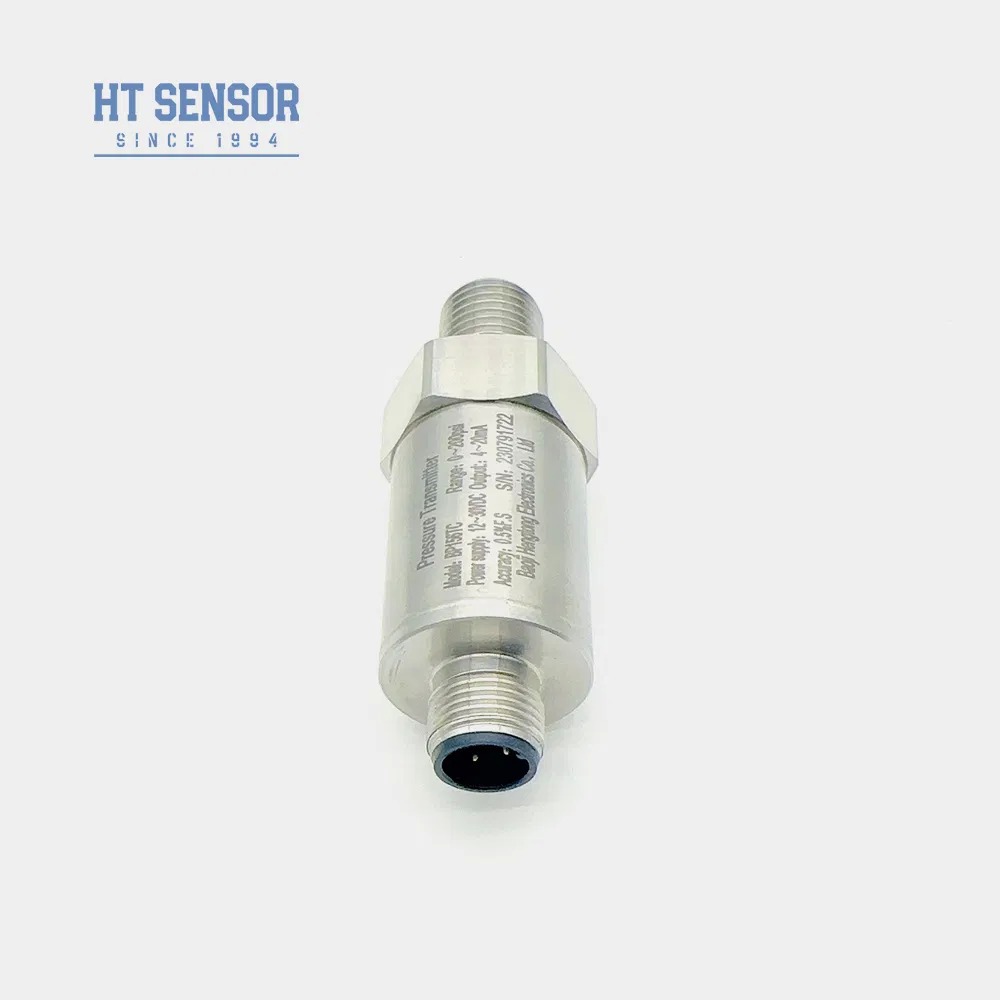

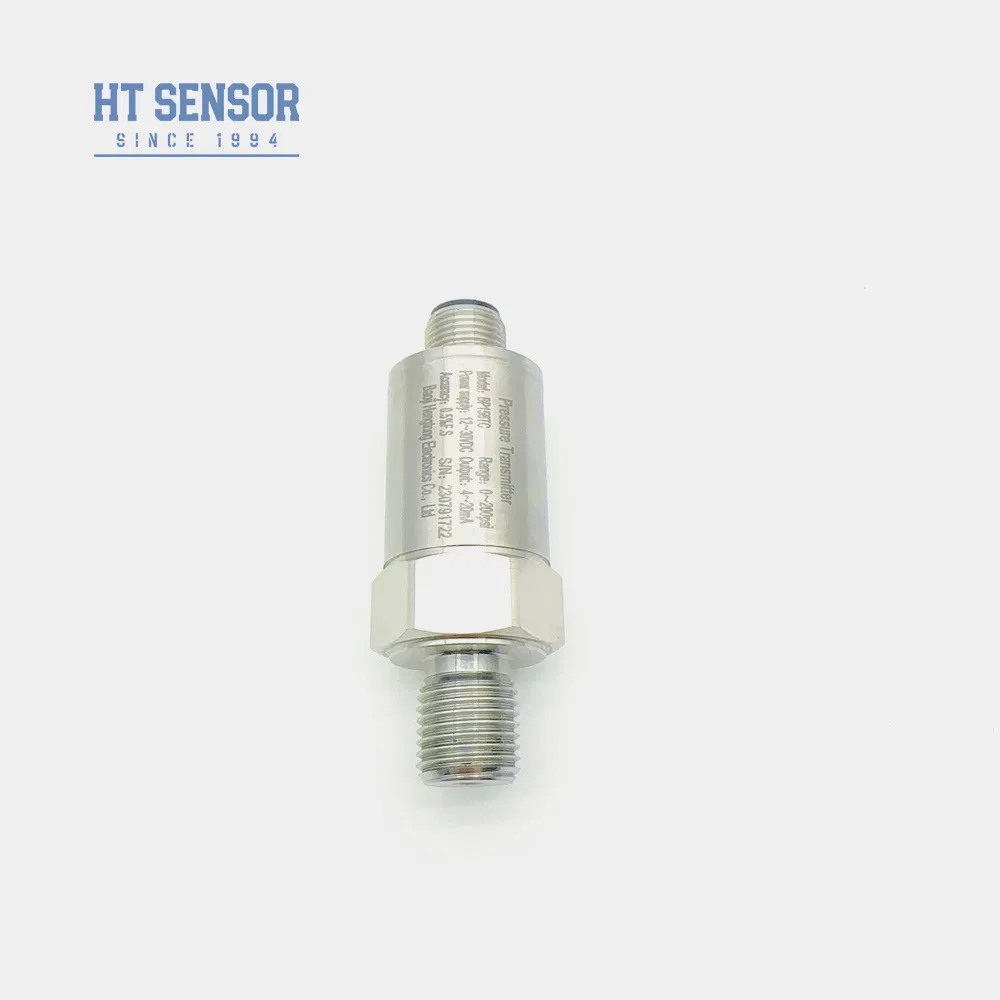

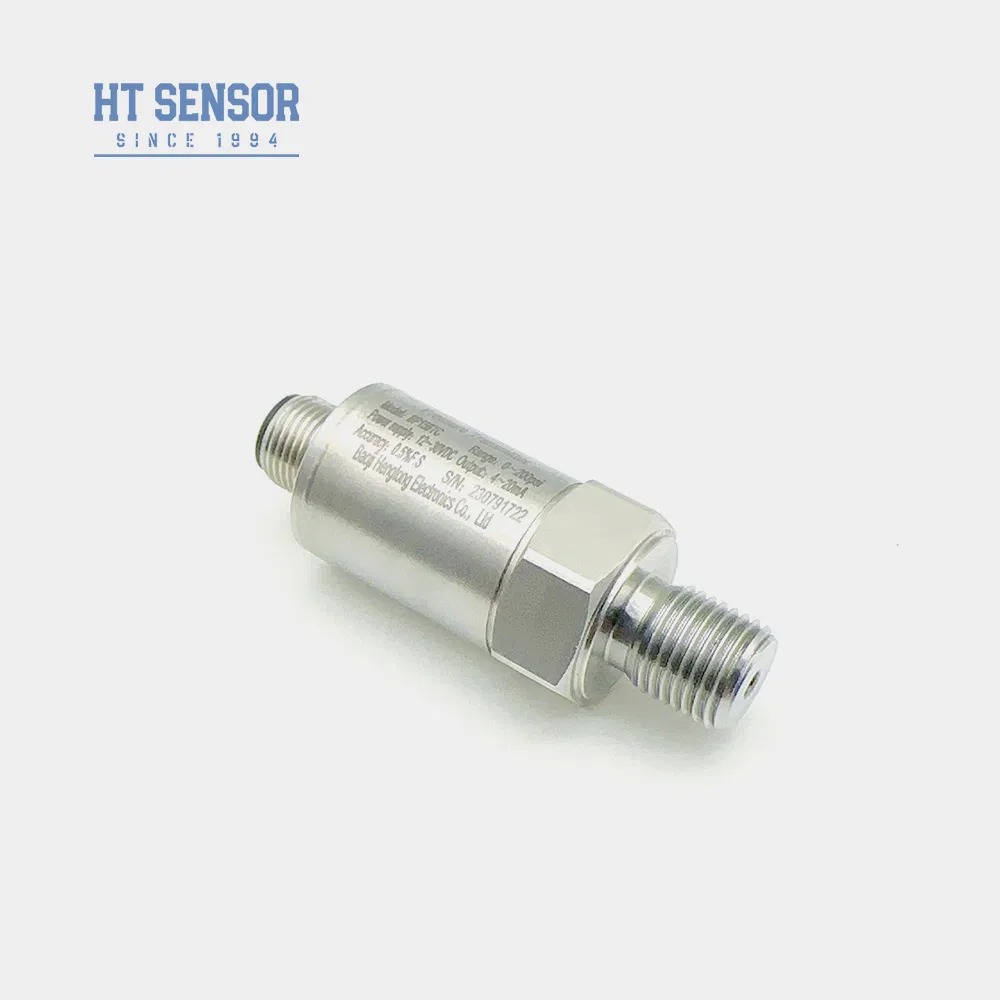

Transmisor de Presión BP156

El transmisor de presión BP156 utiliza el núcleo de aislamiento resistente a la presión de silicio de la serie HT, lleno de aceite, como elemento de medición de señal. El circuito de procesamiento de señal se encuentra dentro de una carcasa de acero inoxidable, convirtiendo la señal del sensor en una señal de salida estándar. El producto ha sido sometido a rigurosas pruebas y a la selección de envejecimiento de componentes, productos semiacabados y productos terminados para garantizar un rendimiento estable y fiable.

Características del Producto

Amplio rango de medición con estructura de acero inoxidable y diversas formas de interfaz de presión
Grado de protección IP65 con construcción de acero inoxidable
Calibración ajustable de cero y escala completa
Alta precisión con estructura totalmente de acero inoxidable

Aplicaciones

Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
Aplicado en las industrias marina y de aviación
Utilizado en procesos industriales in situ, incluyendo petróleo, química, metalurgia, generación de energía e hidrología
Utilizado en sistemas de control hidráulicos y neumáticos

Parámetros de Rendimiento

Rango de Medición	0kPa ~ 10kPa…5MPa
Tipo de Presión	Presión Manométrica, Presión Absoluta, Presión Sellada
Sobrecarga	≤ 1.5 veces el rango nominal
Precisión @ 25ºC	±0.25% (Típ.) ±0.5% (Máx.)
Repetibilidad e Histéresis	0.02%F.S(Típ.) 0.05%F.S(Máx.)
Estabilidad a Largo Plazo	±0.1%F.S/Año(Típ.) ±0.2%F.S/Año(Máx.)
Deriva de Temperatura del Punto Cero	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Deriva de Temperatura a Escala Completa	±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa)
Respuesta de Frecuencia	2.4Khz
Compensación de Temperatura	0-70ºC(≤10MPa, personalizable)
Temperatura de Funcionamiento	-20ºC~80ºC
Temperatura de Almacenamiento	-40ºC~120ºC
Vibración	10g, 55Hz ~ 2kHz
Material de la Carcasa	304, 316L
Material del Diafragma	316L
Resistencia de Aislamiento	100MΩ 100VDC
Clasificación a Prueba de Explosiones	Ex db IIC T6 Gb
Grado de Protección	IP65
Junta Tórica	Caucho fluorado
Peso	~0.05kg

Configuración de la Señal de Salida

Señal de Salida	Tensión de Alimentación	Tipo de Salida
4~20mA	12~30VDC	2/3/4 hilos
0~10/20mA		3 hilos
0/1~5V 0/1~10V 0.5~4.5V	5VDC

Ejemplos de Selección

Consejos para Pedidos

Asegúrese de que el medio medido sea compatible con las partes de contacto del producto
Los productos a prueba de explosiones no incluyen cabezales de visualización digital
Para transmisores con cabezales de visualización LCD o LED, la fuente de alimentación no debe ser inferior a 20VDC
Instale dispositivos de protección contra rayos y asegúrese de una correcta conexión a tierra para un funcionamiento fiable
Para temperaturas de funcionamiento inferiores a -20ºC, seleccione una junta tórica de EPDM en lugar de caucho fluorado
La longitud del cable predeterminada es de 1,5 m con material de polietileno; especifique alternativas en el pedido
Infórmenos de los requisitos especiales, incluyendo vibraciones fuertes, fuerza de impacto o interferencias electromagnéticas

Guía de Pedidos

BP15X | Transmisor de Presión Analógico

Código	Construcción del Contorno
5	Enchufe Packard
6	Cable de Salida Directa Sellado 1,5 metros
7	Conector Mini Hirschmann
8	Conector Grande Hirschmann

Rango de Medición: 0kPa ~ 10kPa…5MPa
(0-X)Kpa o MPa | X: Indica el Rango de Medición Real

Código	Fuente de Alimentación
D1	24VDC
D2	5VDC
D3	Otro

Código	Señal de Salida
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0.5~4.5VDC

Código	Conexión de Presión
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Otros (¢50.4 Brida)

Código	Conexión Eléctrica
B1	Hirschmann
B2	PG7
B3	Salida de Cable Sellada 1,5 metros
B4	Otro

Código	Tipo de Presión
G	Presión Manométrica
A	Presión Absoluta
S	Presión de Referencia Sellada

Preguntas Frecuentes

¿Cuáles son las características de sus transmisores de sensor de presión?

Alta precisión, durabilidad y excelente rendimiento. Personalización disponible.

¿Puedo personalizar especificaciones especiales?

Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas. Ofrecemos servicio OEM y ODM.

¿Cuál es su capacidad de producción?

Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensor de presión por mes, por lo que somos totalmente capaces de satisfacer las necesidades de pedidos a gran escala. Sin embargo, es aconsejable ponerse en contacto con nuestro equipo de ventas con antelación para garantizar una producción y programación de entrega sin problemas.

¿Cuál es el período de entrega típico?

5-8 días laborables para modelos estándar. Los productos personalizados pueden variar.

¿Cómo se fijan los precios de los productos? ¿Algún descuento?

Precios competitivos con descuentos para pedidos al por mayor o socios a largo plazo.

¿Cuál es la garantía de sus productos? ¿Y el servicio postventa?

Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro servicio postventa responderá a sus preguntas en un plazo de 24 horas. La instrucción remota por red de PC siempre está disponible.
