Información detallada

Modelo NO.:	BP156	Medio de medición:	Líquido
Grado de precisión:	0.2g	Rango de presión:	0kpa~10kpa...5MPa
Clasificación IP:	ip65	Tipo de presión:	Presión de medición, presión absoluta, presión sellada
Material de la carcasa:	316L	Temperatura de compensación:	-10 ℃ ~ 70 ℃
Temperatura de funcionamiento:	-20ºC ~ 80ºC	Temperatura de almacenamiento:	-40ºC ~ 120ºC
Material de diafragma:	316L	Resistencia de aislamiento:	100mΩ 100vdc
Calificación de resistencia a la explosión:	Ex DB IIC T6 GB	Junta tórica:	Las demás materias
Peso:	~ 0.05 kg
Resaltar:	Sensor de presión de acero inoxidable 316L , Transmisor de presión de gas de aceite de 4 a 20 mA , Transductor de presión con sensor HT con garantía

Descripción de producto

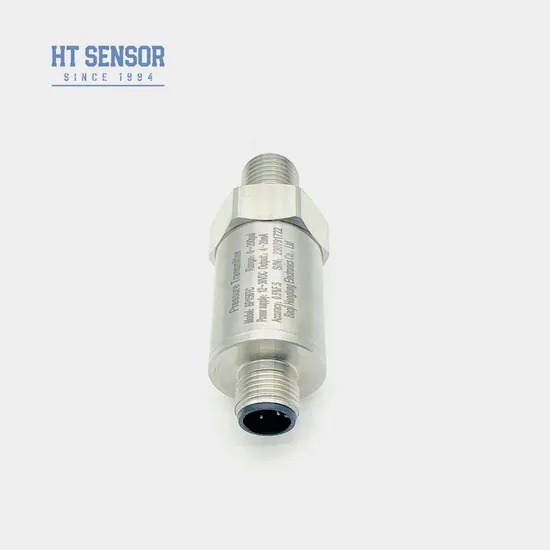

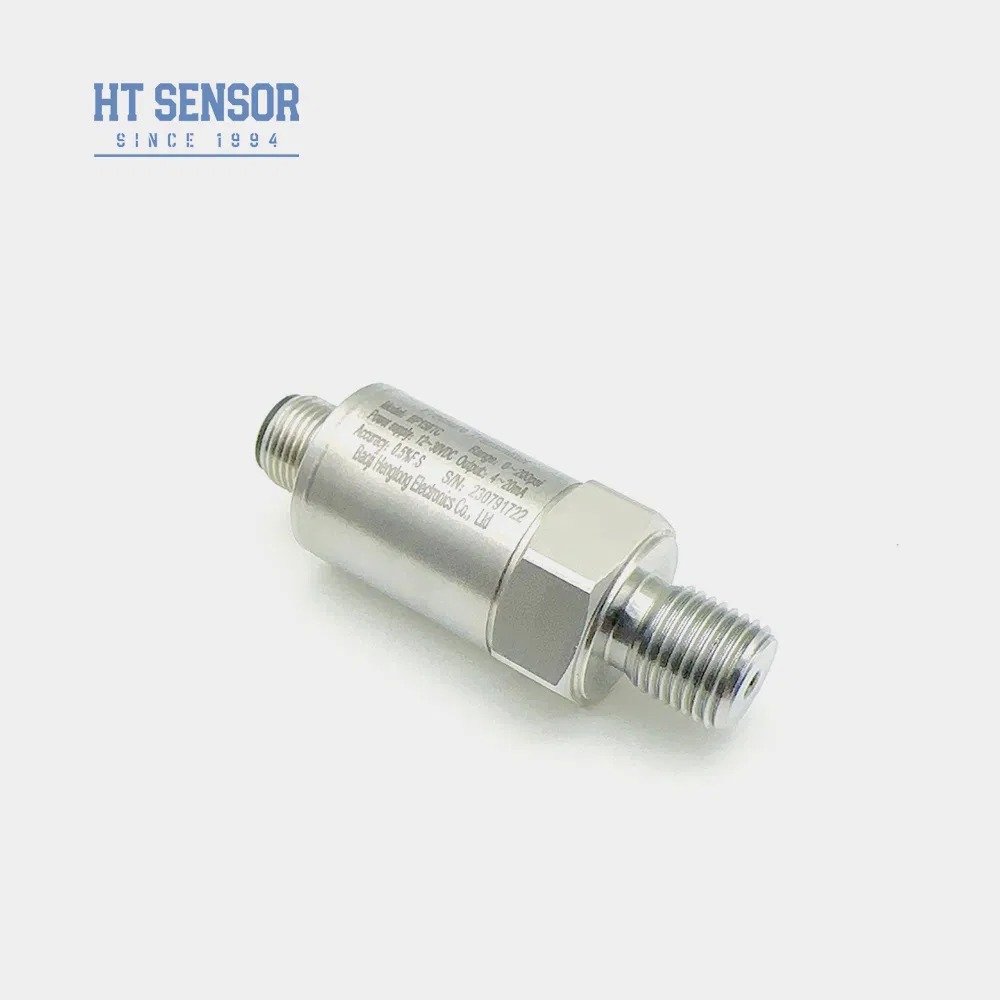

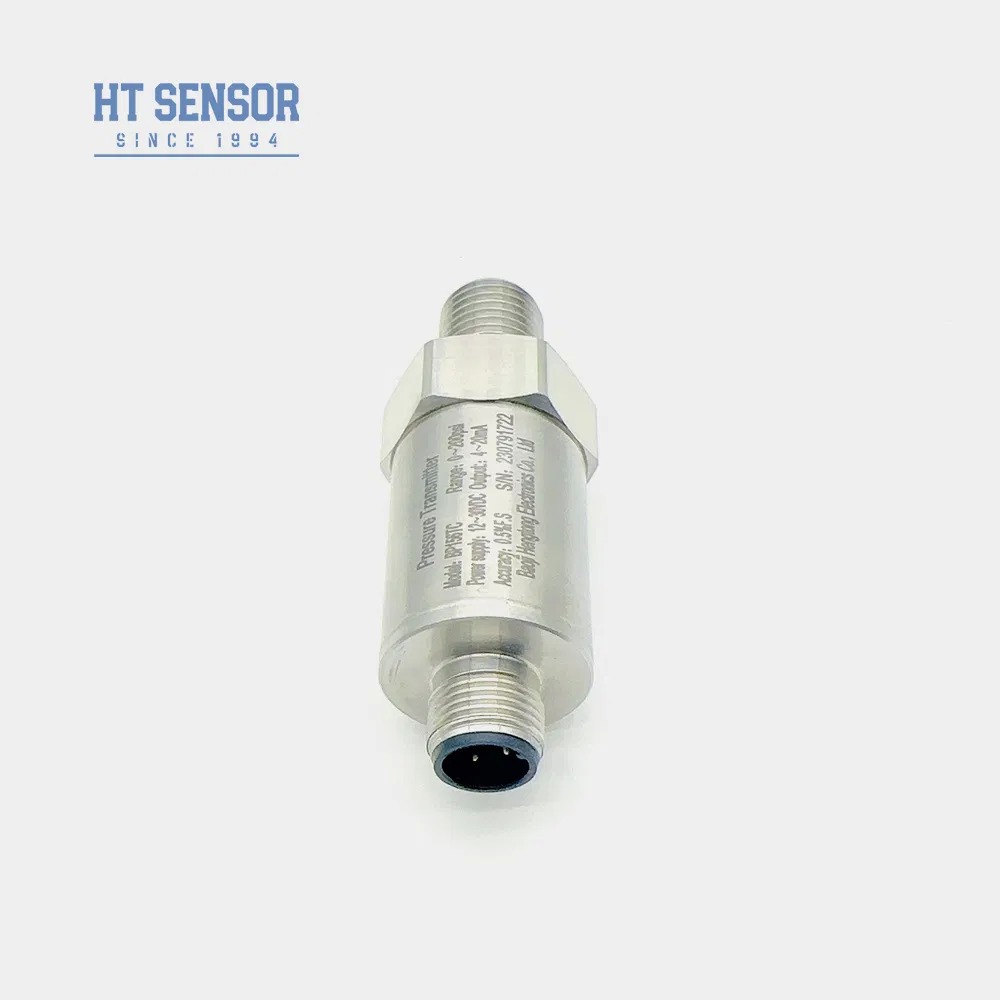

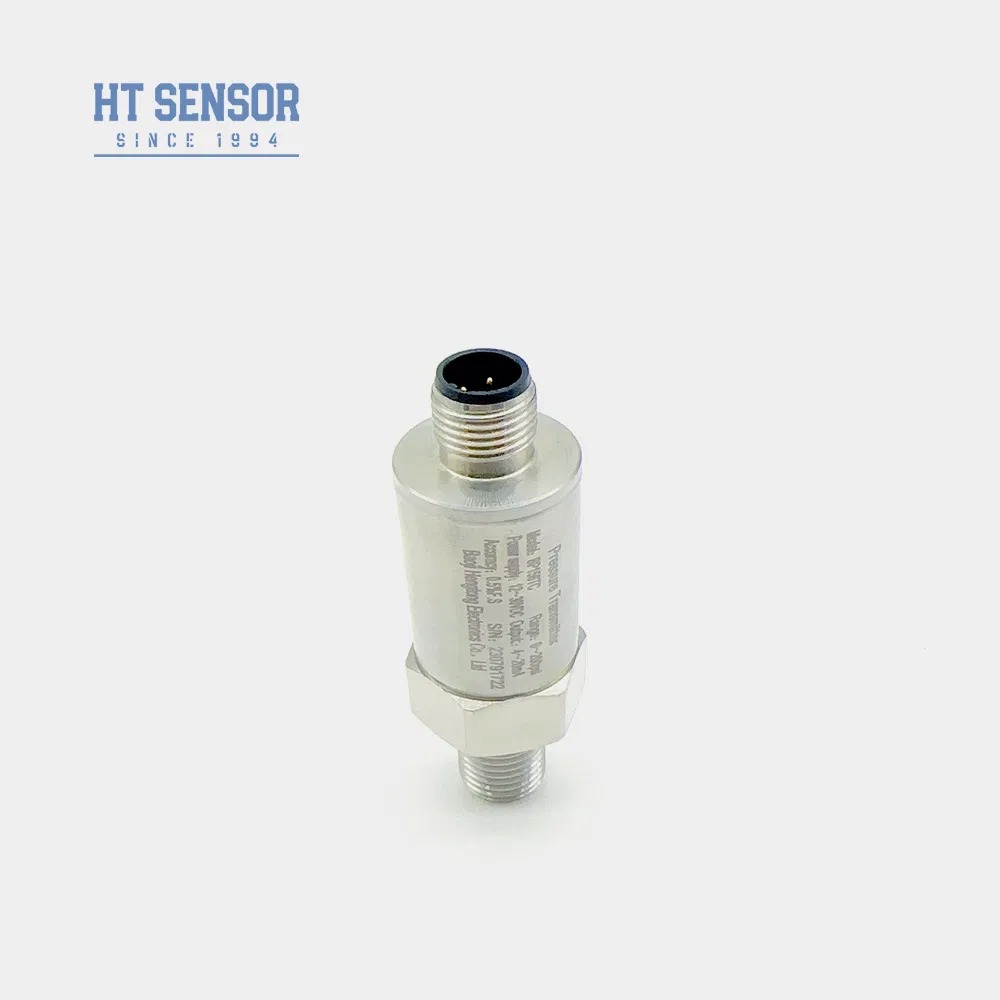

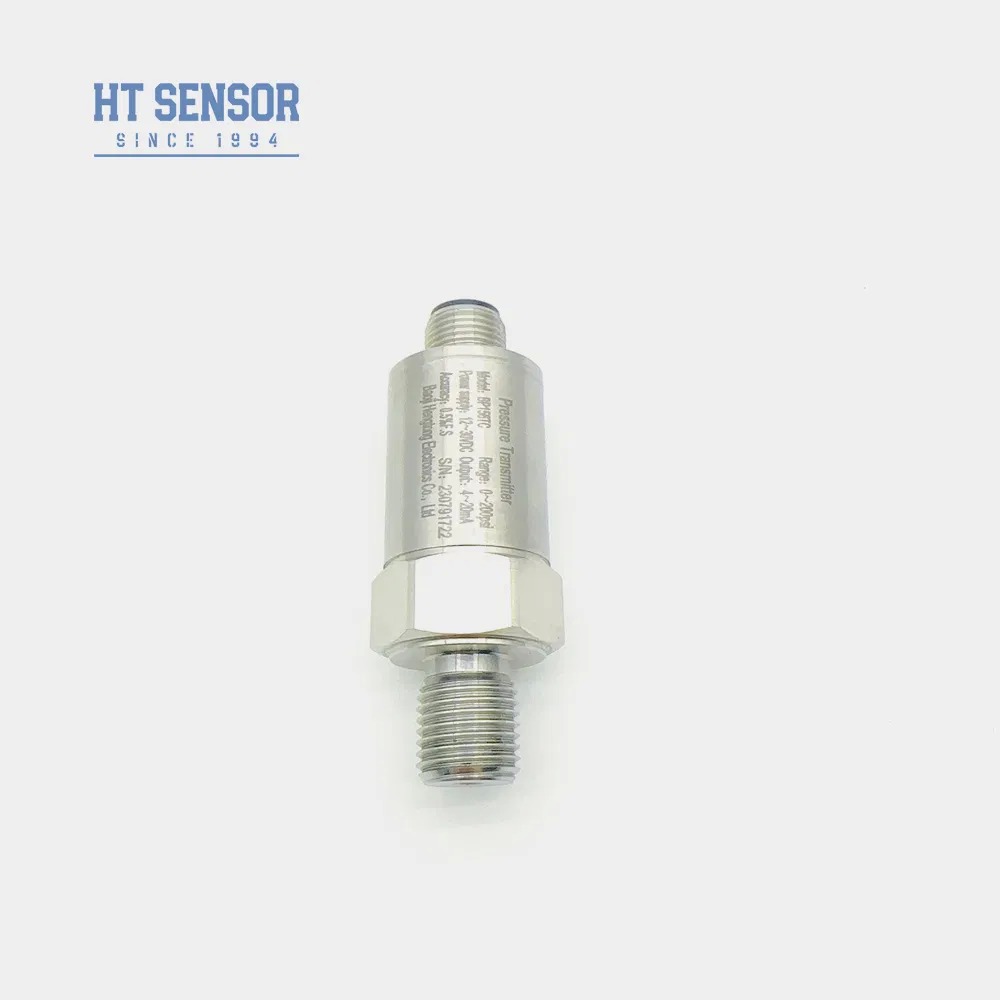

BP156 Transmisor de presión

El transmisor de presión BP156 utiliza la tecnología de núcleo lleno de aceite de membrana de aislamiento resistente a la presión de silicio de la serie HT como elemento de medición de la señal.El circuito de procesamiento de señales está alojado dentro de una carcasa de acero inoxidable duraderaCada unidad se somete a pruebas rigurosas y a pruebas de detección del envejecimiento de componentes, productos semiacabados,y productos terminados para garantizar un rendimiento estable y fiable.

Características clave

Amplio rango de medición con construcción de acero inoxidable
Disponibles varias configuraciones de interfaz de presión
Calificación de protección IP65 para entornos hostiles
Capacidad de calibración cero y a escala completa
Precisión de medición de alta precisión

Aplicaciones

Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
Aplicaciones en el sector marítimo y de la aviación
Control de procesos industriales en el sector del petróleo, la química, la metalurgia, la generación de energía y la hidrología
Sistemas de control hidráulico y neumático

Especificaciones de rendimiento

Rango de medición	Se aplicarán las siguientes medidas:
Tipo de presión	Presión de medición, presión absoluta, presión sellada
Capacidad de sobrecarga	≤ 1,5 veces el rango nominal
Precisión @ 25oC	Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero.
Repetibilidad e histeresis	0.02% F.S. (tipo) 0.05% F.S. (máximo)
Estabilidad a largo plazo	± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo)
Desviación de la temperatura del punto cero	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Desviación de temperatura a escala completa	Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.
Respuesta de frecuencia	2.4 Khz
Temperatura de compensación	La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 MPa, personalizable)
Temperatura de funcionamiento	-20 oC a 80 oC
Temperatura de almacenamiento	-40oC ~ 120oC
Resistencia a las vibraciones	10 g, 55 Hz ~ 2 kHz
Materiales para la vivienda	304, 316L de acero inoxidable
Material del diafragma	Acero inoxidable 316L
Resistencia al aislamiento	100 MΩ 100 VDC
Calificación de resistencia a explosiones	Ex db IIC T6 Gb
Calificación de protección	Protección IP65
Sello de anillo O	Las demás materias
Peso	- 0,05 kg

Configuración de la señal de salida

Señales de salida	Válvula de alimentación	Tipo de salida
4 ~ 20 mA	12 ~ 30 VDC	Cables 2/3/4
0 ~ 10 / 20mA		3 cables
0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V	5VDC

Ejemplos de selección

Directrices para el pedido

Asegurar la compatibilidad de los medios con los materiales en contacto con el producto
Los modelos a prueba de explosiones no incluyen cabezas de visualización digital
Los transmisores con pantalla LCD/LED requieren una fuente de alimentación mínima de 20 VDC.
Instalar dispositivos de protección contra rayos y asegurar una conexión a tierra adecuada para un funcionamiento confiable
Para las temperaturas inferiores a -20oC, especificar el sello del anillo O EPDM
Duración del cable por defecto: 1,5 m (material de polietileno)
Especificar los requisitos especiales para vibraciones, impactos o interferencias electromagnéticas

Guía de pedidos

BP15X. Transmisor de presión analógico.

Código	Proyecto de construcción
5	Enchufe de Packard
6	Cable de salida directa sellado 1,5 metros
7	Conector Mini Hirschmann
8	Conector Hirschmann de gran tamaño

Opciones de configuración

Rango de medición	Se aplicarán las siguientes medidas: (0-X) Kpa o MPa X: Indica el rango de medición real
Fuente de alimentación	D1: 24VDC D2: 5VDC D3: Otros
Señales de salida	S1: 4 ~ 20mADC S2: entre 1 y 5VDC S3: 0 ~ 5VDC S4: 0~10mADC S5: 0~20mADC S6: 0 ~ 10VDC S7: entre 0,5 y 4,5 VDC
Conexión de presión	J1: M20 por 1.5 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: Otros ((¢50.4 Flange)
Conexión eléctrica	B1: Hirschmann B2: PG7 B3: salida sellada del cable 1,5 metros B4: Otros
Tipo de presión	G: Presión de calibración A: Presión absoluta S: Presión de referencia sellada

Preguntas frecuentes

¿Cuáles son las características de sus sensores de presión?

Alta precisión, durabilidad y excelente rendimiento.

¿Puedo personalizar las especificaciones especiales?

Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.

¿Cuál es su capacidad de producción?

Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, capaces de satisfacer pedidos a gran escala.

¿Cuál es el período de entrega típico?

Entre 5 y 8 días laborables para los modelos estándar.

¿Cuál es el precio de los productos?

Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.

¿Cuál es la garantía de sus productos?

24 meses de garantía después del envío. Soporte postventa responde dentro de las 24 horas con asistencia remota de red de PC disponible.

etiqueta:

Certificación:	CE, RoHS, ISO9001

Cantidad de orden mínima:	1
Precio:	20
