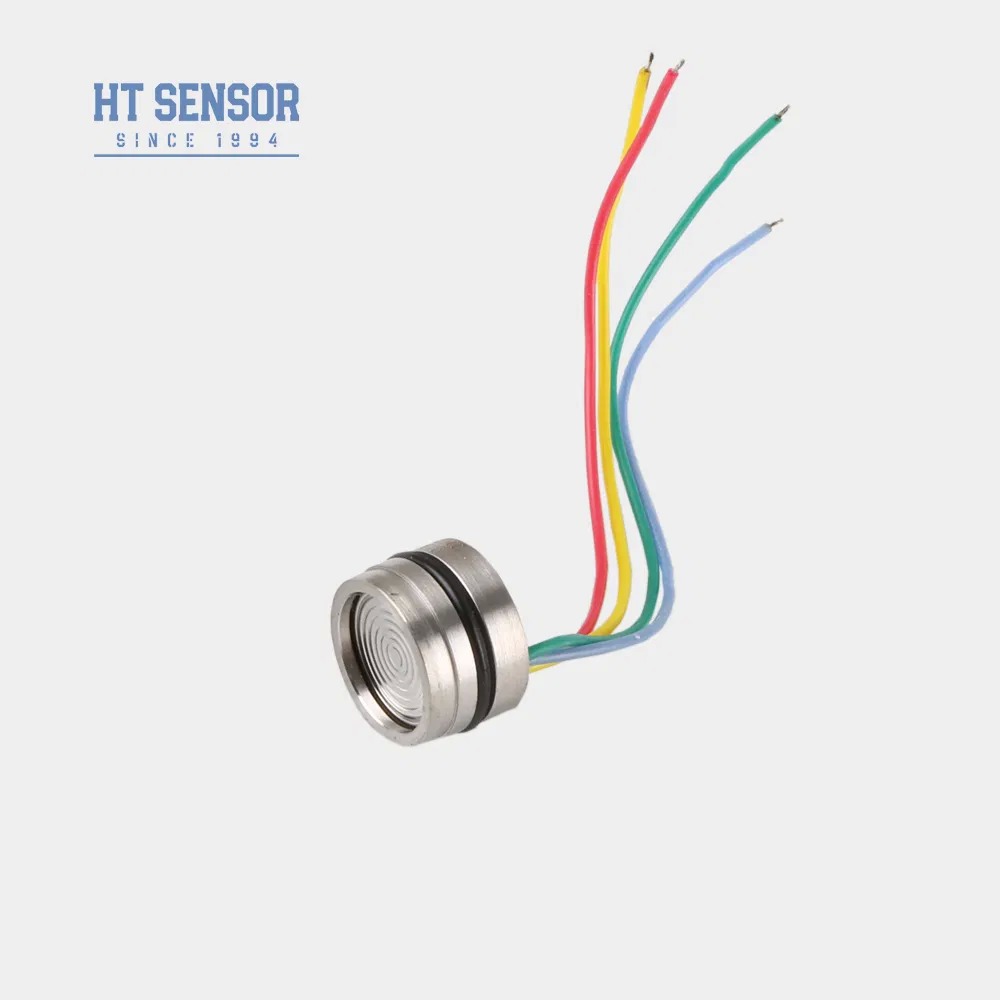

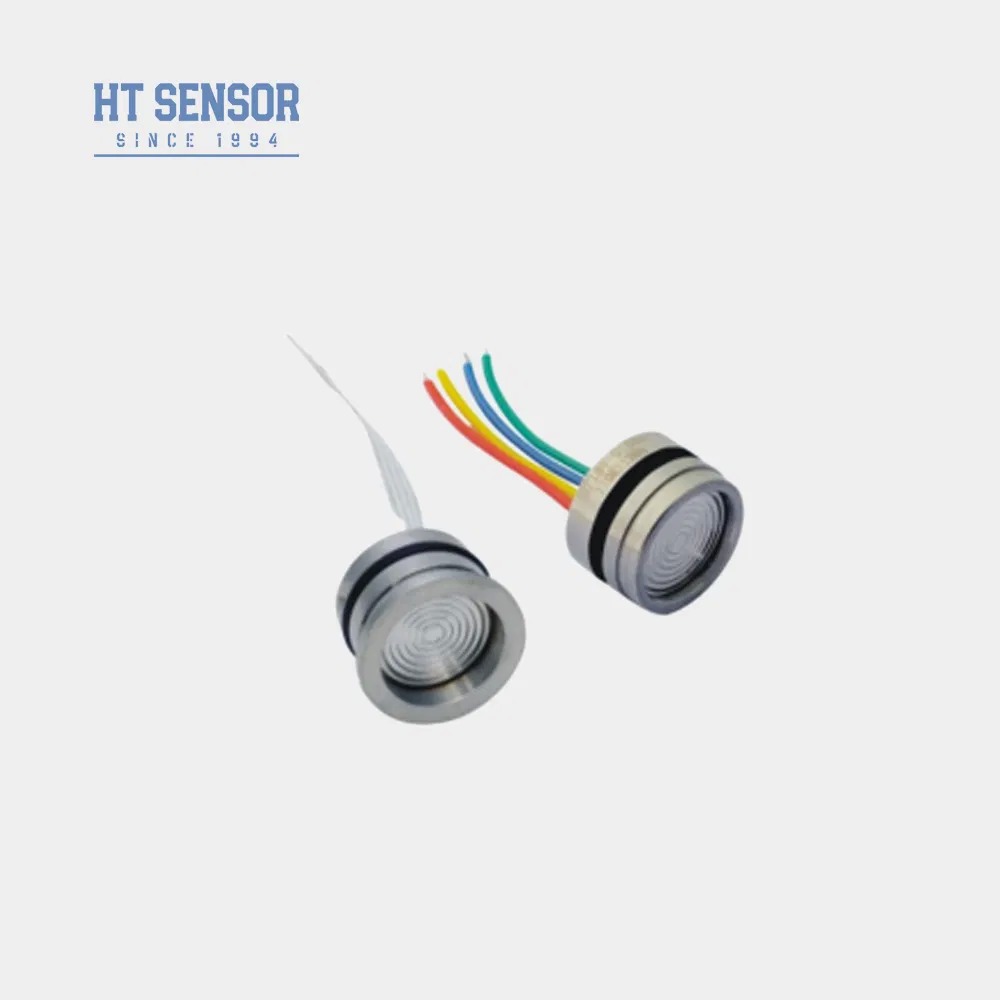

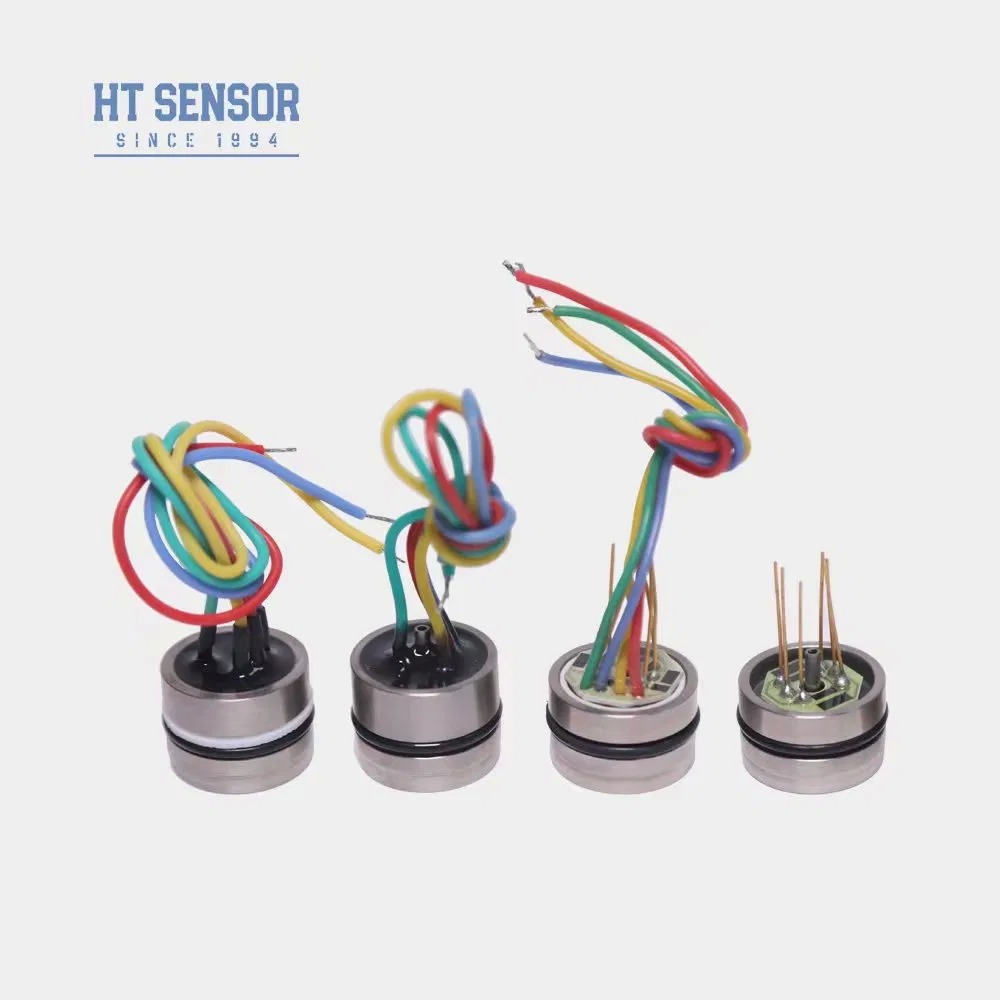

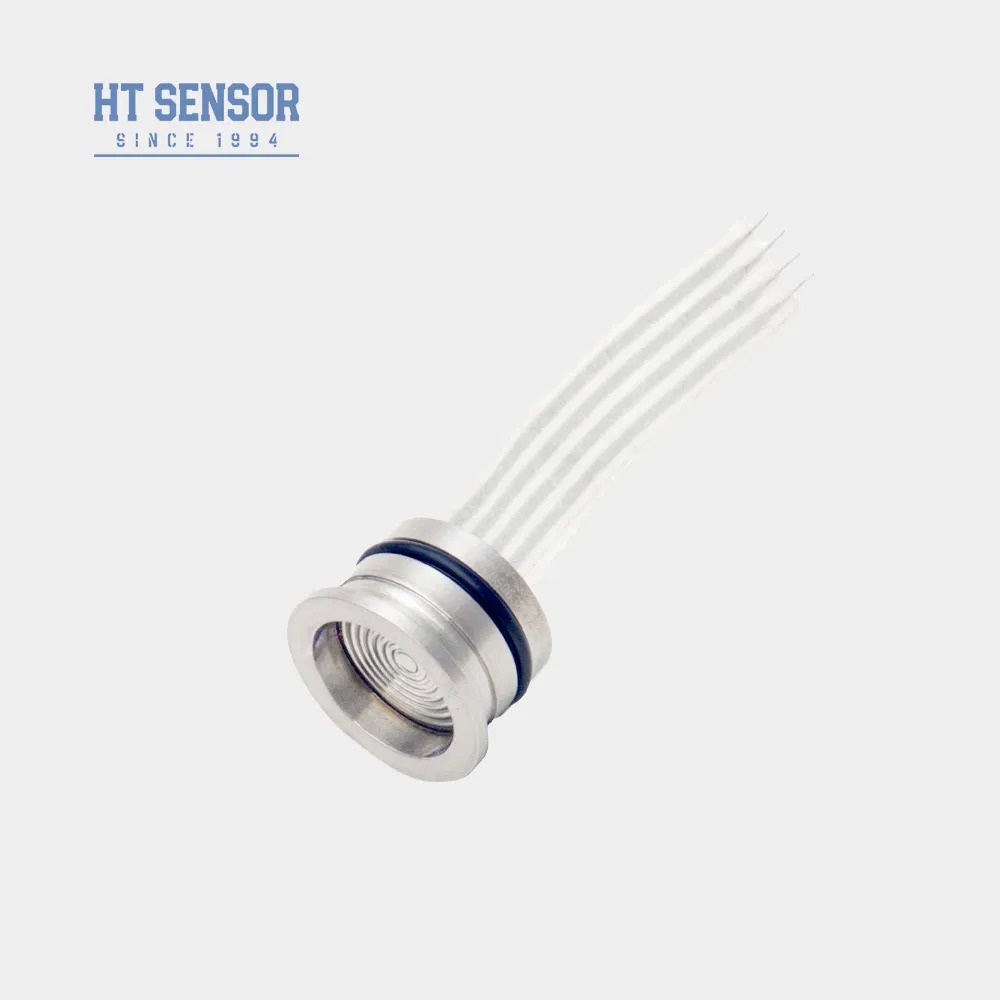

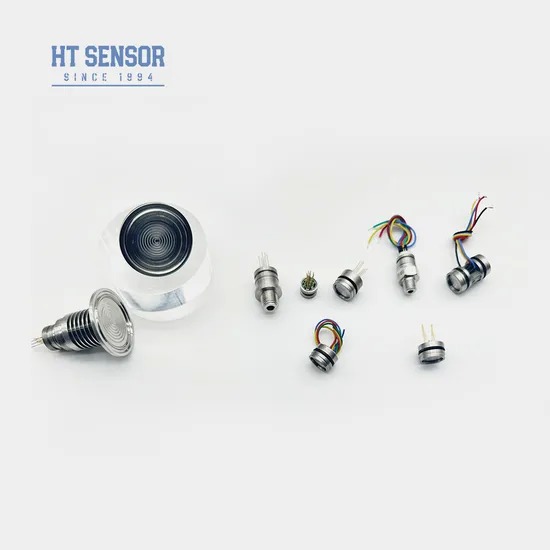

Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido

19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
Informacion basica
Certificación: RoHS
Cantidad de orden mínima: 5
Precio: 10
Mejor precio Contactar ahora
Información detallada
Modelo NO.: Se aplican los siguientes requisitos: Señal de salida: Tipo analógico
Proceso de producción: Integración Material: Acero inoxidable
Tipo de cableado: Cuatro alambres Medio de medición: Gas y líquido
Clasificación IP: ip65 Corriente de suministro: 1,5A
Temporada de compensación.: 0 ~ 70 °C Tipo de presión: G/A/S
Producción: MV Diámetro: 19 mm
Fuente de alimentación: ≤10 VCC Impedancia de entrada: 4KΩ~20KΩ
Impedancia de salida: 2.5kΩ ~ 6kΩ
Resaltar:

Sensor de presión de silicio de 19 mm

,

Sensor piezoeléctrico de 10 VDC

,

sensor de presión de aire y líquido

Descripción de producto

El sensor de presión piezoresistiva de silicio HT19V
El HT19V es un sensor de presión piezoresistivo de silicio de 19 mm alimentado a 10 VDC diseñado para medir con precisión la presión del aire y el líquido en aplicaciones industriales.
Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido 0 Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido 1
Características del producto
  • Circuitos de película gruesa para compensación de temperatura y corrección de desplazamiento cero
  • Alta fiabilidad y excelente estabilidad
  • Fuente de alimentación de voltaje constante con salida estándar
Aplicaciones
  • Medición de la presión de los gases y líquidos no corrosivos con compatibilidad de acero inoxidable 316L
  • Sistemas de control de procesos para el control y control de la presión
  • Sistemas de refrigeración y compresores de aire para medición de presión
Rendimiento eléctrico
  • Se aplicará una corriente de corriente: ≤ 10 VDC
  • Válvula de salida de modo común: 50% de la entrada (típica)
  • Impedancia de entrada: 4KΩ~20KΩ
  • Impedancia de salida: 2,5 KΩ~6 KΩ
  • Conexión eléctrica: alambre de alta temperatura de 100 mm, cable de cinta
Parámetros de rendimiento
Rango de medición El número de unidades de control de la velocidad de salida de la unidad de control de la velocidad de salida de la unidad de control de la velocidad de salida de la unidad de control de la velocidad de salida de la unidad de control de salida de la unidad de control de salida de la unidad de control de salida de la unidad de control de salida de la unidad de control de salida de la unidad de control de salida de la unidad de transporte.
El valor de las emisiones de CO2 emitidas por los motores de combustión renovable se calculará en función de las emisiones de CO2 emitidas por los motores de combustión renovable.
El valor de las emisiones de CO2 emitidas por el vehículo en el momento del ensayo será el valor de las emisiones de CO2 emitidas por el vehículo en el momento del ensayo.
Parámetro Tipo de producto - ¿ Qué? Unidad
No linealidad ± 015 ± 03 % F.S.
Repetibilidad 0.05 0.1 % F.S.
La histeresis 0.05 0.1 % F.S.
Producción de compensación cero 0 ± 1 0 ± 2 MV
Producción a escala completa (≤ 20 KPa) 50 ± 1 50 ± 2 MV
Producción a escala completa (≥ 35 kPa) 100 ± 1 100 ± 2 MV
Cero desplazamiento de la temperatura. ± 1 ± 2.5 % F.S.
Temperatura de desplazamiento cero, deriva (≥ 35 kPa) ± 08 ± 15 % F.S.
Drift de temperatura a escala completa (≤ 20 KPa) ± 1 ± 2 % F.S.
Desviación de temperatura a escala completa (≥ 35 kPa) ± 08 ± 15 % F.S.
Temperatura compensada (≤ 20 KPa) 0 ~ 50 oC
Temperatura compensada (≥ 35 kPa) 0 ~ 70 oC
Temperatura de funcionamiento - 20 ~ 80 oC
Temperatura de almacenamiento -40 ~ 125 oC
Sobrecarga permitida Tome el valor más pequeño entre 3 veces la escala completa o 120MPa
Presión de explosión 5 veces la escala completa
Estabilidad a largo plazo 0.2 % F.S. por año
Material del diafragma Las demás:
Resistencia al aislamiento Se aplicarán las siguientes medidas:
Vibración Ningún cambio en condiciones de 10gRMS, de 20 Hz a 2000 Hz
El choque 100 g, 11 ms
Tiempo de respuesta ≤ 1 ms
Sello de anillo O Las demás materias textiles
Medio de llenado Aceite de silicio
Peso ~ 28 g
Parámetros ensayados en las siguientes condiciones: 10V @ 25oC
Proyecto de construcción
Se aplican las siguientes medidas:
Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido 2
≥ 3,5 MPaS y < 40 MPaS
Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido 3
≥ 40 MPaS
Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido 4
Conexión eléctrica y compensación
Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido 5
Ejemplos de selección
Sensor de presión piezoeléctrica de silicio de 19 mm 10VDC para aire y líquido 6
Consejos para ordenar
  • Asegurar el ajuste adecuado entre el tamaño del núcleo y la carcasa del transmisor para la estanqueidad requerida
  • Alinear la carcasa verticalmente y aplicar presión uniforme durante el montaje para evitar dañar la placa de compensación
  • Si el medio de medición no es compatible con el material del diafragma 316L, deberá proporcionarse una instrucción especial al ordenar
  • Evite presionar el diafragma del sensor con las manos u objetos afilados para evitar daños
  • Mantenga el puerto del medidor de presión abierto a la atmósfera y evite la entrada de agua, vapor o medios corrosivos
  • Etiqueta de referencia del núcleo real para cualquier cambio en el plomo del alfiler
Preguntas frecuentes
¿Cuáles son las características de sus sensores de presión?
Alta precisión, durabilidad y excelente rendimiento.
¿Puedo personalizar las especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, capaces de satisfacer pedidos a gran escala.Póngase en contacto con nuestro equipo de ventas con anticipación para la producción y la entrega de programación.
¿Cuál es el período de entrega típico?
Entre 5 y 8 días laborables para los modelos estándar.
¿Cuál es el precio de los productos?
Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
¿Cuál es la garantía de sus productos?
24 meses de garantía después del envío. Después de las ventas responde dentro de las 24 horas con soporte remoto de la red de PC disponible.
