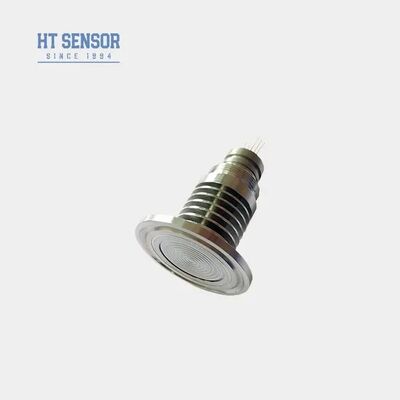

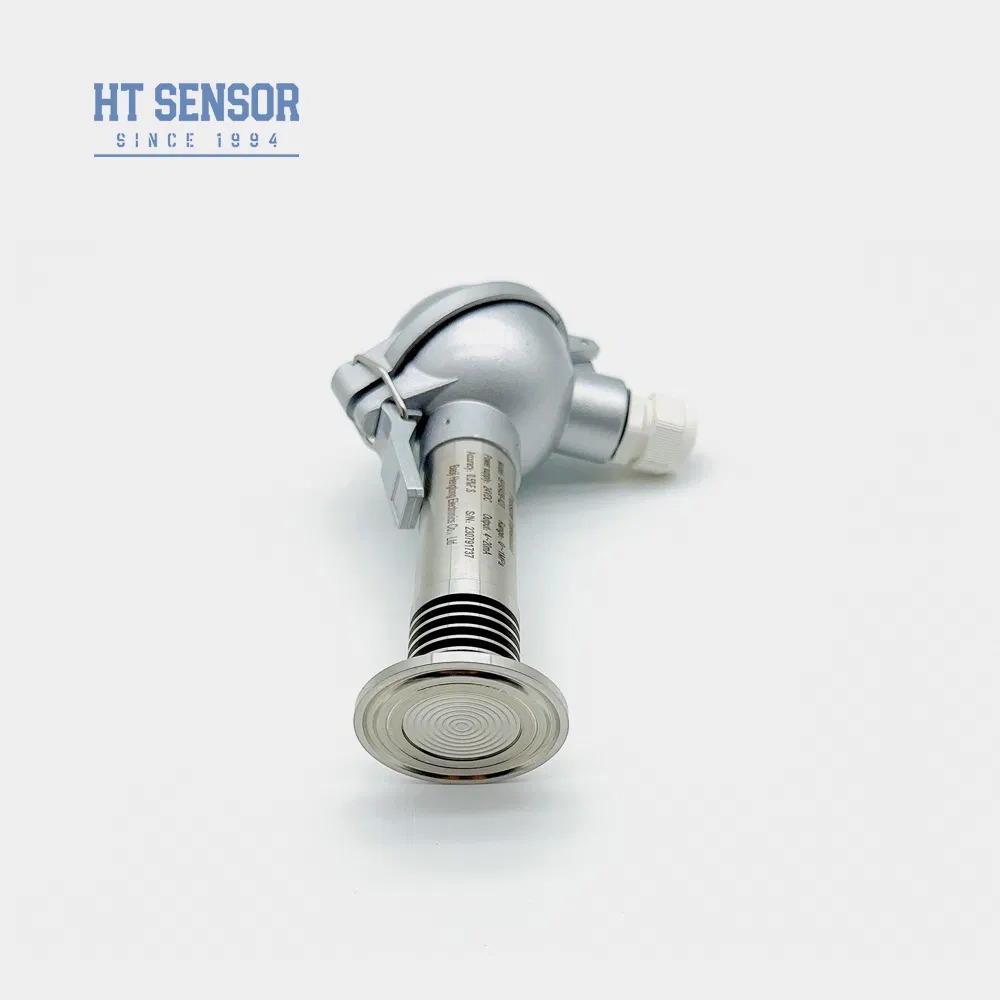

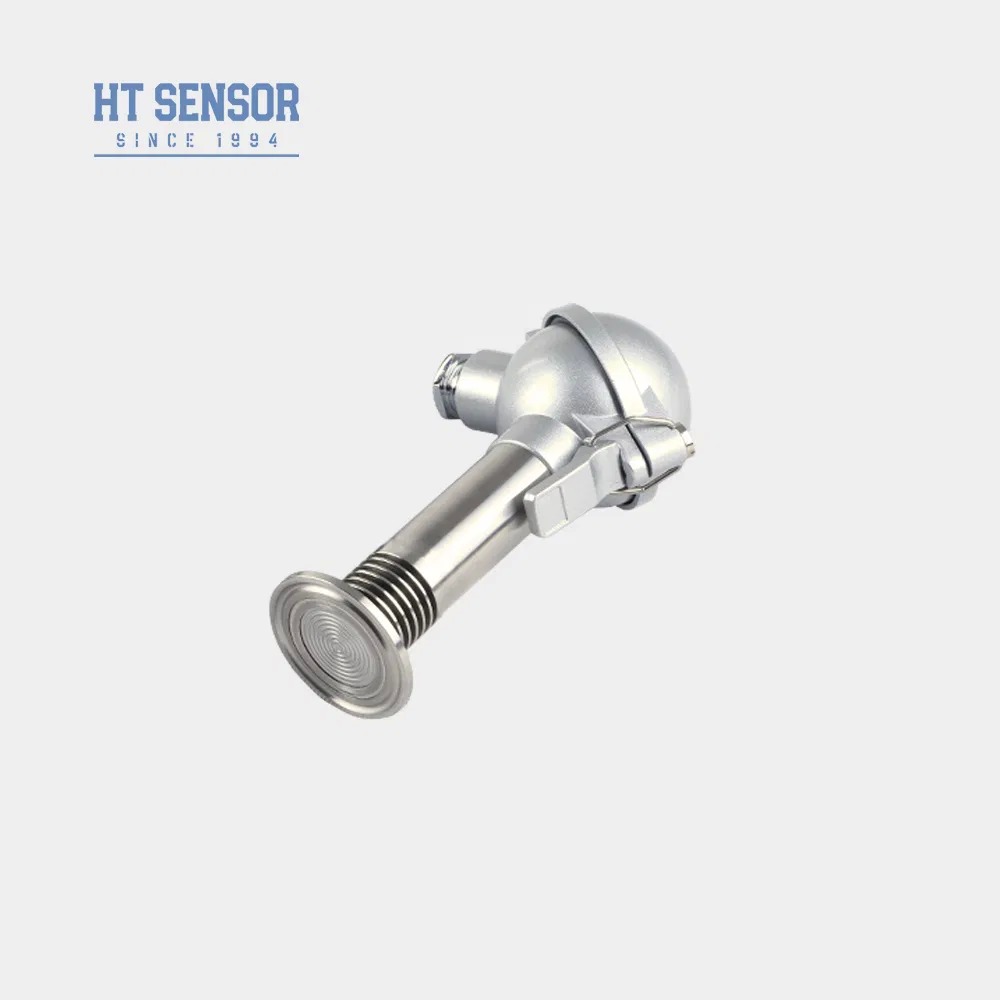

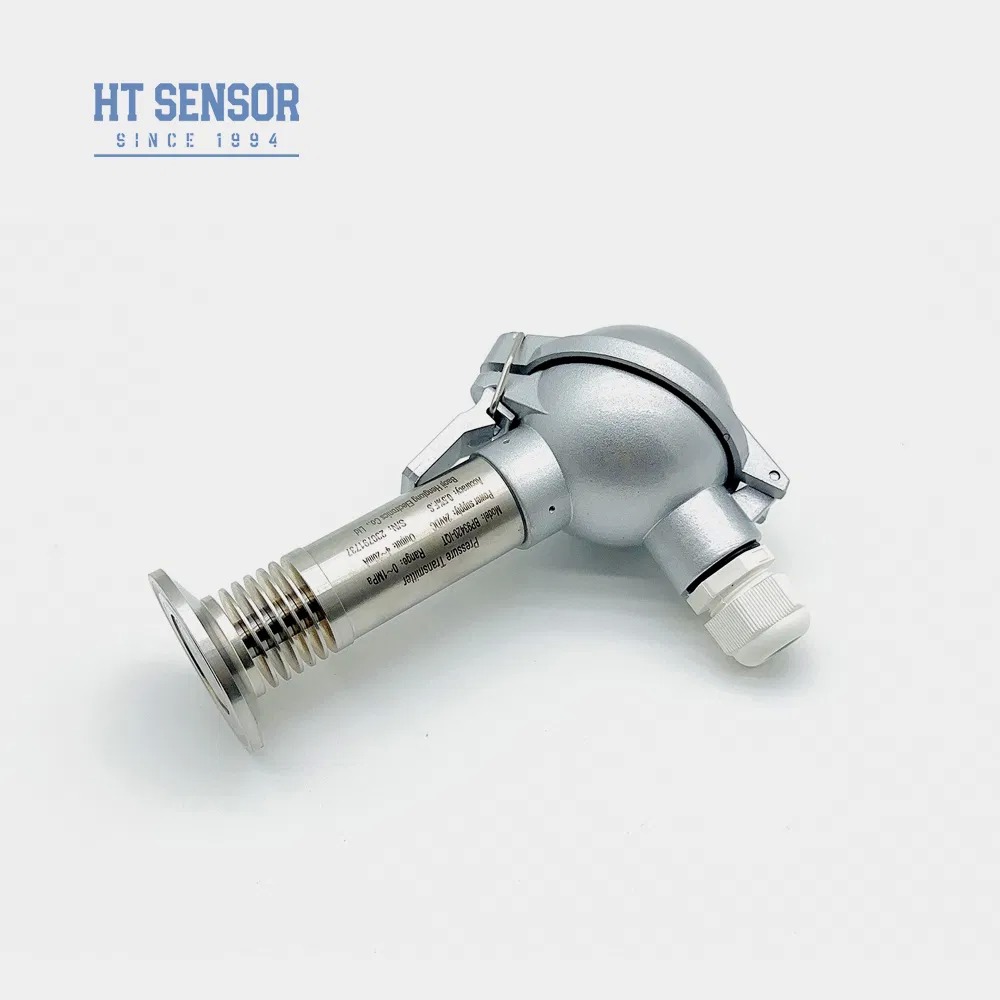

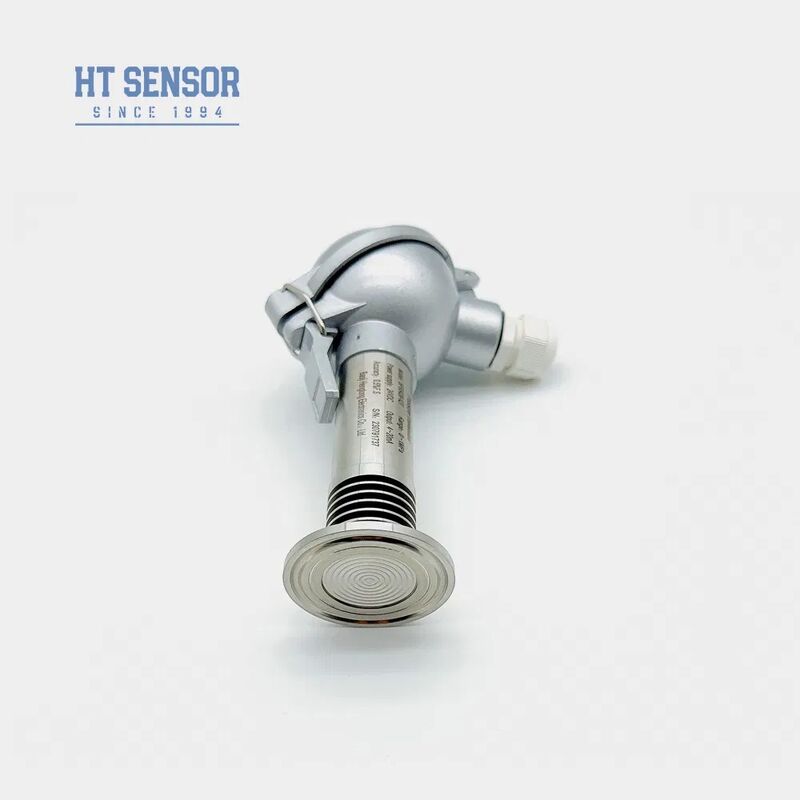

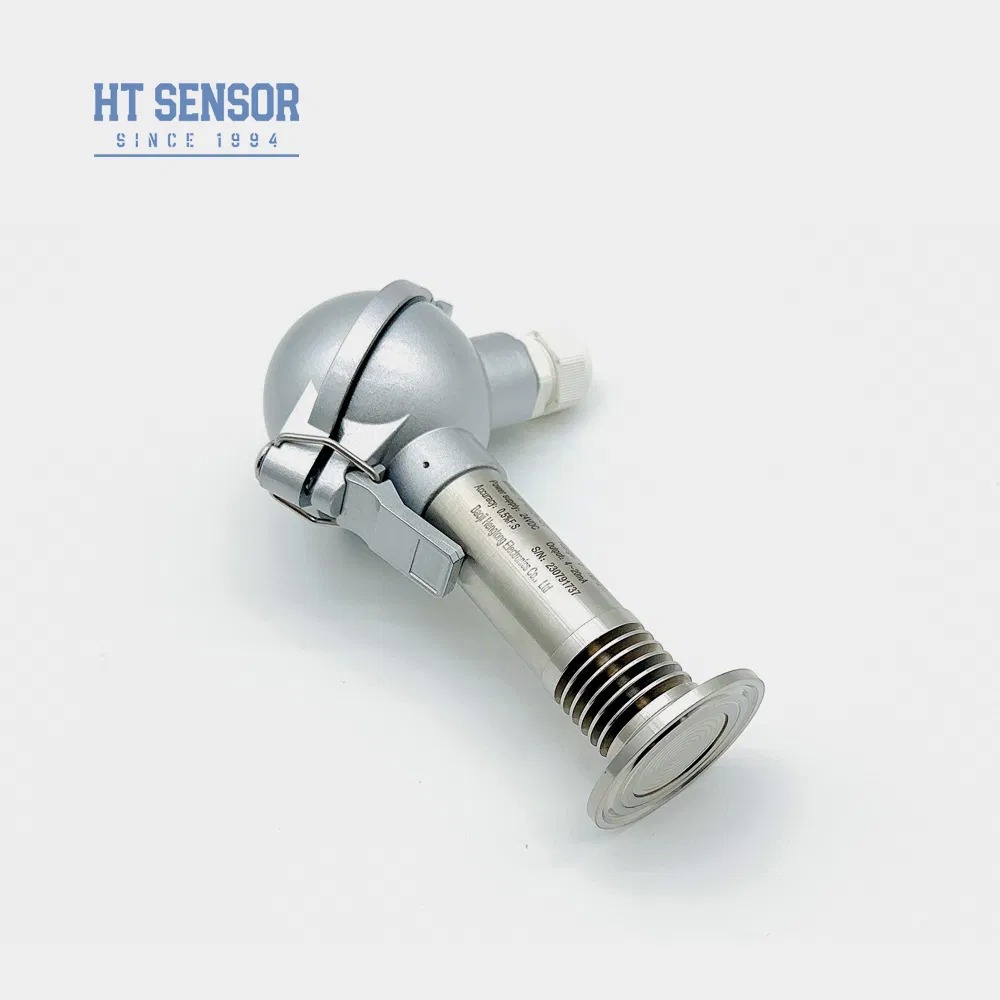

BP93420-IQT Transmisor de presión a alta temperatura con diafragma de descarga
El transmisor de presión BP93420-IQT utiliza la tecnología de núcleo de aislamiento de resistencia a la presión de silicio de la serie HT llena de aceite como elemento de medición de la señal.con un diámetro de recubrimiento metálico completo soldado directamente a la conexión del proceso, este diseño garantiza conexiones precisas entre la interfaz de proceso y el diafragma de medición.un rendimiento fiable al tiempo que evita eficazmente el bloqueo de los orificios de presión de los medios de cristalización.
Características del producto
- Amplio rango de medición con varias opciones de interfaz de presión
- Diferentes configuraciones de señal de salida
- Calibración ajustable a cero y a escala completa
- Alta precisión con múltiples conexiones de proceso estériles
Aplicaciones
- Medición de gases y líquidos no corrosivos compatibles con los materiales 316L
- Industrias médicas, biofarmacéuticas e higiene alimentaria para el procesamiento estéril
- Las industrias del papel y la química, el control del nivel de aguas residuales y las bebidas pueden medir la presión
- Sistemas de control hidráulico y neumático
Parámetros de rendimiento
| Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa |
| Tipo de presión |
Presión de medición, presión absoluta, presión sellada |
| Sobrecarga |
≤ 1,5 veces el rango nominal |
| Precisión @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad |
≤ 0,1%FS |
| La histeresis |
≤ 0,1%FS |
| Estabilidad a largo plazo |
± 0,1% de F.S./Año ((típico) ± 0,2% de F.S./Año ((máximo) |
| Desviación de la temperatura del punto cero |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia |
2.4 Khz |
| Temperatura de compensación |
La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 mPa, personalizable) |
| Temperatura de funcionamiento |
-20 oC a 80 oC |
| Temperatura de almacenamiento |
-40oC ~ 120oC |
| Vibración |
10 g,55 Hz ~ 2 kHz |
| Materiales para la vivienda |
304,316L |
| Material del diafragma |
Las demás: |
| Resistencia al aislamiento |
100 MΩ 100 VDC |
| Calificación de resistencia a explosiones |
Ex db IIC T6 Gb |
| Calificación de protección |
Protección IP65 |
| Sello de anillo O |
Las demás materias |
| Peso |
~ 0,5 kg |
Especificaciones de la señal de salida
| Señales de salida |
Válvula de alimentación |
Tipo de salida |
| 4 ~ 20 mA |
12 ~ 30 VDC |
Cables 2/3/4 |
| 0 ~ 10 / 20mA |
|
3 cables |
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V |
5VDC |
|
| Protocolo de comunicación RS485 |
3.6 ~ 30V / batería |
4 cables |
Información sobre los pedidos
Consejos para ordenar
- Asegurar la compatibilidad del medio medido con los materiales de contacto del producto
- Los modelos a prueba de explosiones no incluyen cabezas de visualización digital
- Los transmisores con pantalla LCD o LED requieren una fuente de alimentación ≥20VDC
- Instalar dispositivos de protección contra rayos y asegurar una conexión a tierra adecuada para un funcionamiento confiable
- Para las temperaturas de funcionamiento inferiores a -20oC, seleccionar los sellos de anillo O EPDM
- La longitud predeterminada del cable es de 1,5 m (material de polietileno)
- Especificar los requisitos especiales para vibraciones, impactos o interferencias electromagnéticas
Guía de pedidos
| Se aplicará el procedimiento siguiente: |
Transmisor de presión |
| Códigos generales de construcción |
| IB |
Transmisor de presión general |
| 9o de junio |
Muestra el transmisor de presión |
| IE |
Transmisor de presión de aviación resistente a los golpes |
| IIC/III |
Transmisores de presión generales industriales/de pantalla |
| Si |
Transmisor de presión a prueba de humedad |
| IIE y IIIE |
Transmisor de presión general/de pantalla |
| En el |
Transmisor de presión dedicado para aire acondicionado |
| IC |
Transmisor de presión de alta temperatura |
| Cuadro de datos sobre el coeficiente intelectual |
Transmisor de presión de alta temperatura con diafragma grande |
| Rango de medición |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5MPa
(0-X) Kpa o MPa |
| Códigos de suministro de energía |
| D1 |
24 VDC |
| D2 |
5VDC |
| D3 |
Las demás |
| Códigos de señal de salida |
| S1 y S2 |
4 ~ 20 mADC |
| S2 |
1 ~ 5VDC |
| S3 |
0 ~ 5VDC |
| S4 |
0 ~ 10mADC |
| S5 |
0 ~ 20 mADC |
| S6 |
0 ~ 10VDC |
| S7 |
0.5~4.5VDC |
| Códigos de conexión a presión |
| J1 |
M20 por uno.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Las demás |
| Códigos de conexión eléctrica |
| B1 |
- ¿ Qué es? |
| B2 |
Enchufe PG7 |
| B3 |
Salida del cable sellado |
| B4 |
2088 Casillas industriales |
| B5 |
2088 Revestimiento industrial con pantalla |
| B6 |
Las demás |
| Códigos de tipo de presión |
| G. |
Presión de medición |
| A. No |
Presión absoluta |
| El S |
Presión de referencia sellada |
Preguntas frecuentes
¿Cuáles son las características de sus sensores de presión?
Alta precisión, durabilidad y excelente rendimiento.
¿Puedo personalizar las especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, capaces de satisfacer pedidos a gran escala.Póngase en contacto con nuestro equipo de ventas con anticipación para la producción y la entrega de programación.
¿Cuál es el período de entrega típico?
Entre 5 y 8 días laborables para los modelos estándar.
¿Cuál es el precio de los productos?
Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
¿Cuál es la garantía de sus productos?
Nuestro equipo de postventa responde en 24 horas, con soporte remoto de red de PC disponible.
