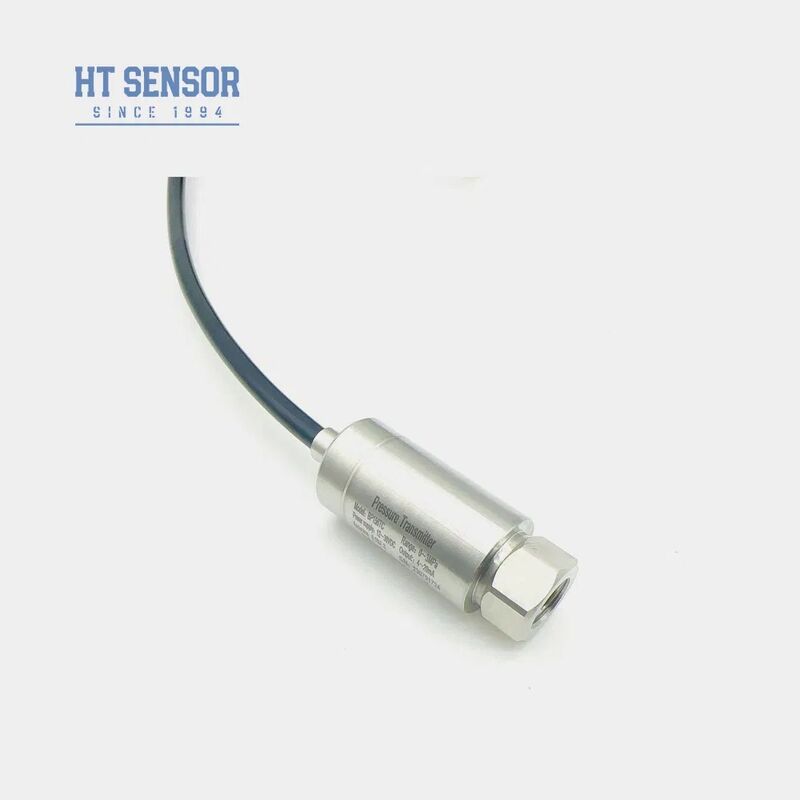

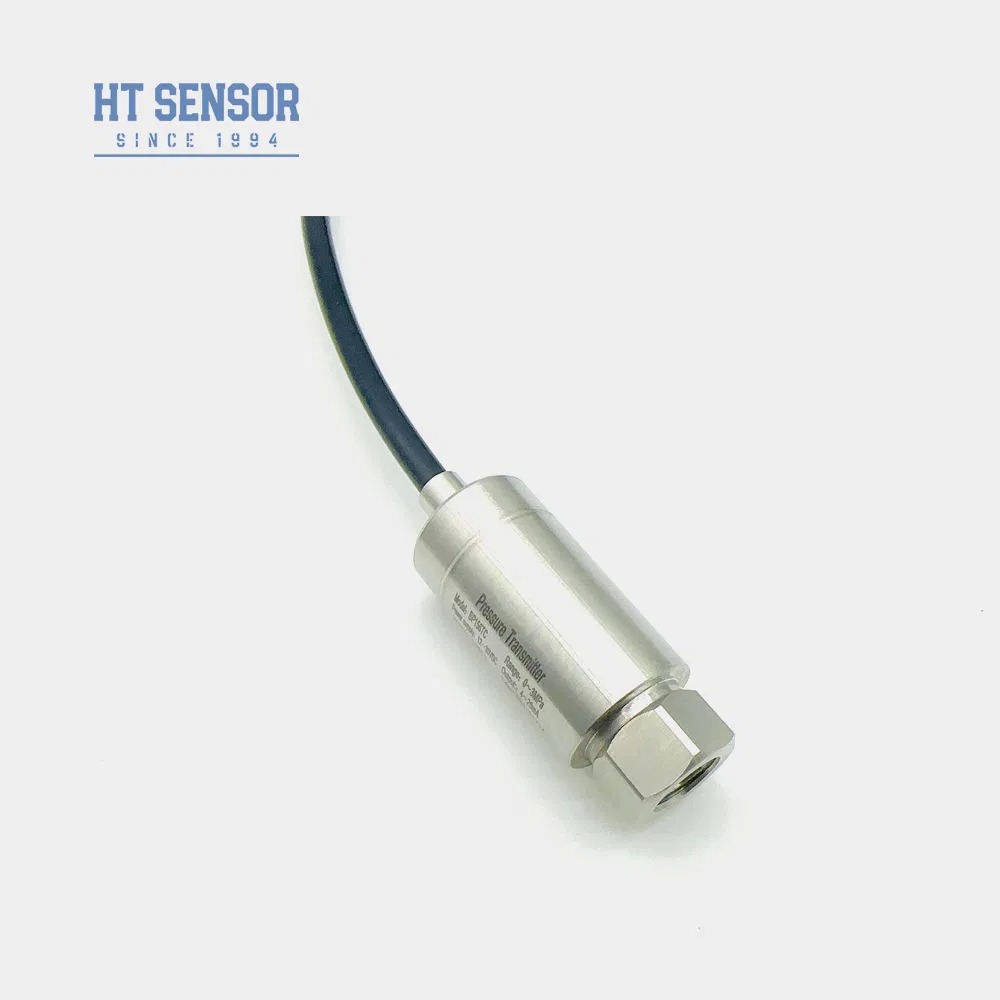

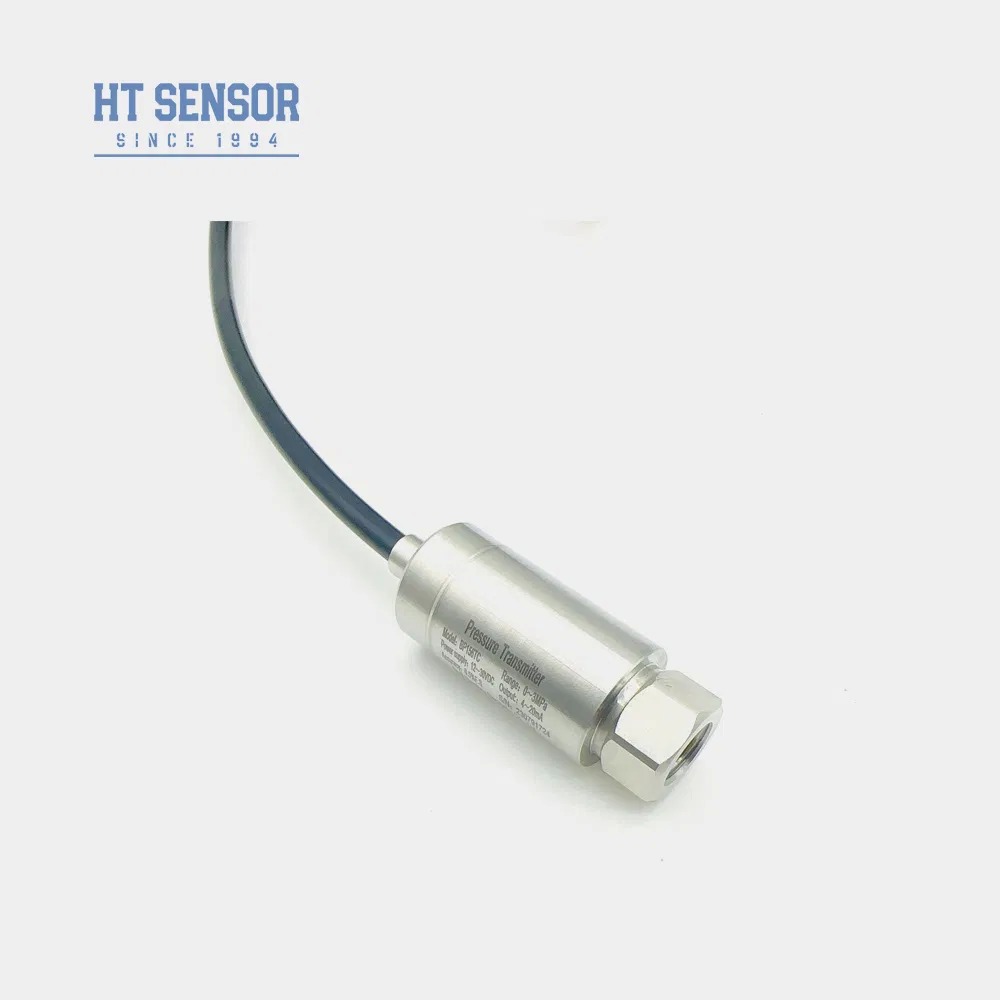

BP156 Transmisor de presión
El transmisor de presión BP156 es una solución rentable desarrollada específicamente para compresores de aire y equipos de refrigeración.Incorpora la última tecnología y cuenta con un circuito de transmisor de alto rendimiento desarrollado de forma independiente por nuestra empresa, este transmisor ofrece dimensiones compactas, fuerte resistencia a la humedad y excelentes capacidades de interferencia anti-electromagnética.productos semiacabados, y los productos terminados garantizan un rendimiento estable y fiable.
Características del producto
- Amplio rango de medición con construcción de acero inoxidable
- Disponibles varias configuraciones de interfaz de presión
- Diseño compacto y ligero
- Calibración ajustable a cero y a escala completa
- Alta precisión con toda la estructura de acero inoxidable
Aplicaciones
- Medición de presión de gases y líquidos no corrosivos con acero inoxidable 316L
- Aplicaciones en el sector marítimo y de la aviación
- Procesos industriales, incluidos el petróleo, la química, la metalurgia, la generación de energía y la hidrología
- Sistemas de control hidráulico y neumático
Parámetros de rendimiento
| Parámetro | Especificación |
|---|
| Rango de medición | Se aplicarán las siguientes medidas: |
| Tipo de presión | Presión de medición, presión absoluta, presión sellada |
| Sobrecarga | ≤ 1,5 veces el rango nominal |
| Precisión @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetibilidad e histeresis | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidad a largo plazo | ± 0,1% de F.S./año (tipo) ± 0,2% de F.S./año (máximo) |
| Desviación de la temperatura del punto cero | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Desviación de temperatura a escala completa | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero. |
| Respuesta de frecuencia | 2.4 Khz |
| Temperatura de compensación | La temperatura máxima de los gases de efecto invernadero es de 0 °C a 70 °C (≤ 10 MPa, personalizable) |
| Temperatura de funcionamiento | -20 oC a 80 oC |
| Temperatura de almacenamiento | -40oC ~ 120oC |
| Vibración | 10 g, 55 Hz ~ 2 kHz |
| Materiales para la vivienda | 304, 316L |
| Material del diafragma | Las demás: |
| Resistencia al aislamiento | 100 MΩ 100 VDC |
| Calificación de resistencia a explosiones | Ex db IIC T6 Gb |
| Calificación de protección | Protección IP65 |
| Sello de anillo O | Las demás materias |
| Peso | - 0,05 kg |
Especificaciones de la señal de salida
| Señales de salida | Válvula de alimentación | Tipo de salida |
|---|
| 4 ~ 20 mA | 12 ~ 30 VDC | Cables 2/3/4 |
| 0 ~ 10 / 20mA | | 3 cables |
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V | 5VDC | |
Ejemplos de selección
Información sobre los pedidos
Consejos importantes para ordenar
- Asegurar la compatibilidad del medio de medición con las partes de contacto del producto
- Los productos del tipo a prueba de explosiones no incluyen cabezas de visualización digital
- Para los transmisores con pantalla LCD o LED, la fuente de alimentación no debe ser inferior a 20VDC.
- Instalar dispositivos de protección contra rayos y asegurar una conexión a tierra adecuada para un funcionamiento confiable
- Para temperaturas de funcionamiento inferiores a -20oC, seleccione el sello de anillo O EPDM en lugar del caucho fluorado
- La longitud predeterminada del cable es de 1,5 m (material de polietileno); especifique materiales alternativos si es necesario.
- Notificarnos de los requisitos especiales incluyendo vibración fuerte, fuerza de impacto, o interferencia electromagnética
Guía de pedidos
BP15X. Transmisor de presión analógico.
| Código | Proyecto de construcción |
|---|
| 5 | Enchufe de Packard |
| 6 | Cable de salida directa sellado 1,5 metros |
| 7 | Conector Mini Hirschmann |
| 8 | Conector Hirschmann de gran tamaño |
| Código | Fuente de alimentación |
|---|
| D1 | 24 VDC |
| D2 | 5VDC |
| D3 | Las demás |
| Código | Señales de salida |
|---|
| S1 y S2 | 4 ~ 20 mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20 mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5~4.5VDC |
| Código | Conexión de presión |
|---|
| J1 | M20 por uno.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Las demás |
| Código | Conexión eléctrica |
|---|
| B1 | - ¿ Qué es? |
| B2 | PG7 |
| B3 | Cable de salida sellada 1,5 metros |
| B4 | Las demás |
| Código | Tipo de presión |
|---|
| G. | Presión de medición |
| A. No | Presión absoluta |
| El S | Presión de referencia sellada |
Preguntas frecuentes
¿Cuáles son las características de sus sensores de presión?
Alta precisión, durabilidad y excelente rendimiento.
¿Puedo personalizar las especificaciones especiales?
Sí, nuestros ingenieros pueden adaptar los productos para satisfacer necesidades específicas.
¿Cuál es su capacidad de producción?
Nuestras instalaciones de fabricación pueden producir hasta 30.000 transmisores de sensores de presión por mes, por lo que somos plenamente capaces de satisfacer las necesidades de los pedidos a gran escala.Es aconsejable ponerse en contacto con nuestro equipo de ventas con anticipación para garantizar una producción sin problemas y el calendario de entrega.
¿Cuál es el período de entrega típico?
5 a 8 días laborables para los modelos estándar.
¿Cuál es el precio de los productos?
Precios competitivos con descuentos para pedidos a granel o socios a largo plazo.
¿Cuál es la garantía de sus productos?
Nuestro tiempo de garantía es de 24 meses después del envío, y nuestro equipo de postventa responderá a sus preguntas dentro de las 24 horas.
